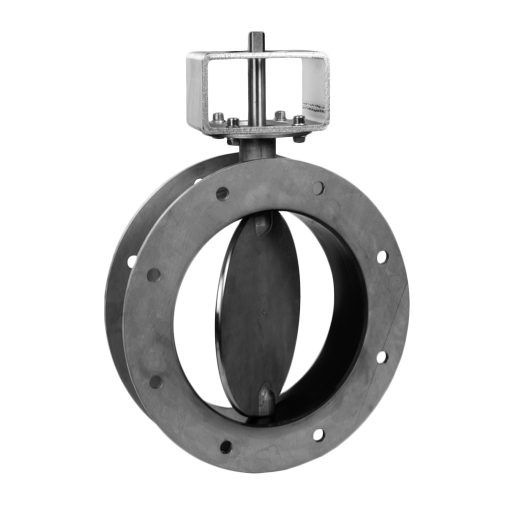

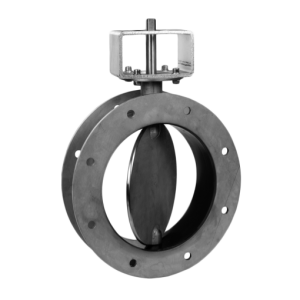

Flanschanschluss AD120
Die AD120 ist eine Universal-Drosselklappe und wird ganz einfach zwischen zwei Flansche (DIN 24154, Reihe 2 und 4) verschraubt. Auch andere Flansch-Anschlüsse sind problemlos möglich. Diese Drosselklappe kann ganz speziell für Sie angefertigt werden. Wir bieten hier verschiedene Werkstoffe für das Gehäuse und die Klappenscheibe an, je nachdem welche Betriebstemperatur und Druckverhältnisse in Ihrer Anlage vorherrschen. Dank optional verfügbarer Anschlagleisten mit Graphiteinlage erreichen wir hierbei minimale Leckagewerte. Mittels serienmäßiger Aufbaukonsole kann die AD120 ganz nach Ihren Wünschen automatisiert werden. Wir verfügen über viele unterschiedliche Typen von Drosselklappen, sprechen Sie uns bitte an, wenn Sie eine bestimmte Bauart oder eine Beratung benötigen.
Produktbezeichnung
Drosselklappe
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad
Flanschanschluss
PN6, PN10, PN16, DIN 24154
Gehäusematerial
1.0038, Edelstahl
Klappe
Hastelloy, Edelstahl, 1.0038
Klappendichtung
Durchschlagend, Anschlagleisten
Stopfbuchspackung
Grafit
Anschluss
Flansche
