Zwischenflansch AK100

Die Absperrklappe AK100 ist die Zwischenflanschversion (Wafer-Type) unserer erfolgreichen AK101 (Lug-Type). Die AK100 und AK101 bieten eine gute Qualität zum Budgetpreis und werden seit Jahren erfolgreich für viele Standardanwendungen eingesetzt. Selbstverständlich ist die AK100 in verschiedenen Varianten lieferbar. Die Gehäusewerkstoffe reichen vom einfachen Grauguss GG25 bis hin zu Edelstahl. Die Sitzringe können in NBR, EPDM, Viton und PTFE ausgeliefert werden. Dank des EN ISO 5211-Aufbauflansches können Sie die Betätigung der AK100 beliebig wählen: Handhebel, Handrad mit Getriebe, elektrisch, pneumatisch einfachwirkend sowie doppeltwirkend. Die FERGO Armaturen GmbH bietet Ihnen eine große Fülle unterschiedlichster Absperrklappen an. Kontaktieren Sie einfach einen unserer Berater, um das geeignete Modell für Sie zu finden.

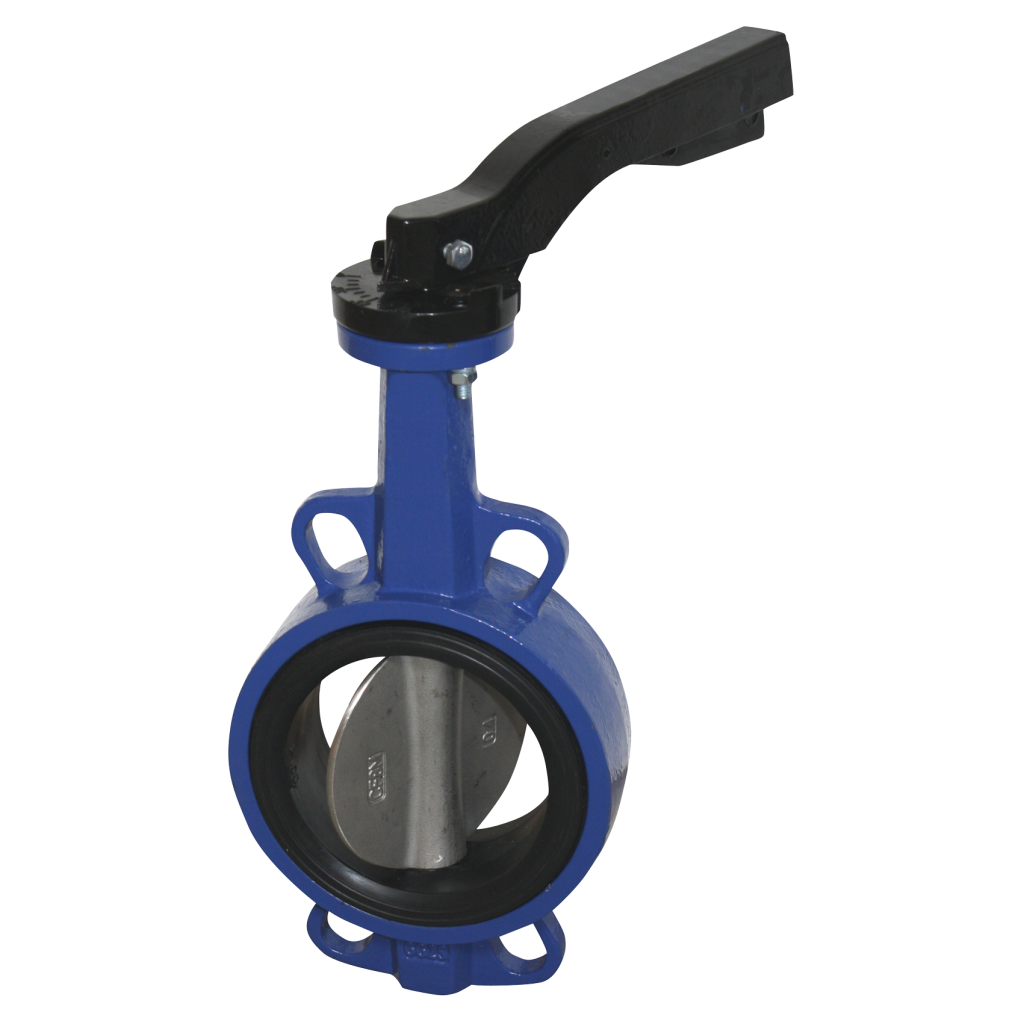

Absperrklappe Typ: AK100-CSELW (Art.-Nr.: 150-1101-xx)
• DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GG25
• Klappenscheibe: 1.4408
• Sitzring: EPDM
• Nenndruck (max.): 16bar (10bar ab DN350)
• Temp. (min. max.): -10°C bis +130°C
• Betätigung: Manuell

Absperrklappe Typ: AK100-CSNLW (Art.-Nr.: 150-1107-xx)
• DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GG25
• Klappenscheibe: 1.4408
• Sitzring: NBR
• Nenndruck (max.): 16bar (10bar ab DN350)
• Temp. (min. max.): -10°C bis +80°C
• Betätigung: Manuell

Produktbezeichnung

Absperrklappe

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad

Nennweiten

DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600

Flanschanschluss

PN10, ANSI 150, PN16

Baulänge

DIN EN 558-1 Reihe 20

Gehäusematerial

GG25, GGG40, 1.4408, A216 WCB

Klappe

GGG40, A216 WCB, 1.4408, Alu-Bronze

Klappendichtung

NBR, EPDM, Viton, Hypalon, Silikon, PTFE

Druckstufe

PN16, PN10
