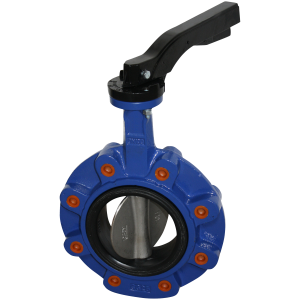

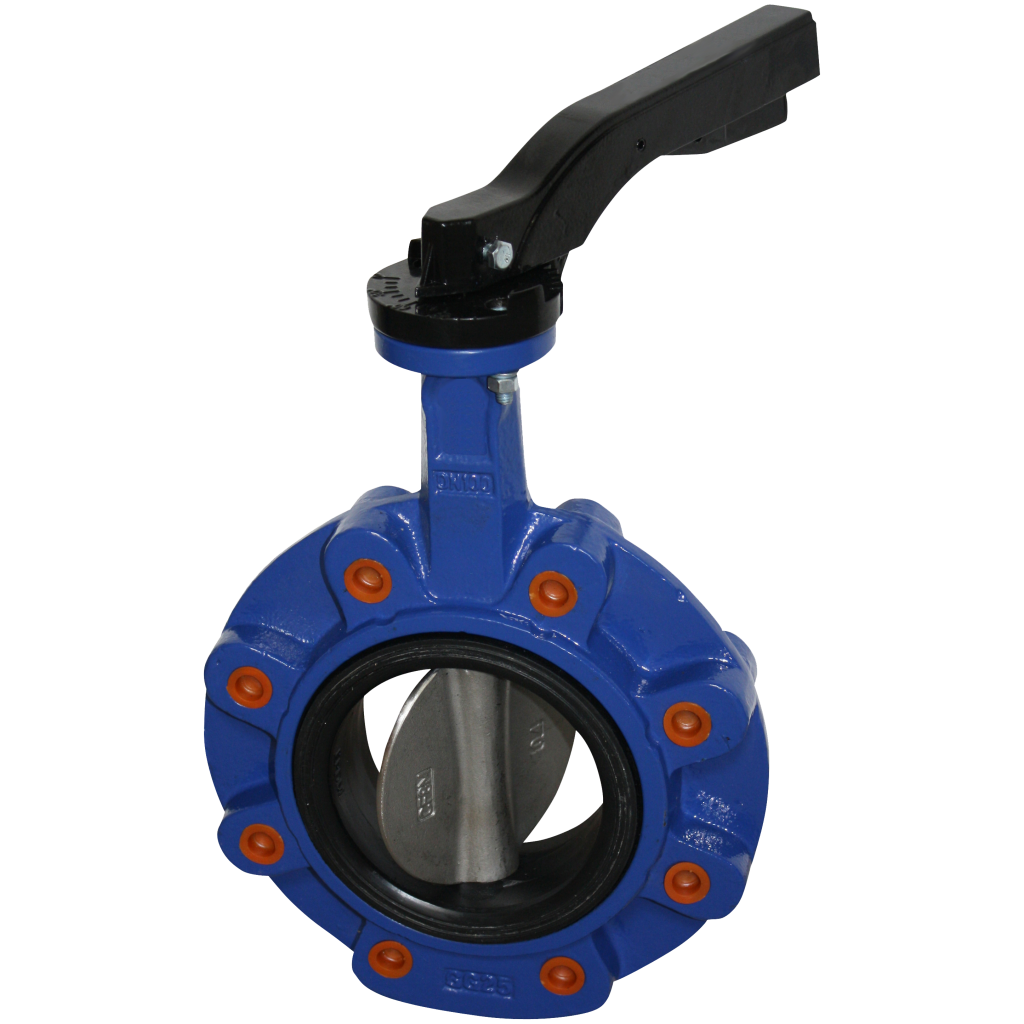

Absperrklappen AK101
Die Absperrklappe AK101 ist die Anflanschversion (Lug-Type) unserer erfolgreichen AK100 (Wafer-Type). Die AK100 und AK101 bieten eine gute Qualität zum Budgetpreis und werden seit Jahren erfolgreich für alle Standard-anwendungen eingesetzt. Selbstverständlich ist die AK101 in verschiedenen Varianten lieferbar. Die Gehäusewerkstoffe reichen vom einfachen Grauguss GG25 bis hin zu Edelstahl. Die Absperrklappen können mit Sitzringen aus NBR, EPDM, Viton und PTFE ausgeliefert werden. Dank des genormten EN ISO 5211-Aufbauflansches können Sie die Betätigung der AK101 beliebig wählen: Handhebel, Handrad mit Getriebe, elektrisch, pneumatisch einfachwirkend sowie doppeltwirkend. Die FERGO Armaturen GmbH bietet Ihnen eine große Fülle unterschiedlichster Absperrklappen an. Kontaktieren Sie einfach einen unserer Berater, um das geeignete Modell für Sie zu finden.
Absperrklappe Typ: AK101-CSELL (Art.-Nr.: 150-1108-xx)
• DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Anflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GG25
• Klappenscheibe: 1.4408
• Nenndruck (max.): 16 bar (10bar ab DN350)
• Sitzring: EPDM
• Temp. (min. max.): -10°C bis +130°C
• Betätigung: Manuell
Absperrklappe Typ: AK101-CSNLL (Art.-Nr.: 150-1109-xx)
• DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Anflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GG25
• Klappenscheibe: 1.4408
• Nenndruck (max.): 16 bar (10bar ab DN350)
• Sitzring: NBR
• Temp. (min. max.): -10°C bis +80°C
• Betätigung: Manuell
Produktbezeichnung
Absperrklappe
Betätigungen
Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad
Nennweiten
DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600
Flanschanschluss
PN10, PN16
Baulänge
DIN EN 558-1 Reihe 20
Gehäusematerial
GG25, GGG40, 1.4408, A216 WCB
Klappe
GGG40, 1.4408, Alu-Bronze
Klappendichtung
NBR, EPDM, Viton, Hypalon, Silikon, PTFE
Druckstufe
PN16, PN10
