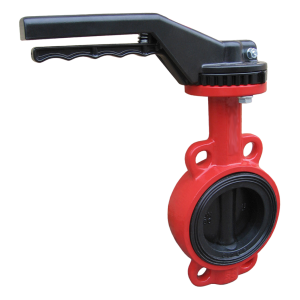

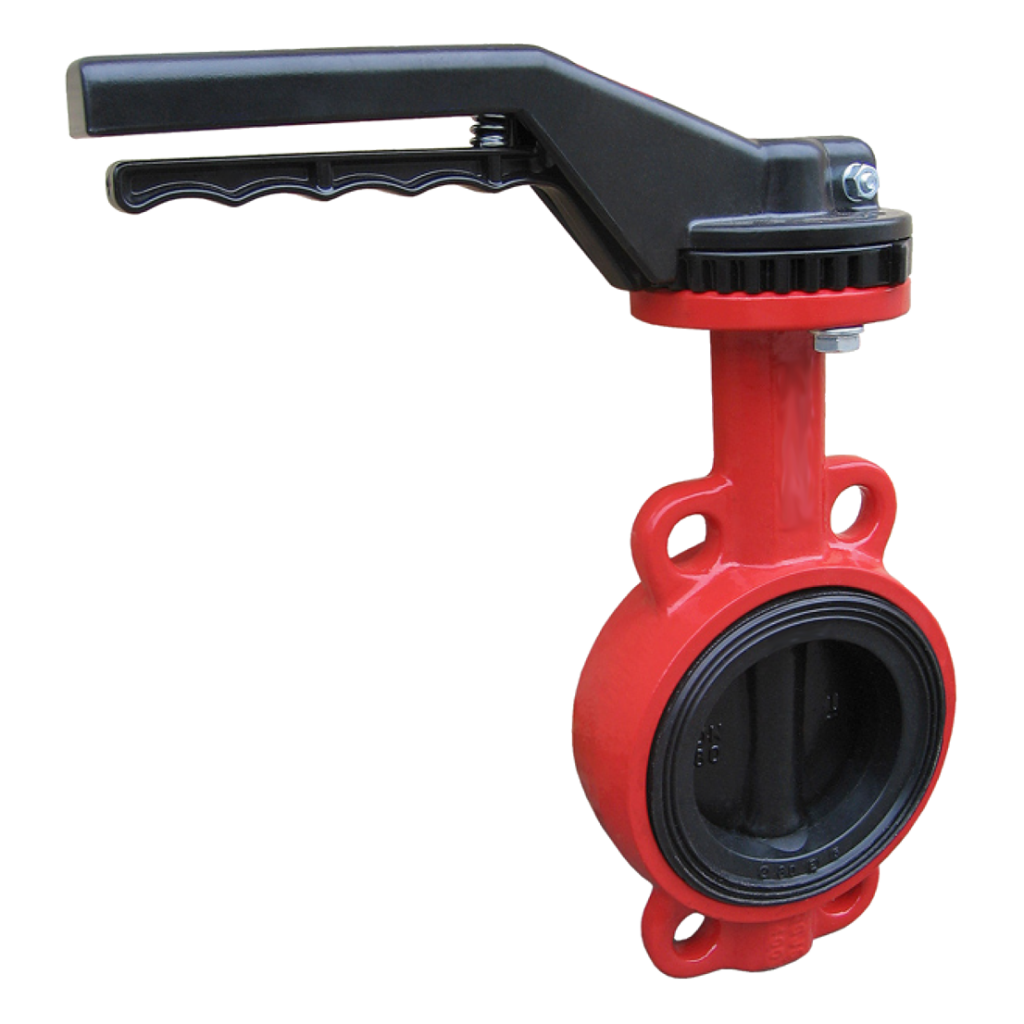

Zwischenflansch AK110

Die AK110 ist eine zentrische Absperrklappe für absolut höchste Ansprüche, denn die AK110 ist nahezu vollständig konfektionierbar. Jede AK110 wird ganz speziell auf Ihren Wunsch hin montiert, mit genau den Werkstoffen, die Sie für Ihren Einsatz benötigen. Neben den gängigen Gehäuse- und Klappenwerkstoffen gibt es die AK110 auch in Bronze, Aluminium und sogar Hastelloy. Die Klappendichtung, der sogenannte Sitzring, ist nicht nur in NBR, EPDM, Viton und PTFE lieferbar, sondern auch in Silikon, Flucast ABP, Hypalon und vielen weiteren Werkstoffen. Alle Klappen der FERGO Armaturen GmbH lassen sich dank des genormten (EN ISO 5211) Aufbauflansches ganz einfach automatisieren; auch das übernehmen wir gern für Sie. Die AK110 ist auch als Anflansch-Version (LUG) lieferbar und hat die Typenbezeichnung AK111. Die AK111 und die AK110 können perfekt auf Ihren Einsatz ausgerichtet werden, fragen Sie einen unserer Berater, welche Kombination für Sie ideal ist – natürlich absolut unverbindlich und kostenlos für Sie.

Absperrklappe AK110-D2SEXW (Art.-Nr.: 150-1106-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40
• Klappenscheibe: 1.4408
• Nenndruck (max.): 16bar (10bar ab DN600)
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +100°C
• Betätigung: freie Welle

Absperrklappe AK110-D2SSXW (Art.-Nr.: 150-1114-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40
• Klappenscheibe: 1.4408
• Nenndruck (max.): 16bar (10bar ab DN600)
• Sitzring: Silikon
• Temp. (min. max.): -60°C bis +180°C
• Betätigung: freie Welle

Absperrklappe AK110-D2A1EXW (Art.-Nr.: 150-1115-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40
• Klappenscheibe: Alubronze
• Nenndruck (max.): 16bar (10bar ab DN600)
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +100°C
• Betätigung: freie Welle

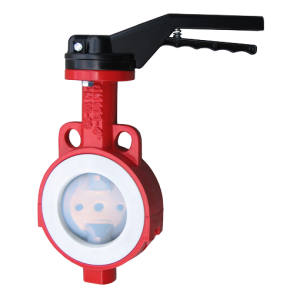

Absperrklappe AK110-D2YTXW (Art.-Nr.:150-1121-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse, 2-teilig
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 (GSJ400)
• Klappenscheibe: 1.4408 (SS316), PFA-Ummantelung
• Nenndruck (max.): 10bar
• Sitzring: PTFE
• Temp. (min. max.): -20°C bis +190°C
• Betätigung: freie Welle

Absperrklappe AK110-D2SNXW (Art.-Nr.: 150-1122-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 (GSJ400)
• Klappenscheibe: 1.4408 (SS316)
• Nenndruck (max.): 16bar (10bar ab DN600)
• Sitzring: NBR
• Temp. (min. max.): -10°C bis +100°C
• Betätigung: freie Welle

Absperrklappe AK110-D2STXW (Art.-Nr.: 150-1124-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse, 2-teilig
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 (GSJ400)
• Klappenscheibe: SS316 (1.4408) hochglanzpoliert
• Nenndruck (max.): 10bar
• Sitzring: PTFE
• Temp. (min. max.): -20°C bis +190°C
• Betätigung: freie Welle

Absperrklappe AK110-D2SMXW (Art.-Nr.: 150-1227-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Zentrisch gelagert
• Gehäuse: GGG40
• Klappenscheibe: 1.4408
• Nenndruck (max.): 16bar (10bar ab DN600)
• Sitzring: metallisch (nicht 100% dicht)
• Temp. (min. max.): -20°C bis +200°C
• Betätigung: freies Wellenende

Absperrklappe AK110-D2SVXW (Art.-Nr.: 150-1228-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 (GJS400)
• Klappenscheibe: 1.4408 (CF8M)
• Nenndruck (max.): 16bar (10bar ab DN600)
• Sitzring: VITON
• Temp. (min. max.): -15°C bis +190°C
• Betätigung: freie Welle

Absperrklappe AK110-D2SAFXW (Art.-Nr.: 150-1405-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40 (GJS400)
• Klappenscheibe: 1.4027 [abriebfest]
• Welle: AISI 420
• Nenndruck (max.): 16bar (10bar ab DN600)
• Sitzring: Flucast AB/N
• Betätigung: freie Welle

Absperrklappe AK110-D2SFXW (Art.-Nr.: 150-1406-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40
• Klappenscheibe: 1.4408
• Nenndruck (max.): 16bar (10bar ab DN600)
• Sitzring: Flucast ABP
• Temp. (min. max.): -25°C bis +75°C
• Betätigung: freie Welle

Absperrklappe AK110-SSEXW (Art.-Nr.: 150-1407-xx)
• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000
• Zwischenflanschgehäuse
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: 1.4408
• Klappenscheibe: 1.4408
• Nenndruck (max.): 16 bar (10bar ab DN600)
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +100°C
• Betätigung: freie Welle

Produktbezeichnung

Absperrklappe

Betätigungen

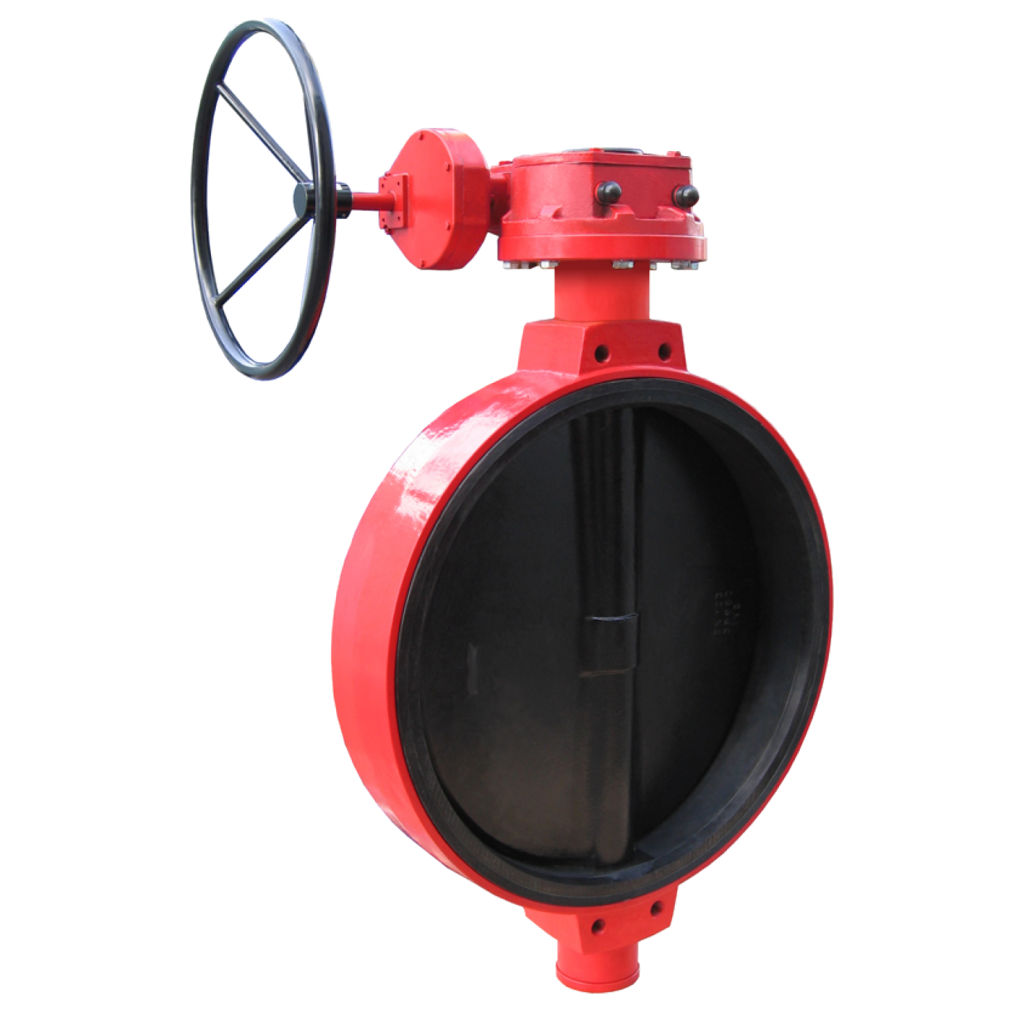

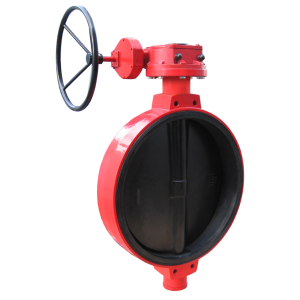

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad, Feinregulierhebel

Nennweiten

DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, (Auf Anfrage größer), DN700, DN800

Flanschanschluss

PN10, ANSI 150, PN16

Baulänge

DIN EN 558-1 Reihe 20

Gehäusematerial

GGG40, 1.4408, Aluminium, A216 WCB, Alu-Bronze

Klappe

A216 WCB, 1.4408, Alu-Bronze, Aluminium, 1.4408+PFA

Klappendichtung

NBR, EPDM, Viton, Hypalon, Silikon, PTFE, Flucast ABP, Keine

Druckstufe

PN16, PN10
