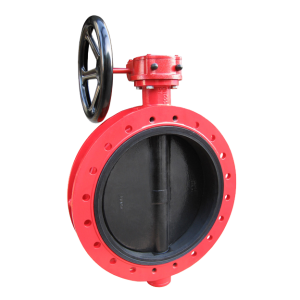

Absperrklappen AK113

Die AK113 ist eine zentrische Absperrklappe für absolut höchste Ansprüche, denn die AK113 ist nahezu vollständig konfektionierbar. Jede AK113 wird ganz speziell auf Ihren Wunsch hin montiert, mit genau den Werkstoffen, die Sie für Ihren Einsatz benötigen. Neben den gängigen Gehäuse- und Klappenwerkstoffen gibt es die AK113 auch in Bronze, Aluminium und sogar Hastelloy. Die Klappendichtung, der sogenannte Sitzring, ist nicht nur in NBR, EPDM, Viton und PTFE lieferbar, sondern auch in Silikon, Flucast ABP, Hypalon und vielen weiteren Werkstoffen. Alle Klappen der FERGO Armaturen GmbH lassen sich dank des genormten (EN ISO 5211) Aufbauflansches ganz einfach automatisieren; auch das übernehmen wir gern für Sie. Die AK113 ist auch als Anflansch-Version AK111 (LUG) und Zwischenflansch-Version AK110 (WAFER) lieferbar. Die AK113, AK111 und AK110 können perfekt auf Ihren Einsatz ausgerichtet werden, fragen Sie einen unserer Berater, welche Kombination für Sie ideal ist – natürlich absolut unverbindlich und kostenlos für Sie.

Absperrklappe AK113-D2D2ELF (Art.-Nr.: 150-1105-xx)
• DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000, DN1100, DN1200
• Doppelflanschgehäuse
• Zum Einbau zwischen Flansche PN10 ODER PN16
• Flanschbohrung optional ANSI class 150
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40
• Klappenscheibe: GGG50
• Welle: 1.4021
• Nenndruck (max.): 16bar
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +100°C
• Betätigung: freie Welle

Absperrklappe AK113-D2SEXF (Art.-Nr.: 150-1229-xx)
• DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000, DN1100, DN1200
• Doppelflanschgehäuse
• Zum Einbau zwischen Flansche PN10 ODER PN16
• Flanschbohrung optional ANSI class 150
• Kopfflansch nach ISO 5211
• Dichtschließend
• Zentrisch gelagert
• Gehäuse: GGG40
• Klappenscheibe: 1.4408
• Welle: 1.4021
• Nenndruck (max.): 16bar
• Sitzring: EPDM
• Temp. (min. max.): -20°C bis +100°C
• Betätigung: freie Welle

Produktbezeichnung

Absperrklappe

Betätigungen

Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad, Feinregulierhebel

Nennweiten

DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, 6", 8", 10", 12", 14", 16", 18", 20", 24", 28", 32", 40"

Flanschanschluss

PN10, ANSI 150, PN16

Baulänge

ISO 5752

Gehäusematerial

GGG40, 1.4408, 1.0619, Bronze, Aluminium

Klappe

GGG50, 1.4408, Hastelloy, Alu-Bronze, 1.0619

Klappendichtung

NBR, EPDM, Viton, Hypalon, Silikon, Flucast ABP

Druckstufe

PN16, PN10

Anschluss

Flansche
