Plattenschieber - Stoffschieber FB100 Plattenschieber
Der Plattenschieber FB100 ist ein echter Allround-Stoffschieber und eignet sich als beidseitig dichtender Plattenschieber hervorragend für Leitungen, deren Fließrichtung, respektive Druckrichtung, sich ändern kann. Beim FB100 wird auch schon das innovative Dichtlippensystem eingesetzt, bei dem Plattendichtungen zugleich als Flansch-dichtungen dienen. Die Dichtung kann in wenigen Minuten per Hand ausgetauscht werden und minimiert somit Wartungszeit und den damit verbundenen Anlagenstillstand erheblich.
Der FB100 Messerschieber wird insbesondere in den Bereichen Biogas und Abwasser eingesetzt und erfreut sich hier großer Beliebtheit. Die verschiedenen verfügbaren Nennweiten, Druckstufen, Werkstoffe und Antriebsarten finden Sie mit einem Klick auf „Tech. Daten“ sowie „Downloads“. Sonderausführungen sind ebenfalls möglich, kontaktieren Sie hierzu unsere Verkaufsabteilung.
Plattenschieber FB100 mit GG25-Gehäuse

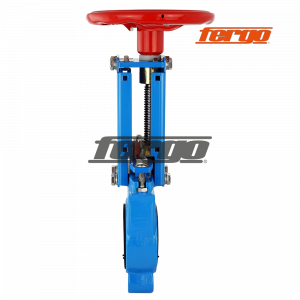

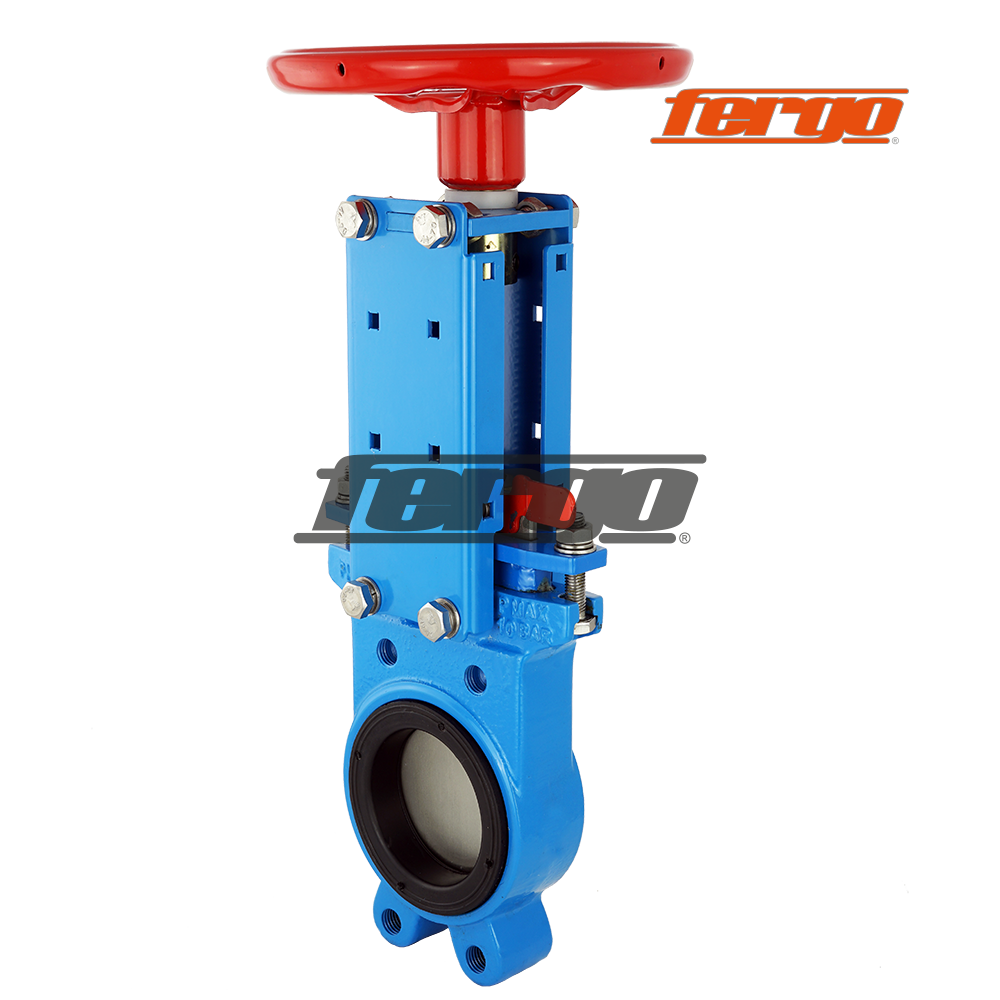

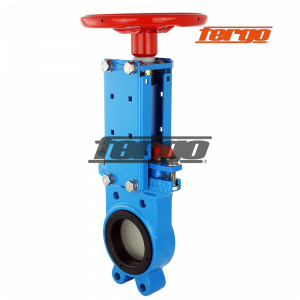

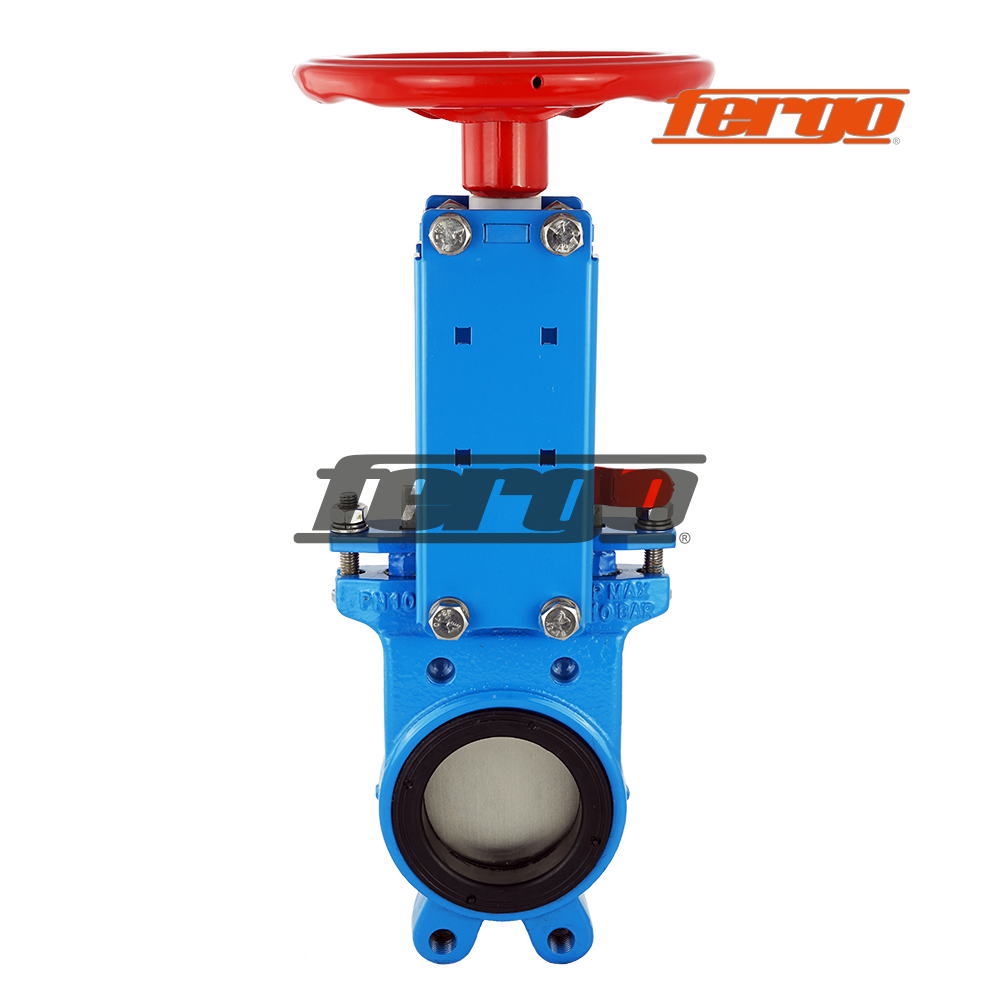

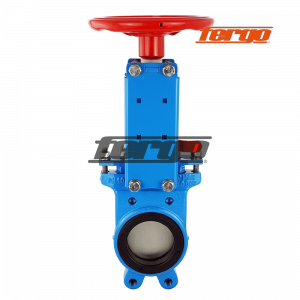

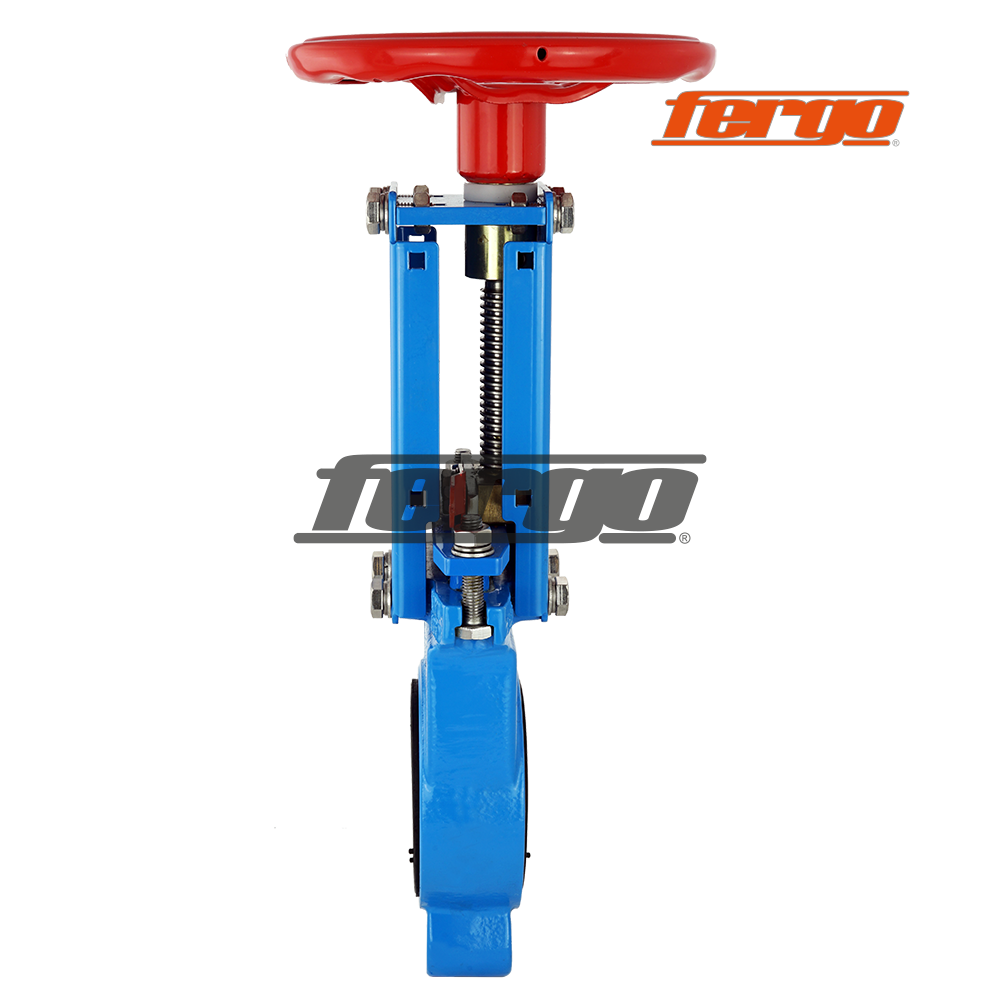

Stoffschieber Typ: FB100-CS1NNW (Art.-Nr.: 270-1061-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
• Zwischenflanschgehäuse (1-teilig)
• Beidseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304 (1.4301)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: 3-lagig gewachste Baumwolle
• Betätigung: Handrad, nicht steigende Spindel

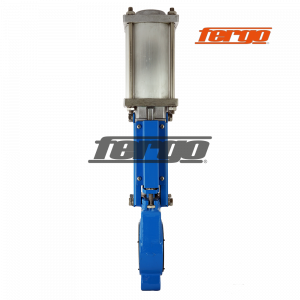

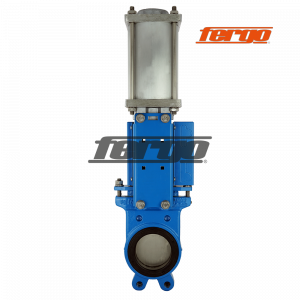

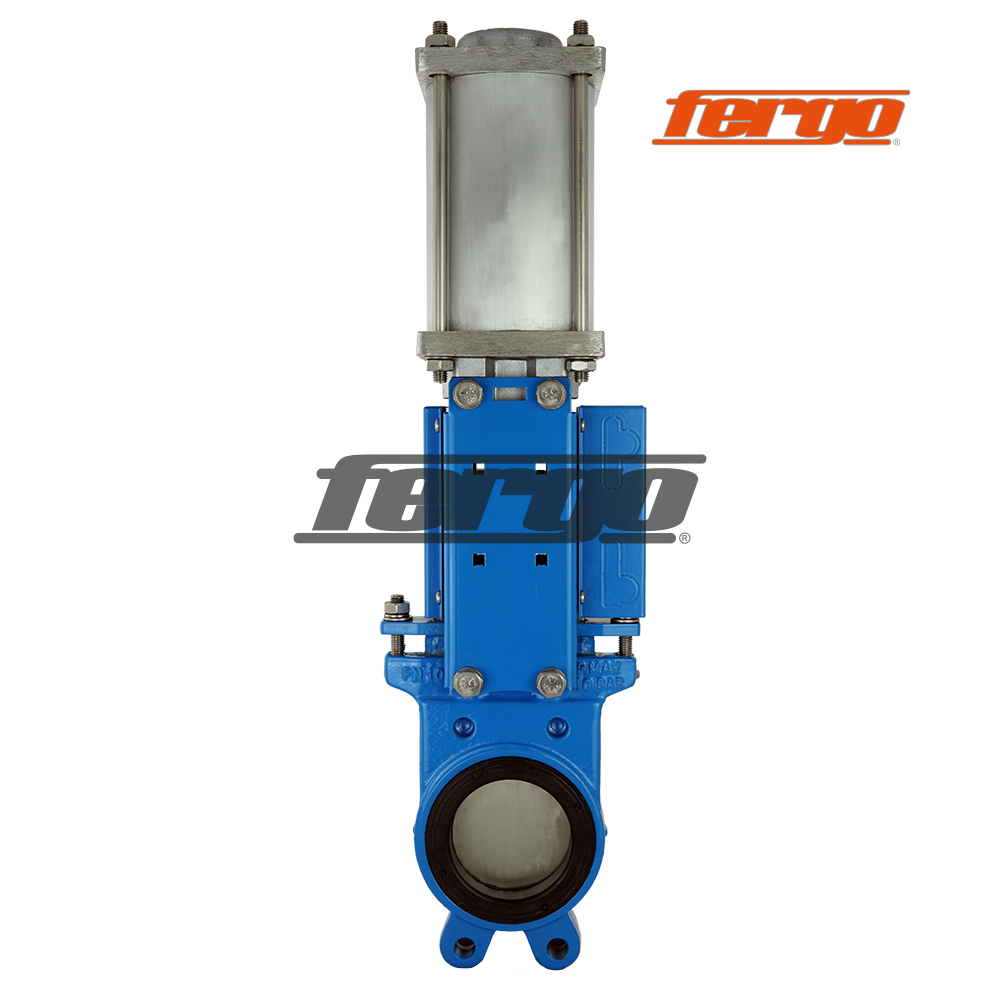

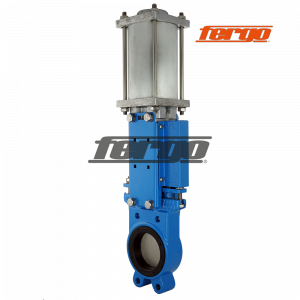

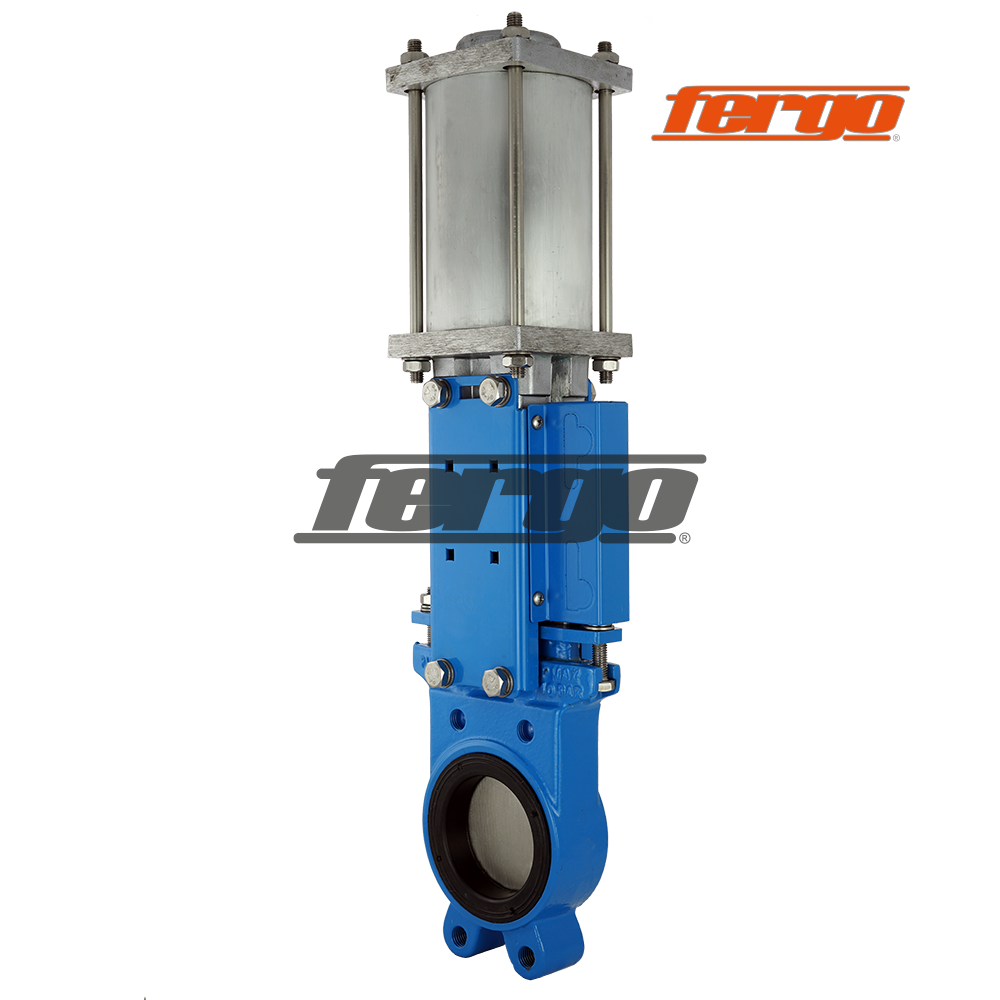

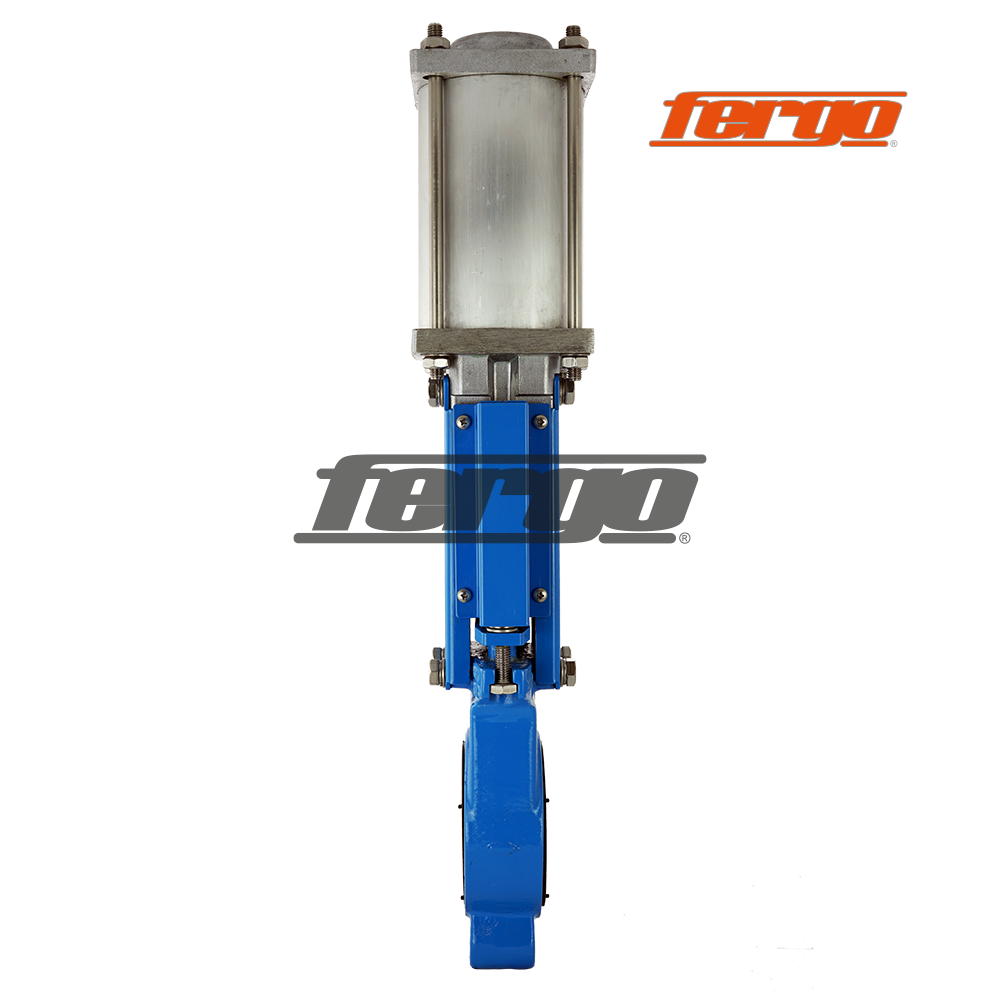

Stoffschieber Typ: FB100-CS1NDW (Art.-Nr.: 270-1060-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
• Zwischenflanschgehäuse (1-teilig)
• Beidseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304 (1.4301)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: 3-lagig gewachste Baumwolle
• Betätigung: pneumatisch, doppelwirkend
Stoffschieber Typ: FB100-CS1NLW (Art.-Nr.: 270-1032-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
• Zwischenflanschgehäuse (1-teilig)
• Beidseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304 (1.4301)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: 3-lagig gewachste Baumwolle
• Betätigung: Schnellschlusshebel
Stoffschieber Typ: FB100-CS1NBW (Art.-Nr.: 270-1250-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
• Zwischenflanschgehäuse (1-teilig)
• Beidseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• B3 Kupplung / F10
• Gehäuse: GG25
• Schieberplatte: SS304 (1.4301)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: 3-lagig gewachste Baumwolle
• Betätigung: B3-Kupplung für Auma
Stoffschieber Typ: FB100-CS1NXW (Art.-Nr.: 270-1251-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
• Zwischenflanschgehäuse (1-teilig)
• Beidseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: GG25
• Schieberplatte: SS304 (1.4301)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: 3-lagig gewachste Baumwolle
• Betätigung: Kupplung A, steigende Spindel (ISO F10)
Plattenschieber FB100 mit Edelstahl-Gehäuse

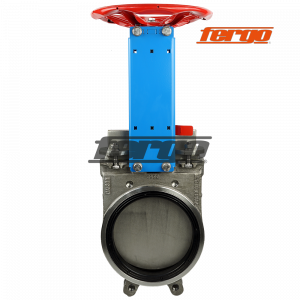

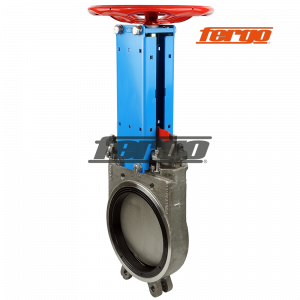

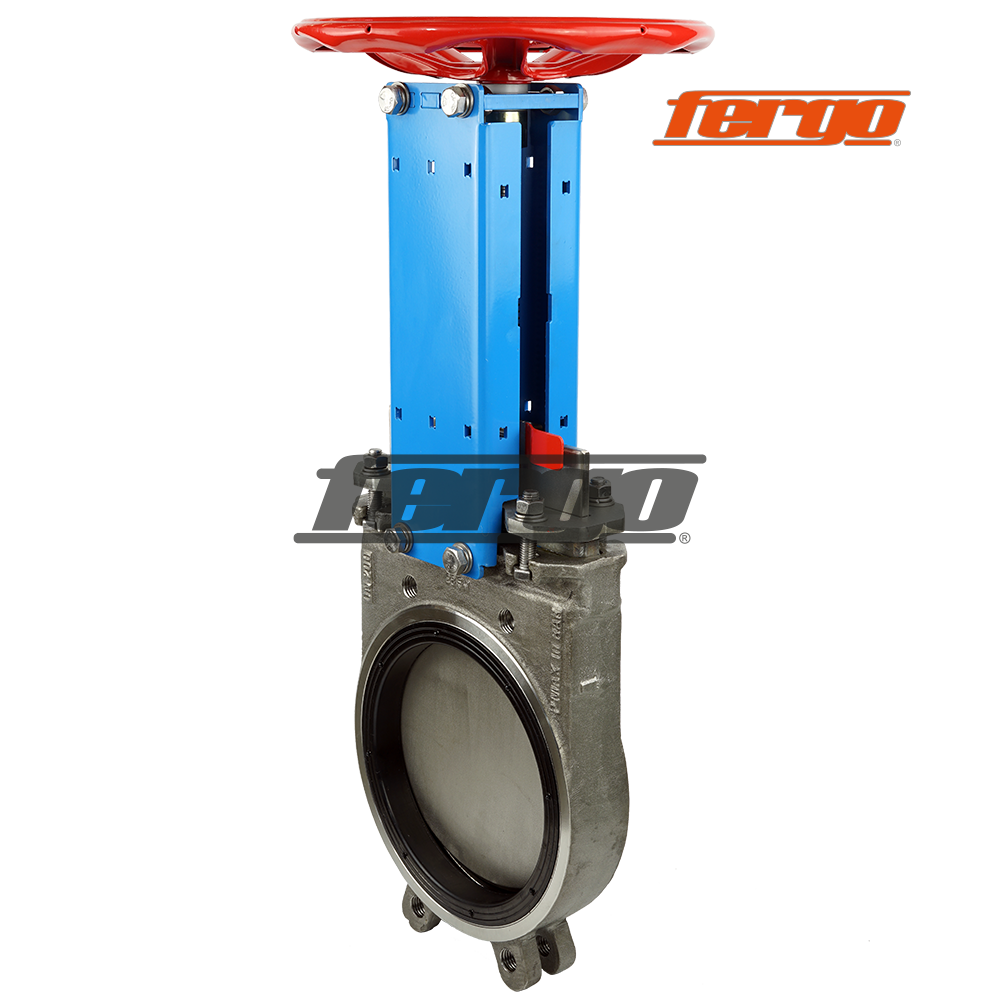

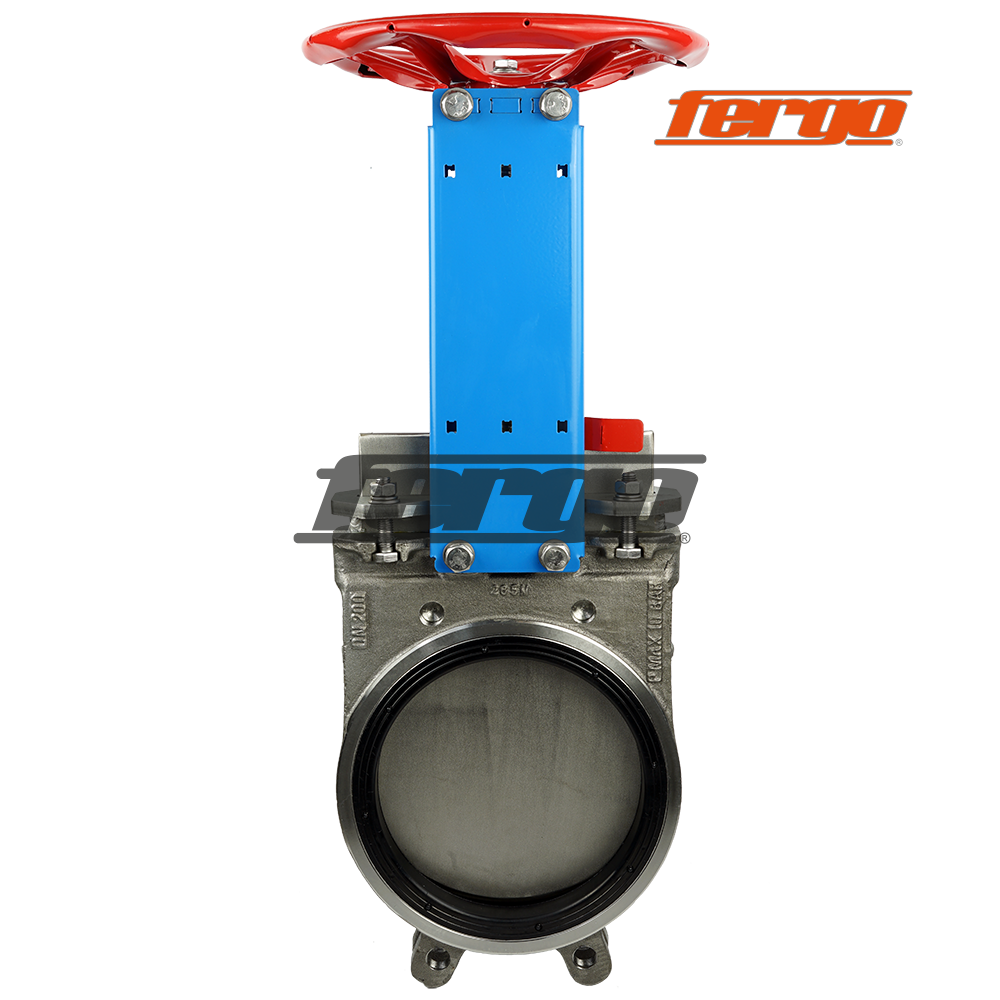

Stoffschieber Typ: FB100-SSNNW (Art.-Nr.: 270-1064-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
• Zwischenflanschgehäuse (1-teilig)
• Beidseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: CF8M (1.4408)
• Schieberplatte: SS316L (1.4404)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: 3-lagig gewachste Baumwolle
• Betätigung: Handrad, nicht steigende Spindel
Stoffschieber Typ: FB100-SSNDW (Art.-Nr.: 270-1065-xx)
• DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
• Zwischenflanschgehäuse (1-teilig)
• Beidseitig dichtend
• Zum Einbau zwischen/an Flansche PN10
• Gehäuse: CF8M (1.4408)
• Schieberplatte: SS316L (1.4404)
• Spindel: SS303 (1.4305)
• Sitzring: NBR
• Temperaturbereich: -20°C bis +90°C
• Packung: 3-lagig gewachste Baumwolle
• Betätigung: pneumatisch, doppelwirkend
Produktbezeichnung
Stoffschieber
Betätigungen
Handrad nicht steigende Spindel, Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Schnellschluss-Handhebel, Getriebe mit Handrad
Nennweiten
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, (Auf Anfrage größer)
Flanschanschluss
PN10, ANSI 150, PN16
Gehäusematerial
GG25, 1.4408, 1.4571
Schieberplatte
1.4301, 1.4408, 1.4571, Hardox
Stopfbuchspackung
Gewachste Baumwolle
Dichtring
NBR, EPDM, Silikon, Viton, PTFE
Druckstufe
PN10
