Flanschanschluss KH120

Die Fergo Armaturen GmbH verfügt über eine große Auswahl unterschiedlicher Kugelhähne. Die Kugelhähne unterscheiden sich hauptsächlich bezüglich der Anschlussform, des Gehäusematerials, der maximalen Druckfreigabe sowie den verfügbaren Zertifikaten (TA Luft, FireSafe, DVGW Gas, DVGW Trinkwasser). Bei den Anschlussformen haben Sie die Wahl zwischen Flansch-Anschluss (DIN EN oder ASME), Muffengewinde (DIN EN oder NPT sowie Innen- und Außengewinde) und Anschweißenden (Socket Weld oder Butt Weld). Verfügbare Gehäusematerialen sind standardmäßig Messing, Stahl und Edelstahl. Sonderwerkstoffe wie zum Beispiel Titan und Duplex sind auf Anfrage auch lieferbar. Kugelhähne mit Aufbau-Flansch (EN ISO 5211) können von uns mit pneumatischen sowie elektrischen Antrieben automatisiert werden. Nähere Informationen zu diesem Kugelhahn finden Sie unter „Techn. Daten“ sowie im Datenblatt, welches Sie hier unter „Downloads“ herunterladen können.

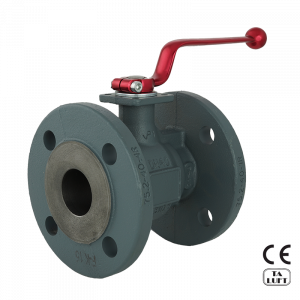

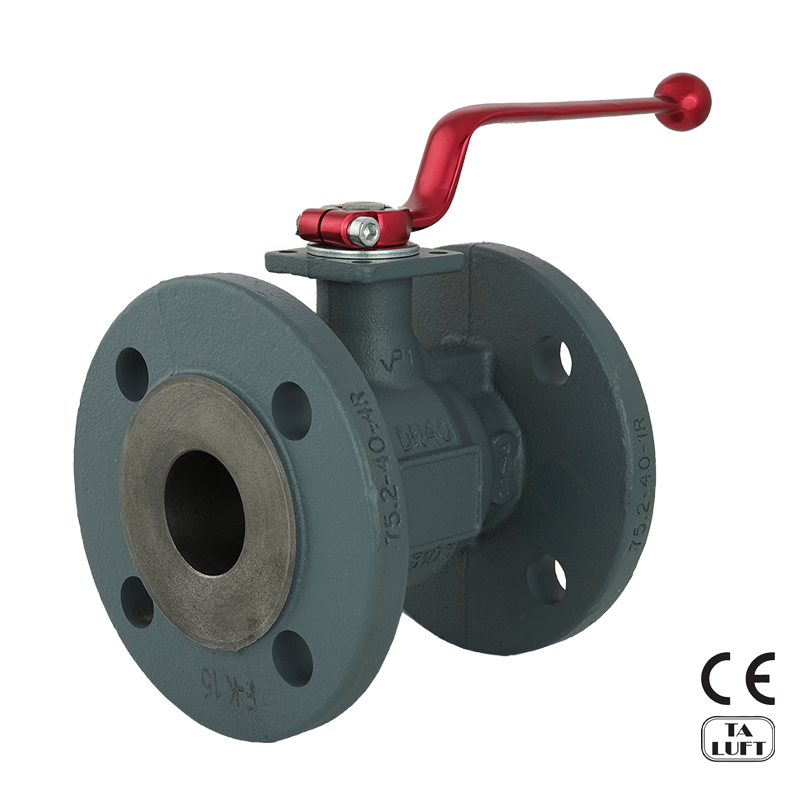

Kugelhahn KH120-D2CTGHF (Art.-Nr.: 100-1043-xx)
• DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Flanschanschluss nach DIN PN16
• Baulänge nach EN558-1 Reihe 14
• Voller Durchgang
• 2-teilig
• Gehäuse: GGG40
• Kugel: Stahl verchromt
• Dichtung Kugel: PTFE + GF
• Temp. (min./max.): -20°C bis +180°C
• Max. Betriebsdruck: 16 bar
• Direkter Antriebsaufbau nach ISO 5211
• Zertifikate: TA Luft
• Betätigung: Handhebel

Kugelhahn KH120-D2STGHF (Art.-Nr.: 100-1044-xx)
• DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Flanschanschluss nach DIN PN16
• Baulänge nach EN558-1 Reihe 14
• Voller Durchgang
• 2-teilig
• Gehäuse: GGG40
• Kugel (voll): 1.4404
• Dichtung Kugel: PTFE + Glasfaser
• Temp. (min./max.): -20°C bis +180°C
• Max. Betriebsdruck: 16 bar
• Direkter Antriebsaufbau nach ISO 5211
• Zertifikate: TA Luft
• Betätigung: Handhebel

Kugelhahn KH120-D2S1TGHF (Art.-Nr.: 100-1047-xx)
• DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Flanschanschluss nach DIN PN16
• Baulänge nach EN558-1 Reihe 14
• Voller Durchgang
• 2-teilig
• Gehäuse: GGG40
• Kugel: 1.4301 (hohl)
• Dichtung Kugel: PTFE + Glasfaser
• Temp. (min./max.): -20°C bis +180°C
• Max. Betriebsdruck: 16 bar
• Zertifikate: TA Luft
• Betätigung: Handhebel
• WICHTIG! Nicht für den Antriebsaufbau geeignet!

Produktbezeichnung

Kugelhahn

Betätigungen

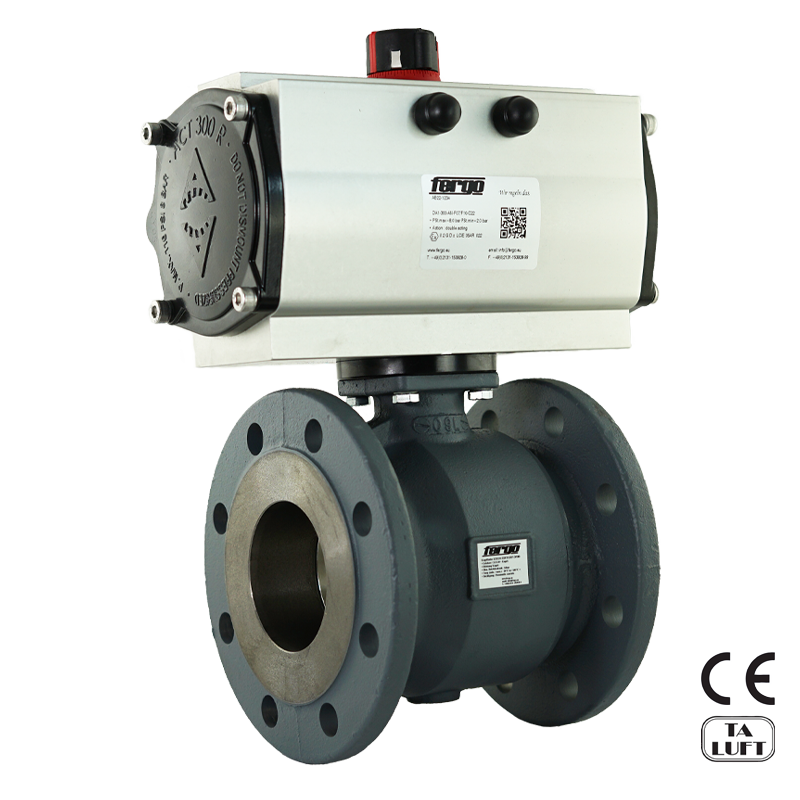

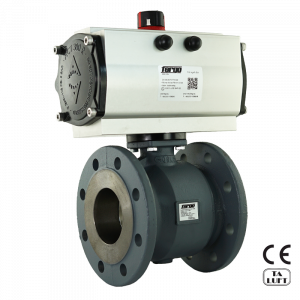

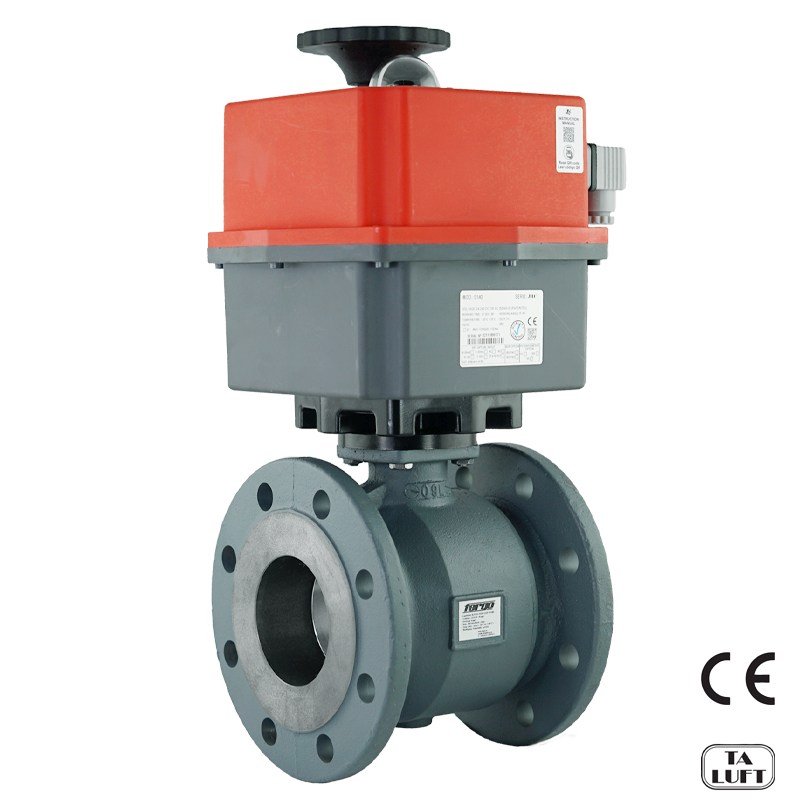

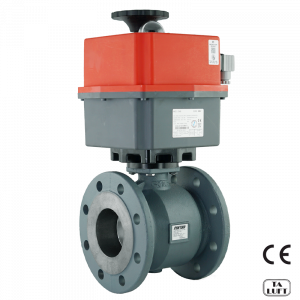

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211)

Nennweiten

DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150

Flanschanschluss

PN10, PN16

Baulänge

DIN EN 558-1 Reihe 14

Gehäusematerial

GGG40

Druckstufe

PN16

Kugelmaterial

1.4408, GG25

Kugelsitz

PTFE+Glasfaser, PTFE+TFM

Zertifikate

TA-Luft
