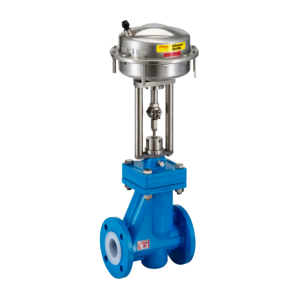

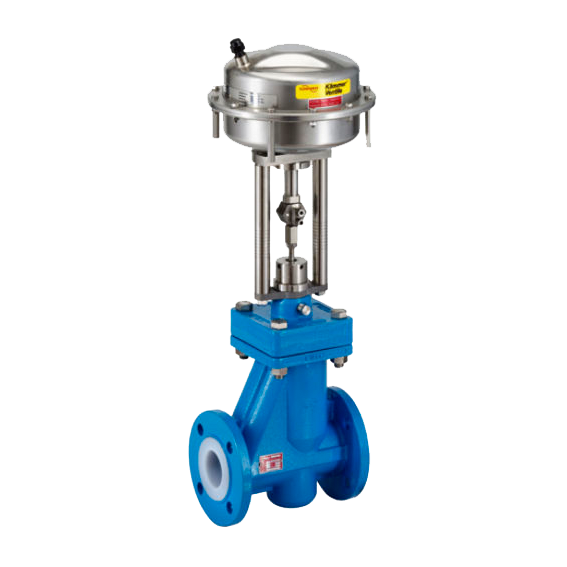

Flanschanschluss LinedFlow 132000

Die neue Serie LinedFlow 132000 komplettiert die Produktpalette der ausgekleideten Armaturen um ein lineares Regelventil. Viele Jahre Erfahrung im Bereich der ausgekleideten Armaturen für Kugelhähne, sowie die ausgezeichnete Referenz für den Bereich der Sitz- und Kegel-Herstellung für lineare Ventile, speziell im Kleinst-Kvs Bereich, werden in diesem Produkt vereint. Qualitativ hochwertige Auskleidungs-Materialien wie PFA (Standard), PVDF, FEP, PP und ETFE sowie leitfähige Auskleidungen aus PFA erfüllen die meisten Anforderungen des Kunden. Das revolutionäre Balg-Design mit einem Nenndruck von 16bar bei 120°C wird standardmäßig verwendet. Durch das Gehäuse-Design wurde ein größtmöglicher Kv-Wert der entsprechenden Nennweite erzielt, was dazu führt, dass oftmals ein kleineres Ventil gewählt werden kann.

Merkmale und Vorteile:

  • Anti-Blowout Spindel-Design
  • T-Nuten für sichere Verbindung
  • PN16-Balg aus modifiziertem PTFE im Standard
  • Geführte Spindel
  • Kraftschlüssige Verbindung von Gehäuse und Aufsatz
  • Auskleidungswandstärke 3,5mm bis DN20 und 5mm für alle Größen darüber
  • Eingeschraubter Sitz und Kegel zum einfachen Austausch
  • DIN- und ANSI-Gehäuse und -Anschlüsse

Optional:

  • Hastelloy C276 Sitz- und Kegel-Einsätze für kleine Kvs-/Cv-Werte
  • Test-Anschluss 1/4″ NPT

Produktbezeichnung

Absperrventil

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handrad

Nennweiten

DN15, DN20, DN25, DN40, DN50, DN80, DN100, DN150, 1/2", 3/4", 1", 1 1/2", 2", 3", 4", 6"

Flanschanschluss

PN10, ANSI 150, PN16

Gehäusematerial

GGG40

Druckstufe

PN16, Class 150

Auskleidung

PFA, FEP, PVDF, PP, ETFE

Anschluss

Flansche
