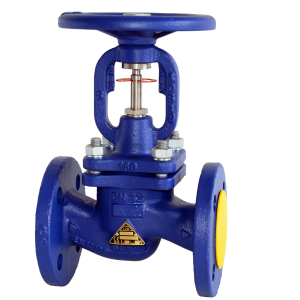

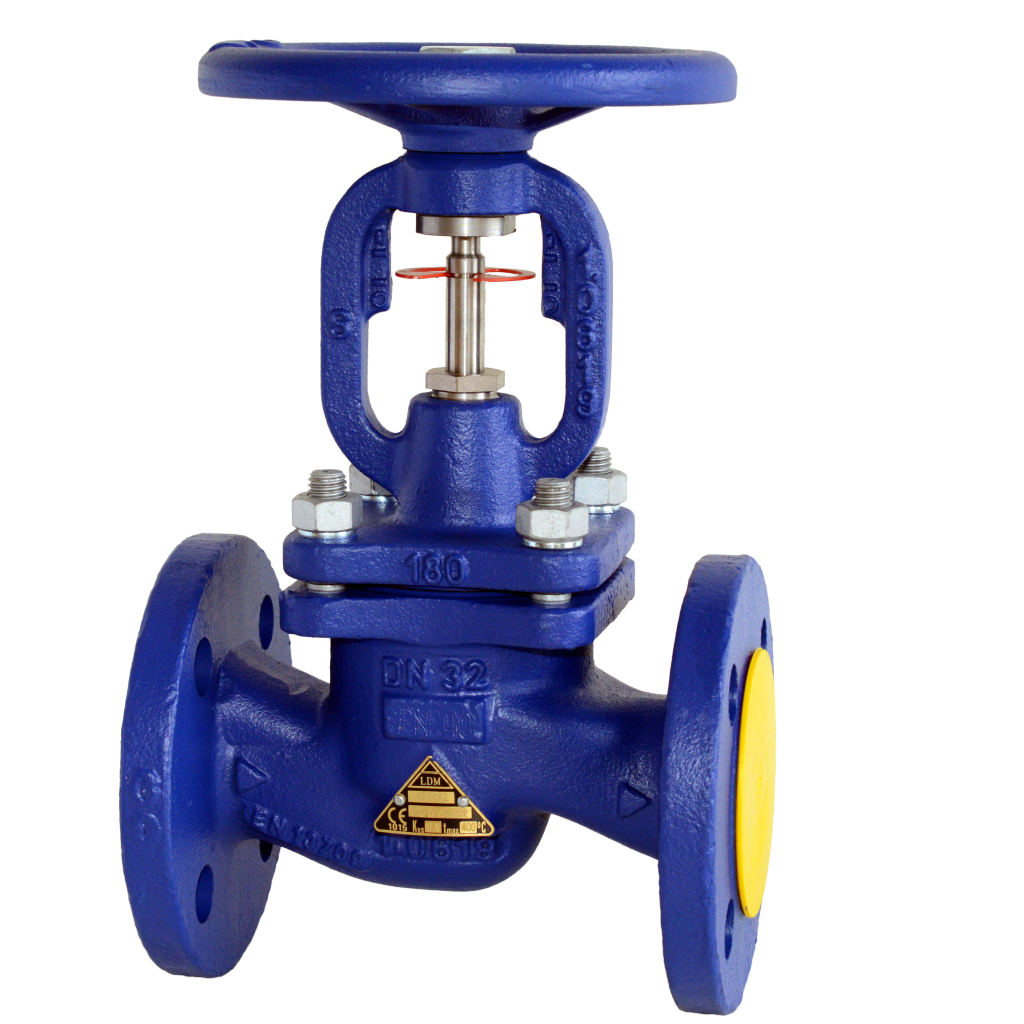

Flanschanschluss UV226

Beschreibung: Faltenbalg-Absperrventile UV226 und UV236 sind Handarmaturen mit hervorragenden Eigenschaften für wartungsfreien Langzeitbetrieb. Bei Einsatz einer Faltenbalgstopfbuchse ist die hermetische Dichtheit der Armatur gegenüber der äußeren Umgebung gesichert. Außerdem ist sie zusätzlich mit einer Sicherheitsstopfbuchse aus expandiertem Graphit versehen. Die Ventile mit Stopfbuchse aus expandiertem Graphit sind mit Rücksitz ausgerüstet. Der Vorzug dieser Ventile besteht in niedrigen Stellkräften beim Öffnen und Schließen, die sich während der gesamten Lebensdauer nicht ändern. Die Schellenkonstruktion ermöglicht eine gute Isolation des Ventils und die sichere Benutzung des Handrads auch bei hohen Medientemperaturen. Das Handrad ist nicht ansteigend, was die Verwendung auf engem Raum erlaubt. Der gut sichtbare Anzeiger ermöglicht eine leichte Identifizierung der Position des Absperrventils.

Anwendung: Die Ventile sind vor allem in Heißwasser- und Wasserdampfkreisläufen in E-Werken, Wärmekraftwerken, Umform- und Übergabe-Stationen sowie in normalen Heizungsanlagen verwendbar. Dank der breiten Palette angebotener Nennweiten finden sie auch bei dichtem Absperren (Abschaltung) von Hauptzweigen, Bypässen und Abnahme- sowie Abtastleitungen Verwendung. Die eingesetzten Materialien ermöglichen ihren Einsatz auch in der Klima- und Kühltechnik und anderen speziellen Anwendungen.

Arbeitsmedien: Ventile UV226 und UV236 sind zum Absperren von Wasser, Wasserdampf und anderen flüssigen und gasförmigen Medien geeignet, die mit dem Material der Armatur kompatibel sind. Außerdem sind sie für technische und Heizgase sowie brennbare Flüssigkeiten verwendbar.

Einbaupositionen: Die Ventile können in jeder beliebigen Lage eingebaut werden, es ist jedoch sicherzustellen, dass der Bediener genügend Raum zum Betätigen des Handrads hat. Die Fließrichtung ist durch die Pfeile auf dem Körper festgelegt, wechselnde Strömung ist jedoch zulässig.

Absperrventil UV 226 S11 16/400 (Art.-Nr.: 200-3226-xx)
• DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Nenndruck: PN16
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-1
• Leckrate A nach EN 12266-1
• Gehäuse: 1.0619 (GP240GH)
• Tellerkegel: rostfreier Stahl 17 022.6
• Ventilsitz: Edelstahl
• Stopfbuchse: expandierter Grafit
• Arbeitstemperaturbereich: -20°C bis +400°C
• Betätigung: Handrad

Absperrventil UV 226 R11 16/400 (Art-Nr.: 200-1226-04)
• DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Faltenbalgausführung
• Nenndruck: PN16
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-1
• Leckrate A nach EN 12266-1
• Gehäuse: 1.0619 (GP240GH)
• Tellerkegel: rostfreier Stahl 17 022.6
• Ventilsitz: Edelstahl
• Faltenbalg mit Sicherheitsstopfbuchse Grafit
• Arbeitstemperaturbereich: -20°C bis +400°C
• Betätigung: Handrad

Absperrventil UV 226 S11 40/400 (Art.-Nr.: 200-0226-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Nenndruck: PN40
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN40 mit grober Dichtleiste Typ B1, EN 1092-1
• Leckrate A nach EN 12266-1
• Gehäuse: 1.0619 (GP240GH)
• Tellerkegel: rostfreier Stahl 17 022.6
• Ventilsitz: Edelstahl
• Stopfbuchse: expandierter Grafit
• Arbeitstemperaturbereich: -20°C bis +400°C
• Betätigung: Handrad

Absperrventil UV 226 R11 40/400 (Art.-Nr.: 200-2226-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Faltenbalgausführung
• Nenndruck: PN40
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN40 mit grober Dichtleiste Typ B1, EN 1092-1
• Leckrate A nach EN 12266-1
• Gehäuse: 1.0619 (GP240GH)
• Tellerkegel: rostfreier Stahl 17 022.6
• Ventilsitz: Edelstahl
• Faltenbalg mit Sicherheitsstopfbuchse Grafit
• Arbeitstemperaturbereich: -20°C bis +400°C
• Betätigung: Handrad

Produktbezeichnung

Absperrventil

Betätigungen

Handrad

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400

Flanschanschluss

PN10, PN16, PN40, PN25

Baulänge

DIN EN 558 Reihe 1

Gehäusematerial

1.0619

Stopfbuchspackung

Grafit

Dichtring

Metallisch dichtend

Druckstufe

PN40, PN25, PN16

Anschluss

Flansche
