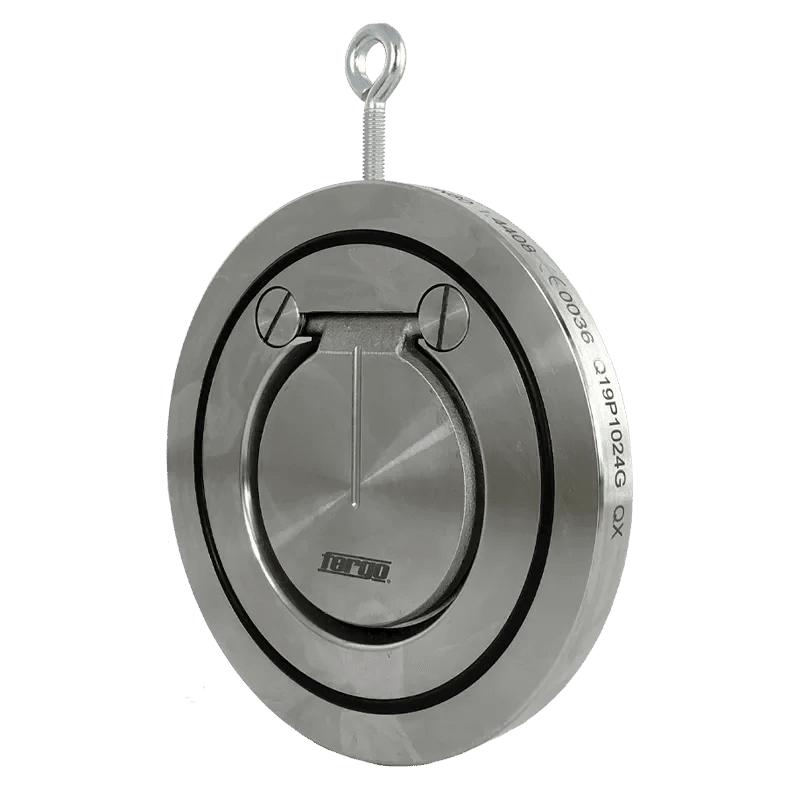

Valvola di ritegno a wafer RK100 – protezione dal riflusso in molteplici materiali
La valvola di ritegno a wafer serie RK100 impedisce in modo affidabile il riflusso di liquidi e gas nelle tubazioni industriali. Il corpo compatto di tipo wafer si installa semplicemente tra due flange – senza bullonatura o saldatura aggiuntiva. La lunghezza faccia a faccia è conforme alla DIN EN 558.
Dati tecnici principali:
- Diametri nominali: DN32 a DN600
- Attacco a flange: PN6, PN10, PN16, PN25, PN40, ANSI Class 150 e Class 300
- Esecuzioni: con o senza ritorno a molla
- Materiali corpo: acciaio inossidabile 1.4408, acciaio 1.0619 zincato, cupro-alluminio 2.0975, alluminio – Hastelloy e Duplex su richiesta
- Disco: acciaio inossidabile 1.4408/1.4581 (standard)
- Guarnizioni: EPDM, NBR, Viton, PTFE o metallo-metallo
Varianti di materiale – dall’acciaio inox al cupro-alluminio
La valvola di ritegno RK100 è disponibile in cinque famiglie di materiali – ciascuna adatta a specifiche applicazioni:
- Acciaio inossidabile 1.4408: uso universale in chimica, industria alimentare e di processo
- Acciaio zincato 1.0619: soluzione economica per applicazioni industriali generali con fluidi puliti
- Cupro-alluminio 2.0975: elevata resistenza alla corrosione in acqua di mare, applicazioni navali
- Alluminio (solo con molla): design leggero per ventilazione e climatizzazione
- Hastelloy e Duplex: leghe speciali per chimica aggressiva – su richiesta
Con o senza ritorno a molla – confronto delle esecuzioni
La valvola di ritegno a wafer RK100 è disponibile in due esecuzioni funzionali:
- Senza ritorno a molla: Il disco si chiude per gravità e contropressione. Installazione solo orizzontale o verticale con flusso ascendente. Adatta a processi lenti senza rischio di colpo d’ariete.
- Con ritorno a molla: La molla assiste la chiusura rapida indipendentemente dall’orientamento. La corsa di chiusura ridotta protegge dal colpo d’ariete ed è ideale per impianti di pompaggio con frequenti cicli di avvio-arresto.
Materiali di tenuta e intervalli di temperatura
Il materiale della guarnizione viene selezionato in base al fluido e alla temperatura di esercizio:
- EPDM: −10 °C a +120 °C – acqua, aria, fluidi acquosi
- NBR: −10 °C a +90 °C – oli, grassi, carburanti
- Viton (FKM): −10 °C a +150 °C – acidi, idrocarburi, temperature elevate
- PTFE: −10 °C a +200 °C – chimica aggressiva, resistenza universale
- Metallo-metallo: −25 °C a +300 °C – vapore, processi ad alta temperatura
Campi di applicazione della valvola di ritegno a wafer
La valvola di ritegno RK100 è utilizzata in un’ampia gamma di applicazioni industriali:
- Impianti di processo chimici e petrolchimici
- Trattamento acque e acque reflue
- HVAC, riscaldamento e refrigerazione
- Industrie alimentare e farmaceutica
- Stazioni di pompaggio e pressurizzazione
- Cantieristica navale, applicazioni in acqua di mare (cupro-alluminio)
- Ingegneria generale d’impianto
Acquistare la valvola di ritegno RK100 online da Fergo
La valvola di ritegno a wafer RK100 è disponibile a stock su Fergo in tutti i diametri nominali e combinazioni di materiali. Come variante in acciaio inossidabile con guarnizione Viton, Fergo offre il tipo RK101. Per diametri più piccoli con attacco filettato è disponibile la valvola di ritegno a manicotto RV101. Per progetti compatti, scegliete la valvola di ritegno disco RV108.
