Acciaio inossidabile 1.4408 (CF8M)
Applicazione: chimica, alimentare, farmaceutica, trattamento acque.
Temperatura: –29 °C a +175 °C (TFM 1600).
Vantaggi: resistenza alla corrosione nei mezzi acidi, basici e salini.
Panoramica dei prodotti

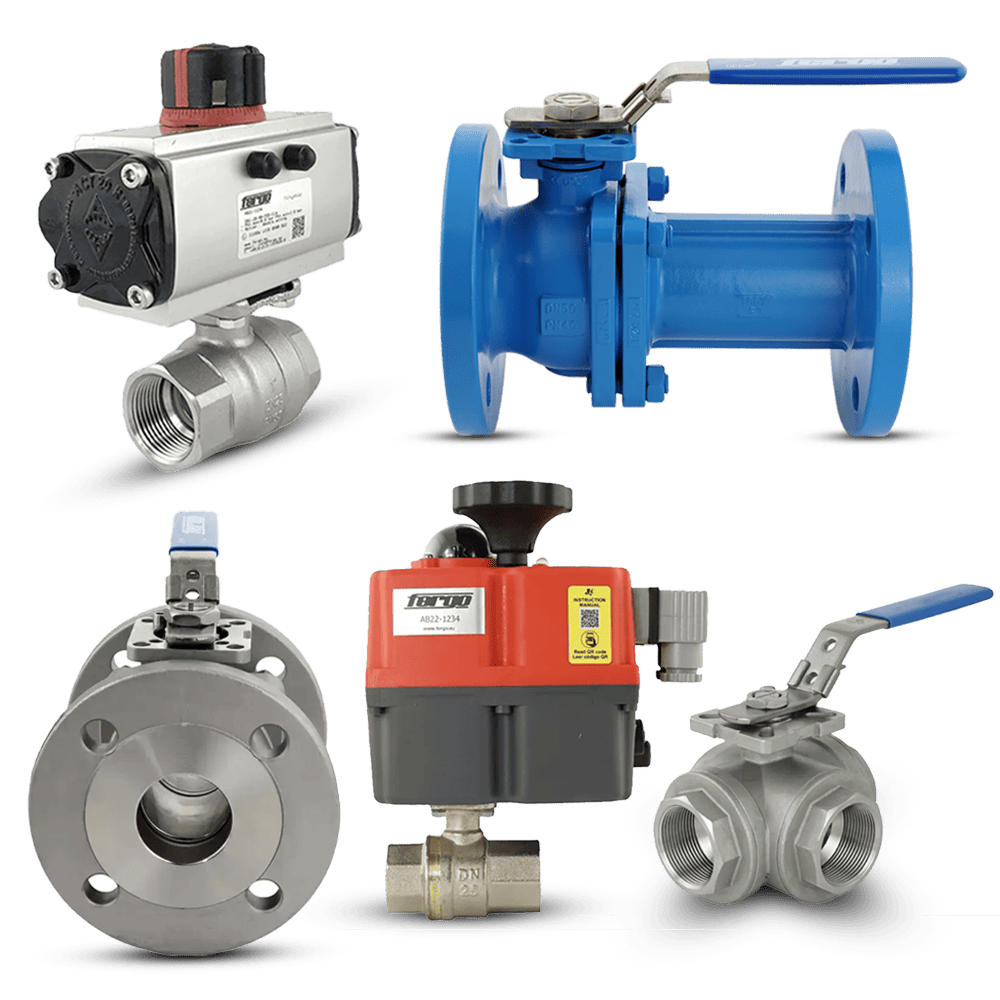

Rubinetti a sfera – DN8 a DN300, PN10 a PN100, certificati TA-Luft, ATEX e DVGW
Il rubinetto a sfera utilizza una sfera forata che ruota di 90° per aprire o chiudere il passaggio del fluido. In posizione aperta, il passaggio integrale offre una perdita di carico minima. In posizione chiusa, la pressione del sistema spinge la sfera flottante contro l’anello di tenuta a valle, creando una tenuta autorinforzante. I rubinetti in acciaio sono conformi alla norma EN 17292 per le valvole a sfera industriali.
Fergo propone una gamma completa. I rubinetti filettati KH104/KH105 (ottone, BSP, DN8–DN50, PN40, DVGW) e KH109/KH113 (inox, ISO 7-1, DN8–DN100, PN63) coprono i piccoli diametri. I rubinetti flangiati KH155 in inox, acciaio e GGG40, DN15 a DN300. I rubinetti da saldare KH154 in inox 1.4408, PN63. I rubinetti a 3 vie KL103/KL113 con foro a L o T, DN15 a DN50. Interfaccia ISO 5211 per attuatori pneumatici ed elettrici J4C.
Progettati per industria chimica, petrolchimica, energia, trattamento acque, alimentare, farmaceutica, HVAC, acqua potabile e gas. Un filtro a Y a monte è consigliato.
Categorie di rubinetti a sfera Fergo
01 Rubinetti a sfera filettati
La categoria rubinetti a sfera filettati comprende le serie KH104 e KH105 in ottone CW617N con filettatura femmina BSP secondo ISO 228-1, da DN8 a DN50, PN40. Le serie KH109 e KH113 sono in acciaio inossidabile 1.4408 (CF8M) con filettatura secondo ISO 7-1 (EN 10226-1), da DN8 a DN100, PN63. La tenuta della sfera è in PTFE o PTFE+15% fibra di vetro. Tutte le versioni filettate sono disponibili in configurazione a 2 pezzi o 3 pezzi con leva manuale. La serie KH105 in ottone dispone inoltre della certificazione DVGW acqua potabile e WRAS.
02 Rubinetti a sfera a 3 vie
La categoria rubinetti a sfera a 3 vie comprende le serie KL103 in acciaio inox 1.4408 e KL113 in ottone. La sfera con foro a L consente la deviazione del flusso tra due uscite. La sfera con foro a T permette invece la miscelazione o la distribuzione simultanea. I diametri nominali vanno da DN15 a DN50 con pressione di esercizio fino a PN63 (inox) e PN25 (ottone). Per i processi automatizzati, le versioni con attuatore pneumatico doppio effetto o semplice effetto sono inoltre disponibili.
03 Rubinetti a sfera flangiati
La categoria rubinetti a sfera flangiati comprende la serie KH155 in acciaio inossidabile 1.4408, acciaio 1.0460 e ghisa sferoidale GGG40. Gli attacchi a flangia sono conformi a DIN PN10/16/25/40 e ANSI Class 150/300. I diametri nominali vanno da DN15 a DN300. Le dimensioni faccia a faccia rispettano la norma EN 558-1 serie 1 e serie 14/15. Le certificazioni comprendono TA-Luft, AD2000-A4, Fire Safe e SIL 3. La tenuta è in PTFE rinforzato o FKM secondo l’applicazione. Questo tipo di attacco è di conseguenza il più diffuso per gli impianti industriali di grande diametro.
04 Rubinetti a sfera da saldare
La categoria rubinetti a sfera da saldare comprende versioni in acciaio inossidabile 1.4408 e acciaio 1.0460 con estremità a saldare di testa secondo ANSI B16.25. Questa connessione elimina le guarnizioni di flangia e garantisce pertanto un collegamento permanente e privo di perdite. I rubinetti a sfera da saldare sono adatti alle tubazioni ad alta pressione, agli impianti petrolchimici e alle applicazioni dove lo smontaggio non è previsto.
05 Rubinetti a sfera pneumatici
La categoria rubinetti a sfera pneumatici comprende rubinetti a sfera a 2 vie e a 3 vie con attuatore pneumatico a quarto di giro. Gli attuatori a doppio effetto (DA) utilizzano l’aria compressa per l’apertura e la chiusura. Le versioni a semplice effetto (SR) dispongono di un ritorno a molla che garantisce una posizione di sicurezza definita (fail-safe) in caso di perdita d’aria. Il montaggio avviene tramite interfaccia ISO 5211 e piastra NAMUR secondo VDI/VDE 3845. I materiali del corpo comprendono acciaio inox, ottone, acciaio e GGG40.
06 Rubinetti a sfera elettrici
La categoria rubinetti a sfera elettrici comprende rubinetti a sfera con attuatore elettrico a quarto di giro J4C. L’ingresso multi-tensione da 24V a 240V AC/DC consente un utilizzo universale. Il tempo di manovra a 90° è di circa 9 secondi. Le versioni con posizionatore integrato accettano inoltre segnali analogici 0–10V o 4–20 mA per la regolazione proporzionale. Il grado di protezione IP67 garantisce la tenuta contro polvere e immersione temporanea. I materiali del corpo comprendono acciaio inox, ottone e acciaio.
07 Rubinetti a sfera per acqua potabile e gas
La categoria rubinetti a sfera per acqua potabile e gas comprende versioni certificate DVGW per gas secondo DIN EN 13774 e DVGW per acqua potabile. La certificazione WRAS è inoltre disponibile per il mercato britannico. I materiali comprendono acciaio inossidabile, acciaio, ghisa sferoidale GGG40 e ottone con tenuta PTFE e NBR. Queste certificazioni garantiscono di conseguenza la conformità agli standard igienici e di sicurezza per le reti di distribuzione acqua e gas.
08 Rubinetti a sfera in materiali speciali
La categoria rubinetti a sfera in materiali speciali comprende la serie in acciaio inox duplex 1.4470 (CD3MN) con albero duplex SS32205 per applicazioni in acqua di mare e ambienti ad alta concentrazione di cloruri. Il duplex offre una resistenza alla corrosione per vaiolatura nettamente superiore all’acciaio inox standard 1.4408. Inoltre, versioni con rivestimento PFA e PFA-L (conduttivo) su corpo in ghisa sferoidale GGG40.3 sono disponibili per i fluidi chimicamente aggressivi.
Materiali dei rubinetti a sfera – corpo, sfera e tenuta
Acciaio 1.0619 (WCB)
Applicazione: vapore, petrolchimica, energia, alta pressione.
Temperatura: –29 °C a +175 °C.
Vantaggi: fino a PN100 e ANSI Class 300.
Ghisa sferoidale GGG40
Applicazione: acqua potabile, gas, HVAC, antincendio.
Temperatura: fino a 120 °C.
Vantaggi: certificazione DVGW, rapporto qualità-prezzo ottimale.
Ottone CW617N
Applicazione: riscaldamento, sanitari, DN8–DN50.
Temperatura: –15 °C a +150 °C.
Vantaggi: DVGW e WRAS (KH105).
Tenuta TFM 1600 / PTFE+GF / FKM
TFM 1600: –29 °C a +175 °C.
PTFE+15% fibra di vetro: –25 °C a +180 °C.
PTFE: –15 °C a +150 °C.
FKM (Viton): –15 °C a +200 °C.
Verificabili tramite lo strumento di controllo della resistenza chimica.
Passaggio integrale vs ridotto
Passaggio integrale o passaggio ridotto – selezione e applicazione
La scelta tra passaggio integrale e passaggio ridotto determina le caratteristiche di flusso, la perdita di carico e le dimensioni del corpo.
Passaggio integrale (Full Bore)
Diametro interno della sfera uguale a quello della tubazione. Perdite di carico minime. Scelta per pigging, ispezione, perdite minime e fluidi viscosi.
Passaggio ridotto (Reduced Bore)
Diametro interno della sfera inferiore di una o due misure. Corpo più compatto ed economico. I rubinetti a 3 vie KL103 e KL113 sono in passaggio ridotto.
Certificazioni e norme dei rubinetti a sfera Fergo
I rubinetti a sfera Fergo sono conformi alle principali norme europee e internazionali per la valvolistica industriale. I rubinetti a sfera in acciaio rispondono alla norma EN 17292 per le valvole a sfera industriali. Le dimensioni faccia a faccia rispettano la norma EN 558-1 serie 1, 14, 15 e 27. Gli attacchi a flangia sono conformi a EN 1092-1 forme B1 e ASME B16.5 Class 150/300. Le serie flangiato dispongono delle certificazioni TA-Luft, Fire Safe, SIL 3, AD2000-A4 e DVGW gas secondo DIN EN 13774. Le serie in ottone sono certificate DVGW acqua potabile e WRAS. La Direttiva europea sulle Attrezzature a Pressione 2014/68/UE (PED) è coperta per i modelli interessati. L’interfaccia di montaggio ISO 5211 standardizza inoltre l’installazione degli attuatori pneumatici ed elettrici.
I certificati di fabbrica, le schede tecniche e le dichiarazioni di conformità sono disponibili sulla pagina certificati Fergo. Per verificare la compatibilità dei materiali del corpo o della tenuta con un fluido specifico, lo strumento di controllo della resistenza chimica consente una selezione rapida e affidabile.
Consegna e disponibilità dei rubinetti a sfera
Fergo propone oltre 1 180 referenze di rubinetti a sfera disponibili dal magazzino di Neuss, in Germania. La spedizione copre l’Italia e l’intera Europa. Il termine standard con DHL è di 2–7 giorni lavorativi. Un’opzione express è inoltre disponibile per le esigenze urgenti. Tutte le condizioni sono dettagliate sulla pagina condizioni di spedizione e pagamento.
Per i progetti che richiedono un premontaggio valvola e attuatore, un materiale speciale come il duplex 1.4470, un rivestimento PFA o una certificazione particolare, Fergo sviluppa soluzioni personalizzate. Il team tecnico accompagna ogni richiesta, dalla specifica della valvola alla consegna dell’unità testata.
