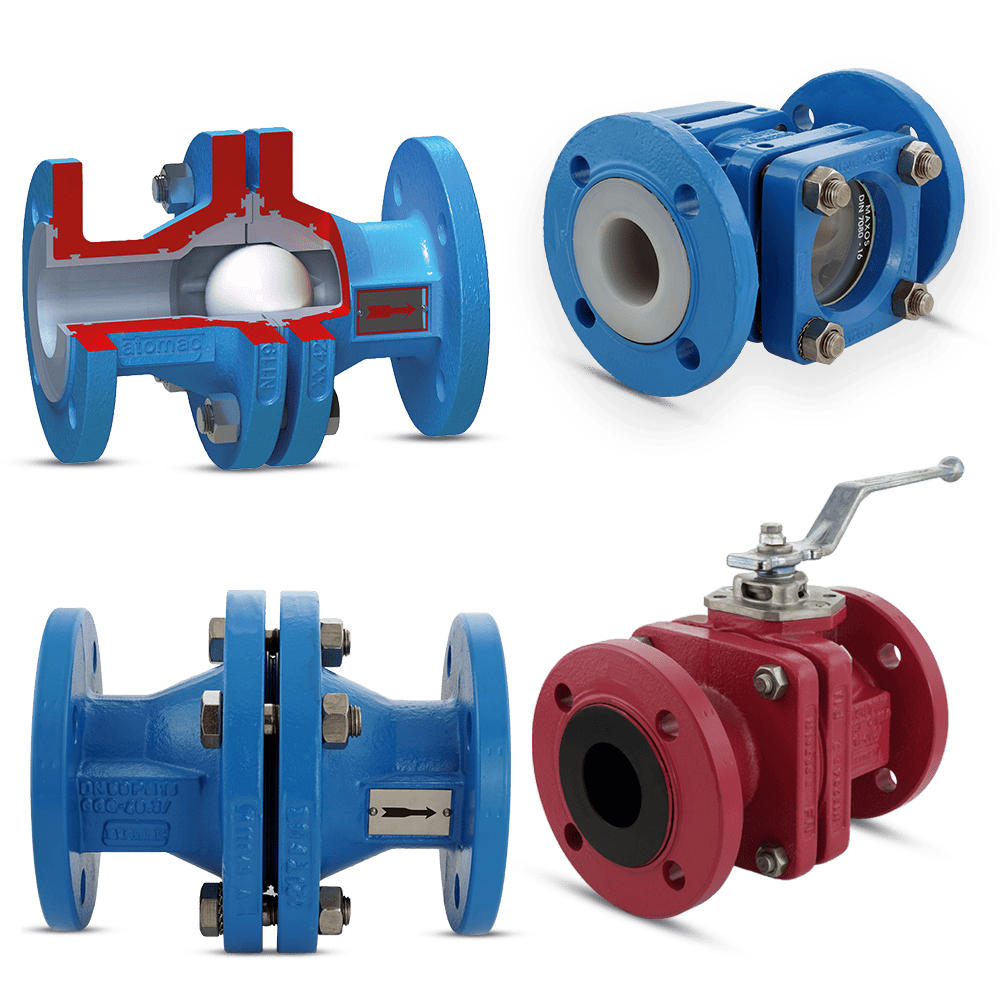

Industriearmaturen Valvola a sfera revista PFA

Valvole rivestite PFA Flowserve – Atomac e Durco

Fergo fornisce valvole rivestite PFA del produttore Flowserve. Rubinetti a sfera, valvole di ritegno, valvole coniche, indicatori di flusso e filtri in GGG40.3 rivestito PFA. Da DN15 a DN400, PN16, per l’industria chimica e farmaceutica.

Acquista ora nello shop →

Keine Produkte gefunden.

Panoramica dei prodotti

Valvole rivestite PFA – DN15 a DN400, PN10 a PN16, certificate TA-Luft

La valvola rivestita PFA utilizza un rivestimento interno in perfluoroalcossi (PFA) legato al corpo in ghisa sferoidale GGG40.3. Questo fluoropolimero garantisce un’inerzia chimica quasi totale nei confronti degli acidi concentrati, delle basi forti e dei solventi organici. La gamma di temperatura si estende da –20 °C a +200 °C. Di conseguenza, il fluido non entra mai in contatto con il metallo del corpo. Questo principio protege sia la condotta contro la corrosione sia il fluido contro qualsiasi contaminazione metallica. Tutte le valvole rivestite PFA proposte da Fergo provengono dal produttore Flowserve, riferimento mondiale nella valvolistica rivestita per i processi chimici.

La gamma Fergo comprende i rubinetti a sfera Atomac AKH2, AKH2.2 e AKH3 a passaggio integrale, il rubinetto a sfera a 3 vie AMP3, le valvole di ritegno a sfera ARV2 e a battente ARK2, le valvole coniche Durco T4E1 e T4E2 (Sleeveline), gli indicatori di flusso ASG con vetro borosilicato secondo DIN 7080, nonché i filtri a Y ASF con cestello PTFE e tessuto filtrante ETFE. Le dimensioni faccia a faccia rispettano la norma EN 558-1 serie 1. Le flange sono conformi a EN 1092-2 PN16 e ASME B16.5 Class 150. La tenuta è testata secondo API 598 e DIN EN 12266-1. Sono inoltre disponibili versioni in PFA-L (PFA conduttivo) e con sfera ceramica per le applicazioni specifiche.

Queste valvole rivestite PFA sono progettate per l’industria chimica, farmaceutica, petrolchimica, il trattamento superficiale, la fabbricazione di semiconduttori e il trattamento acque. Per i processi automatizzati, ogni valvola può essere equipaggiata con attuatori pneumatici o elettrici tramite l’interfaccia ISO 5211 integrata.

Categorie di valvole rivestite PFA Fergo

01 Rubinetti a sfera rivestiti PFA/PTFE

La categoria rubinetti a sfera rivestiti PFA/PTFE comprende le serie Flowserve Atomac AKH2 (DN150–DN250, premistoppa regolabile), AKH2.2 (DN15–DN200, premistoppa TA-Luft a chevron PTFE precaricati) e AKH3 (DN15–DN100, progettazione compatta). Tutte le versioni offrono un passaggio integrale e un corpo in GGG40.3 interamente rivestito PFA. La serie AMP3 a 3 vie è disponibile con sfera a L o a T per schemi di commutazione differenti, da DN25 a DN100. La serie AtoStar in acciaio inossidabile con rivestimento PFA completa inoltre la gamma per le applicazioni farmaceutiche e le camere bianche. Le sedi in PTFE garantiscono una chiusura ermetica senza bolla.

02 Valvole di ritegno rivestite PFA/PTFE

La categoria valvole di ritegno rivestite PFA/PTFE comprende le serie Flowserve Atomac ARV2 (valvola a sfera PTFE piena, passaggio integrale, DN15–DN200) e ARK2 (valvola a battente rivestita PFA, montaggio wafer). La serie ARL è una valvola a sfera per i piccoli diametri. La serie ARV/SG combina inoltre una valvola di ritegno e un indicatore di flusso in un unico corpo, il che riduce l’ingombro e consente la verifica visiva della funzione antiriflusso.

03 Valvole coniche rivestite PFA/PTFE

La categoria valvole coniche rivestite PFA/PTFE comprende le serie Flowserve Durco T4E1 e T4E2 (Sleeveline). Il maschio conico rivestito PFA garantisce una chiusura ermetica con una coppia di manovra ridotta. Queste valvole sono disponibili in DIN PN16/40 e ANSI Class 150/300 per temperature fino a 204 °C. La progettazione Sleeveline utilizza inoltre un manicotto PFA autocompensante che mantiene la tenuta malgrado i cicli termici e l’usura.

04 Indicatori di flusso rivestiti PFA/PTFE

La categoria indicatori di flusso rivestiti PFA/PTFE comprende la serie Flowserve Atomac ASG. Il corpo in GGG40.3 rivestito PFA è dotato di un vetro borosilicato secondo DIN 7080 per una sorveglianza visiva del processo. L’operatore può pertanto verificare la presenza, il colore e il senso di flusso del fluido senza interrompere il processo. La gamma copre da DN25 a DN250 in PN16.

05 Filtri a Y rivestiti PFA/PTFE

La categoria filtri a Y rivestiti PFA/PTFE comprende la serie Flowserve Atomac ASF. Il corpo in GGG40.3 rivestito PFA contiene un cestello filtrante in PTFE con tessuto filtrante in ETFE. La maglia standard è di 300 µm. Il filtro protege inoltre le valvole e gli strumenti a valle contro le particelle solide nei fluidi chimicamente aggressivi. La gamma copre da DN25 a DN200 in PN16.

I materiali in dettaglio

Materiali delle valvole rivestite PFA – corpo, rivestimento e tenuta

1. Corpo in ghisa sferoidale GGG40.3 (EN-JS 1049) con rivestimento PFA

Applicazione: tutte le serie Flowserve Atomac e Durco per acidi, basi, solventi e fluidi ad alta purezza.
Temperatura: da –20 °C a +200 °C.
Vantaggi: la ghisa sferoidale GGG40.3 offre la resistenza meccanica necessaria al livello di pressione PN16. Il rivestimento PFA legato al corpo garantisce un’inerzia chimica quasi totale e impedisce qualsiasi contaminazione del fluido da parte del metallo. La combinazione GGG40.3 + PFA è lo standard industriale per la valvolistica chimica rivestita.
Limitazioni: la temperatura massima di 200 °C esclude le applicazioni vapore ad alta pressione. Il rivestimento PFA può inoltre essere danneggiato da urti meccanici violenti o particelle molto abrasive.

2. Rivestimento PFA-L (PFA conduttivo)

Applicazione: fluidi che possono generare cariche elettrostatiche, solventi organici infiammabili e processi in zona ATEX.
Temperatura: da –20 °C a +200 °C.
Vantaggi: il PFA conduttivo (PFA-L) dissipa le cariche elettrostatiche accumulate dal passaggio del fluido. Questa proprietà riduce di conseguenza il rischio di scintille negli ambienti con atmosfera esplosiva. La resistenza chimica resta identica al PFA standard.
Limitazioni: la conduttività è limitata allo strato di rivestimento. Un sistema di messa a terra completo dell’impianto resta necessario in complemento.

3. Sfera in PTFE piena (valvole di ritegno ARV2)

Applicazione: valvole di ritegno a sfera per fluidi chimicamente aggressivi nelle condotte di processo.
Temperatura: da –20 °C a +200 °C.
Vantaggi: il PTFE offre un’inerzia chimica totale e un basso coefficiente d’attrito. La sfera piena in PTFE garantisce una tenuta affidabile senza componente metallico a contatto con il fluido. Il peso ridotto del PTFE consente inoltre un’apertura a bassa differenza di pressione.
Limitazioni: resistenza meccanica inferiore alle sfere metalliche rivestite. Il PTFE è inoltre sensibile alla deformazione plastica sotto carico statico prolungato.

4. Sfera ceramica (serie AKH5)

Applicazione: fluidi abrasivi, fanghi, sospensioni e processi ad alta temperatura con particelle in sospensione.
Temperatura: oltre 200 °C secondo la configurazione.
Vantaggi: la ceramica offre una resistenza all’abrasione e agli shock termici nettamente superiore al PFA e al PTFE. La superficie ultra-liscia minimizza inoltre il volume morto e riduce i rischi di contaminazione incrociata.
Limitazioni: costo unitario elevato. La ceramica richiede inoltre una coppia di manovra più precisa per evitare scheggiature sulle superfici di sede.

5. Sede PTFE (rubinetti a sfera AKH)

Applicazione: tutti i rubinetti a sfera Atomac AKH2, AKH2.2, AKH3 e AMP3.
Temperatura: da –20 °C a +200 °C.
Vantaggi: la sede in PTFE precaricata da molle a tazza (Belleville) garantisce una chiusura ermetica senza bolla su tutta la gamma di temperatura. La serie AKH2.2 dispone inoltre di una premistoppa a chevron PTFE certificata TA-Luft per le applicazioni tossiche e corrosive.
Limitazioni: il PTFE è un componente di usura. Una sostituzione periodica delle sedi è consigliata in funzione del numero di cicli e della natura del fluido.

6. Vetro borosilicato DIN 7080 (indicatori ASG)

Applicazione: indicatori di flusso Atomac ASG per la sorveglianza visiva del processo nelle condotte rivestite PFA.
Temperatura: secondo le specifiche del corpo e della guarnizione.
Vantaggi: il vetro borosilicato offre una resistenza agli shock termici, alle sollecitazioni meccaniche e alla corrosione chimica. La trasparenza ottica consente di conseguenza un controllo visivo affidabile della presenza e del colore del fluido.
Limitazioni: il vetro borosilicato richiede un serraggio controllato delle flange per evitare fessurazioni sotto pressione.

Le valvole rivestite PFA Flowserve proposte da Fergo rispondono alle principali norme internazionali per la valvolistica industriale. La serie AKH2.2 dispone della certificazione TA-Luft grazie alla premistoppa a chevron PTFE precaricati. Le serie interessate sono inoltre conformi AD2000-A4 per le attrezzature a pressione. La Direttiva europea sulle Attrezzature a Pressione 2014/68/UE (PED) è coperta. Le dimensioni faccia a faccia rispettano la norma EN 558-1 serie 1. Le flange seguono EN 1092-2 PN16 e ASME B16.5 Class 150. La tenuta di ogni valvola è testata secondo API 598 e DIN EN 12266-1 (tasso di perdita B). L’interfaccia ISO 5211 standardizza inoltre l’installazione degli attuatori pneumatici ed elettrici.

I certificati di fabbrica, le schede tecniche e le dichiarazioni di conformità Flowserve sono disponibili sulla pagina certificati Fergo. Per verificare la compatibilità del rivestimento PFA con un fluido specifico, lo strumento di controllo della resistenza chimica consente una selezione rapida e affidabile.

Fergo propone oltre 138 referenze di valvole rivestite PFA Flowserve disponibili dal magazzino di Neuss, in Germania. La spedizione copre l’Italia e l’intera Europa. Il termine standard con DHL è di 2–7 giorni lavorativi. Un’opzione express è inoltre disponibile per le esigenze urgenti. Tutte le condizioni sono dettagliate sulla pagina condizioni di spedizione e pagamento.

Per i progetti che richiedono un rivestimento PFA-L conduttivo, una sfera ceramica, un diametro nominale specifico o un attuatore pneumatico o elettrico premontato, Fergo sviluppa soluzioni personalizzate in collaborazione con Flowserve. Il team tecnico accompagna ogni richiesta, dalla specifica iniziale alla consegna finale.
