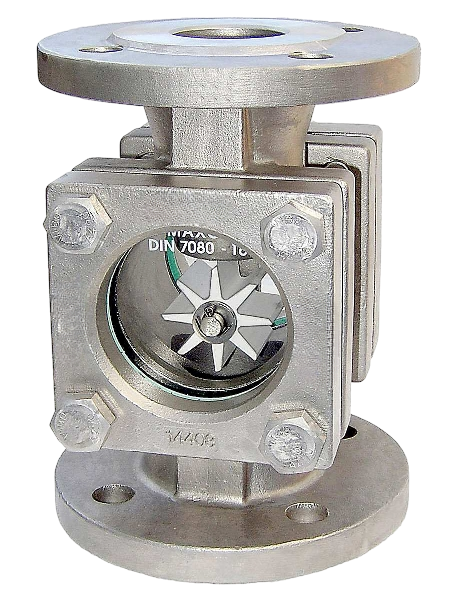

Contrôleur de circulation Type GD200

Contrôleur de circulation à bride avec verre borosilicaté selon DIN 7080 (jusqu'à 280°C)

GD200 – Voyant de débit industriel pour contrôle visuel fiable

Le GD200 est un voyant de débit conçu pour le contrôle visuel immédiat des fluides dans les systèmes industriels. Il permet de surveiller sans électronique l’écoulement de fluides tels que l’eau, l’huile ou la vapeur.


Contrôle visuel simple, direct et efficace

Grâce à sa conception mécanique sans capteur ni alimentation électrique, le GD200 est particulièrement adapté aux installations nécessitant un contrôle rapide et sans complexité.
Il est donc idéal pour les environnements où la surveillance du débit doit rester simple, fiable et instantanée.

De plus, son installation facile permet une intégration fluide dans les circuits industriels, sans adaptation coûteuse.


 Choix du verre selon les contraintes thermiques

Le GD200 peut être équipé de verre borosilicaté ou verre sodocalcique, ce qui permet de l’adapter précisément à l’application visée :

  • Le verre borosilicaté offre une grande résistance à la chaleur, idéal pour les fluides à haute température.

  • Le verre sodocalcique est recommandé pour les pressions basses ou modérées, offrant une solution économique pour les applications standard.

Ainsi, le client peut ajuster la version selon les contraintes de température ou de pression.


Étanchéité durable grâce aux joints en graphite

Afin de garantir une fiabilité longue durée, le GD200 est doté de joints en graphite, qui assurent :

  • Une résistance chimique élevée

  • Une étanchéité optimale, même sous températures extrêmes

Cela permet une utilisation en toute sécurité dans des environnements industriels agressifs.


 Large choix de dimensions et compatibilité normes DIN / ANSI

Le GD200 est disponible du DN15 au DN250, ce qui permet une adaptation sur :

  • Petites canalisations

  • Réseaux de plus grande capacité

De surcroît, il est compatible avec les brides DIN et ANSI, ce qui facilite son intégration dans des systèmes internationaux existants, sans pièces d’adaptation.


 Matériaux au choix selon l’environnement d’utilisation

Le corps du GD200 peut être réalisé en plusieurs matériaux :

  • Fonte : robuste et économique pour des applications standard

  • Acier moulé : adapté aux pressions plus élevées

  • Inox : conseillé pour les milieux corrosifs ou agressifs

Grâce à cette flexibilité, il s’adapte à tous les types d’industries et de fluides.


 Applications industrielles variées

Le GD200 est utilisé avec succès dans plusieurs domaines :

  • Industrie chimique

  • Traitement des eaux

  • Installations thermiques ou à vapeur

  • Réseaux hydrauliques

Sa résistance éprouvée, combinée à sa modularité, en fait une solution technique fiable et durable.


Versions spéciales disponibles pour exigences spécifiques

Pour répondre aux exigences techniques particulières, le GD200 est également disponible dans de nombreuses versions spéciales :

  • Matériaux spéciaux

  • Raccords à souder

  • Versions ATEX (atmosphères explosives)

  • Double vitrage ou vitrage renforcé

  • Grille de protection / clapet anti-retour / arrosage

  • Modèles en angle ou multidirectionnels

  • Rotor PTFE ou plastique

  • Manteau chauffant

  • Dispositif à trois voies

Grâce à ces options, il est possible de configurer le GD200 selon les spécificités de chaque projet.


Contact & informations supplémentaires

Pour en savoir plus ou configurer votre version du GD200, visitez notre boutique en ligne ou contactez notre service technique :

 shop@fergo.shop



II. les versions standard pour le voyant de débit type GD200 disponibles sont:

1-Contrôleur de circulation en acier inoxydable type GD200, PN10/16 (N° d’article : 350-1071-xx)

  • DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250

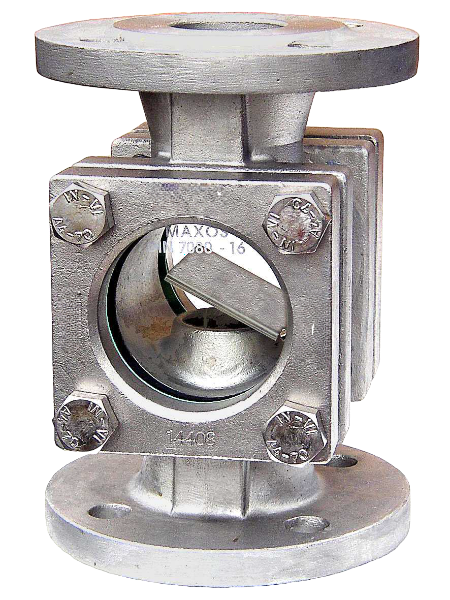

  • Version selon DIN 3237, avec bec verseur
  • Raccord à bride selon EN 1092-1, PN16
  • Longueur de construction selon EN 558-1, série 1 (F1)
  • boîtier : acier inoxydable (1.4408)
  • Verre : borosilicate selon DIN 7080 (jusqu’à 280°C)
  • Joints d’étanchéité : Graphite
  • Max. Pression de service : 16 bar

2-Contrôleur de circulation à bride type GD200, PN10/16 (N° d’article : 350-1051-xx)

  • DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
  • Version selon DIN 3237, avec bec verseur
  • Raccord à bride selon EN 1092-1, PN16
  • Longueur de construction selon EN 558-1, série 1 (F1)
  • Boîtier : GS-C 25 (1.0619)
  • Verre : borosilicate selon DIN 7080 (jusqu’à 280°C)
  • Joints d’étanchéité : Graphite
  • Max. Pression de service : 16 bar

3-Contrôleur de circulation en acier inoxydable type GD200, PN40 (N° d’article : 350-1081-xx)

  • DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
  • Version selon DIN 3237, avec bec verseur
  • raccord à bride selon EN 1092-1, PN40
  • Longueur de construction selon EN 558-1, série 1 (F1)
  • boîtier : acier inoxydable (1.4408)
  • Verre : borosilicate selon DIN 7080 (jusqu’à 280°C)
  • Joints d’étanchéité : Graphite
  • Max. Pression de service : 16 bar

4-Contrôleur de circulation à bride type GD200, PN40 (N° d’article : 350-1061-xx)

  • DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
  • Version selon DIN 3237, avec bec verseur
  • raccord à bride selon EN 1092-1, PN40
  • Longueur de construction selon EN 558-1, série 1 (F1)
  • Boîtier : GS-C 25 (1.0619)
  • Verre : borosilicate selon DIN 7080 (jusqu’à 280°C)
  • Joints d’étanchéité : Graphite
  • Max. Pression de service : 16 bar

Nom du produit

Voyant de contrôle, hublot de contrôle du débit

Diamètres nominaux

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250

Raccord à bride

PN10, PN16, PN25, PN40, ANSI/ASME Class 150/300

Matériau du boîtier

Acier inoxydable, acier moulé, fonte grise, matériaux spéciaux

Joint d'étanchéité

Graphite

Verre

Borosilicate selon DIN 7080 (jusqu'à 280°C), verre sodo-calcique selon DIN 8902
