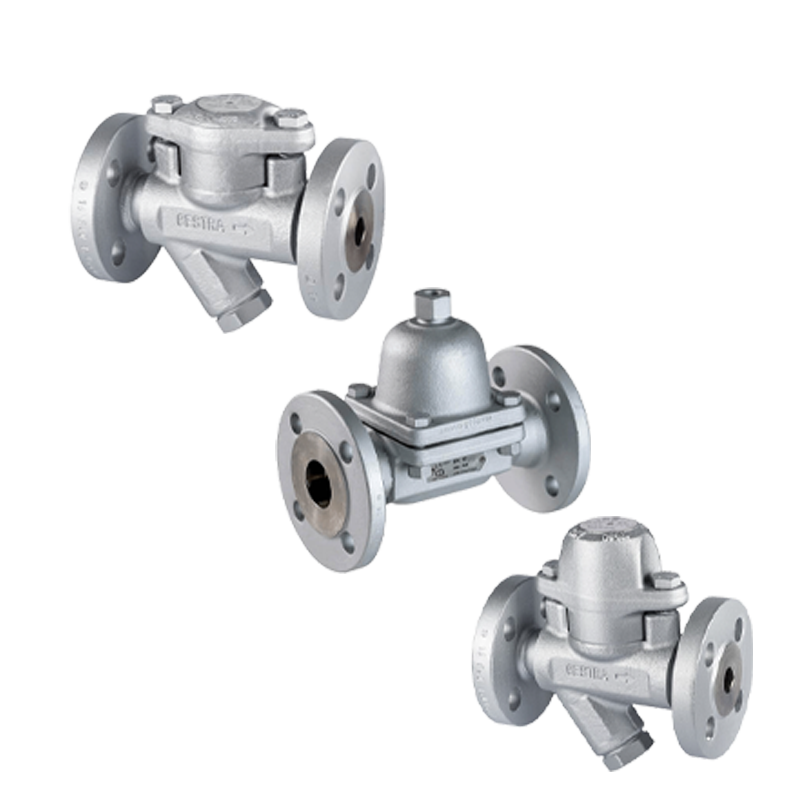

Purgeur de condensat GESTRA en acier et inox

Fergo fournit des purgeurs de condensat du fabricant GESTRA. Séries BK, MK et UNA — thermostatiques à bilame, à membrane Hastelloy et à flotteur. DN10 à DN65, PN10 à PN40, en acier et inox, pour les réseaux vapeur industriels.

Acheter en ligne sur le shop →

Gestra Purgeur de condensat BK

diamètres nominaux: DN15 – DN50

Raccord à bride: ANSI 150, PN40, ANSI 300, ANSI 600, ANSI 900, ANSI 1500, PN100, PN63, PN160

Matériau du boîtier: 1.0460, 1.5415, 1.7335, 1.7383, 1.4901

Raccordement: Raccords filetés, manchons à souder, embouts à souder, brides
Purgeur de condensats Gestra DK

diamètres nominaux: DN15 – DN25

Raccord à bride: ANSI 150, PN40, ANSI 300

Matériau du boîtier: 1.0460, 1.4027, 1.4021

Raccordement: Filetages intérieurs, manchons à souder, extrémités à souder, brides
Gestra Purgeur de condensats MK

diamètres nominaux: DN15 – DN50

Raccord à bride: ANSI 150, PN40, ANSI 300

Matériau du boîtier: 1.0619, 1.4301, 1.4404, 1.0460

Raccordement: Filetages intérieurs, manchons à souder, extrémités à souder, brides
Purgeurs de condensats Gestra – série UNA

diamètres nominaux: DN15 – DN100, 1/2" – 2 1/2"

Raccord à bride: ANSI 150, PN16, PN40, ANSI 300, ANSI 600, ANSI 900, PN25, PN100, PN63, PN160

Matériau du boîtier: 1.4408, 1.0619, 1.4404, 1.0460, 1.5415, 1.7335, 5.3103, 1.5419, 1.7357, 5.1301

Raccordement: Filetages intérieurs, manchons à souder, raccords à souder, brides
Purgeurs de condensat Gestra – Purgeurs spéciaux

diamètres nominaux: DN15 – DN150

Raccord à bride: ANSI 150, PN16, PN40, ANSI 300, PN25

Matériau du boîtier: 1.0619, 1.0460, EN-JM 1030, EN-JL 1040

Raccordement: Filetage intérieur, filetage extérieur-filetage intérieur, extrémités soudées, brides

Présentation des produits

Purgeurs de condensat GESTRA – DN10 à DN65, PN10 à PN40

Le purgeur de condensat évacue le condensat formé dans les conduites de vapeur tout en retenant la vapeur vive. Cette fonction est essentielle pour maintenir l’efficacité énergétique et protéger les équipements contre les coups de bélier, la corrosion et les pertes thermiques. Trois principes de fonctionnement sont disponibles : le purgeur thermostatique réagit à la différence de température entre vapeur et condensat, le purgeur à flotteur réagit à la différence de densité, et le purgeur thermodynamique exploite les variations de pression et de vitesse. Tous les purgeurs de condensat proposés par Fergo proviennent du fabricant GESTRA, spécialiste reconnu de la technologie vapeur.

La gamme Fergo comprend les séries thermostatiques BK15 et BK45 à régulateur bilame, les séries MK45-1 et MK45-2 à membrane Hastelloy, les séries à flotteur UNA14, UNA16 et UNA45 avec dispositif DUPLEX, ainsi que les séries thermodynamiques DK47-L et DK47-H à disque. Les corps sont en acier 1.0460 (ASTM A105) ou en acier inoxydable 1.4408 et 1.4027. Les raccords à brides respectent la norme EN 1092-1 PN40 forme B1 et ASME B16.5 Class 150/300. Des raccords à manchon fileté selon EN ISO 228-1 et à souder selon EN 12627 sont également disponibles. Toutes les pièces internes sont en acier inoxydable avec joint de corps en graphite/CrNi.

Ces purgeurs de condensat sont conçus pour les réseaux de vapeur, les échangeurs de chaleur, les cylindres sécheurs, l’industrie chimique, l’agroalimentaire, la production d’énergie et le chauffage urbain. Pour l’arrêt de la vapeur en amont du purgeur, Fergo propose des vannes soupape adaptées aux hautes températures. Pour la protection contre les impuretés, un filtre à tamis en amont prolonge la durée de vie du purgeur. De plus, un contrôleur de circulation en aval permet de vérifier visuellement le bon fonctionnement de la purge.

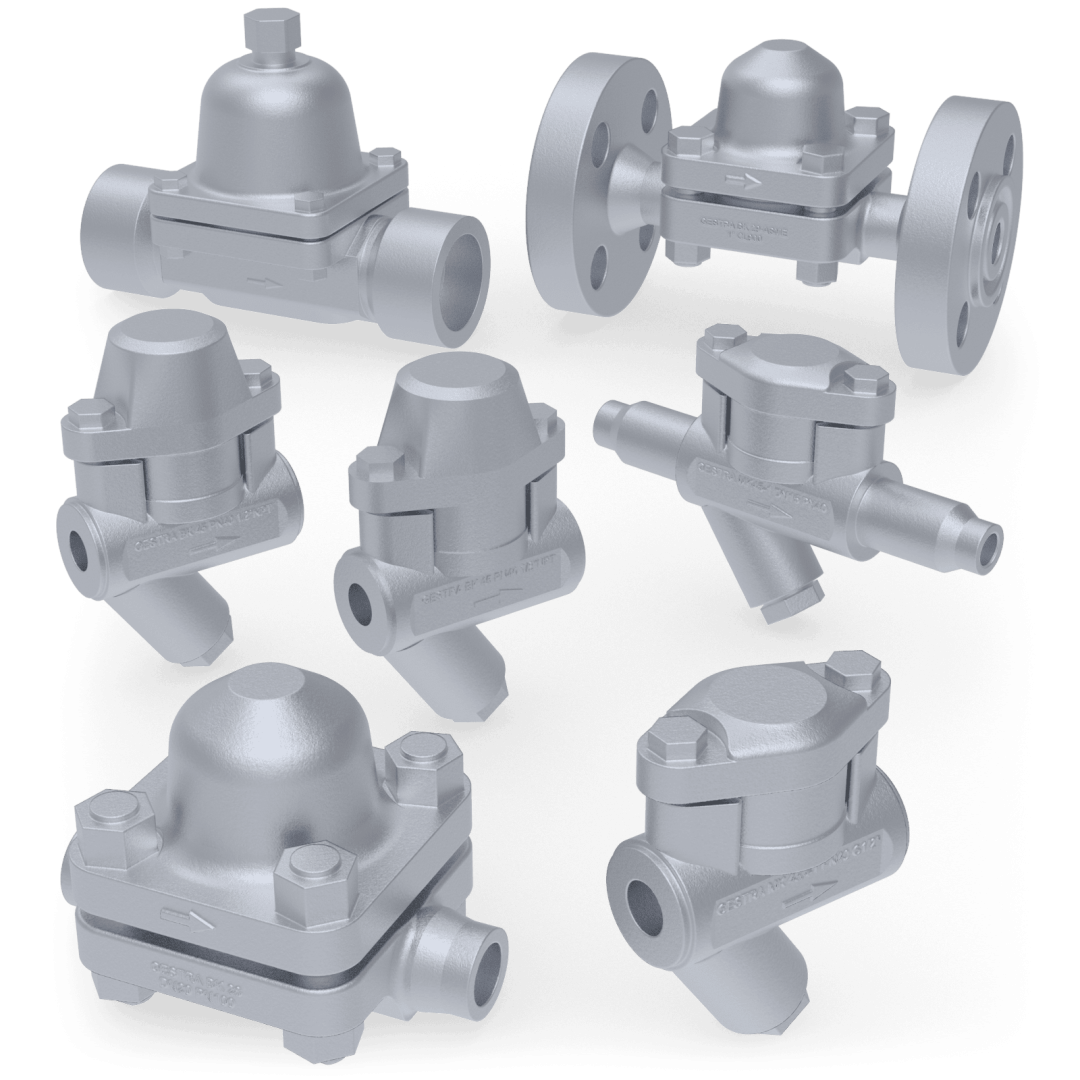

Séries de purgeurs de condensat GESTRA chez Fergo

01 Série BK – Purgeurs thermostatiques à bilame

La série BK de GESTRA utilise un régulateur thermostatique à bilame pour évacuer le condensat dès que sa température descend en dessous de celle de la vapeur vive. La série BK15 est conçue pour les applications à vapeur surchauffée et les charges thermiques élevées. Le régulateur Thermovit en acier inoxydable et acier duplex assure une durée de vie prolongée dans les conditions extrêmes. Les diamètres couvrent DN15 à DN65 au niveau de pression PN40. La série BK45 (Rhombusline) est plus compacte et utilise des plaques duo-acier inoxydable. Elle couvre DN15 à DN25 en PN40. Les deux séries disposent en outre d’une purge d’air automatique, d’une buse étagée et d’un dispositif anti-retour intégré. Le montage est possible dans toutes les orientations.

02 Série MK – Purgeurs thermostatiques à membrane

La série MK de GESTRA utilise un diaphragme de régulation en U en Hastelloy pour extraire le condensat de façon progressive et économe en énergie. La série MK45-1 est équipée d’une membrane tandem 5N1 pour les faibles débits de condensat. La série MK45-2 dispose d’une membrane plate 5N2 pour les débits plus importants. Les deux versions intègrent un filtre à tamis en Y et un dispositif anti-retour. Les diamètres couvrent DN10 à DN25 en PN40. La série MK45A propose en outre des versions avec corps en acier inoxydable 1.4408 pour les applications corrosives. La membrane Hastelloy résiste par conséquent aux condensats acides et aux environnements chimiquement agressifs. Le raccordement est disponible en bride PN40, ANSI Class 150/300 ou manchon fileté selon EN ISO 228-1.

03 Série UNA – Purgeurs à flotteur

La série UNA de GESTRA utilise un mécanisme à flotteur fermé pour évacuer le condensat en continu, proportionnellement au débit entrant. La série UNA14 est disponible en version horizontale (UNA14h) et verticale (UNA14v) pour DN15 à DN25. La série UNA16 couvre DN40 à DN50. La série UNA45hl (Rhombusline) dispose d’un dispositif de réglage DUPLEX avec orifice calibré (AO2 à AO32) pour un ajustement précis de la capacité de purge. Le corps est en acier 1.0460 avec capot en fonte ductile 5.3103 (A395). Le purgeur à flotteur fonctionne en outre sans énergie externe et sans système de contrôle, ce qui réduit les coûts d’exploitation. Les pièces internes en acier inoxydable garantissent une résistance à la corrosion dans les réseaux de vapeur saturée.

Les matériaux en détail

Matériaux des purgeurs de condensat – corps, internes et étanchéité

1. Acier 1.0460 / ASTM A105

Application : toutes les séries BK, MK, UNA et DK en version standard pour réseaux de vapeur industriels.
Température : selon la série et le type de régulateur (jusqu’à 400 °C pour les séries BK).
Avantages : résistance mécanique élevée, compatibilité avec le niveau de pression PN40 et conformité aux brides EN 1092-1 forme B1. L’acier 1.0460 est le matériau de corps standard pour les purgeurs GESTRA dans les réseaux de vapeur haute pression.
Limitations : sensibilité à la corrosion dans les condensats acides. Pour les environnements chimiquement agressifs, une version en acier inoxydable est recommandée.

2. Acier inoxydable 1.4408 (CF8M)

Application : séries MK45A et versions spéciales UNA pour condensats corrosifs, industrie chimique et agroalimentaire.
Température : selon la série.
Avantages : résistance à la corrosion dans les milieux acides et basiques. L’inox 1.4408 prolonge en outre la durée de vie du purgeur dans les installations où le condensat contient des agents chimiques agressifs.
Limitations : coût unitaire supérieur à l’acier 1.0460. Gamme de séries plus restreinte en inox.

3. Acier inoxydable 1.4027

Application : certains modèles BK et UNA avec exigences de résistance à l’usure accrue.
Température : selon la série.
Avantages : dureté élevée et bonne résistance à l’érosion par le condensat à haute vitesse. L’inox 1.4027 est ainsi utilisé pour les composants internes soumis à une forte sollicitation mécanique.
Limitations : résistance à la corrosion inférieure à l’inox 1.4408 dans les milieux fortement acides.

4. Membrane Hastelloy (séries MK)

Application : élément de régulation central des purgeurs thermostatiques à membrane MK45-1, MK45-2 et MK45A.
Température : conçue pour les plages de température de vapeur saturée et surchauffée.
Avantages : l’alliage Hastelloy offre une résistance exceptionnelle à la corrosion et à la fissuration sous contrainte. La membrane tandem (5N1) ou plate (5N2) régule le débit de condensat en fonction de la température de sous-refroidissement. Par conséquent, la vapeur vive reste dans le système.
Limitations : la membrane est un composant d’usure. Un contrôle périodique est recommandé selon les heures de fonctionnement et la qualité du condensat.

5. Régulateur Thermovit inox/duplex (série BK15)

Application : élément de régulation bilame de la série BK15 pour vapeur surchauffée et charges thermiques élevées.
Température : adaptée aux cycles de vapeur surchauffée avec des variations de température importantes.
Avantages : le régulateur Thermovit en acier inoxydable et acier duplex résiste aux chocs thermiques répétés. La buse étagée permet en outre un ajustement progressif de l’ouverture selon le volume de condensat.
Limitations : la série BK15 est dimensionnée pour les charges élevées. Pour les petites quantités de condensat, la série MK45-1 avec membrane tandem est plus adaptée.

6. Joint graphite/CrNi

Application : joint de corps standard pour toutes les séries GESTRA BK, MK, UNA et DK.
Température : jusqu’à 400 °C.
Avantages : le joint composite graphite/CrNi assure une étanchéité fiable entre le corps et le capot sous haute pression et haute température. Le graphite offre une compressibilité élevée, tandis que l’insert CrNi renforce la résistance mécanique.
Limitations : un resserrage des boulons de capot peut être nécessaire après les premiers cycles thermiques. Le joint est un consommable prévu pour un remplacement lors de la maintenance.

Les purgeurs de condensat GESTRA proposés par Fergo sont conformes aux principales normes internationales pour les purgeurs de vapeur. Les purgeurs thermostatiques répondent aux exigences de la norme EN 26553 pour les méthodes d’essai des purgeurs thermostatiques. Les purgeurs thermodynamiques suivent la norme EN 26554. Les raccords à brides sont conformes à EN 1092-1 PN40 et ASME B16.5 Class 150/300. La Directive européenne des Équipements Sous Pression 2014/68/UE (DESP) et la réglementation AD2000 sont couvertes pour les modèles concernés. Les manchons filetés respectent en outre la norme EN ISO 228-1. Les raccords à souder sont conformes à EN 12627.

Les certificats d’usine, les fiches techniques et les déclarations de conformité GESTRA sont disponibles sur la page certificats Fergo. Pour vérifier la compatibilité des matériaux avec un condensat spécifique, l’outil de contrôle de résistance chimique permet une sélection rapide et fiable. Un manomètre installé en amont et en aval permet en outre de surveiller la pression différentielle du purgeur en service.

Fergo propose plus de 216 références de purgeurs de condensat GESTRA disponibles depuis le stock à Neuss, en Allemagne. L’expédition couvre la France, la Belgique, la Suisse, le Luxembourg et l’ensemble de l’Europe. Le délai standard par DHL est de 2 à 7 jours ouvrés. Une option express est également disponible pour les besoins urgents. Toutes les conditions sont détaillées sur la page conditions d’expédition et de paiement.

Pour les projets nécessitant un dimensionnement d’orifice spécifique, un matériau de corps particulier ou un dispositif de réglage DUPLEX, Fergo développe des solutions sur mesure en collaboration avec GESTRA. L’équipe technique accompagne chaque demande, du choix du type de purgeur à la livraison finale.
