Flowserve Atomac ARK2 Clapet anti-retour

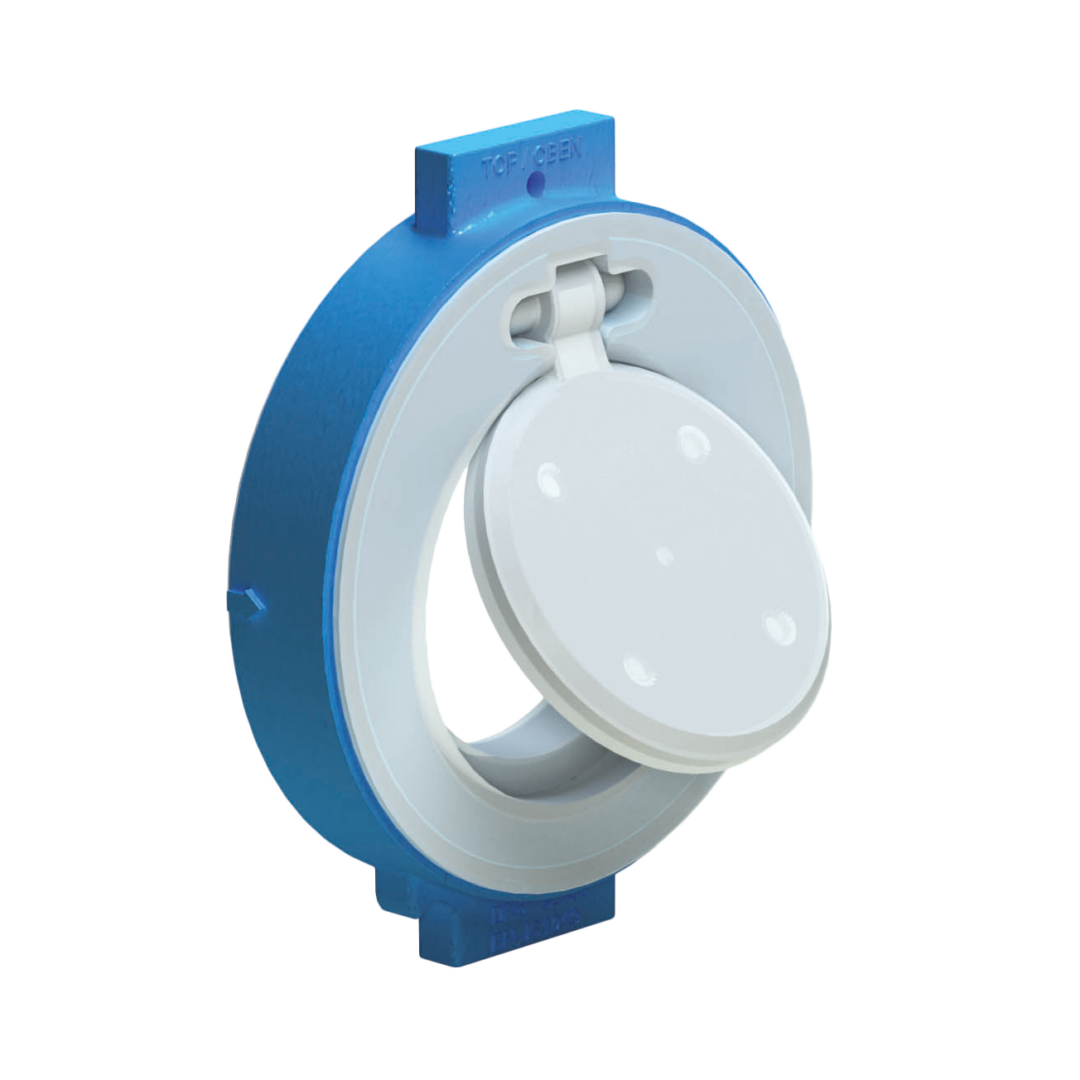

Le clapet anti-retour ARK2 d’ATOMAC, revêtu de PFA, a été spécialement conçu pour l’utilisation de fluides hautement corrosifs et peut remplacer les clapets anti-retour en matériaux fortement alliés. L’ARK2 est une construction en deux parties avec un disque suspendu dans le corps de manière intégrée et oscillant librement. Il peut être monté en position verticale ou horizontale, car grâce à une construction spéciale, le disque se ferme dans le montage horizontal même sans pression du système.
L’ARK2 de FLOWSERVE est un clapet anti-retour en deux parties. Grâce à une surface de siège intégrée dans le revêtement du corps, qui assure l’étanchéité contre le disque en position fermée, toute fuite potentielle est exclue, comme c’est le cas avec un clapet conventionnel en trois parties. Le disque peut osciller librement dans le système de tuyaux sans être gêné par le tuyau de raccordement.
Clapet anti-retour intermédiaire Typ ARK2 (Art.-Nr.: 301-1300-xx) DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400
- Clapet anti-retour revêtu de PFA ATOMAC
- Température d’utilisation max. +200°C
- Longueur utile selon DIN EN 558 (série de base 20)
- Boîtier : fonte à graphite sphéroïdal EN-JS 1049 (GGG40.3) / revêtu de PFA
- Plateau : fonte ductile EN-JS 1049 (GGG40.3) / PFA enrobé
Nom du produit
Clapet anti-retour
Diamètres nominaux
DN50, DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400, 2", 3", 4", 6", 8", 10", 12", 14", 16"
Raccord à bride
PN10, ANSI 150, PN16
Longueur de construction
DIN EN 558-1 série 20
Matériau du boîtier
GGG40+PFA, GGG40+FEP
Clapet
revêtu de PFA, revêtu de FEP
Niveau de pression
PN16
Revêtement
PFA, FEP
Raccordement
Bride
