Vanne soupape à soufflet type VG065

Vanne soupape à soufflet : Bride DIN/ASME

VG065 de FERGO Armaturen GmbH est une solution polyvalente de premier ordre, basée sur une longue expérience industrielle. Grâce à leur construction innovante avec un soufflet soudé à plusieurs couches, ces vannes offrent une étanchéité extrêmement fiable. En outre, la forme conique du cône, orientable à 360°, combinée à un siège intégré, assure non seulement une régulation précise, mais aussi une durée de vie prolongée de la vanne. Dotées d’un volant ergonomique et d’une fabrication précise, les vannes à soufflet sont idéales pour les applications à moyenne et haute pression, comme les installations de vapeur, de vapeur surchauffée, de gaz, d’huile thermique et d’eau surchauffée.

Des corps et des parties supérieures robustes en acier de haute qualité (1.0619/ASTM A216) ainsi que des matériaux de premier choix pour le clapet et le joint garantissent stabilité et résistance, même dans des conditions extrêmes. De même, la vanne à soufflet VG065 est disponible en différentes versions, de DIN PN40 selon EN 1092-1 Forme B à ASME B16.5 à brides en Class 150, 300 et 600. Avec une large gamme de diamètres nominaux de DN 15 à DN 300, ces vannes offrent une étanchéité optimale sans fuite ainsi que la possibilité d’une adaptation spécifique aux exigences individuelles.

Certifiée selon les normes internationales telles que TA Luft, AD2000, ATEX et Firesafe, notre vanne à soufflet VG065 est synonyme de qualité supérieure, de fiabilité et de respect de l’environnement – des valeurs qui ont gagné la confiance de nombreux clients dans toute la région.

Découvrez la gamme de vanne soupape VG065.

Vanne soupape à soufflet FERGO type VG065 en WCB

PN40 (Artikel Nr.: 200-1150-xx) DN 15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300

• Longueur de construction selon EN 558-1, série 1
• Raccord à bride PN40 selon EN 1092-1, forme B
• Classe d’étanchéité A selon EN 12266-1
• Boîtier : 1.0619 (WCB)
• Cône : ASTM A217 CA15 + 13Cr
• Tige : ASTM A276 Type 410
• Soufflet : AISI 321
• Siège de soupape : 1.0619 (WCB) + 13Cr
• Anneaux de garniture : graphite
• Pression nominale : 40bar
• Température max. : +400°C (en fonction de la pression de service)
• Actionnement : Volant (acier)
• TA Luft selon ISO 15848-1

Vanne soupape à soufflet FERGO en WCB selon ASME B16.10

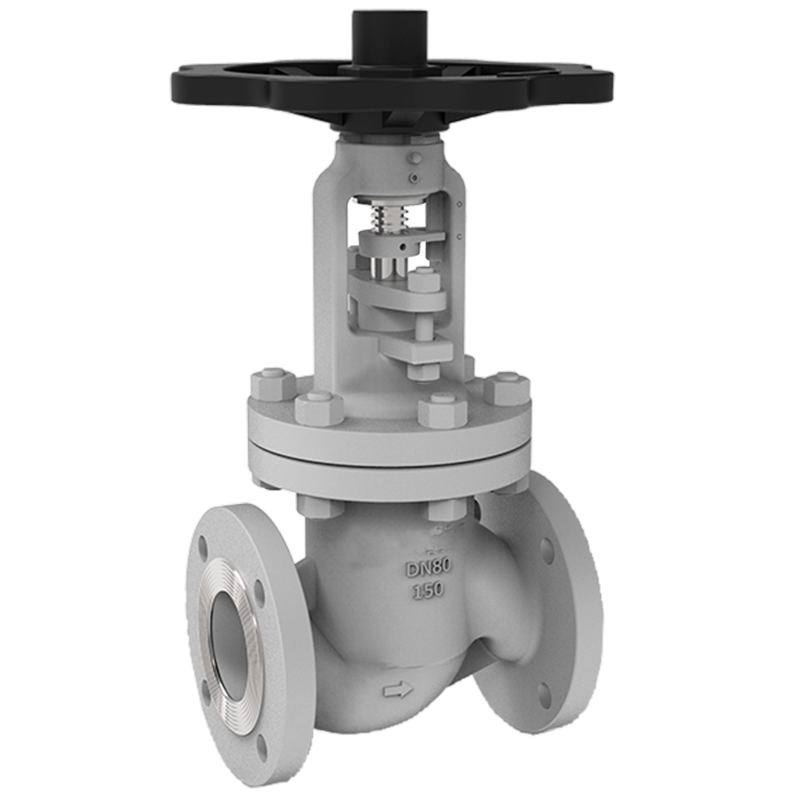

Class150 (Article Nr.: 200-1151-xx) 1/2″, 3/4″, 1″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″, 8″, 10″

• Longueur de construction selon ASME B16.10
• Raccord à bride selon ASME B16.5, Class150, RF
• Test d’étanchéité selon ASME B16.34 (absolument étanche)
• Boîtier : A216 WCB (1.0619)
• Cône : A 217 Gr. CA15 + 13% Cr. (DN15-50), ASTM – A 216 Gr. WCB + 13% Cr. (>DN65)
• Tige : A276 Type 410
• Soufflet : AISI 321 / AISI 316TI
• Siège de soupape : A216 WCB (1.0619) + 13Cr
• Anneaux de garniture : graphite
• Pression nominale : 150lbs (19 bar)
• Température max. : +400°C (en fonction de la pression de service)
• Actionnement : Volant à main (fonte ductile)
• TA Luft selon ISO 15848-1

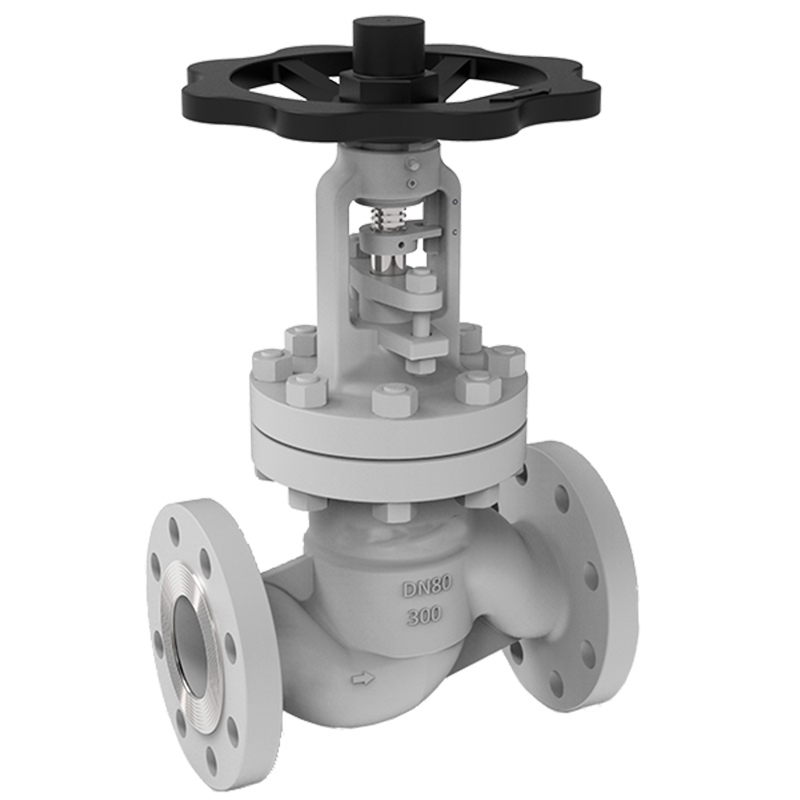

Class300 (Article Nr.: 200-1152-xx) 1/2″, 3/4″, 1″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″, 8″, 10″

• Longueur de construction selon ASME B16.10
• Raccord à bride selon ASME B16.5, Class300, RF
• Test d’étanchéité selon ASME B16.34 (absolument étanche)
• Boîtier : A216 WCB (1.0619)
• Cône : A 217 Gr. CA15 + 13% Cr. (DN15-50), ASTM – A 216 Gr. WCB + 13% Cr. (>DN65)
• Tige : A276 Type 410
• Soufflet : AISI 321 / AISI 316TI
• Siège de soupape : A216 WCB (1.0619) + 13Cr
• Anneaux de garniture : graphite
• Pression nominale : 300lbs (50 bar)
• Température max. : +400°C (en fonction de la pression de service)
• Actionnement : Volant à main (fonte ductile)
• TA Luft selon ISO 15848-1

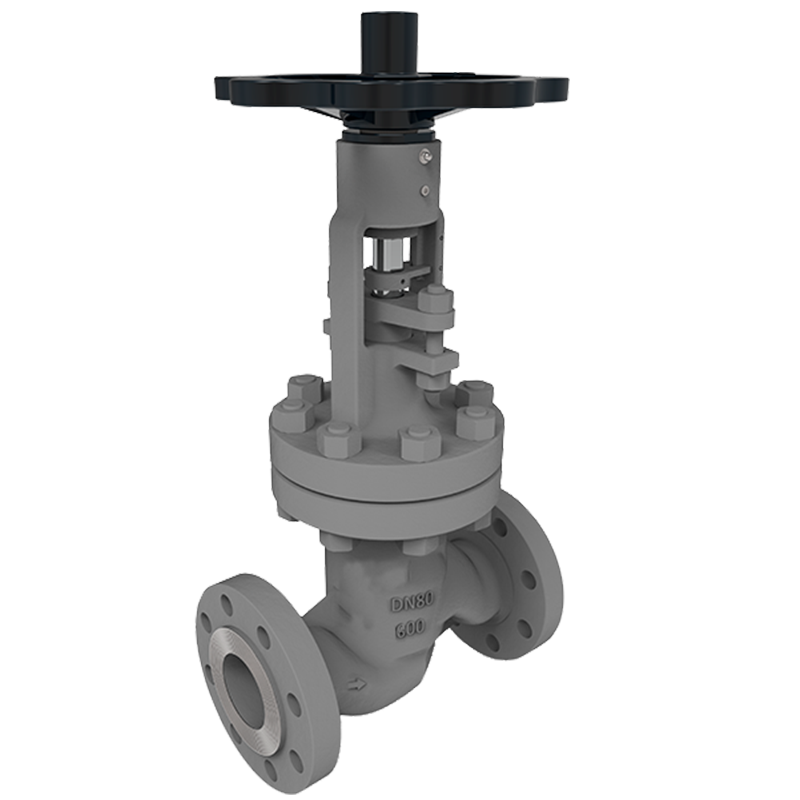

Class600 (Artikel Nr.: 200-1153-xx) 1/2″, 3/4″, 1″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″, 8″, 10″

• Longueur de construction selon ASME B16.10
• Raccord à bride selon ASME B16.5, Class600, RF
• Test d’étanchéité selon ASME B16.34 (absolument étanche)
• Boîtier : A216 WCB (1.0619)
• Cône : A276 Type 410 / CA15 stellité
• Tige : A276 Type 410
• Soufflet : AISI 321
• Siège de soupape : A216 WCB (1.0619) stellité
• Anneaux de garniture : graphite
• Pression nominale : 600lbs (100 bar)
• Température max. : +400°C (en fonction de la pression de service)
• Actionnement : Volant à main (fonte ductile)
• TA Luft selon ISO 15848-1

Vanne soupape à soufflet sur demande :

• Vanne soupape à soufflet pneumatique
• Vanne soupape à soufflet éléctrique
• autres matériaux
• autres connexions
• Isolation thermique avec manteau
• certifications supplémentaires
