Vanne soupape à soufflet pour vapeur Type UV116

Vannes soupape pour vapeur, eau chaude

Les vannes d’arrêt UV116, UV216 sont des vannes soupape manuelles destinées à la fermeture des débits de fluides. Elles se distinguent par leur grande étanchéité. Leur avantage réside dans leur construction compacte. Elles sont équipées d’un siège inversé qui permet de remplacer le presse-étoupe en cours de fonctionnement lorsque la vanne est ouverte.

Application : Ces vannes sont destinées à être utilisées dans les techniques de chauffage, principalement dans les conduites d’eau chaude, UV216 le cas échéant dans les circuits de vapeur. La large gamme de diamètres nominaux proposés permet d’utiliser ces vannes depuis les débits les plus faibles (p. ex. vannes de prélèvement d’échantillons) jusqu’aux débits les plus importants sur les lignes principales.

Fluides de travail : les vannes sont conçues pour isoler l’eau, la vapeur d’eau (UV216 uniquement), l’air et d’autres fluides neutres compatibles avec le matériau de la vanne.

Positions de montage : Les vannes peuvent être installées dans n’importe quelle position, mais il faut s’assurer que l’opérateur a suffisamment de place pour actionner le volant. Le sens d’écoulement est déterminé par les flèches sur le corps. Le sens d’écoulement opposé est autorisé lorsque les valeurs de chute de pression d’arrêt sont limitées.

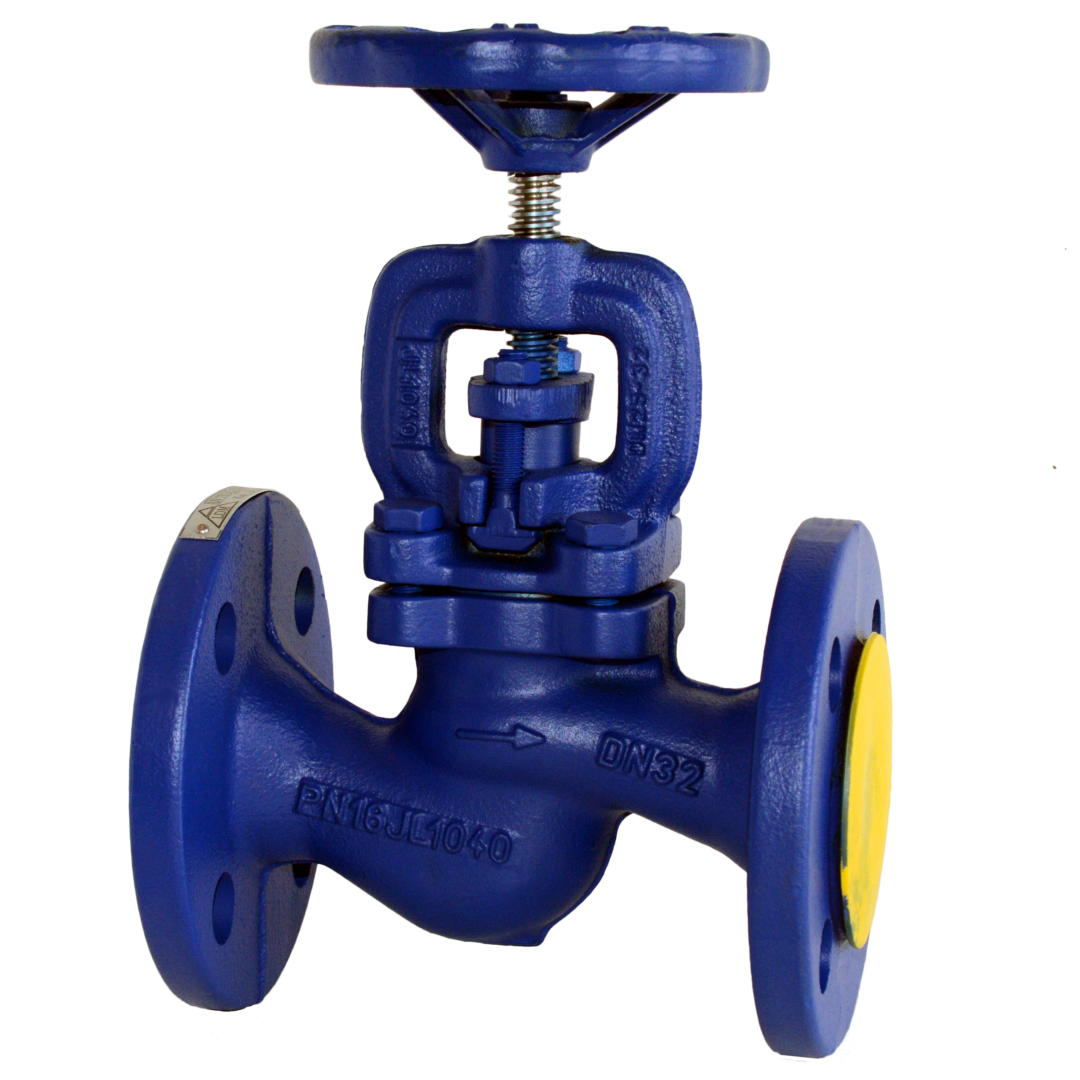

Vanne d’arrêt UV 116 S13 16/300 (Réf. : 200-0116-xx)

• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
• Pression nominale : PN16
• Longueur de construction selon EN 558-1, série 1
• Raccord à bride PN16 avec bande d’étanchéité grossière type B1, EN 1092-2
• Taux de fuite BN1 selon DIN 3230 (4/1982)
• Boîtier : fonte grise EN-JL1040
• Cône à disque : acier inoxydable 1.4021
• Siège de soupape : acier inoxydable 1.4006
• Presse-étoupe : graphite
• Plage de température de service : +2°C à +300°C
• actionnement : Volant à main
