PFA-Armaturen von Flowserve: Atomac & Durco ab Lager kaufen

PFA-ausgekleidete Kugelhähne, Kükenhähne, Rückschlagventile, Schaugläser und Schmutzfänger, GGG40.3 mit PFA, DN15 bis DN400, PN10/16 und ANSI 150, TA-Luft.

Jetzt im Shop kaufen

PFA Armaturen

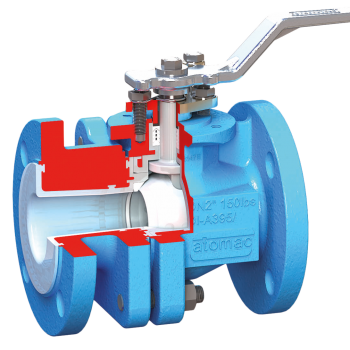

  • AKH3 Atomac PFA Kugelhahn

    AKH3 Atomac PFA Kugelhahn

    Nennweiten: 1" – 14"

    Flanschanschluss: ANSI 150

    Baulänge: ANSI B 16.10, kurz

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

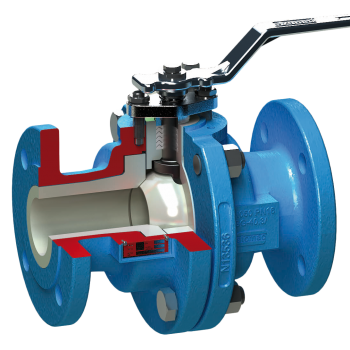

  • Flowserve Atomac Kugelhahn AKH5

    Flowserve Atomac Kugelhahn AKH5

    Nennweiten: DN25 – DN150, 1" – 6"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+Keramik

    Auskleidung: Keramik

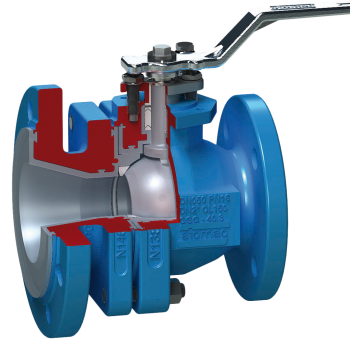

  • AKH6 Kugelhahn ATOMAC

    AKH6 Kugelhahn ATOMAC

    Flanschanschluss: PN10, ANSI 150, PN16

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Stopfbuchspackung: PTFE, PTFE+Grafit

    Kugelmaterial: PFA beschichtet, FEP beschichtet, Keramik

    Auskleidung: PFA, FEP

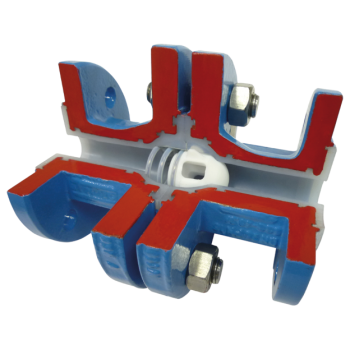

  • AKR2 Kolbenrückschlagventil ATOMAC

    AKR2 Kolbenrückschlagventil ATOMAC

    Nennweiten: DN15 – DN200, 1/2" – 8"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1, ANSI B 16.5

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

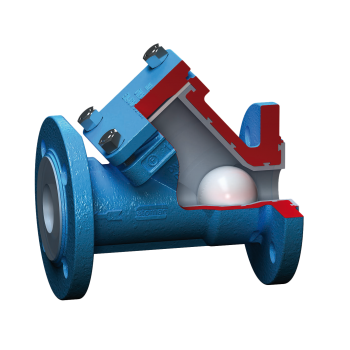

  • ARL PFA Kugelrückschlagventil

    ARL PFA Kugelrückschlagventil

    Nennweiten: DN25 – DN80, 1" – 3"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

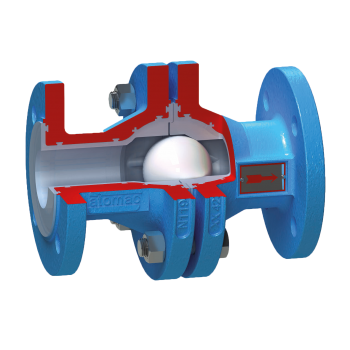

  • Flowserve Atomac Kugelrückschlagventil ARV2

    Flowserve Atomac Kugelrückschlagventil ARV2

    Nennweiten: DN15- DN200, 1/2" – 8"

    Flanschanschluss: PN10, ANSI 150, PN16

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

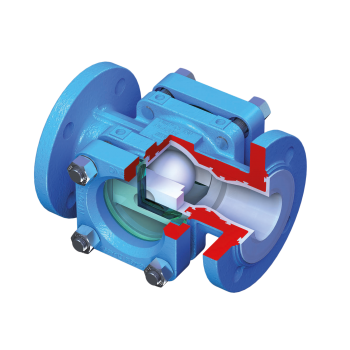

  • ARV/SG Schauglas mit integrierter Rückschlagarmatur

    ARV/SG Schauglas mit integrierter Rückschlagarmatur

    Nennweiten: DN25 – DN150, 1" – 4"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

  • Flowserve Atomac Schauglas ASG

    Flowserve Atomac Schauglas ASG

    Nennweiten: DN25 – DN250, 1" – 10"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

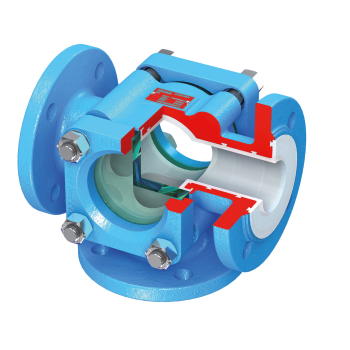

  • Flowserve Atomac 3-Wege Schauglas ASG3

    Flowserve Atomac 3-Wege Schauglas ASG3

    Nennweiten: DN25 – DN100, 1", 2", 3", 4"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

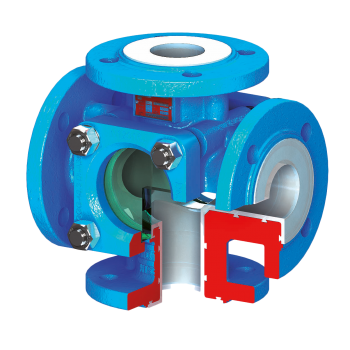

  • FLOWSERVE ATOMAC ASG4 Schauglas

    FLOWSERVE ATOMAC ASG4 Schauglas

    Nennweiten: DN25, DN50, DN80, 1", 2", 3"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

Produktübersicht

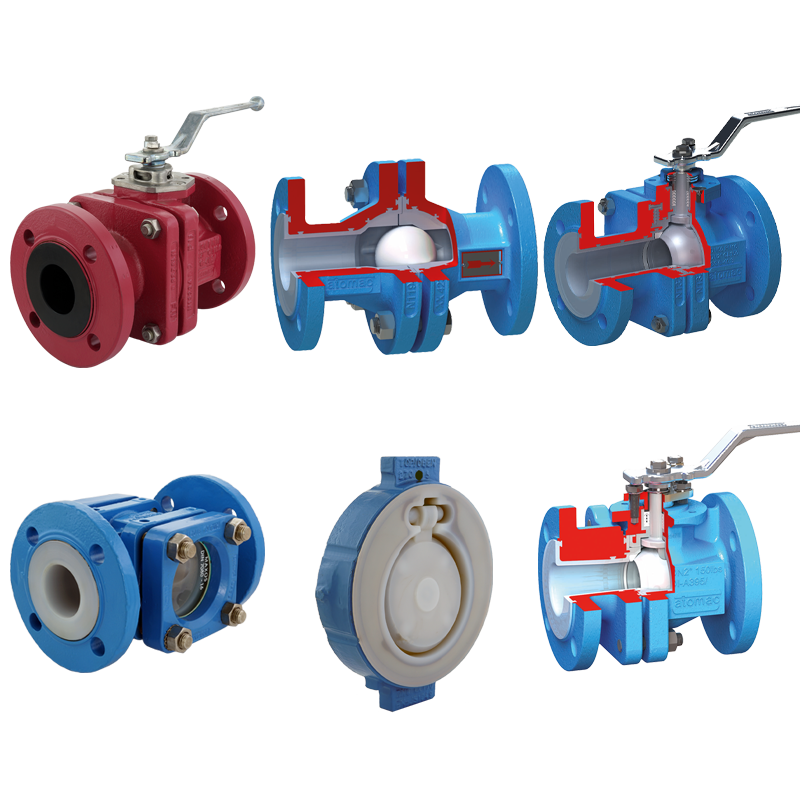

PFA-Armaturen: ausgekleidete Ventile für aggressive Medien

PFA-Armaturen kombinieren ein robustes Metallgehäuse mit einer chemisch nahezu universell beständigen Kunststoffauskleidung. Der Fluorkunststoff PFA (Perfluoralkoxy) kleidet dabei alle medienberührten Flächen vollständig aus. Dadurch widersteht die Armatur konzentrierten Säuren, Laugen und Halogenverbindungen bis +200 °C. Gleichzeitig verhindert die glatte Antihaft-Oberfläche Anhaftungen und Kontamination des Prozessmediums.

Fergo liefert deshalb PFA-ausgekleidete Armaturen des Herstellers Flowserve aus den bewährten Serien Atomac und Durco. Das Sortiment umfasst Kugelhähne (AKH2.2, AKH3, AMP3), Rückschlagarmaturen (ARV2, ARL, ARK2), Kükenhähne (T4E), Schaugläser (ASG) und Schmutzfänger (ASF). Die Nennweiten reichen von DN15 bis DN400. Anschlüsse gibt es außerdem als Flansch PN10/16 nach DIN EN 1092-2 oder nach ANSI Class 150. Die Baulänge folgt zudem der EN 558 Reihe 1.

PFA-Armaturen kommen in der chemischen und petrochemischen Industrie, in Pharmaanlagen, in der Halbleiterfertigung und in der Lebensmittelproduktion zum Einsatz. Für explosionsgefährdete Bereiche stehen darüber hinaus leitfähige PFA-L-Auskleidungen zur Verfügung. Fergo unterstützt zusätzlich bei Antriebsauslegung und Montage – vom Handhebel bis zum kompletten Automatisierungspaket.

Unterkategorien & Produkttypen: PFA-Armaturen nach Bauart

01 PFA Kugelhähne – 2-Wege und 3-Wege (AKH, AMP3)

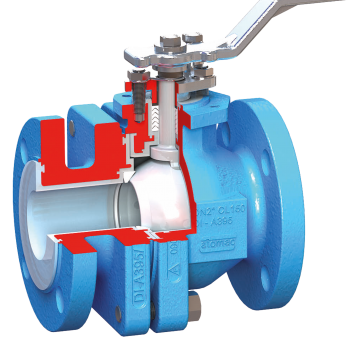

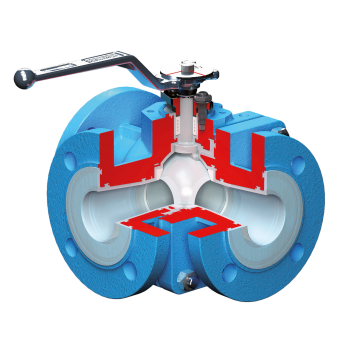

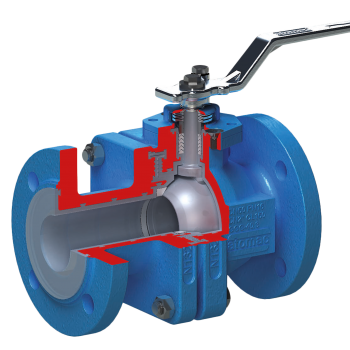

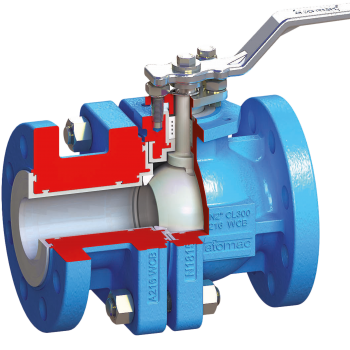

Die PFA Kugelhähne der Atomac-Serien AKH2.2 und AKH3 sperren aggressive Medien dicht ab. Die Kugel besteht dabei aus Stahlguss 1.0619 mit PFA-Ummantelung, die Sitzringe aus PTFE. Der 3-Wege-Kugelhahn AMP3 übernimmt zudem Verteil- und Mischfunktionen mit L- oder T-Bohrung. Alle Ausführungen sind TA-Luft-konform und mit Antrieb lieferbar.

02 PFA Rückschlagarmaturen (ARV2, ARL, ARK2)

Die PFA Rückschlagarmaturen verhindern Rückfluss in korrosiven Prozessleitungen. Das Kugelrückschlagventil ARV2 arbeitet mit PTFE-Vollkugel im zweiteiligen Gehäuse. Die ARL-Variante reduziert dagegen den Druckverlust durch ihre 45°-Einbauposition. Die Rückschlagklappe ARK2 im Sandwich-Design passt außerdem zwischen Flansche in horizontaler und vertikaler Lage.

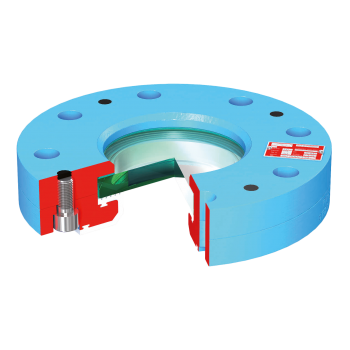

03 PFA Schaugläser (ASG, ARV/SG)

Die PFA Schaugläser der ASG-Serie machen den Durchfluss aggressiver Medien sichtbar. Eine Scheibe aus Borosilikatglas nach DIN 7080 sitzt dabei im PFA-ausgekleideten Gehäuse. Die Kombination ARV/SG vereint darüber hinaus Rückschlagventil und Schauglas in einer kompakten Baueinheit. Der maximale Betriebsdruck beträgt 16 bar.

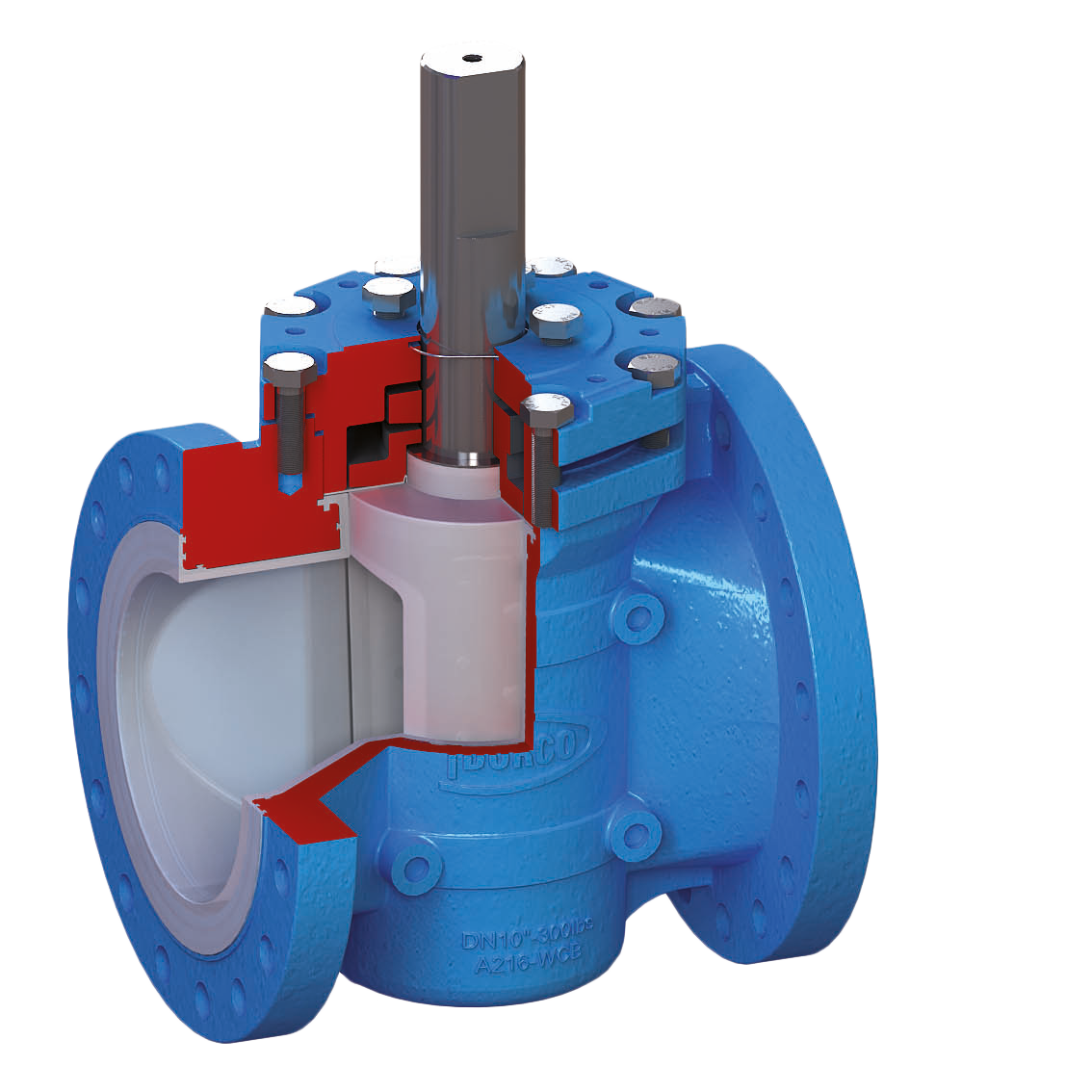

04 PFA Kükenhähne (Durco T4E)

Der PFA Kükenhahn Durco T4E arbeitet mit konisch sitzendem Küken und 90°-Schaltwinkel. Der selbstnachstellende Sitz kompensiert dabei Verschleiß und sichert dauerhafte Dichtheit. Diese Bauart bewährt sich deshalb bei feststoffbeladenen und kristallisierenden Medien. Lieferbar nach DIN- und ASME/ANSI-Standard in verschiedenen Baulängen.

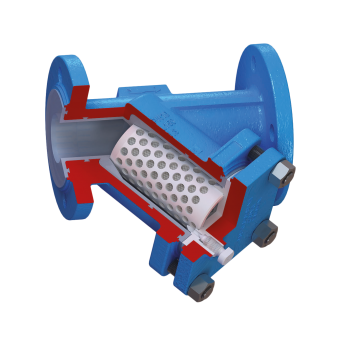

05 PFA Schmutzfänger (ASF)

Die PFA Schmutzfänger der ASF-Serie schützen nachgeschaltete Armaturen und Pumpen vor Partikeln. Der wechselbare Filterkorb besteht aus PTFE mit ETFE-Gewebe und einer Maschenweite von 300 µm. Somit bleibt auch die Filtration vollständig korrosionsbeständig. Standard- und leitfähige Ausführungen sind ab Lager verfügbar.

Werkstoffe im Detail: PFA-Armaturen richtig auslegen

Gehäuse und Auskleidung

1. Sphäroguss GGG40.3 / EN-JS 1049 mit PFA-Auskleidung (Standard)
Einsatzbereich: konzentrierte Säuren und Laugen, Chlorchemie, Beizen, aggressive Lösungsmittel in Chemie, Pharma und Halbleiterfertigung
Temperatur: −20 °C bis +200 °C
Vorteile: mechanische Stabilität des Gussgehäuses, nahezu universelle Chemikalienbeständigkeit der PFA-Schicht, glatte Antihaft-Oberfläche
Einschränkungen: begrenzt für stark abrasive Feststoffe, Auskleidung empfindlich gegen mechanische Beschädigung
2. PFA-L – leitfähige PFA-Auskleidung (antistatisch)
Einsatzbereich: explosionsgefährdete Bereiche (ATEX), brennbare Lösungsmittel, Medien mit elektrostatischer Aufladungsneigung
Temperatur: −20 °C bis +200 °C
Vorteile: leitet elektrostatische Ladungen sicher ab, gleiche Chemikalienbeständigkeit wie Standard-PFA, verfügbar für Kugelhähne und Schmutzfänger
Einschränkungen: Aufpreis gegenüber der Standardauskleidung, projektabhängige Lieferzeit bei Sondergrößen
3. Stahlguss 1.0619 mit PFA-Ummantelung (Kugel und Spindel)
Einsatzbereich: Kugeln und Spindeln der AKH- und AMP-Kugelhähne für drucktragende Innenteile
Temperatur: −20 °C bis +200 °C
Vorteile: hohe Formstabilität unter Druck, vollständige PFA-Kapselung des Metallkerns, dauerhafte Schaltbarkeit
Einschränkungen: nicht für Medien geeignet, die PFA angreifen (z. B. elementares Fluor, geschmolzene Alkalimetalle)

Kugel-, Sitz- und Funktionswerkstoffe

1. PTFE – Vollkugeln und Sitzringe
Einsatzbereich: Sitzringe aller Kugelhähne, PTFE-Vollkugeln der Rückschlagventile ARV2 und ARL
Temperatur: −200 °C bis +200 °C (armaturenspezifisch begrenzt)
Vorteile: nahezu universelle chemische Beständigkeit, sehr geringer Reibwert, FDA-konform für Lebensmittelanwendungen
Einschränkungen: Kaltfluss unter Dauerlast, geringere Formstabilität als ummantelte Metallkugeln
2. Keramik-Kugel (Sonderausführung)
Einsatzbereich: abrasive Suspensionen, kristallisierende Medien, hochreine Prozesse mit erhöhtem Verschleiß
Temperatur: bis +200 °C (im PFA-Armaturenverbund)
Vorteile: extreme Härte und Verschleißfestigkeit, chemisch inert, lange Standzeit bei Feststoffanteilen
Einschränkungen: schlagempfindlich, Sonderausführung mit Aufpreis und längerer Lieferzeit
3. Borosilikatglas nach DIN 7080 (Schaugläser)
Einsatzbereich: Sichtscheiben der ASG-Schaugläser und der ARV/SG-Kombinationen
Temperatur: bis +200 °C, hohe Temperaturwechselbeständigkeit
Vorteile: druckfest bis 16 bar, chemisch resistent, klare Sichtkontrolle des Prozessmediums
Einschränkungen: nicht für Flusssäure und heiße konzentrierte Laugen geeignet
4. PTFE-Filterkorb mit ETFE-Gewebe (Schmutzfänger)
Einsatzbereich: wechselbare Filtereinsätze der ASF-Schmutzfänger, Maschenweite 300 µm
Temperatur: bis +150 °C (ETFE-Gewebe)
Vorteile: vollständig fluorkunststoffbasierte Filtration, korrosionsbeständig, werkzeugarm wechselbar
Einschränkungen: feinere Maschenweiten nur auf Anfrage, regelmäßige Reinigung erforderlich

Zertifikate & Normen für PFA-Armaturen

Flowserve PFA-Armaturen entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung. Die Flanschanschlüsse folgen DIN EN 1092-2, die Baulängen der EN 558 Reihe 1. Für den internationalen Einsatz liefert der Hersteller Flowserve außerdem Ausführungen nach ASME/ANSI Class 150. Die Dichtheit prüft das Werk nach DIN EN 12266-1 mit Leckrate B.

Emissionsrelevante Anwendungen deckt die TA-Luft-Zulassung ab. Für Anlagen nach AD2000-Regelwerk sind zudem Ausführungen gemäß Merkblatt A4 verfügbar. Die Fertigung erfolgt nach ISO 9001. Eine vollständige Übersicht aller Zertifizierungen finden Sie auf der Zertifikateseite. Die Beständigkeit der PFA-Auskleidung gegen Ihr Prozessmedium prüfen Sie darüber hinaus mit dem Fergo Beständigkeitstool.

Lieferung & Verfügbarkeit

Fergo führt über 25.000 Industriearmaturen ab Lager. Darunter befinden sich mehr als 130 PFA-Armaturen der Serien AKH, AMP3, ARV2, ARL, ARK2, T4E, ASG und ASF – sofort lieferbar in allen gängigen Nennweiten. Bestellungen kommissioniert Fergo noch am gleichen Werktag. Per Expressversand erfolgt die Auslieferung deshalb innerhalb der nächsten Werktage.

Die Lieferung erfolgt innerhalb der DACH-Region – Deutschland, Österreich und die Schweiz. Kleinere Sendungen versendet Fergo über DHL, schwere Flanscharmaturen und Sammellieferungen dagegen per Spedition. Details zu Versandkosten und Expressoptionen finden Sie auf der Seite Versand- und Zahlungsbedingungen. Für Antriebsauslegung, Montage kompletter Automatisierungssätze oder projektbezogene Großmengen erstellt der Fergo-Vertrieb kurzfristig ein Angebot.
