Vannes revêtues PFA Flowserve – Atomac et Durco

Fergo fournit des vannes revêtues PFA du fabricant Flowserve. Vannes boisseau, clapets anti-retour, vannes coniques, filtres et contrôleurs en GGG40.3 revêtu PFA, de DN15 à DN400, PN10/16, pour la chimie et la pharma.

Acheter en ligne sur le shop →

Keine Produkte gefunden.

Présentation des produits

Vannes revêtues PFA – DN15 à DN400, PN10 à PN16, certifiées TA-Luft

La vanne revêtue PFA utilise un revêtement intérieur en perfluoroalkoxy (PFA) lié au corps en fonte ductile GGG40.3. Ce fluoropolymère assure une inertie chimique quasi totale face aux acides concentrés, aux bases fortes et aux solvants organiques. La plage de température s’étend de –20 °C à +200 °C. Par conséquent, le fluide n’entre jamais en contact avec le métal du corps. Ce principe protège à la fois la conduite contre la corrosion et le fluide contre toute contamination métallique. Toutes les vannes revêtues PFA proposées par Fergo proviennent du fabricant Flowserve, référence mondiale en robinetterie revêtue pour les process chimiques.

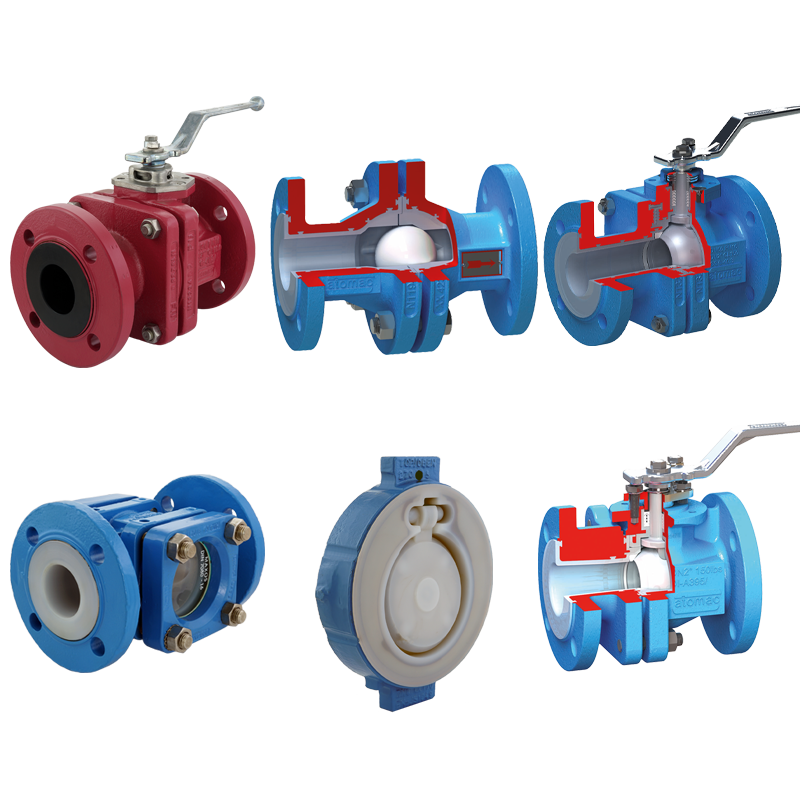

La gamme Fergo comprend les vannes boisseau Atomac AKH2, AKH2.2 et AKH3 à passage intégral, la vanne boisseau 3 voies AMP3, les clapets anti-retour à bille ARV2 et à clapet ARK2, les vannes coniques Durco T4E1 et T4E2 (Sleeveline), les contrôleurs de circulation ASG avec verre borosilicate selon DIN 7080, ainsi que les filtres à tamis ASF avec panier PTFE et tissu filtrant ETFE. Les dimensions entre faces respectent la norme EN 558-1 série 1. Les raccords à brides sont conformes à EN 1092-2 PN16 et ASME B16.5 Class 150. L’étanchéité est testée selon API 598 et DIN EN 12266-1. En outre, des versions en PFA-L (PFA conducteur) et avec bille céramique sont disponibles pour les applications spécifiques.

Ces vannes revêtues PFA sont conçues pour l’industrie chimique, la pharmacie, la pétrochimie, le traitement de surface, la fabrication de semi-conducteurs et le traitement de l’eau. Pour les process automatisés, chaque vanne peut être équipée d’actionneurs pneumatiques ou électriques via l’interface de montage ISO 5211 intégrée.

Catégories de vannes revêtues PFA chez Fergo

01 Vannes boisseau revêtues PFA/PTFE

La catégorie vannes boisseau revêtues PFA/PTFE comprend les séries Flowserve Atomac AKH2 (DN150–DN250, garniture réglable), AKH2.2 (DN15–DN200, garniture TA-Luft à chevrons PTFE préchargés) et AKH3 (DN15–DN100, conception compacte). Toutes les versions offrent un passage intégral et un corps en GGG40.3 entièrement revêtu PFA. La série AMP3 à 3 voies est disponible avec bille en L ou en T pour des schémas de commutation variés, de DN25 à DN100. La série AtoStar en acier inoxydable avec revêtement PFA complète en outre la gamme pour les applications pharmaceutiques et les salles blanches. Les sièges en PTFE assurent une fermeture étanche sans bulle.

02 Clapets anti-retour revêtus PFA/PTFE

La catégorie clapets anti-retour revêtus PFA/PTFE regroupe les séries Flowserve Atomac ARV2 (clapet à bille PTFE pleine, passage intégral, DN15–DN200) et ARK2 (clapet à battant revêtu PFA, montage wafer). La série ARL est un clapet à bille pour petits diamètres. La série ARV/SG combine un clapet anti-retour et un contrôleur de circulation en un seul corps, ce qui réduit l’encombrement et permet la vérification visuelle de la fonction anti-retour. Le montage est possible en position horizontale et verticale selon la série.

03 Vannes coniques revêtues PFA/PTFE

La catégorie vannes coniques revêtues PFA/PTFE comprend les séries Flowserve Durco T4E1 et T4E2 (Sleeveline). Le boisseau conique revêtu PFA assure une fermeture étanche avec un couple de manœuvre réduit. Ces vannes sont disponibles en DIN PN16/40 et ANSI Class 150/300, pour des températures jusqu’à 204 °C. La conception Sleeveline utilise en outre un manchon PFA auto-compensé qui maintient l’étanchéité malgré les cycles thermiques et l’usure. La série T4E est ainsi particulièrement adaptée aux process chimiques avec changements de température fréquents.

04 Contrôleurs de circulation revêtus PFA/PTFE

La catégorie contrôleurs de circulation revêtus PFA/PTFE comprend la série Flowserve Atomac ASG. Le corps en GGG40.3 revêtu PFA est équipé d’un verre borosilicate selon DIN 7080 pour une surveillance visuelle du process. Ce verre résiste aux hautes températures, aux contraintes mécaniques et à la corrosion chimique. Par conséquent, l’opérateur peut vérifier la présence, la couleur et le sens d’écoulement du fluide sans interrompre le process. La gamme couvre les DN25 à DN250 en PN16.

05 Filtres tamis revêtus PFA/PTFE

La catégorie filtres tamis revêtus PFA/PTFE comprend la série Flowserve Atomac ASF. Le corps en GGG40.3 revêtu PFA abrite un panier filtrant en PTFE avec tissu filtrant en ETFE. La taille de maille standard est de 300 µm. En outre, le filtre protège les vannes et les instruments en aval contre les particules solides dans les fluides chimiquement agressifs. Le nettoyage du panier s’effectue sans démontage complet du corps. La gamme couvre les DN25 à DN200 en PN16.

Les matériaux en détail

Matériaux des vannes revêtues PFA – corps, revêtement et étanchéité

1. Corps en fonte ductile GGG40.3 (EN-JS 1049) avec revêtement PFA

Application : toutes les séries Flowserve Atomac et Durco pour acides, bases, solvants et fluides à haute pureté.
Température : de –20 °C à +200 °C.
Avantages : la fonte ductile GGG40.3 offre la résistance mécanique nécessaire au niveau de pression PN16. Le revêtement PFA lié au corps assure une inertie chimique quasi totale et empêche toute contamination du fluide par le métal. La combinaison GGG40.3 + PFA est le standard industriel pour la robinetterie chimique revêtue.
Limitations : la température maximale de 200 °C exclut les applications vapeur haute pression. De plus, le revêtement PFA peut être endommagé par des chocs mécaniques violents ou des particules très abrasives.

2. Revêtement PFA-L (PFA conducteur)

Application : fluides pouvant générer des charges électrostatiques, solvants organiques inflammables et process en zone ATEX.
Température : de –20 °C à +200 °C.
Avantages : le PFA conducteur (PFA-L) dissipe les charges électrostatiques accumulées par le passage du fluide. Cette propriété réduit par conséquent le risque d’étincelles dans les environnements à atmosphère explosive. La résistance chimique reste identique au PFA standard.
Limitations : la conductivité est limitée à la couche de revêtement. Un système de mise à la terre complet de l’installation reste nécessaire en complément.

3. Bille en PTFE pleine (clapets ARV2)

Application : clapets anti-retour à bille pour fluides chimiquement agressifs dans les conduites de process.
Température : de –20 °C à +200 °C.
Avantages : le PTFE offre une inertie chimique totale et un faible coefficient de friction. La bille pleine en PTFE assure une étanchéité fiable sans pièce métallique en contact avec le fluide. De plus, le poids réduit du PTFE permet une ouverture à faible différence de pression.
Limitations : résistance mécanique inférieure aux billes métalliques revêtues. Le PTFE est en outre sensible à la déformation plastique sous forte charge statique prolongée.

4. Bille céramique (série AKH5)

Application : fluides abrasifs, boues, suspensions et process à haute température avec particules en suspension.
Température : au-delà de 200 °C selon la configuration.
Avantages : la céramique offre une résistance à l’abrasion et aux chocs thermiques nettement supérieure au PFA et au PTFE. La surface ultra-lisse minimise en outre le totraum (volume mort) et réduit les risques de contamination croisée.
Limitations : coût unitaire élevé. La céramique nécessite de plus un couple de manœuvre plus précis pour éviter les éclats au niveau des portées de siège.

5. Siège PTFE (vannes boisseau AKH)

Application : toutes les vannes boisseau Atomac AKH2, AKH2.2, AKH3 et AMP3.
Température : de –20 °C à +200 °C.
Avantages : le siège en PTFE préchargé par ressorts à coupelles (Belleville) assure une fermeture étanche sans bulle sur toute la plage de température. La série AKH2.2 dispose en outre d’un presse-étoupe à chevrons PTFE certifié TA-Luft pour les applications toxiques et corrosives.
Limitations : le PTFE est un consommable d’usure. Un remplacement périodique des sièges est recommandé selon le nombre de cycles et la nature du fluide.

6. Verre borosilicate DIN 7080 (contrôleurs ASG)

Application : contrôleurs de circulation Atomac ASG pour la surveillance visuelle du process dans les conduites revêtues PFA.
Température : selon les spécifications du corps et du joint.
Avantages : le verre borosilicate offre une résistance aux chocs thermiques, aux contraintes mécaniques et à la corrosion chimique. La transparence optique permet par conséquent un contrôle visuel fiable de la présence et de la couleur du fluide.
Limitations : le verre borosilicate nécessite un serrage de bride contrôlé pour éviter les fissures sous pression. Un joint PFA protège en outre la portée de verre contre le contact direct avec le fluide.

Les vannes revêtues PFA Flowserve proposées par Fergo répondent aux principales normes internationales de robinetterie industrielle. La série AKH2.2 dispose de la certification TA-Luft grâce à sa garniture à chevrons PTFE préchargés. Les séries concernées sont en outre conformes AD2000-A4 pour les équipements sous pression. La Directive européenne des Équipements Sous Pression 2014/68/UE (DESP) est couverte. Les dimensions entre faces respectent la norme EN 558-1 série 1. Les raccords à brides suivent EN 1092-2 PN16 et ASME B16.5 Class 150. L’étanchéité de chaque vanne est testée selon API 598 et DIN EN 12266-1 (taux de fuite B). L’interface de montage ISO 5211 standardise en outre l’installation des actionneurs pneumatiques et électriques.

Les certificats d’usine, les fiches techniques et les déclarations de conformité sont disponibles sur la page certificats Fergo. Pour vérifier la compatibilité du revêtement PFA avec un fluide spécifique, l’outil de contrôle de résistance chimique permet une sélection rapide et fiable.

Fergo propose plus de 138 références de vannes revêtues PFA Flowserve disponibles depuis le stock à Neuss, en Allemagne. L’expédition couvre la France, la Belgique, la Suisse, le Luxembourg et l’ensemble de l’Europe. Le délai standard par DHL est de 2 à 7 jours ouvrés. Une option express est également disponible pour les besoins urgents. Toutes les conditions sont détaillées sur la page conditions d’expédition et de paiement.

Pour les projets nécessitant un revêtement PFA-L conducteur, une bille céramique, un diamètre nominal spécifique ou un actionneur pneumatique ou électrique prémonté, Fergo développe des solutions sur mesure. L’équipe technique accompagne chaque demande en collaboration avec Flowserve, de la spécification initiale à la livraison finale.
