Industriearmaturen Stellungsregler

Stellungsregler von SIEMENS, PMV und BÜRKERT

Fergo liefert elektropneumatische Stellungsregler der Marken SIEMENS, PMV und BÜRKERT. Digitale Positionierung für pneumatische Schwenk- und Hubantriebe, 4–20 mA / 0–10V, HART, Profibus, ATEX, IP66/67.

Jetzt im Shop kaufen →

Stellungsregler
Produktübersicht

Stellungsregler – SIEMENS SIPART PS2, PMV und BÜRKERT für pneumatische Antriebe

Der Stellungsregler (Positioner) vergleicht permanent das analoge Sollwertsignal (4–20 mA oder 0–10V) mit der tatsächlichen Position des pneumatischen Antriebs und regelt den Luftdruck entsprechend nach. Dadurch erreicht die Regelarmatur eine präzise und reproduzierbare Positionierung über den gesamten Hubbereich. Der Stellungsregler wandelt folglich ein elektrisches Signal in einen proportionalen Pneumatikdruck um und bildet die Schnittstelle zwischen der übergeordneten Leittechnik (SPS/DCS) und dem pneumatischen Antrieb. Die Montage erfolgt nach der Norm IEC 60534-6 direkt auf dem Antrieb.

Fergo bietet drei führende Stellungsregler-Marken an. Der SIEMENS SIPART PS2 ist ein digitaler elektropneumatischer Stellungsregler für Schwenk- und Hubantriebe mit automatischer Selbstabstimmung, HART-Kommunikation, optionaler Profibus-PA- und Foundation-Fieldbus-Anbindung, Schutzart IP66/67 und ATEX-Zertifizierung. Der PMV Digitale Stellungsregler bietet eine kompakte Bauweise mit präziser Positionierung, HART-Protokoll, automatischem Abgleich und robustem Aluminiumgehäuse für anspruchsvolle Industrieumgebungen. Der BÜRKERT Digitale Stellungsregler zeichnet sich durch innovative Regelungsalgorithmen, hohe Langlebigkeit, kompakte Bauform und modulare Erweiterbarkeit aus.

Diese Stellungsregler sind konzipiert für die chemische Industrie, Petrochemie, Energieerzeugung, Wasseraufbereitung, Lebensmittelverarbeitung, Pharmazie und HVAC-Systeme. Für die Kombination mit pneumatischen Schwenkantrieben und NAMUR-Magnetventilen liefert Fergo darüber hinaus vollständig vormontierte Regelarmaturenpakete.

Stellungsregler-Marken bei Fergo

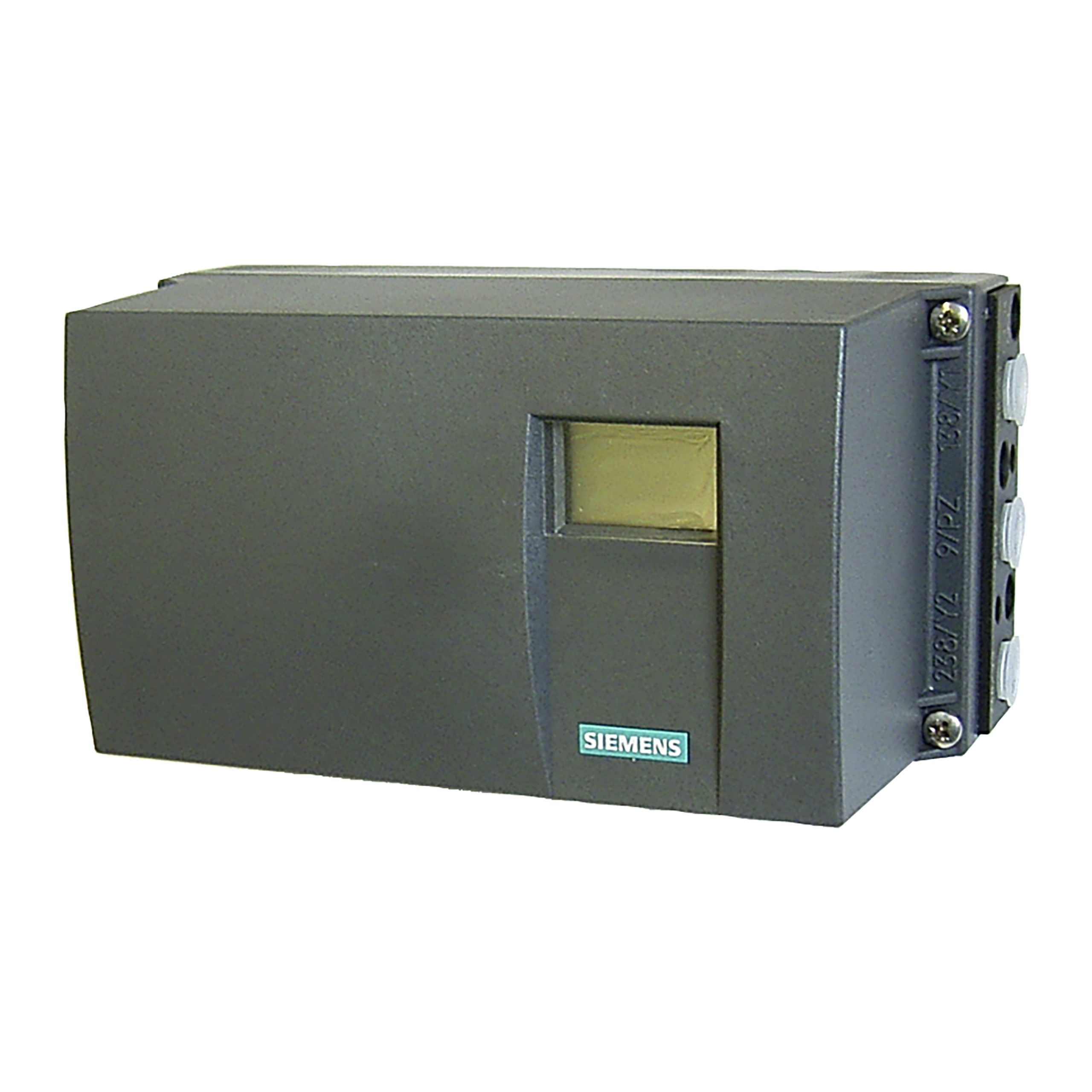

01 SIEMENS SIPART PS2

Der SIEMENS SIPART PS2 ist der weltweit meistverkaufte digitale elektropneumatische Stellungsregler. Die automatische Selbstabstimmung ermittelt die optimalen Regelparameter bei der Inbetriebnahme ohne manuellen Eingriff. Die HART-Kommunikation erlaubt die Fernkonfiguration und Diagnose über das 4–20-mA-Signal. Optional sind Profibus PA und Foundation Fieldbus verfügbar. Die Schutzart IP66/67 und die ATEX-Zertifizierung (Zone 1/2, Zone 21/22) qualifizieren den SIPART PS2 folglich für den Einsatz in explosionsgefährdeten Bereichen. Das Aluminiumgehäuse ist korrosionsbeständig beschichtet. Zahlreiche optionale Module wie Grenzwertschalter, Magnetventilblock und Drucksensoren sind darüber hinaus nachrüstbar.

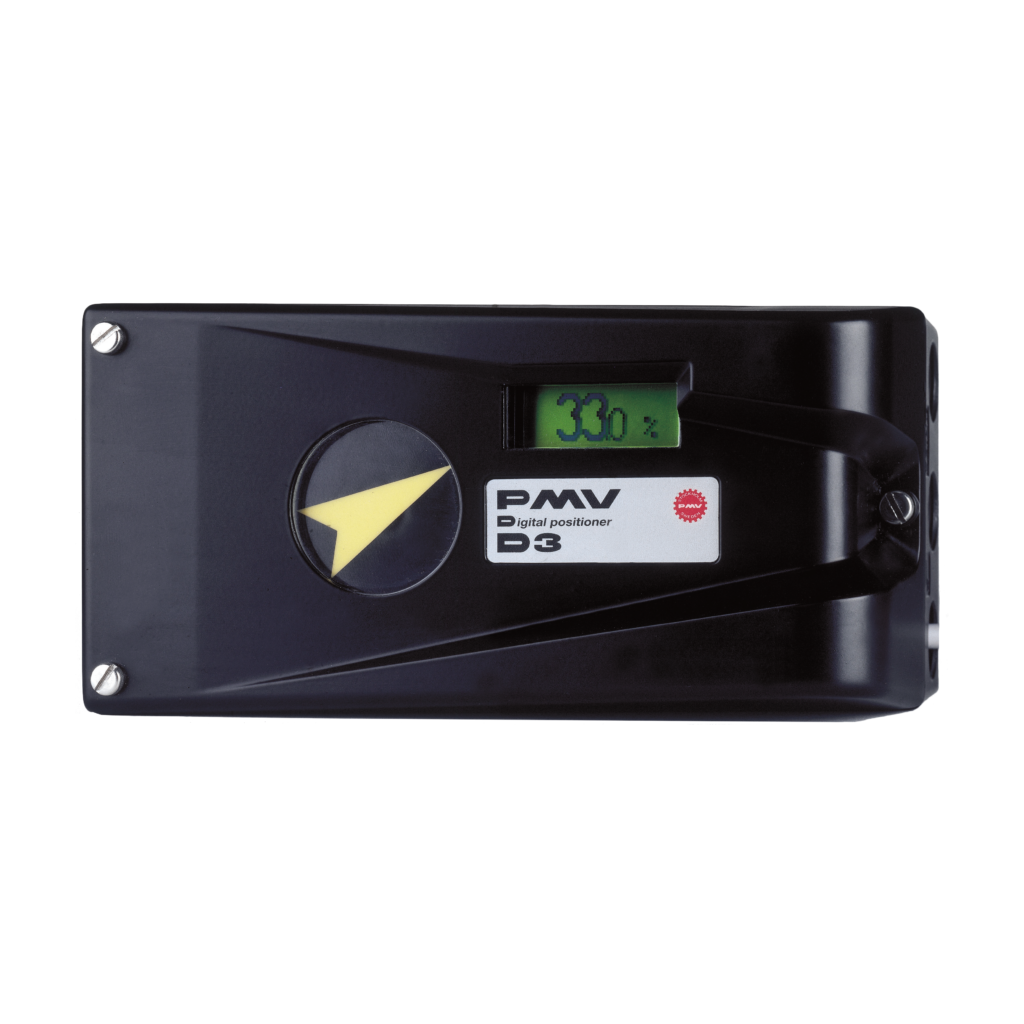

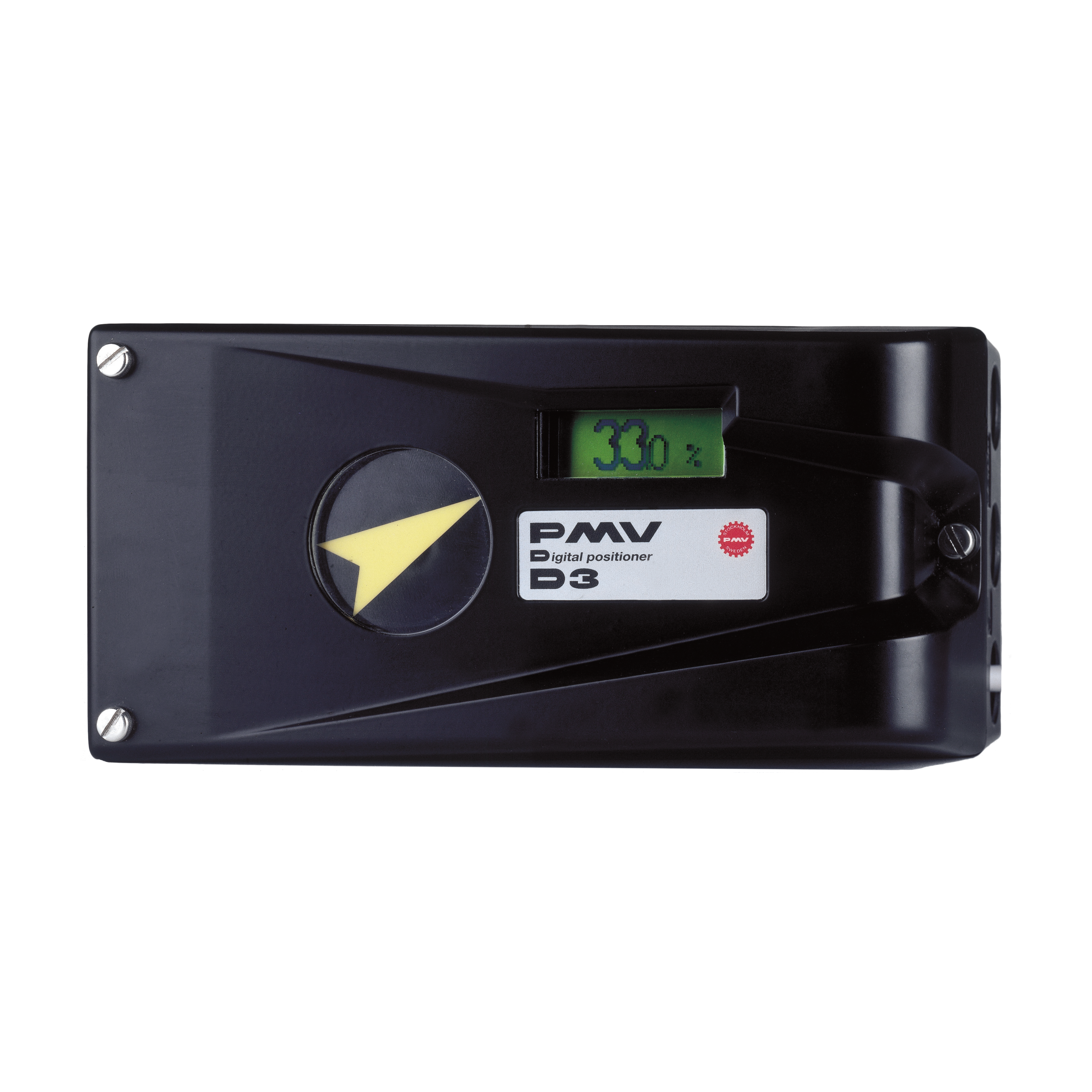

02 PMV Digitaler Stellungsregler

Der PMV Digitale Stellungsregler bietet eine kompakte und robuste Lösung für pneumatische Schwenk- und Hubantriebe. Die automatische Kalibrierung und der intelligente Regelungsalgorithmus gewährleisten eine präzise Positionierung mit kurzer Ansprechzeit. Das HART-Protokoll ermöglicht die Ferndiagnose und Parametrierung. Das Aluminiumgehäuse mit Schutzart IP66 ist für anspruchsvolle Industrieumgebungen ausgelegt. Der PMV Stellungsregler ist folglich die wirtschaftliche Alternative für Anwendungen, bei denen eine hohe Regelgenauigkeit bei kompakter Bauweise gefordert ist.

03 BÜRKERT Digitaler Stellungsregler

Der BÜRKERT Digitale Stellungsregler zeichnet sich durch innovative Regelungsalgorithmen aus, die eine exakte Positionierung auch bei schwierigen Prozessbedingungen sicherstellen. Die modulare Bauweise ermöglicht die Integration zusätzlicher Funktionsmodule wie Rückmeldesignale, Grenzwertschalter und Kommunikationsschnittstellen. Die kompakte Bauform reduziert den Platzbedarf auf dem Antrieb. Die Langlebigkeit und Wartungsarmut machen den BÜRKERT Stellungsregler folglich zur bevorzugten Wahl für Prozessanlagen mit hoher Verfügbarkeitsanforderung in der Chemie, Pharmazie und Lebensmittelindustrie.

Technik und Funktionsprinzip

Funktionsprinzip und technische Merkmale der Stellungsregler

1. Eingangs- und Ausgangssignale

Eingangssignal: analoges Sollwertsignal 4–20 mA oder 0–10V von der SPS oder dem Leitsystem.
Ausgangssignal: proportionaler Pneumatikdruck zur Ansteuerung des Antriebs. Einfachwirkende (SR) Antriebe erhalten ein Drucksignal, doppeltwirkende (DA) Antriebe erhalten zwei gegenläufige Drucksignale.
Rückmeldung: analoges Positionssignal 4–20 mA zurück an das Leitsystem. Alle drei Marken unterstützen darüber hinaus das HART-Protokoll für die digitale Kommunikation über die analoge Schleife.

2. Automatische Selbstabstimmung (Autotune)

Anwendung: Erstinbetriebnahme und Rekalibrierung bei allen drei Marken.
Vorteile: der Stellungsregler fährt den Antrieb automatisch in beide Endlagen, ermittelt Hubzeit, Totband, Reibung und optimale Regelparameter. Manuelle Abstimmung ist folglich nicht erforderlich. Die Inbetriebnahmezeit wird erheblich reduziert.
Einschränkungen: bei extremen Prozessbedingungen (sehr hohe Reibung, instabile Druckluftversorgung) kann eine manuelle Feinjustierung ergänzend erforderlich sein.

3. Kommunikationsschnittstellen

HART: verfügbar bei SIEMENS, PMV und BÜRKERT. Ermöglicht Fernkonfiguration, Diagnose und Parameterauslese über die bestehende 4–20-mA-Verkabelung.
Profibus PA / Foundation Fieldbus: optional beim SIEMENS SIPART PS2 für die vollständige digitale Anbindung an das Leitsystem.
Modbus RTU: je nach Modell und Konfiguration verfügbar.
Alle drei Systeme ermöglichen folglich die Integration in übergeordnete Asset-Management-Systeme für vorausschauende Wartung und Diagnose.

4. Schutzart und ATEX-Zertifizierung

Schutzart: IP66/67 bei allen drei Marken für den Einsatz in staubigen und nassen Umgebungen.
ATEX: der SIEMENS SIPART PS2 ist gemäß der ATEX-Richtlinie 2014/34/EU für Zone 1/2 (Gas) und Zone 21/22 (Staub) zertifiziert. PMV und BÜRKERT bieten ebenfalls ATEX-Versionen für ausgewählte Modelle an.
Einschränkungen: ATEX-Versionen erfordern eine projektspezifische Auslegung und Bestellung.

5. Montage nach IEC 60534-6 / NAMUR

Anwendung: Direktmontage auf pneumatischen Hub- und Schwenkantrieben.
Vorteile: die genormte Montageschnittstelle nach IEC 60534-6 und NAMUR gewährleistet die Kompatibilität mit Antrieben verschiedener Hersteller. Anbausätze für die gängigsten Antriebstypen sind darüber hinaus bei Fergo ab Lager verfügbar.
Einschränkungen: bei nicht-genormten Antriebsschnittstellen ist ein kundenspezifischer Anbausatz erforderlich.

Zertifizierungen und Normen der Stellungsregler Fergo

Die Stellungsregler bei Fergo entsprechen den wichtigsten europäischen und internationalen Normen für die Prozessautomatisierung. Die Montage folgt der Norm IEC 60534-6 und dem NAMUR-Standard. Die Schutzart IP66/67 entspricht EN 60529. Der SIEMENS SIPART PS2 ist gemäß der ATEX-Richtlinie 2014/34/EU zertifiziert. Die CE-Kennzeichnung bestätigt die Konformität nach EMV-Richtlinie 2014/30/EU. Die SIL-Klassifizierung (Safety Integrity Level) ist bei ausgewählten Modellen verfügbar.

Werkszeugnisse, technische Datenblätter und Konfigurationsanleitungen stehen auf der Seite Fergo Zertifikate zur Verfügung. Für die Auswahl des richtigen Stellungsreglers unterstützt das technische Beratungsteam bei der Auslegung.

Lieferung und Verfügbarkeit der Stellungsregler

Fergo bietet Stellungsregler von SIEMENS, PMV und BÜRKERT ab Lager in Neuss, Deutschland. Der Versand erfolgt nach Deutschland, Österreich, in die Schweiz und in ganz Europa. Die Standardlieferzeit per DHL beträgt 2–7 Werktage. Alle Bedingungen sind auf der Seite Versand- und Zahlungsbedingungen aufgeführt.

Für Projekte, die eine vormontierte Regelarmatur mit Antrieb, Magnetventil, Stellungsregler und Endlagenschaltkasten erfordern, entwickelt Fergo maßgeschneiderte Lösungen — Plug-and-Play. Das technische Team begleitet jede Anfrage von der Spezifikation bis zur Lieferung der betriebsbereiten Einheit.
