Industriearmaturen Kugelhähne

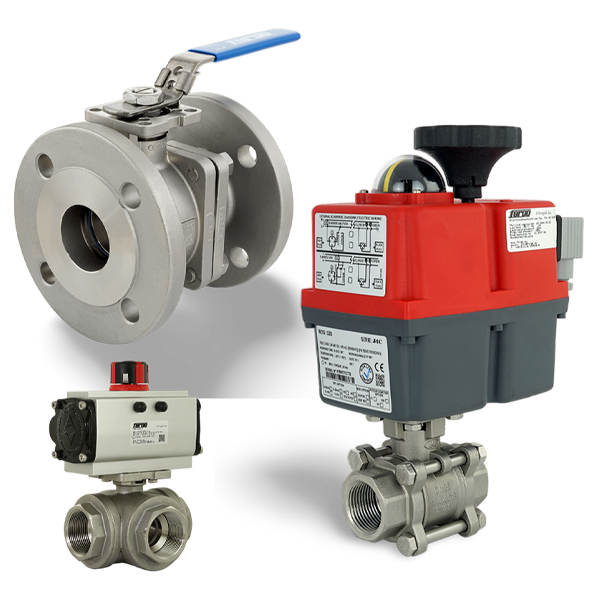

Industrielle Kugelhähne in Edelstahl, Stahl, Messing und Sphäroguss

Fergo liefert industrielle Kugelhähne in Edelstahl 1.4408, Stahl 1.0619, Messing CW617N und Sphäroguss GGG40. Muffen-, Flansch- und Anschweißkugelhähne, 2-Wege und 3-Wege, DN8 bis DN300, PN10–PN100 und ANSI 150/300, mit TFM 1600, PTFE und FKM-Dichtung, manuell, pneumatisch und elektrisch.

Jetzt im Shop kaufen →

6+ verschiedene

Varianten Werkstoffe

DIN/ANSI +

Anschlussarten

DN8 bis DN600

Nennweiten

Kugelhähne
  • Flanschkugelhahn Typ KH155

    Flanschkugelhahn Typ KH155

    Nennweiten: DN15 bis DN200, 1/2", 1" bis 8"

    Flanschanschluss: PN10 bis PN40, ANSI 150

    Zertifikate: TA-Luft, FireSafe

    Betätigungen: Elektrisch, Pneumatisch, Hebel, Getriebe

  • Flanschkugelhahn Typ KH120

    Flanschkugelhahn Typ KH120

    Nennweiten: DN25 bis DN150

    Flanschanschluss: PN10, PN16

    Zertifikate: TA-Luft

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Hebel

  • Gas Flanschkugelhahn KH121

    Gas Flanschkugelhahn KH121

    Nennweiten: DN25 bis DN150

    Gehäusematerial: GGG40

    Zertifikate: DVGW für Gas, TA-Luft

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

  • Gas-Kugelhahn Typ KH122G

    Gas-Kugelhahn Typ KH122G

    Nennweiten: DN15 – DN200

    Gehäusematerial: Stahlguss 1.0619

    Zertifikate: DVGW-Gas, TA-Luft, PED, Fire-Safe Design

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

  • Trinkwasser Kugelhahn DVGW Typ KH123W

    Trinkwasser Kugelhahn DVGW Typ KH123W

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

    Nennweiten: DN15 – DN200

    Flanschanschluss: PN10, PN16, PN40

    Zertifikate: DVGW für Trinkwasser, TA-Luft, PED

  • Gas Kugelhahn Edelstahl KH124G

    Gas Kugelhahn Edelstahl KH124G

    Nennweite: 1/2" bis 2"

    Gehäuse/Kugel: Edelstahl 1.4408

    Anschluss: IG Rp nach DIN EN 10226-1 (ISO 7/1)

    Betätigungen: Elektrisch, Pneumatisch doppeltwirkend & einfachwirkend, Hebel

  • Trinkwasser Kugelhahn KH124W

    Trinkwasser Kugelhahn KH124W

    Nennweite: 1/2 bis 2"

    Gehäuse/Kugel: Edelstahl 1.4408

    Anschluss: IG Rp nach DIN EN 10226-1 (ISO 7/1)

    Betätigungen: Elektrisch, Pneumatisch doppeltwirkend & einfachwirkend, Hebel

  • Edelstahl Kugelhahn KH113

    Edelstahl Kugelhahn KH113

    Nennweiten: 1/4" bis 2"

    Durchgang: Voller Durchgang, V-port

    Gehäusematerial: Edelstahl 1.4408

    Anschluss: Innengewinde IG/IG

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

  • Messing Kugelhahn IG KH105

    Messing Kugelhahn IG KH105

    Nennweiten: 1/2" bis 2"

    Gehäusematerial: Messing

    Anschluss: Innengewinde

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Hebel

  • 3-Teiliger Kugelhahn Typ KH154

    3-Teiliger Kugelhahn Typ KH154

    Nennweiten: 1/4" bis 4"

    Gewinde: ISO 228, DIN 2999, ISO 7/1, ASME B1.20.1, BS21

    Zertifikate: TA-Luft

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Hebel

Produktübersicht

Kugelhähne – DN8 bis DN300, PN10 bis PN100, zertifiziert TA-Luft, ATEX und DVGW

Der Kugelhahn nutzt eine durchbohrte Kugel, die bei einer Vierteldrehung (90°) den Durchfluss freigibt oder sperrt. In geöffneter Stellung bietet der volle Durchgang einen minimalen Druckverlust. In geschlossener Stellung drückt der Systemdruck die schwimmend gelagerte Kugel gegen den sitzausgangsseitigen Dichtungsring und erzeugt eine selbstverstärkende Abdichtung. Die ausblassichere Wellenführung verhindert darüber hinaus das Herausdrücken der Welle bei Überdruck. Kugelhähne aus Stahl entsprechen der Norm DIN EN 17292 für industrielle Kugelhähne.

Fergo bietet ein umfassendes Sortiment an Kugelhähnen für alle Anschlussarten an. Die Muffenkugelhähne der Serien KH104/KH105 (Messing, BSP, PN40, DVGW) und KH109/KH113 (Edelstahl 1.4408, ISO 7-1, PN63) decken DN8 bis DN100 ab. Die Flanschkugelhähne der Serie KH155 sind in Edelstahl 1.4408 (PN16/25/40, ANSI 150/300), Stahl 1.0619 (PN16/25/40/100) und Sphäroguss GGG40 (PN10/16) verfügbar, von DN15 bis DN300. Die Kompaktkugelhähne der Serie KH156 bieten eine reduzierte Baulänge. Die Anschweißkugelhähne der Serie KH154 sind vollständig aus Edelstahl 1.4408 mit Butt-Weld- und Socket-Weld-Anschluss nach ANSI B16.25, PN63. Die 3-Wege-Kugelhähne der Serien KL103 (Edelstahl, PN63) und KL113 (Messing, PN25) sind mit L- oder T-Bohrung von DN15 bis DN50 verfügbar. Die Dichtungen sind TFM 1600 (PTFE modifiziert), PTFE+15% Glasfaser, PTFE oder FKM. Alle Serien verfügen über die Montageschnittstelle ISO 5211 für pneumatische und elektrische J4C-Schwenkantriebe.

Diese Kugelhähne sind konzipiert für die chemische Industrie, Petrochemie, Energieerzeugung, Wasseraufbereitung, Lebensmittelindustrie, Pharmazie, HVAC, Trinkwasser- und Gasversorgung. Zum Schutz der Kugel und der Dichtung gegen Feststoffe wird ein Schmutzfänger vorgeschaltet empfohlen.

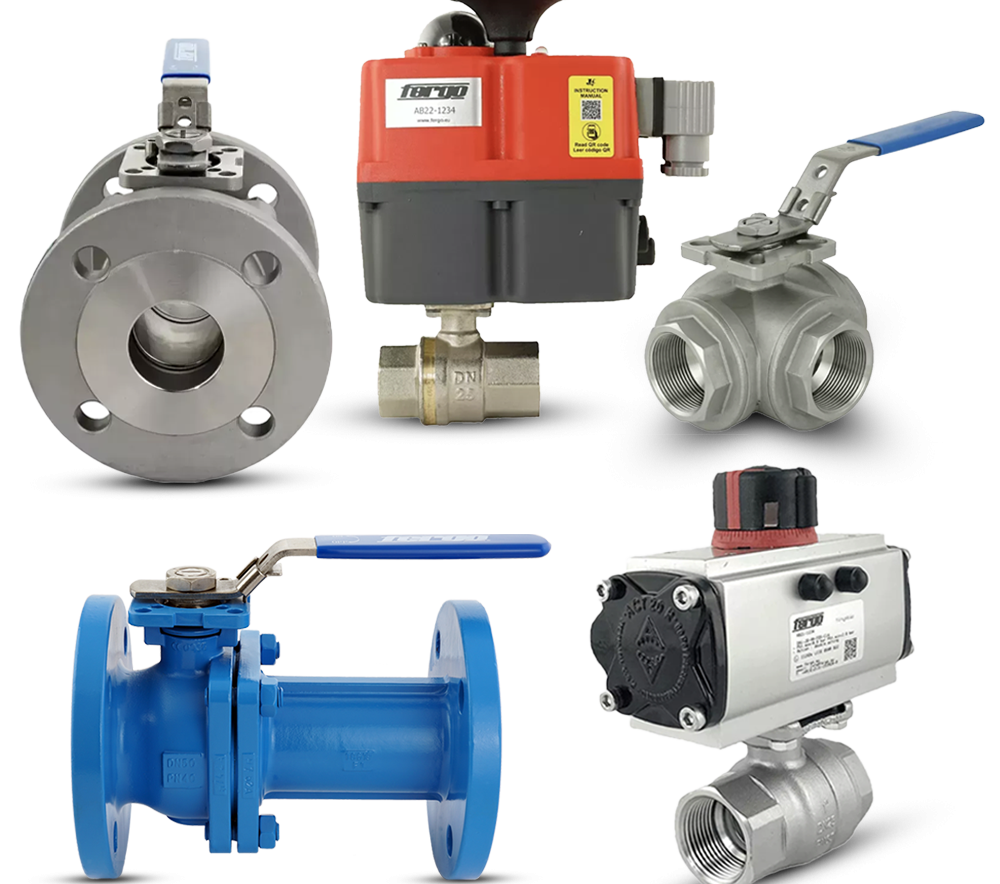

Kugelhahn-Kategorien bei Fergo

01 Muffenkugelhähne – Edelstahl und Messing

Die Muffenkugelhähne der Serien KH104 und KH105 sind in Messing CW617N mit BSP-Innengewinde nach ISO 228-1, DN8 bis DN50, PN40, DVGW Trinkwasser und WRAS verfügbar. Die Serien KH109 und KH113 sind in Edelstahl 1.4408 mit Gewinde nach ISO 7-1 (EN 10226-1), DN8 bis DN100, PN63 verfügbar.

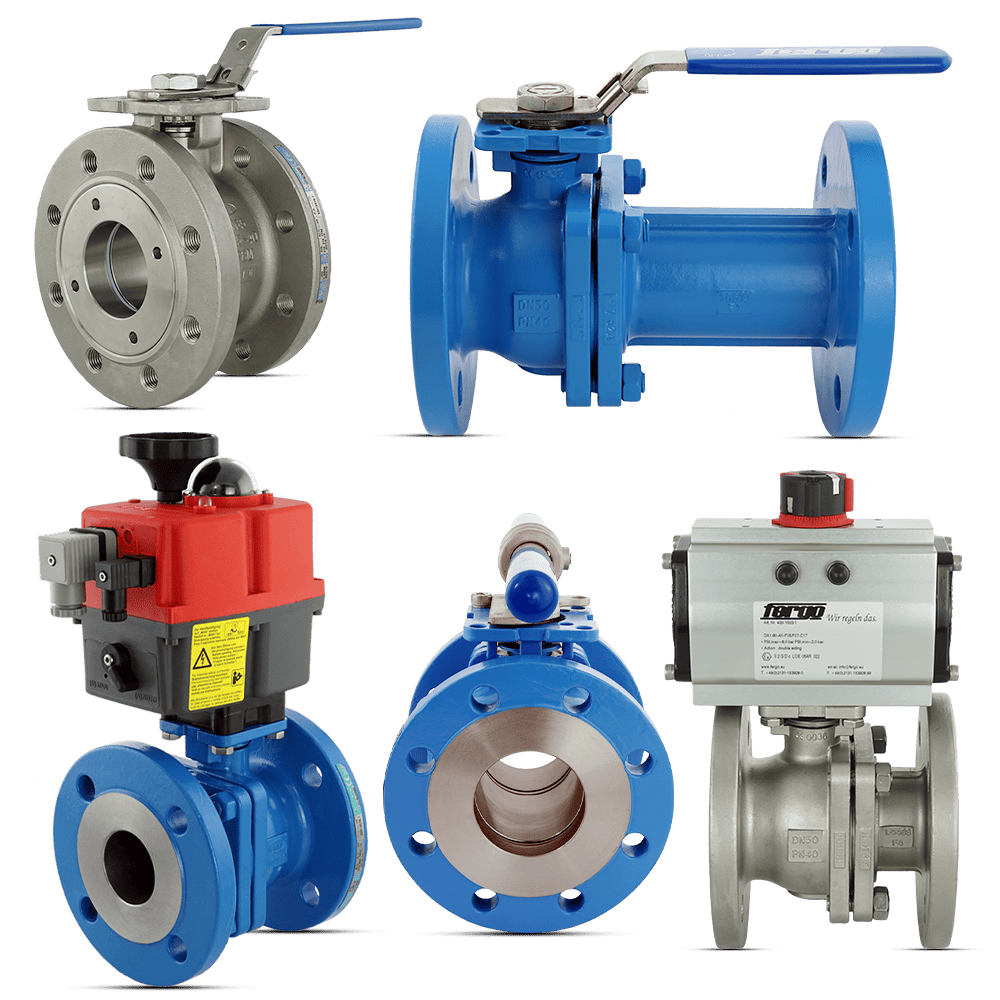

02 Flanschkugelhähne – Edelstahl, Stahl und Sphäroguss

Die Flanschkugelhähne der Serie KH155 sind in Edelstahl 1.4408 (PN16/25/40, ANSI 150/300), Stahl 1.0619 (PN16/25/40/100) und Sphäroguss GGG40 (PN10/16, DVGW) verfügbar. Die Nennweiten reichen von DN15 bis DN300. Die Zertifizierungen umfassen TA-Luft, Fire Safe, SIL 3, ATEX, AD2000-A4, NACE und PED 2014/68/EU. Die Kompaktkugelhähne der Serie KH156 bieten darüber hinaus eine reduzierte Baulänge für beengte Einbauverhältnisse.

03 Anschweißkugelhähne – Edelstahl

Die Anschweißkugelhähne der Serie KH154 sind vollständig in Edelstahl 1.4408 mit Butt-Weld- oder Socket-Weld-Anschluss nach ANSI B16.25 gefertigt. Der volle Durchgang, die 3-Stück-Konstruktion und die TFM-1600-Dichtung gewährleisten eine leckagefreie Verbindung bei PN63. Die Zertifizierungen umfassen TA-Luft, ATEX, SIL 3 und AD2000-A4.

04 3-Wege-Kugelhähne – L- und T-Bohrung

Die 3-Wege-Kugelhähne der Serien KL103 (Edelstahl 1.4408, PN63) und KL113 (Messing CW617N, PN25) sind mit L-Bohrung (Umschaltung) oder T-Bohrung (Mischung/Verteilung) von DN15 bis DN50 verfügbar. Die 3-Wege-Flanschkugelhähne KL112/KT112 decken darüber hinaus die größeren Nennweiten mit Flanschanschluss ab.

05 Pneumatische Kugelhähne

Die pneumatischen Kugelhähne umfassen vormontierte Einheiten aus Kugelhahn und pneumatischem Schwenkantrieb DA (doppeltwirkend) oder SR (einfachwirkend mit Federrückstellung). Die NAMUR-Magnetventile und Switchmaster Endlagenschaltkästen ergänzen folglich die Automatisierungskette.

06 Elektrische Kugelhähne

Die elektrischen Kugelhähne umfassen vormontierte Einheiten aus Kugelhahn und elektrischem J4C-Schwenkantrieb mit Multi-Spannung 24V–240V AC/DC. Optionale Stellungsregler (0–10V / 4–20 mA) und BSR-Batterie-Backup sind folglich für die Proportionalregelung und fail-safe Anwendungen verfügbar.

07 DVGW Kugelhähne – Trinkwasser und Gas

Die DVGW-zertifizierten Kugelhähne sind in Sphäroguss GGG40 mit DVGW-Zertifizierung für Trinkwasser und Gas nach DIN EN 13774 verfügbar. Die Muffenkugelhähne KH105 in Messing mit DVGW und WRAS ergänzen darüber hinaus das Trinkwassersortiment.

08 Sonderwerkstoffe – Duplex und Chemie

Die Kugelhähne in Sonderwerkstoffen umfassen Duplex 1.4462, Super-Duplex 1.4410, Hastelloy und weitere Sonderlegierungen für extreme Korrosions- und Temperaturanforderungen. Diese Kugelhähne werden folglich projektspezifisch konfiguriert.

Werkstoffe der Kugelhähne – Gehäuse, Kugel und Dichtung

Edelstahl 1.4408 (CF8M / AISI 316)

Anwendung: chemische Industrie, Lebensmittelverarbeitung, Pharmazie, Wasseraufbereitung und korrosive Medien.
Temperatur: –29 °C bis +175 °C (mit TFM-1600-Dichtung).
Vorteile: Korrosionsbeständigkeit in sauren, basischen und salzhaltigen Medien. Gehäuse, Kugel und Welle aus CF8M gewährleisten eine hohe Medienreinheit. Die Serien KH109, KH113, KH154, KH155 und KH156 sind folglich die Standardwahl für korrosive Anwendungen.
Einschränkungen: Für Medien mit hohem Chloridgehalt ist Duplex 1.4462 empfohlen.

Stahl 1.0619 (ASTM A216 WCB)

Anwendung: Dampf, Petrochemie, Energieerzeugung und Hochdruckleitungen.
Temperatur: –29 °C bis +175 °C.
Vorteile: hohe mechanische Festigkeit mit Druckstufen bis PN100 und ANSI Class 300. Die Zertifizierungen TA-Luft, AD2000-A4, NACE und PED sind folglich für die anspruchsvollsten Anwendungen abgedeckt.
Einschränkungen: korrosionsempfindlich ohne Oberflächenbehandlung.

Sphäroguss GGG40 (EN-GJS-400-15)

Anwendung: Trinkwasser, Gasversorgung, HVAC und Brandschutz.
Temperatur: bis 120 °C.
Vorteile: hohe mechanische Festigkeit, DVGW-Zertifizierung für Trinkwasser und Gas, wirtschaftliches Preis-Leistungs-Verhältnis.
Einschränkungen: begrenzte Korrosionsbeständigkeit ohne Innenbeschichtung.

Messing CW617N

Anwendung: Heizung, Sanitär, Trinkwasser, Druckluft und Gebäudeinstallationen von DN8 bis DN50.
Temperatur: –15 °C bis +150 °C.
Vorteile: gute Korrosionsbeständigkeit, DVGW- und WRAS-Zertifizierung (Serie KH105), geringes Gewicht.
Einschränkungen: Druckstufe auf PN40 begrenzt. Nicht geeignet für stark saure Medien.

Dichtung TFM 1600 / PTFE+15%GF / FKM

TFM 1600: modifiziertes PTFE mit reduzierter Permeabilität und höherer Kaltfließbeständigkeit. –29 °C bis +175 °C. Standard für die Serien KH154 und KH155 in Edelstahl und Stahl.
PTFE+15% Glasfaser: verstärktes PTFE mit erhöhter Verschleißfestigkeit. –25 °C bis +180 °C. Standard für die Serien KH109 und KH113.
PTFE: chemisch nahezu inert. –15 °C bis +150 °C. Standard für Messing-Serien und GGG40.
FKM (Viton): Lösungsmittel, Kohlenwasserstoffe, Petrochemie. –15 °C bis +200 °C.
Alle Dichtungswerkstoffe sind folglich über das Beständigkeitstool auf Medienverträglichkeit prüfbar.

Voller Durchgang vs reduzierter Durchgang

Voller Durchgang oder reduzierter Durchgang – Auswahl und Anwendung

Die Wahl zwischen vollem Durchgang (Full Bore) und reduziertem Durchgang (Reduced Bore) bestimmt die Strömungseigenschaften und die Baugröße des Kugelhahns. Die richtige Auswahl hängt folglich vom Druckverlust, der geforderten Durchflussmenge und den Platzanforderungen der Anlage ab.

Voller Durchgang (Full Bore)

Beim vollen Durchgang entspricht der Innendurchmesser der Kugel dem Innendurchmesser der Rohrleitung. Die Druckverluste sind folglich minimal und vergleichbar mit einem geraden Rohrstück gleicher Länge. Diese Konfiguration ist die richtige Wahl, wenn das Rohrleitungssystem nach der Inbetriebnahme gerackt (Pigging) werden soll, wenn Inspektionswerkzeuge durchgeführt werden müssen, wenn die Anlage mit minimalen Druckverlusten arbeiten muss oder wenn viskose oder feststoffbeladene Medien transportiert werden. Alle Flanschkugelhähne KH155, alle Anschweißkugelhähne KH154, die Kompaktkugelhähne KH156 und die Muffenkugelhähne KH109/KH113 in Edelstahl sind bei Fergo im vollen Durchgang verfügbar.

Reduzierter Durchgang (Reduced Bore)

Beim reduzierten Durchgang ist der Innendurchmesser der Kugel um eine oder zwei Nennweiten kleiner als der Rohrleitungsdurchmesser. Das Gehäuse ist folglich kompakter, leichter und kostengünstiger. Der Druckverlust ist geringfügig höher als beim vollen Durchgang, bleibt jedoch in den meisten Anwendungen akzeptabel. Diese Konfiguration ist die richtige Wahl für Absperranwendungen ohne Pigging-Anforderung, für Installationen mit Platzmangel und für Anwendungen, bei denen die Wirtschaftlichkeit im Vordergrund steht. Die 3-Wege-Kugelhähne KL103 und KL113 sind bei Fergo im reduzierten Durchgang verfügbar.

Auswahlhilfe

Die Norm DIN EN 17292 definiert die Anforderungen an industrielle Kugelhähne einschließlich der Durchgangsklassen. Für die Auslegung des richtigen Durchgangs in Abhängigkeit von Druckverlust, Durchflusskoeffizient (Kv-Wert) und Medienart berät das technische Team von Fergo.

Zertifizierungen und Normen der Kugelhähne Fergo

Die Kugelhähne bei Fergo entsprechen den wichtigsten europäischen und internationalen Normen für die industrielle Armaturentechnik. Die Edelstahl- und Stahlkugelhähne entsprechen der Norm DIN EN 17292 für industrielle Kugelhähne. Die Baulängen folgen DIN EN 558-1 Serie 1, 14 und 15. Die Flanschanschlüsse entsprechen EN 1092-1 Bild B1 und ASME B16.5 Class 150/300. Die Gewinde folgen ISO 7-1 (EN 10226-1) für Edelstahl und ISO 228-1 für Messing. Die Zertifizierungen umfassen TA-Luft (VDI 2440), Fire Safe (API 607 / ISO 10497), SIL 3 (IEC 61508), ATEX 2014/34/EU, AD2000-A4, NACE MR 0175 und DGRL 2014/68/EU. Die DVGW-Zertifizierungen für Trinkwasser und Gas nach DIN EN 13774 sind für die GGG40- und Messing-Serien verfügbar.

Werkszeugnisse, technische Datenblätter und 3D-STEP-Modelle stehen auf der Seite Fergo Zertifikate zur Verfügung. Zur Überprüfung der Medienbeständigkeit steht das Beständigkeitstool bereit.

Lieferung und Verfügbarkeit der Kugelhähne

Fergo bietet über 2 500 Referenzen an Kugelhähnen ab Lager in Neuss, Deutschland. Der Versand erfolgt nach Deutschland, Österreich, in die Schweiz und in ganz Europa. Die Standardlieferzeit per DHL beträgt 2–7 Werktage. Alle Bedingungen sind auf der Seite Versand- und Zahlungsbedingungen aufgeführt.

Für Projekte, die eine vormontierte Einheit aus Kugelhahn und Antrieb, einen Sonderwerkstoff oder eine projektspezifische Auslegung erfordern, entwickelt Fergo maßgeschneiderte Lösungen.
