Industriearmaturen Plattenschieber

Plattenschieber und Stoffschieber – Zwischenflansch-Schieber in Grauguss und Edelstahl

Fergo liefert Plattenschieber (auch Stoffschieber, Flachschieber, Guillotineschieber oder Schneidschieber genannt) mit Zwischenflansch-Gehäuse zur sicheren Absperrung faser-, granulat- und schlammhaltiger Medien. Verfügbar in Grauguss GG25 und Edelstahl CF8M (1.4408) von DN50 bis DN600, PN10 (PN16 auf Anfrage), einseitig oder beidseitig dichtend, mit Sitzring aus NBR, EPDM oder metallisch, betätigt per Handrad, pneumatischem Antrieb oder Schnellschlusshebel.

Jetzt im Shop kaufen →

DN50 bis DN600

PN10 (PN16 auf Anfrage)

Sitzringtypen

NBR, EPDM, metallisch

Stopfbuchspackung

PTFE, Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

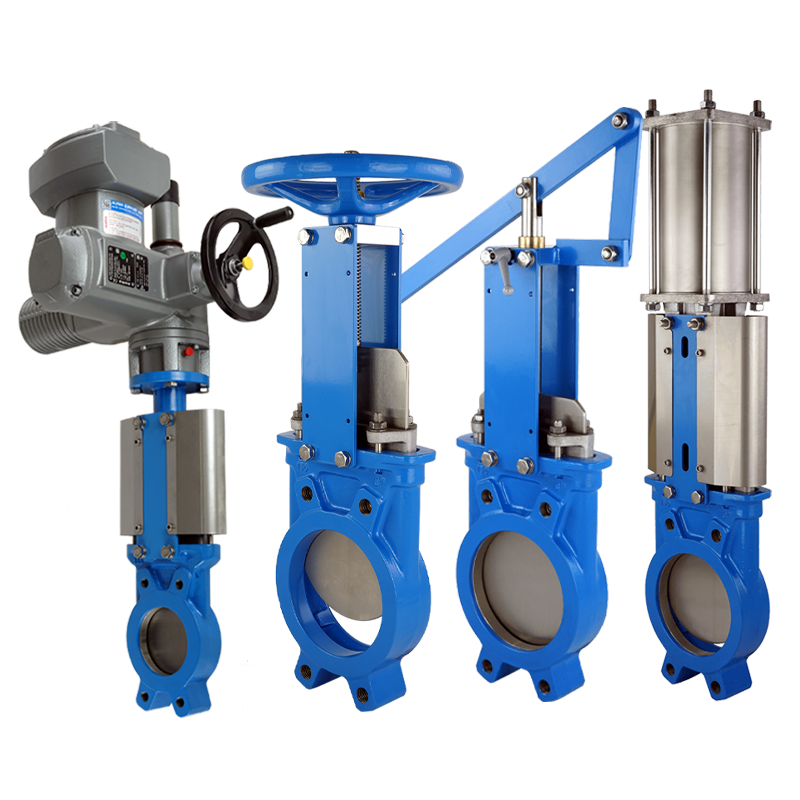

Plattenschieber
  • Plattenschieber FM200 – einseitig dichtend

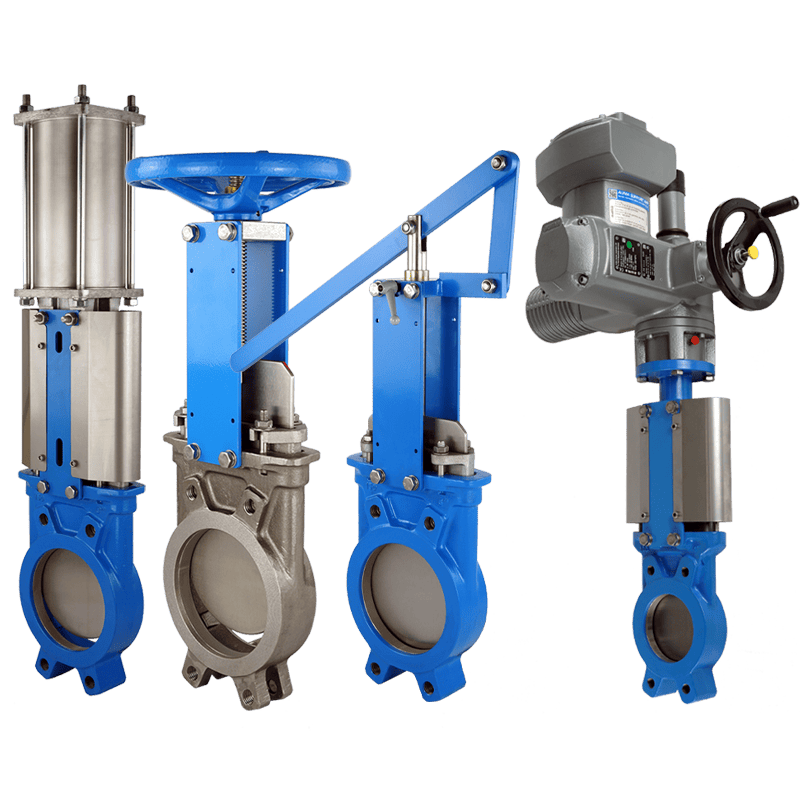

    Plattenschieber FM200 – einseitig dichtend

    Nennweiten: DN50 – DN1200

    Flanschanschluss: PN10, ANSI 150, PN16

    Gehäusematerial: GG25, GGG40, 1.4408, 1.4571

    Schieberplatte: 1.4301, 1.4408, 1.4571, Hardox

    Stopfbuchspackung: PTFE, Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

    Dichtring: NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP, Metallisch

  • Plattenschieber FB200 – beidseitig dichtend

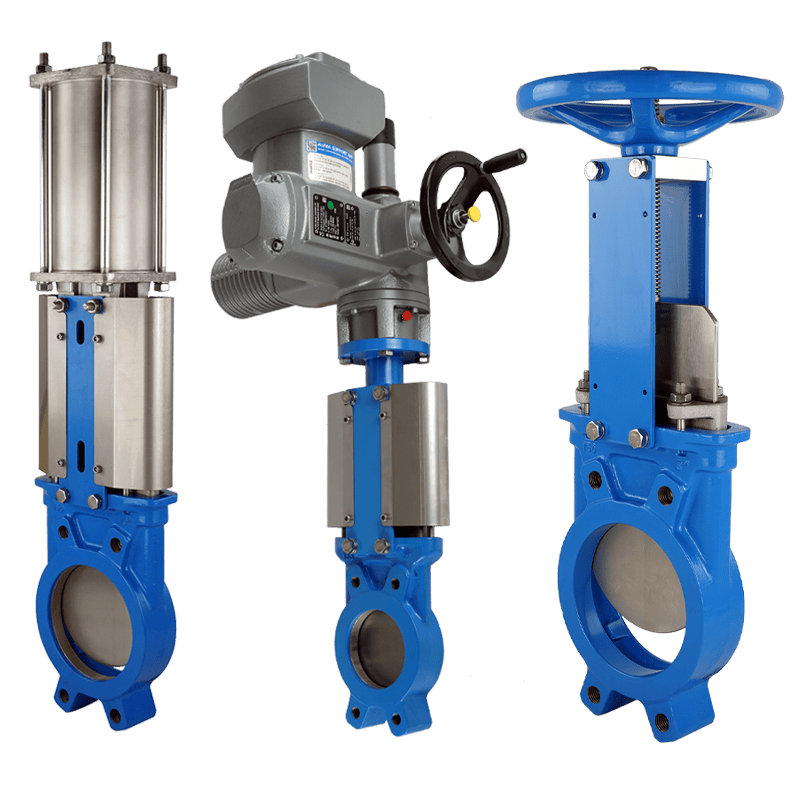

    Plattenschieber FB200 – beidseitig dichtend

    Nennweiten: DN50 – DN1200

    Flanschanschluss: PN10, ANSI 150, PN16

    Gehäusematerial: GG25, GGG40, 1.4408, 1.4571

    Schieberplatte: 1.4301, 1.4408, 1.4571, Hardox

    Stopfbuchspackung: PTFE, Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

    Dichtring: NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP, Metallisch

  • Plattenschieber FB700 – totraumfrei

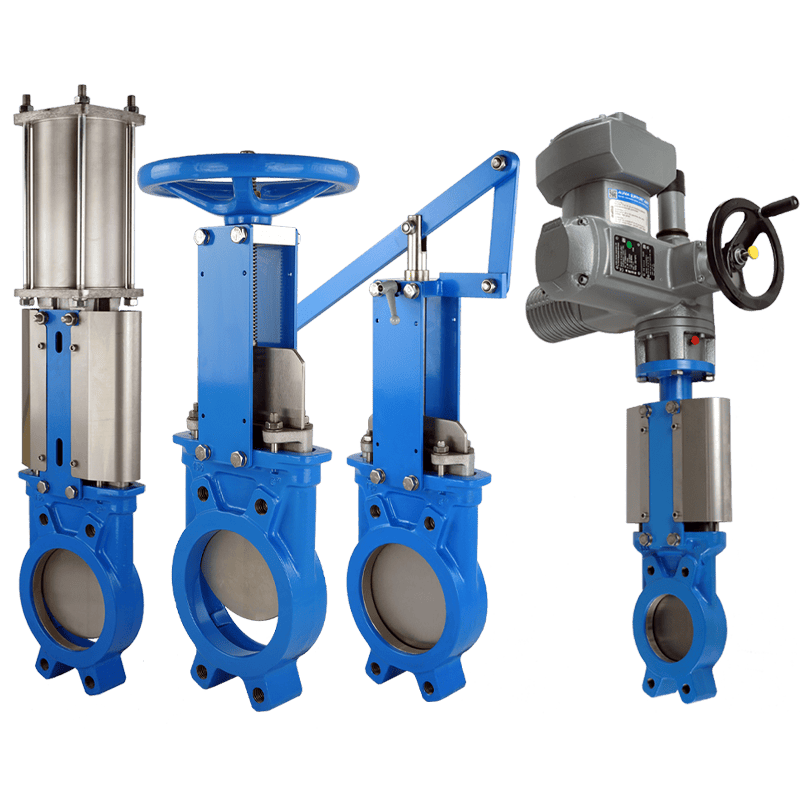

    Plattenschieber FB700 – totraumfrei

    Nennweiten: DN50 – DN250

    Flanschanschluss: PN10, ANSI 150, PN16

    Gehäusematerial: GG25, GGG40, 1.4408, 1.4571

    Schieberplatte: 1.4301, 1.4408, 1.4571, Hardox

    Stopfbuchspackung: PTFE+NBR, PTFE+EPDM, PTFE+Viton

    Dichtring: NBR, EPDM, Viton

  • Stoffschieber Typ FL300

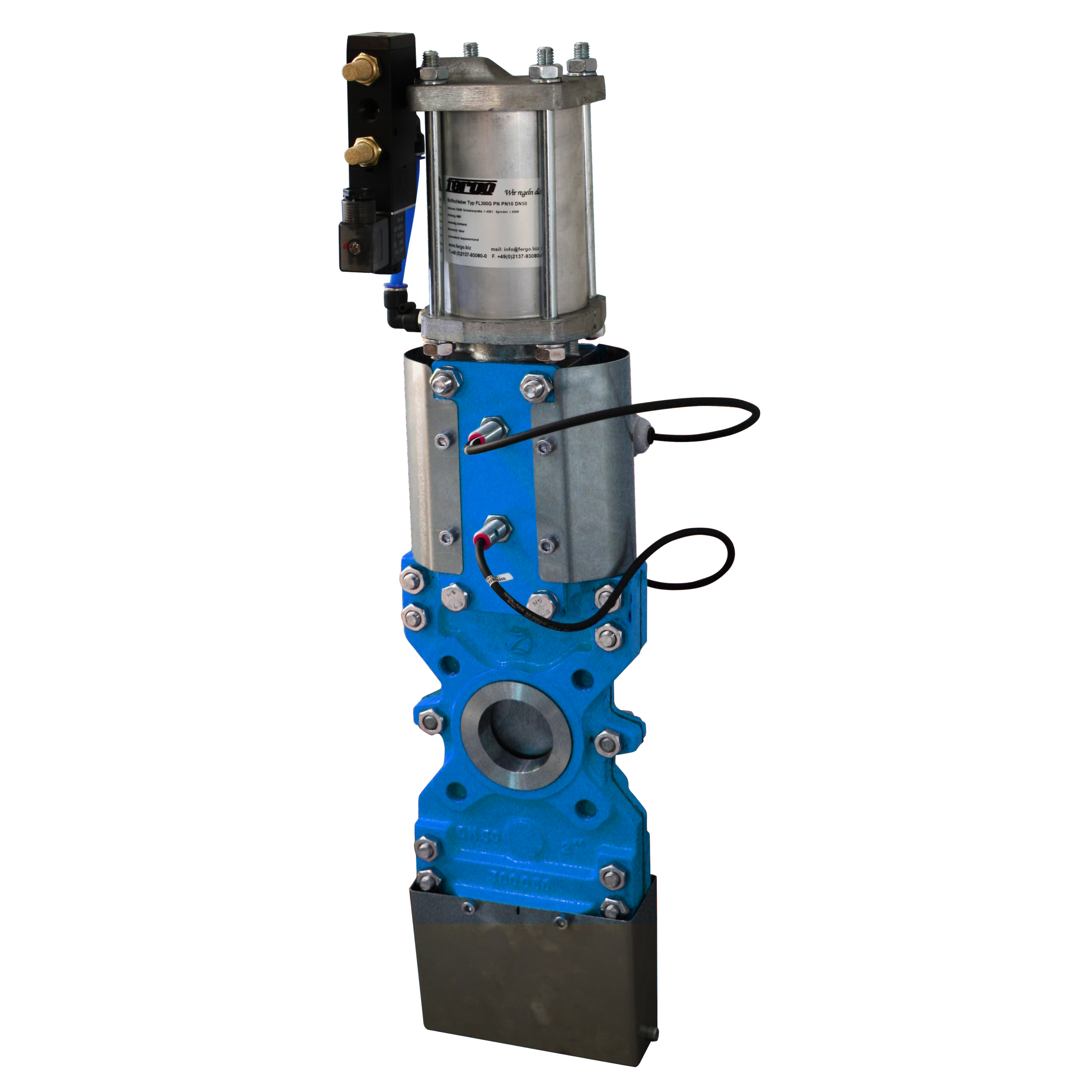

    Stoffschieber Typ FL300

    Nennweiten: DN50 – DN500, (Auf Anfrage größer)

    Flanschanschluss: PN10, ANSI 150, PN16

    Gehäusematerial: GG25, 1.4408, 1.4571

    Schieberplatte: 1.4301, 1.4408, 1.4571, Hardox

    Stopfbuchspackung: PTFE, Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

    Dichtring: NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP

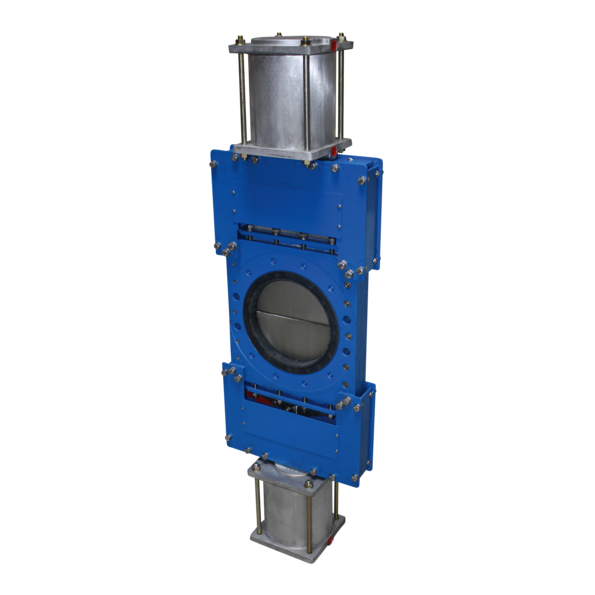

  • Doppelplatten-Stoffschieber Typ FL500

    Doppelplatten-Stoffschieber Typ FL500

    Nennweiten: DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, (Auf Anfrage größer)

    Flanschanschluss: PN10, PN16

    Gehäusematerial: 1.4408, 1.0619

    Schieberplatte: 1.4301, 1.4408, 1.4571

    Stopfbuchspackung: Carbografit, Keramik

    Dichtring: NBR, EPDM, Silikon, Viton, Metallisch

  • Siloschieber Typ FG400

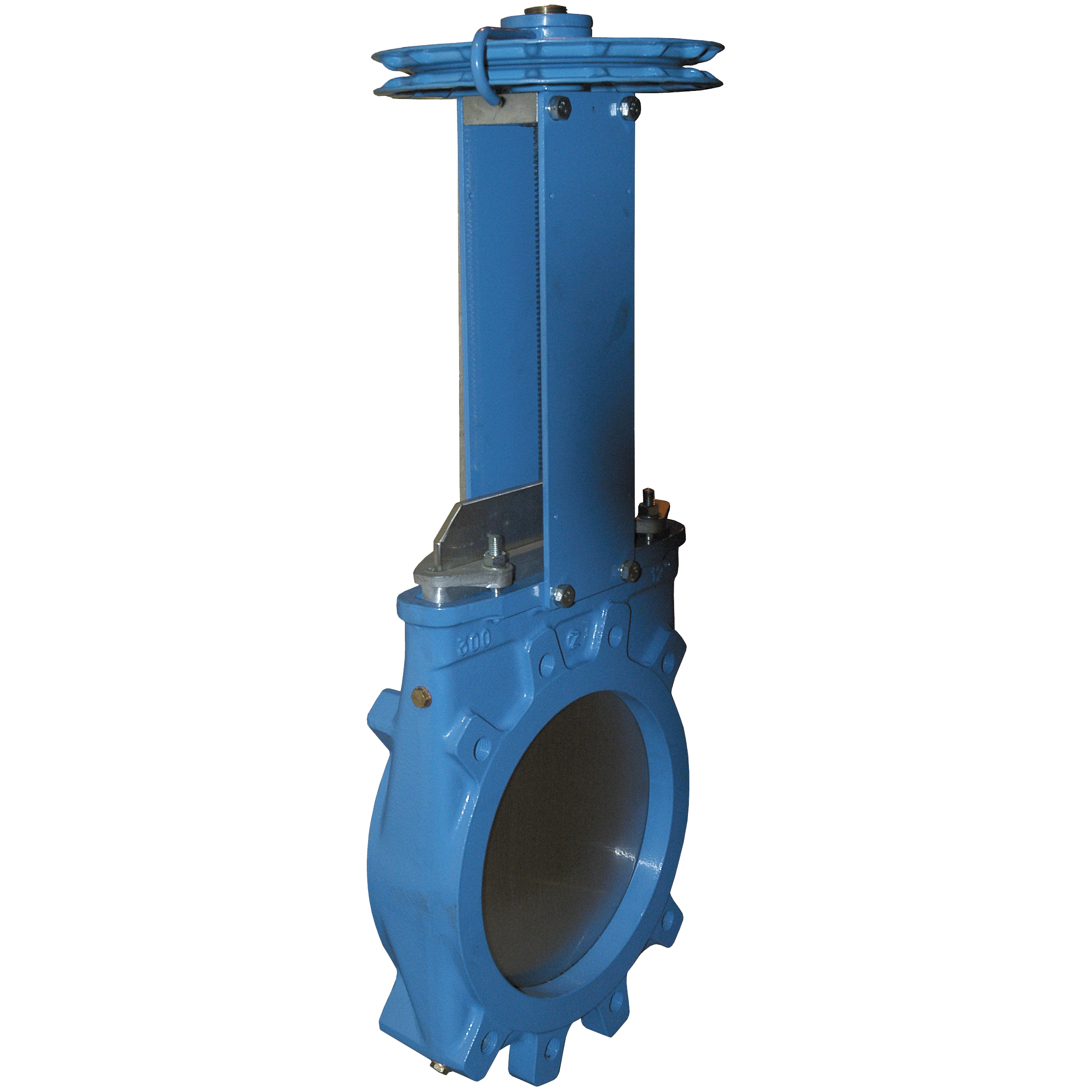

    Siloschieber Typ FG400

    Nennweiten: DN50 – DN600, (Auf Anfrage größer)

    Flanschanschluss: PN10, ANSI 150, PN16

    Gehäusematerial: GG25, 1.4408, 1.4571

    Schieberplatte: 1.4301, 1.4408, 1.4571, Hardox

    Stopfbuchspackung: Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

    Dichtring: NBR, EPDM, Silikon, Viton, PTFE, Flucast ABP

  • Rechteckschieber Typ FC

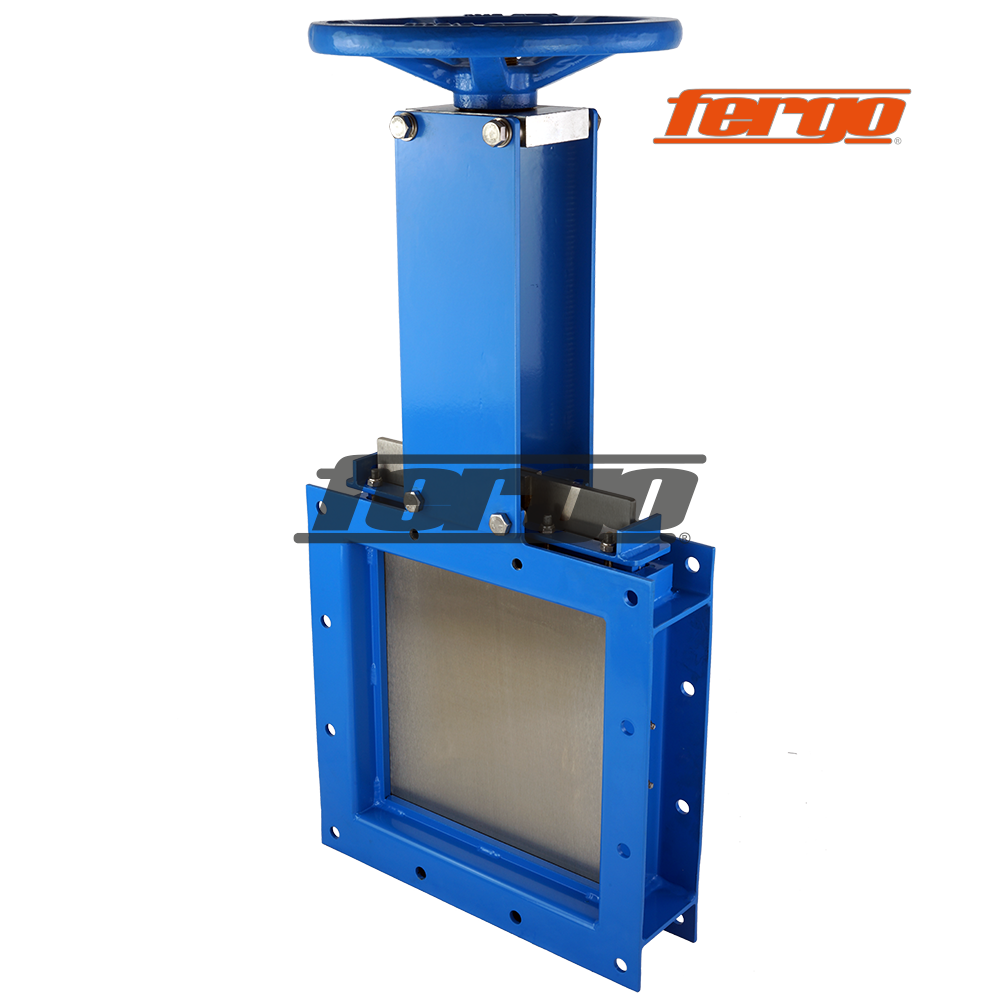

    Rechteckschieber Typ FC

    Gehäusematerial: 1.0619, 1.4301

    Schieberplatte: 1.4301, 1.4408, 1.4571, Hardox

    Stopfbuchspackung: Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

    Dichtring: NBR, EPDM, Silikon, Viton, PTFE, Metallisch

    Anschluss: Flansche

    Betätigungen: Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Schnellschluss-Handhebel, Getriebe mit Handrad, Handrad

  • Hochdruckschieber typ FH650

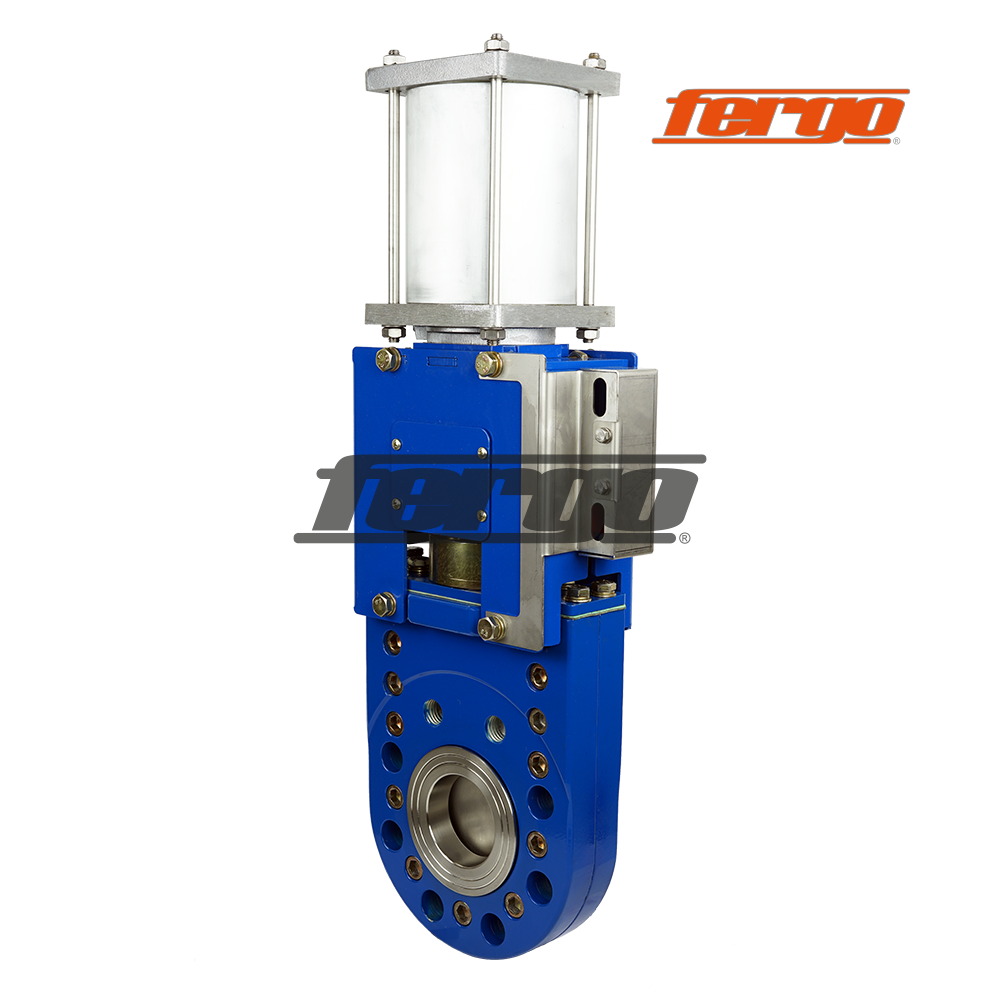

    Hochdruckschieber typ FH650

    Nennweiten: DN80 – DN500, (Auf Anfrage größer)

    Flanschanschluss: PN10, ANSI 150, PN16, PN40, PN25, PN64, PN100

    Gehäusematerial: 1.4571, 1.0619, 1.4401, 1.4462

    Schieberplatte: 1.4301, 1.4408, 1.4571, Hardox

    Stopfbuchspackung: PTFE, Grafit, Carbografit

    Dichtring: NBR, EPDM, Silikon, Viton, Metallisch dichtend, metallisch weich dichtend

Produktübersicht

Plattenschieber (Stoffschieber) – DN50 bis DN600, PN10, Grauguss und Edelstahl, einseitig und beidseitig dichtend

Der Plattenschieber, auch als Stoffschieber, Flachschieber, Guillotineschieber oder Zellstoffschieber bezeichnet, ist eine lineare Absperrarmatur mit scharfkantiger Schieberplatte. Die Platte fährt guillotineartig durch das Medium und schneidet Fasern, Granulate oder Schlämme, statt sich wie ein Kugelhahn oder eine Klappenscheibe daran festzusetzen. Diese Bauart macht den Plattenschieber zur richtigen Wahl für Zellstoff, Papierstoff, Abwasser, Schlamm, Bergbau-Trübe, Granulat, Faserstoff, Bentonit, Kalk-Slurry und andere feststoffbeladene Medien. Die Baulänge folgt der Norm DIN EN 558 Reihe 20; die Flanschanschlüsse entsprechen EN 1092-1. Der Zwischenflansch-Plattenschieber wird zwischen zwei Rohrleitungsflansche geklemmt – schnell, kostengünstig und direkt austauschbar gegen bestehende Armaturen.

Fergo führt zwei Baureihen. Die Baureihe FM200 ist ein einseitig dichtender Zwischenflansch-Plattenschieber mit Weichdichtung (NBR, EPDM) oder metallischer Dichtung. Die Baureihe FB700 ist ein beidseitig dichtender Plattenschieber mit U-Bügeldichtung, Profil-Stahlkernarmierung und integrierter Plattenführung mit Schabwirkung – die richtige Wahl für Rückflusssicherheit und für abrasive Medien. Beide Baureihen sind mit Handrad-Betätigung (steigende Spindel), pneumatischem Antrieb (doppeltwirkend, mit Sensoren, NAMUR-Ventil und Endlagenschaltkasten kombinierbar) und Schnellschlusshebel verfügbar. Die Schieberplatte ist standardmäßig aus Edelstahl SS304L (1.4306) für GG25-Gehäuse und aus SS316L (1.4404) für Edelstahl-Gehäuse; die Spindel aus SS303 (1.4305).

Typische Einsatzbereiche sind die Zellstoff- und Papierindustrie, Abwasserbehandlung und Kläranlagen, chemische Industrie, Bergbau und Aufbereitung, Lebensmittelindustrie, Zementindustrie, Kraftwerkstechnik und pneumatische Feststoffförderung. Zum Schutz nachgeschalteter Armaturen vor Feststoffen wird ein Schmutzfänger empfohlen; für die anschließende Regelung eignen sich Kugelhähne und Absperrklappen.

Plattenschieber-Kategorien bei Fergo

01 Plattenschieber / Stoffschieber – Zwischenflansch-Bauform

Die Kategorie Plattenschieber – Stoffschieber umfasst alle FM200- und FB700-Modelle in Zwischenflansch-Bauform (Wafer). Der Zwischenflansch-Plattenschieber wird zwischen zwei Rohrflansche PN10/PN16 nach EN 1092-1 geklemmt. Nennweiten von DN50 bis DN600, Baulänge nach DIN EN 558 Reihe 20. Der Vorteil dieser Bauform ist die kompakte Baulänge, das geringe Gewicht und der direkte Austausch gegen bestehende Armaturen ohne Anpassung der Rohrleitung. Die Plattenführung mit integrierter Schabwirkung reinigt bei jedem Hub den Sitzring – wesentlich für lange Standzeiten in Zellstoff- und Papierstoffanwendungen.

02 Plattenschieber Edelstahl – Gehäuse CF8M (1.4408)

Die Plattenschieber Edelstahl verwenden ein Gehäuse aus Edelstahl CF8M (1.4408 / AISI 316), eine Schieberplatte aus SS316L (1.4404) und eine Spindel aus SS303 (1.4305). Nennweiten DN50 bis DN600, PN10. Der Temperaturbereich reicht von –20 °C bis +120 °C mit EPDM-Sitzring bzw. +90 °C mit NBR-Sitzring. Diese Ausführung ist die richtige Wahl für die chemische Industrie, die Pharmazie, die Lebensmittelverarbeitung, die Trinkwasseraufbereitung und alle korrosiven oder hygienisch sensiblen Medien. Verfügbar mit Handrad, pneumatischem Antrieb oder Schnellschlusshebel.

03 Stoffschieber Grauguss GG25 – die wirtschaftliche Standardlösung

Die Stoffschieber Grauguss verwenden ein Gehäuse aus Grauguss GG25 (EN-JL1040) mit Schieberplatte aus SS304L (1.4306) und Spindel aus SS303 (1.4305). Nennweiten DN50 bis DN600, PN10. Der Grauguss GG25 bietet ein hervorragendes Preis-Leistungs-Verhältnis, eine hohe mechanische Festigkeit und eine sehr gute Schwingungsdämpfung. Diese Ausführung ist die Standardlösung für die Zellstoff- und Papierindustrie, Abwasser, Schlamm, Bentonit, Zement und pneumatische Feststoffförderung. Der Temperaturbereich reicht bis +90 °C (NBR) oder +120 °C (EPDM).

04 Plattenschieber pneumatisch – doppeltwirkender Antrieb

Die Plattenschieber pneumatisch umfassen FM200- und FB700-Modelle mit vormontiertem pneumatischem Zylinder doppeltwirkend. Der pneumatische Plattenschieber ermöglicht eine schnelle Betätigung (Öffnen und Schließen in Sekunden) und ist die richtige Wahl für automatisierte Prozessanlagen mit hohem Zyklus. Der pneumatische Antrieb ist mit NAMUR-Magnetventilen und Endlagenschaltkästen Switchmaster nach VDI/VDE 3845 kombinierbar. Optional mit induktiven Sensoren IFM IFT206 und ATEX-Zertifizierung für explosionsgefährdete Bereiche.

05 Plattenschieber mit Handrad – steigende Spindel

Die Plattenschieber mit Handrad sind mit einer steigenden Spindel und einem robusten Handrad ausgestattet. Die Übersetzung wandelt die Muskelkraft in ausreichenden Druck, um die Schieberplatte auch bei Gegendruck sicher zu öffnen und zu schließen – ganz ohne Druckluft oder Elektronik. Diese Ausführung ist die richtige Wahl für die manuelle Absperrung von Feststoffleitungen, für Wartungsstellen und für Anlagen ohne Automatisierungsbedarf.

06 Schnellschluss-Schieber – Plattenschieber mit Hebel

Die Schnellschluss-Schieber sind mit einem Stahl-lackierten Schnellschlusshebel ausgestattet. Der Schnellschlusshebel ermöglicht das Öffnen und Schließen in einer einzigen Bewegung – wesentlich für Notabsperrung, Chargenprozesse und Anwendungen mit häufigem Schaltbedarf. Verfügbar für die FM200- und FB700-Baureihe, DN50 bis DN250, in Grauguss oder Edelstahl mit NBR- oder EPDM-Sitzring.

Werkstoffe im Detail: Plattenschieber richtig auslegen

Werkstoffe der Plattenschieber – Gehäuse, Schieberplatte, Spindel und Sitzring

1. Grauguss GG25 (EN-JL1040) – Gehäuse

Anwendung: Zellstoff, Papierstoff, Abwasser, Schlamm, Bergbau-Trübe, Zement, Bentonit, pneumatische Feststoffförderung, Kalk-Slurry.
Temperatur: –20 °C bis +90 °C (NBR) oder +120 °C (EPDM).
Vorteile: hervorragendes Preis-Leistungs-Verhältnis, hohe mechanische Festigkeit, sehr gute Schwingungsdämpfung, seit Jahrzehnten die Standardlösung für Stoffschieber in der Papier- und Abwasserindustrie.
Einschränkungen: nicht geeignet für stark korrosive Medien und für Trinkwasser ohne Innenbeschichtung.

2. Edelstahl CF8M (1.4408 / AISI 316) – Gehäuse

Anwendung: chemische Industrie, Pharmazie, Lebensmittelverarbeitung, hygienisch sensible Anwendungen, korrosive Medien, salzhaltige und saure Fluide.
Temperatur: –20 °C bis +120 °C (EPDM) oder +90 °C (NBR).
Vorteile: vollständige Korrosionsbeständigkeit, hohe Medienreinheit, keine Innenbeschichtung erforderlich, deutlich längere Standzeit als GG25 in aggressiven Medien.
Einschränkungen: höherer Stückpreis als Grauguss.

3. Schieberplatte – Edelstahl SS304L (1.4306) und SS316L (1.4404)

SS304L (1.4306): Standard-Schieberplatte für Grauguss-Gehäuse. Scharfkantig geschliffen für die guillotineartige Schneidwirkung durch Fasern und Granulate.
SS316L (1.4404): Schieberplatte für Edelstahl-Gehäuse. Höhere Korrosionsbeständigkeit für chemische und hygienische Anwendungen.
Vorteile: Formstabilität, Korrosionsbeständigkeit, ausblassichere Führung durch die Plattenführung mit integrierter Schabwirkung (FB700).

4. Spindel – Edelstahl SS303 (1.4305)

Standardwerkstoff: Automatenstahl SS303 für die steigende Spindel bei Handrad-Betätigung und für die Kolbenstange bei pneumatischen Antrieben.
Vorteile: Korrosionsbeständigkeit, hohe Zerspanbarkeit für präzise Gewindegeometrie, guter Rundlauf.

5. Sitzring NBR

Anwendung: Standardausführung für Zellstoff, Papierstoff, Abwasser, Mineralöl, aliphatische Kohlenwasserstoffe und ölbelastete Medien.
Temperatur: –20 °C bis +90 °C.
Vorteile: gute mechanische Beständigkeit, günstig, breite Verfügbarkeit.
Einschränkungen: nicht beständig gegen Ozon, UV und aromatische Kohlenwasserstoffe.

6. Sitzring EPDM

Anwendung: Trinkwasser, Heißwasser, HVAC, Alkalien, verdünnte Säuren, Bremsflüssigkeit auf Glykolbasis.
Temperatur: –20 °C bis +120 °C.
Vorteile: beständig gegen Ozon, UV, Alterung und höhere Temperaturen als NBR.
Einschränkungen: nicht geeignet für Mineralöle, Fette und Kohlenwasserstoffe.

7. Sitzring metallisch

Anwendung: Trockenförderung, abrasive Medien, Granulat, Zement, hohe Temperaturen und Anwendungen mit dampfförmigen Bestandteilen.
Vorteile: hohe Verschleißbeständigkeit, kein Elastomer-Cold-Flow, geeignet für Temperaturen oberhalb der EPDM-Grenze.
Einschränkungen: keine blasendichte Abdichtung bei sehr niedrigem Differenzdruck – gezielte Auswahl nach Dichtheitsanforderung.

8. U-Bügeldichtung mit Profil-Stahlkernarmierung (FB700)

Anwendung: beidseitig dichtende Ausführung für Rückflusssicherheit und für abrasive Medien.
Aufbau: Elastomer-Profil (NBR oder EPDM) mit eingelegter Profil-Stahlkernarmierung. Die Plattenführung mit integrierter Schabwirkung reinigt bei jedem Hub den Sitzring.
Vorteile: lange Standzeit in Zellstoff- und Papierstoffanwendungen, zuverlässige Abdichtung in beide Strömungsrichtungen.

Einseitig vs beidseitig dichtend – FM200 oder FB700

Einseitig oder beidseitig dichtender Plattenschieber – FM200 vs FB700

Die Wahl zwischen einseitig dichtendem Plattenschieber (FM200) und beidseitig dichtendem Plattenschieber (FB700) bestimmt die Dichtheit gegen Rückfluss, die Sitzringgeometrie und die Lebensdauer bei abrasiven Medien.

FM200 – einseitig dichtend (uni-directional)

Der FM200 ist ein einseitig dichtender Zwischenflansch-Plattenschieber. Die Weichdichtung (NBR, EPDM oder metallisch) sitzt nur auf einer Seite des Schiebergehäuses. Die richtige Wahl bei definierter Strömungsrichtung und bei Anwendungen ohne Rückflussanforderung. Wirtschaftlich, kompakt und mit dem größten Sortiment: DN50 bis DN600, Handrad, pneumatisch, Schnellschluss, Grauguss oder Edelstahl.

FB700 – beidseitig dichtend (bi-directional)

Der FB700 ist ein beidseitig dichtender Plattenschieber mit U-Bügeldichtung und Profil-Stahlkernarmierung. Die Elastomerdichtung umschließt die Schieberplatte von beiden Seiten – dicht in beide Strömungsrichtungen. Die Plattenführung mit integrierter Schabwirkung reinigt bei jedem Hub den Sitzring und verlängert die Standzeit in Zellstoff-, Papierstoff- und Schlammanwendungen. Die richtige Wahl bei möglichem Rückfluss, bei besonders abrasiven Medien und bei hoher Zyklenanzahl.

Auswahlhilfe

FM200: die richtige Wahl für Standard-Absperrung mit definierter Strömungsrichtung – bestes Preis-Leistungs-Verhältnis. FB700: die richtige Wahl bei Rückflusssicherheit, abrasiven Medien und langer Standzeitanforderung.

Zertifizierungen und Normen der Plattenschieber Fergo

Die Plattenschieber Fergo entsprechen den wichtigsten europäischen und internationalen Normen. Die Baulänge folgt DIN EN 558 Reihe 20 – die Standardbaulänge für Zwischenflansch-Armaturen. Die Flanschanschlüsse entsprechen EN 1092-1 (Grauguss und Edelstahl) und ASME B16.5 Class 150 (auf Anfrage). Die Prüfung folgt EN 12266-1 für Sitz- und Gehäusedichtheit. Die DGRL 2014/68/EU ist für die druckbeaufschlagten Modelle abgedeckt. Optional mit ATEX-Zertifizierung nach 2014/34/EU für explosionsgefährdete Bereiche bei pneumatischen und elektrischen Antrieben.

Werkszeugnisse, 3D-Modelle und technische Datenblätter stehen auf der Seite Fergo Zertifikate zur Verfügung. Zur Prüfung der Medienbeständigkeit des Sitzring-Elastomers und der Gehäusewerkstoffe steht das Beständigkeitstool bereit.

Lieferung und Verfügbarkeit der Plattenschieber

Fergo bietet über 400 Referenzen an Plattenschiebern und Stoffschiebern ab Lager in Neuss, Deutschland. Der Versand erfolgt nach Deutschland, Österreich, in die Schweiz und in ganz Europa. Die Standardlieferzeit per DHL beträgt 2–7 Werktage; Speditionsversand für DN400+. Alle Bedingungen sind auf der Seite Versand- und Zahlungsbedingungen aufgeführt.

Für Projekte, die eine vormontierte Einheit aus Plattenschieber und Antrieb, eine Ausführung PN16, einen Sonderwerkstoff (Duplex, Hastelloy), einen speziellen Sitzring oder eine kundenspezifische Baulänge erfordern, entwickelt Fergo maßgeschneiderte Lösungen.
