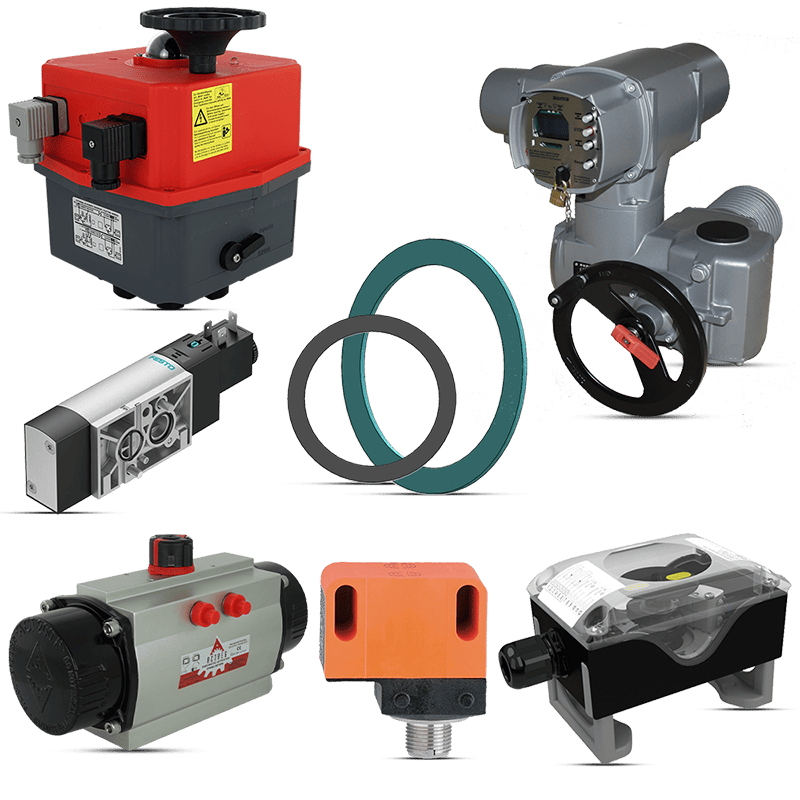

Antriebe & Zubehör: komplette Automatisierung für Industriearmaturen

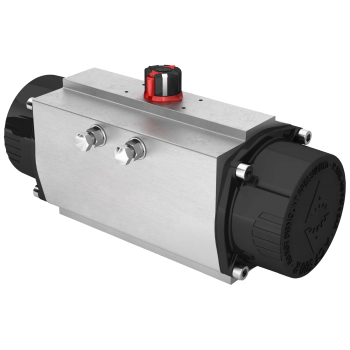

Die pneumatischen Schwenkantriebe gibt es in doppeltwirkender und einfachwirkender federrückstellender Ausführung. Doppeltwirkende Antriebe schalten in beide Richtungen mit Druckluft, während federrückstellende Modelle bei Druckluftausfall in eine definierte Sicherheitsstellung zurückkehren (Fail-safe „geschlossen“ oder „offen“). Montageflansche folgen der ISO 5211 in den Größen F03 bis F16. Das NAMUR-Anschlussbild oben ermöglicht zudem die direkte Montage eines Magnetventils.

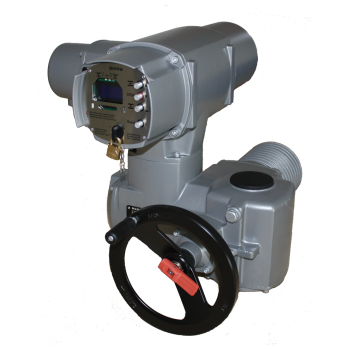

Wo keine Druckluft zur Verfügung steht, ist der J4C elektrische Schwenkantrieb die Referenzlösung. Gebaut wird er von J&J. Er deckt das Drehmoment von 20 Nm (J4C-S20) bis 300 Nm über die Modelle S20, S35, S55, S85, S110, S150, S220 und S300 ab. Das Multispannungssystem akzeptiert 24 V, 230 V und 240 V AC sowie 24 V bis 135 V DC auf demselben Gerät. Die Laufzeit für 90 Grad liegt bei rund neun Sekunden, die Einschaltdauer bei 75 Prozent. Das Polyamid-PA6-Gehäuse trägt die Schutzklasse IP67, der ISO-5211-Flansch passt auf F03, F04 und F05.

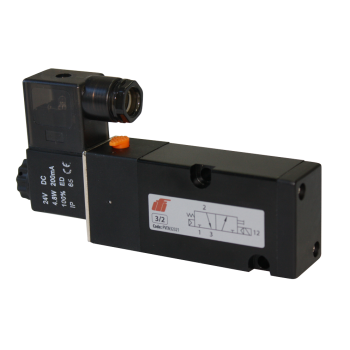

Die NAMUR-Magnetventile sitzen direkt auf dem Antrieb über die VDI/VDE-3845-Schnittstelle. Fergo führt 3/2- und 5/2-Wege-Ausführungen, einfachwirkend und doppeltwirkend, in 24 V DC und weiteren Spannungen einschließlich ATEX-Varianten. Das Modell MNH 510 701 (5/2-Wege) nutzt beispielsweise einen G-1/4-Zoll-Anschluss, ein eloxiertes Aluminiumgehäuse mit NBR-Dichtungen und arbeitet zwischen 1,5 und 10 bar bei IP65.

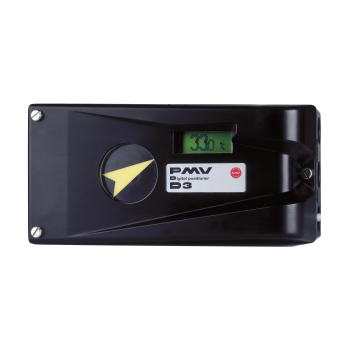

Für stetige Regelung liefert Fergo den Siemens SIPART PS2-Stellungsregler. Dieser elektropneumatische Stellungsregler vergleicht das analoge Steuersignal (typisch 4–20 mA) kontinuierlich mit der tatsächlichen Antriebsposition und regelt entsprechend nach. Damit halten Regelkugelhähne und stetig regelnde Absperrklappen den Sollwert exakt. Optionale Erweiterungsmodule bieten HART, PROFIBUS oder Foundation Fieldbus.

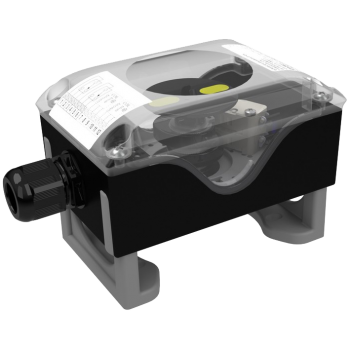

Die Switchmaster-Endschalterbox liefert das elektrische Signal „AUF“ oder „ZU“ zurück an die Steuerung. Die Version Switchmaster-M2 arbeitet mit mechanischen Mikroschaltern, vergoldeten Kontakten, einem Lexan-143-Kunststoffgehäuse mit antistatischer Beschichtung, 4 V DC bis 250 V AC bei 1 mA bis 5 A und IP67 im Temperaturbereich −20 °C bis +70 °C. Die EB300-PP2I02 setzt dagegen auf zwei induktive P+F-Näherungsschalter NBB2-V3-E2 (PNP-Schließer) bei 10–30 V DC in einem Polyamid-/Polykarbonatgehäuse — die richtige Wahl für hohe Schalthäufigkeiten und lange Standzeiten. Beide zeigen die Armaturenposition zusätzlich mechanisch an.

Für die vollständig berührungslose Rückmeldung stehen die induktiven Doppelsensoren von IFM bereit — unter anderem IFT 206, IN5334, IN5327, NN5008 und IN5225. Sie liefern zwei Schaltsignale aus einem kompakten Gehäuse und sind robust, wartungsarm und für extreme Industriebedingungen ausgelegt.

Die Flanschdichtungen verbinden Armatur und Rohrleitung dicht miteinander. Fergo führt HD-Aramidfaser-Dichtungen (asbestfrei) von DN20 bis DN150 in PN10 bis PN40, alle zugelassen nach EEL, W270, DVGW, WRAS und EN 1092-1/-2. Grafit-Dichtungen mit Metalleinlage decken den Fire-Safe- und Hochtemperaturbereich ab und tragen BAM- und DVGW-Zulassung neben Fire-Safe und EN 1092.

Die Spindelverlängerung kommt bei erdverlegten Leitungen, isolierten Rohren und Gefahrenzonen zum Einsatz, in denen der Antrieb außerhalb des Rohres sitzt. Verlängerungen werden auf Maß gefertigt und passen für Kugelhähne und Absperrklappen an den ISO-5211-Flansch. Das Manometer deckt den Druckbereich von 0 bis 100 bar ab — glyzerinbefüllt, im ABS- oder Edelstahlgehäuse und mit Zifferblatt-Durchmessern von 53 mm, 63 mm und 100 mm.
