Kondensatableiter für Dampf: GESTRA BK, MK & UNA kaufen

Kondensatableiter von GESTRA mit Bimetall-Regler, Regelmembran oder Kugelschwimmer, DN10 bis DN65, PN10 bis PN40, Flansch, Muffe oder Schweißende, ab Lager

Jetzt im Shop kaufen

Kondensatableiter Dampf
  • Gestra Kondensatableiter BK

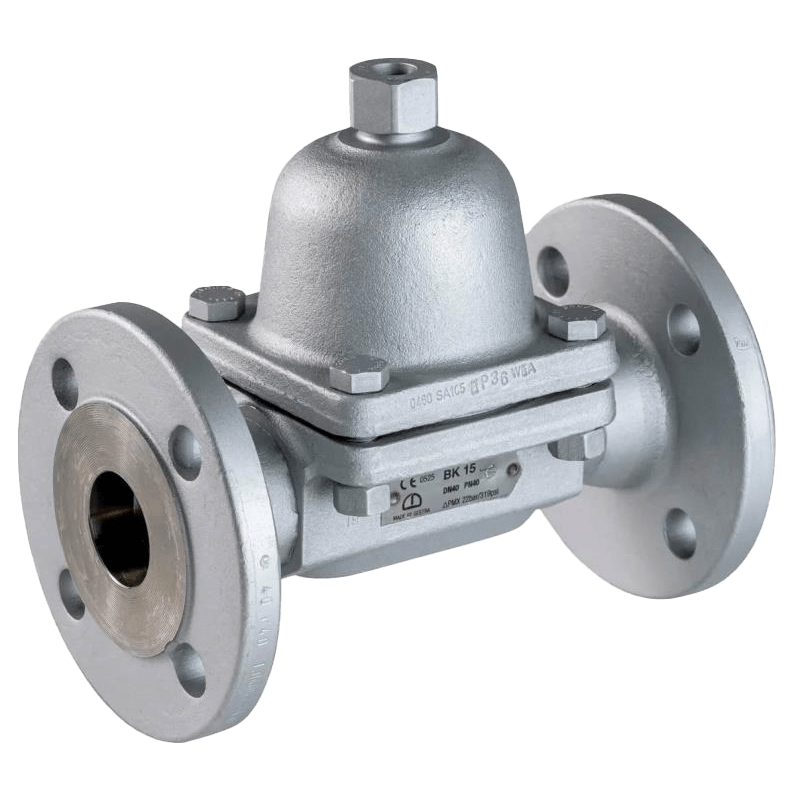

    Gestra Kondensatableiter BK

    Nennweiten: DN15 – DN50

    Flanschanschluss: ANSI 150, PN40, ANSI 300, ANSI 600, ANSI 900, ANSI 1500, PN100, PN63, PN160

    Gehäusematerial: 1.0460, 1.5415, 1.7335, 1.7383, 1.4901

    Anschluss: IG/IG, Schweißmuffen, Anschweißenden, Flansche

  • Gestra Kondensatableiter DK

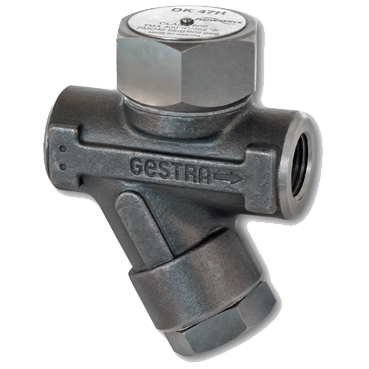

    Gestra Kondensatableiter DK

    Nennweiten: DN15 – DN25

    Flanschanschluss: ANSI 150, PN40, ANSI 300

    Gehäusematerial: 1.0460, 1.4027, 1.4021

    Anschluss: IG/IG, Schweißmuffen, Anschweißenden, Flansche

  • Gestra Kondensatableiter MK

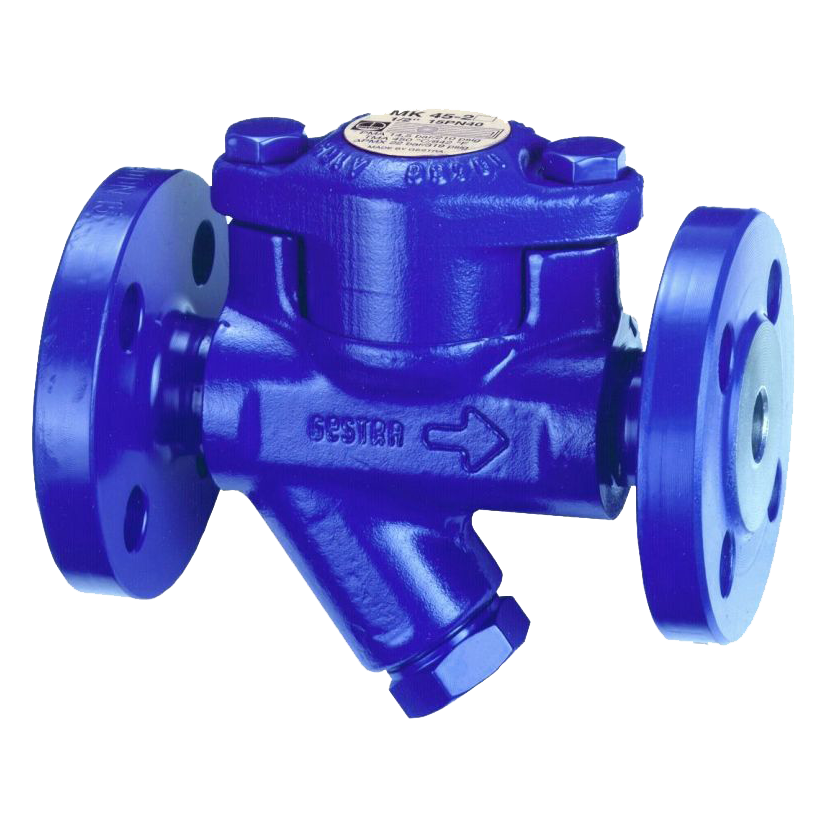

    Gestra Kondensatableiter MK

    Nennweiten: DN15 – DN50

    Flanschanschluss: ANSI 150, PN40, ANSI 300

    Gehäusematerial: 1.0619, 1.4301, 1.4404, 1.0460

    Anschluss: IG/IG, Schweißmuffen, Anschweißenden, Flansche, Clamp

  • Gestra Kondensatableiter UNA-Baureihe

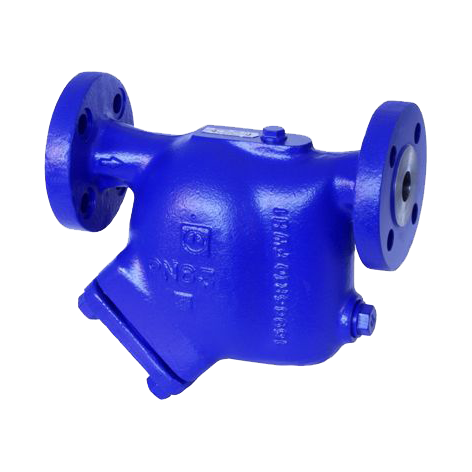

    Gestra Kondensatableiter UNA-Baureihe

    Nennweiten: DN15 – DN100, 1/2" – 2 1/2"

    Flanschanschluss: ANSI 150, PN16, PN40, ANSI 300, ANSI 600, ANSI 900, PN25, PN100, PN63, PN160

    Gehäusematerial: 1.4408, 1.0619, 1.4404, 1.0460, 1.5415, 1.7335, 5.3103, 1.5419, 1.7357, 5.1301

    Anschluss: IG/IG, Schweißmuffen, Anschweißenden, Flansche

  • Gestra Kondensatableiter Spezialableiter

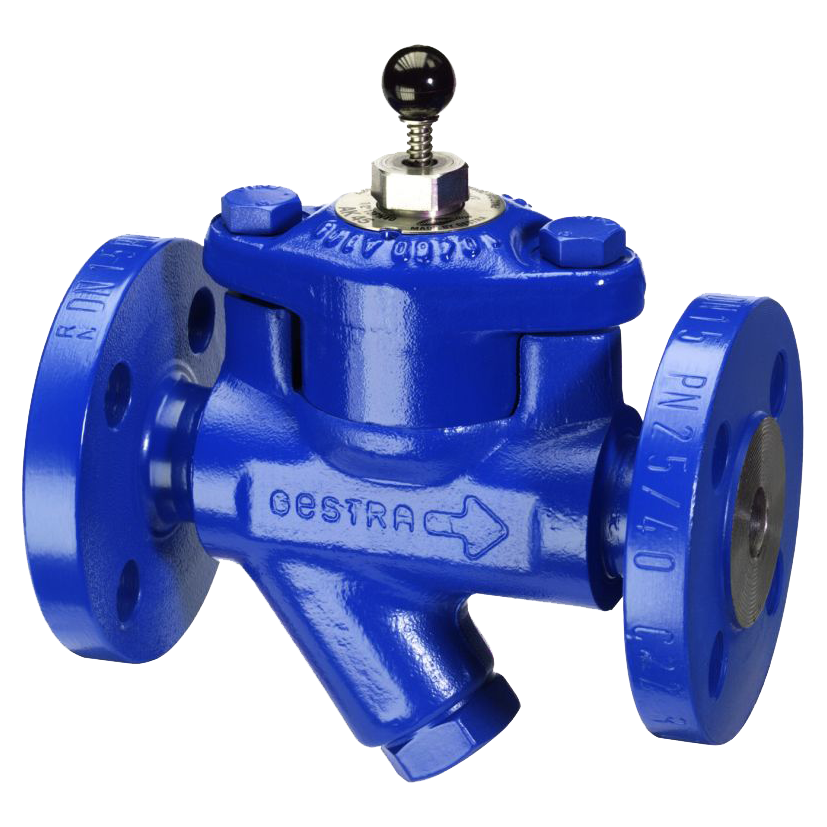

    Gestra Kondensatableiter Spezialableiter

    Nennweiten: DN15 – DN150

    Flanschanschluss: ANSI 150, PN16, PN40, ANSI 300, PN25

    Gehäusematerial: 1.0619, 1.0460, EN-JM 1030, EN-JL 1040

    Anschluss: IG/IG, AG/IG, Anschweißenden, Flansche

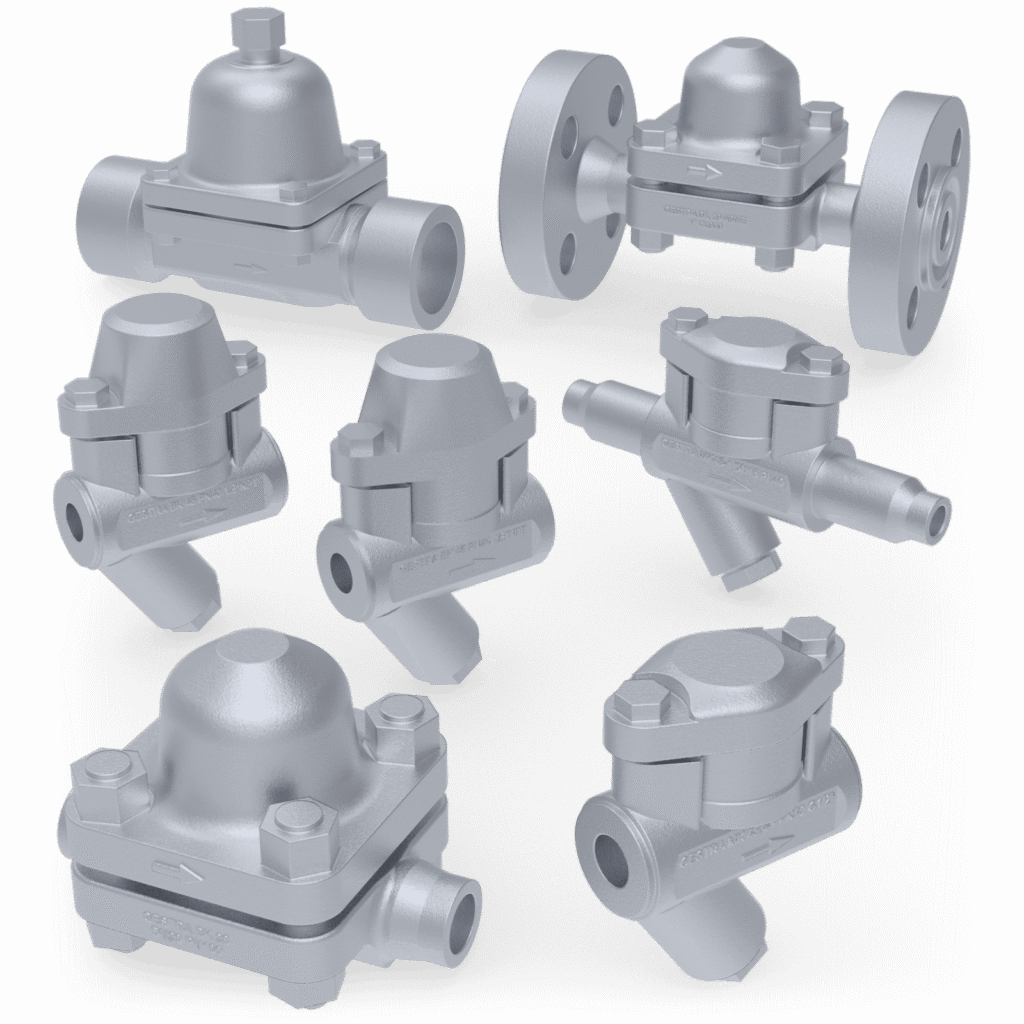

Produktübersicht GESTRA Kondensatableiter

Kondensatableiter für Dampfsysteme – GESTRA BK, MK und UNA

Ein Kondensatableiter führt Kondensat und Luft selbsttätig aus der Dampfleitung ab. Gleichzeitig hält er den Frischdampf im System zurück. Dadurch schützt der Kondensatableiter Wärmetauscher, Rohrleitungen und Armaturen vor Wasserschlag, Korrosion und Energieverlust. Fergo liefert deshalb GESTRA Kondensatableiter der Serien BK, MK und UNA direkt ab Lager.

Die drei Serien decken alle gängigen Wirkprinzipien ab. Thermische Kondensatableiter reagieren dabei auf die Temperaturdifferenz zwischen Dampf und unterkühltem Kondensat. Mechanische Schwimmerableiter arbeiten dagegen dichteabhängig und leiten Kondensat ohne Aufstau ab. Die Nennweiten reichen von DN10 bis DN65. Außerdem stehen Druckstufen von PN10 bis PN40 sowie ANSI Class 150 und 300 zur Auswahl. Anschlüsse gibt es zudem als Flansch nach EN 1092-1 Form B1, als Gewindemuffe nach EN ISO 228-1 oder als Schweißende nach EN 12627.

Kondensatableiter kommen an Dampfverteilern, Wärmetauschern, Begleitheizungen und Turbinenentwässerungen zum Einsatz. Typische Branchen sind daher Chemie und Petrochemie, Energieerzeugung, Lebensmittel- und Getränkeindustrie, Papierherstellung und Pharma. Ein korrekt ausgelegter Kondensatableiter senkt den Dampfverlust deutlich. Somit verbessert er die Energiebilanz der gesamten Anlage.

Unterkategorien der GESTRA Kondensatableiter

01 BK-Serie – Thermische Kondensatableiter mit Bimetall- und Duostahl-Regler

Die GESTRA BK-Serie (BK 15 und BK 45) arbeitet thermisch mit einem korrosionsbeständigen Duostahl- oder Thermovit-Bimetallregler. Der BK 45 ist als kompakter Zwischenflansch-Kondensatableiter in Baulänge 150–230 mm ausgelegt und deckt DN15 bis DN50 bei PN40 ab. Die BK-Serie eignet sich besonders für hohe Betriebsdrücke, überhitzten Dampf und Anwendungen mit häufigen Lastwechseln.

02 MK-Serie – Thermische Kondensatableiter mit Regelmembran

Die GESTRA MK-Serie arbeitet mit einer Regelmembran aus Hastelloy® – als Tandem-Membran 5N1 für kleine Kondensatmengen (MK 45-1) oder als Flach-Membran 5N2 für größere Volumenströme (MK 45-2). Integrierter Y-Schmutzfänger und Rückschlagsicherung sind serienmäßig enthalten. Baulängen von 95 mm (Gewindemuffe) bis 160 mm (Flansch PN40), Anschluss ANSI Class 150 optional verfügbar.

03 UNA-Serie – Schwimmer-Kondensatableiter für kontinuierliche Ableitung

Die GESTRA UNA-Serie (UNA 14, UNA 16, UNA 45hl) nutzt einen Kugelschwimmer mit Duplex-Regelgarnitur und wählbarem Abschlussorgan AO 2 bis AO 32. Die dichteabhängige Steuerung leitet Kondensat sofort und ohne Aufstau ab – ideal für Wärmetauscher, Prozessregelung und Anwendungen mit schwankendem Kondensatanfall. Verfügbar in horizontaler und vertikaler Einbaulage, mit Gehäuse aus Stahl 1.0460 oder Sphäroguss.

Werkstoffe im Detail: Kondensatableiter richtig auslegen

Gehäuse- und Haubenwerkstoffe

1. Kohlenstoffstahl 1.0460 / ASTM A105 (Standardausführung)
Einsatzbereich: Sattdampf und Heißdampf in Industrie- und Kraftwerksanlagen, Kondensatrückführung, Begleitheizung
Temperatur: bis +425 °C (druck- und normabhängig)
Vorteile: hohe Festigkeit, gute Schweißbarkeit, wirtschaftliche Standardlösung, breite Verfügbarkeit
Einschränkungen: nicht geeignet für chloridhaltige, säurehaltige oder chemisch aggressive Kondensate
2. Edelstahl 1.4027 (korrosionsbeständige Ausführung)
Einsatzbereich: Chemie- und Pharmaanlagen, Lebensmittelindustrie, aggressive oder chloridhaltige Kondensate, Reinstdampf
Temperatur: bis +400 °C (materialabhängig)
Vorteile: hohe Korrosionsbeständigkeit, resistent gegen chemisch aktive Kondensate, hygienetauglich
Einschränkungen: höherer Materialpreis, längere Lieferzeit bei Sondergrößen
3. Sphäroguss 5.3103 / ASTM A395 (UNA-Hauben)
Einsatzbereich: Hauben und Deckel der UNA-Schwimmerableiter für mittlere Druckstufen
Temperatur: bis +350 °C
Vorteile: hohe Zähigkeit, gute Schwingungsdämpfung, wirtschaftliche Alternative zu Stahlguss
Einschränkungen: begrenzt für aggressive Kondensate, bevorzugt für Standard-Dampfanwendungen

Regelgarnituren und Innenteile

1. Thermovit-Bimetallregler (BK 15)
Einsatzbereich: thermische Ableitung bei Sattdampf und Heißdampf mit Kondensatunterkühlung
Temperatur: Regelbereich bis +400 °C
Vorteile: unempfindlich gegen Wasserschlag und Frost, robust bei Lastwechseln, wartungsarm
Einschränkungen: träge Reaktion bei schnellen Temperaturänderungen, Ableitung mit Kondensatstau
2. Duostahl-Regelplatten (BK 45)
Einsatzbereich: Prozessdampf mit Lastwechseln, Turbinen- und Leitungsentwässerung, Begleitheizungen
Temperatur: bis +425 °C
Vorteile: schnelle Reaktion auf Temperaturdifferenz, präzise Regelung, sichere Dampfsperre
Einschränkungen: Ableitung erst nach Kondensatunterkühlung von etwa 10–20 K
3. Hastelloy®-Regelmembran – Tandem 5N1 / Flach 5N2 (MK-Serie)
Einsatzbereich: Anwendungen mit kleinen Differenzdrücken, Wärmetauscher, Kondensatrückgewinnung
Temperatur: bis +350 °C
Vorteile: hohe chemische und thermische Beständigkeit, Ableitung nahe der Sattdampfkurve, gegendruckunabhängig
Einschränkungen: begrenzte Kondensatleistung der Tandem-Membran bei großen Volumenströmen
4. Duplex-Regelgarnitur mit Abschlussorgan AO 2 – AO 32 (UNA-Serie)
Einsatzbereich: kontinuierliche Ableitung an Wärmetauschern, Prozessregelung, Turbinenentwässerung
Temperatur: bis +400 °C
Vorteile: lastabhängige Ableitung ohne Kondensatstau, sechs Abschlussorgan-Größen für alle Leistungsbereiche
Einschränkungen: größere Baulänge und höheres Gewicht gegenüber thermischen Ableitern
5. Dichtung: Graphit / CrNi-Verbund
Einsatzbereich: Gehäuse- und Haubendichtung aller BK-, MK- und UNA-Serien
Temperatur: bis +550 °C
Vorteile: hohe Temperaturbeständigkeit, setzsicher, bei Wartung wiederverwendbar
Einschränkungen: nicht geeignet für stark oxidierende Medien

Zertifikate & Normen für Kondensatableiter

GESTRA Kondensatableiter entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung. Die Flanschanschlüsse folgen DIN EN 1092-1 Form B1, Gewindemuffen der EN ISO 228-1 und Schweißenden der EN 12627. Für den nordamerikanischen Markt liefert der Hersteller GESTRA außerdem Ausführungen nach ASME B16.5 Class 150 und Class 300. Für ausgewählte Modelle sind zudem TA-Luft-Konformität und SIL-Einstufungen dokumentiert.

Prüfzeugnisse nach EN 10204 stellt Fergo auf Anfrage bereit – als Werkszeugnis 2.2 oder Abnahmeprüfzeugnis 3.1. Eine vollständige Übersicht aller Zertifizierungen finden Sie auf der Zertifikateseite. Für die kombinierte Auslegung empfehlen sich darüber hinaus Schmutzfänger und GESTRA Rückschlagventile. Die Medienbeständigkeit prüfen Sie vorab mit dem Fergo Beständigkeitstool.

Lieferung & Verfügbarkeit

Fergo führt über 25.000 Industriearmaturen ab Lager. Darunter befinden sich mehr als 200 GESTRA Kondensatableiter der BK-, MK- und UNA-Serien in allen gängigen Nennweiten und Anschlussvarianten. Bestellungen kommissioniert Fergo noch am gleichen Werktag. Per Expressversand erfolgt die Auslieferung deshalb innerhalb der nächsten Werktage.

Die Lieferung erfolgt innerhalb der DACH-Region – Deutschland, Österreich und die Schweiz. Kleinere Sendungen versendet Fergo über DHL, schwere Flanschausführungen und Sammellieferungen dagegen per Spedition. Details zu Versandkosten und Expressoptionen finden Sie auf der Seite Versand- und Zahlungsbedingungen. Für die technische Auslegung eines Kondensatableiters oder projektbezogene Großmengen erstellt der Fergo-Vertrieb kurzfristig ein Angebot.
