Clapet anti-retour à bride intermédiaire type RK100

Clapets anti-retour en inox et en acier galvanisé

Les clapets anti-retour entre brides de la série RK100, fabriqués en acier inoxydable et en acier galvanisé, sont une solution fiable pour prévenir le reflux dans les applications industrielles. Disponibles dans une large gamme de tailles, de DN32 à DN600, ils répondent ainsi à divers besoins d’installation. En outre, leur construction en acier inoxydable robuste (1.4408) et en acier galvanisé (1.0619) leur confère une excellente résistance à la corrosion et garantit une longue durée de vie, qu’ils soient équipés ou non de ressorts de rappel.

Clapet anti-retour : joints et plages de température

Chaque clapet de non-retour entre brides est équipé de matériaux d’étanchéité spécifiques couvrant une large plage de températures. EPDM pour des températures de -10°C à +120°C, NBR pour -10°C à +90°C, Viton pour -10°C à +150°C, PTFE pour -10°C à +200°C et des joints métalliques pour des conditions extrêmes de -25°C à +300°C. Ces propriétés les rendent idéales pour les environnements exigeants de l’industrie chimique, de la construction d’installations ou de la transformation des aliments. ( Pour plus de variations de joints)

Notre large gamme de clapet anti-retour :

Clapet anti-retour sans ressort de rappel, en bride intermédiaire.

1-RK100-SSEOW (Art.-Nr.: 301-1021-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : EPDM
• Plage de température : -10°C à +120°C

2-RK100-SSNOW (Art.-Nr.: 301-1024-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : NBR
• Plage de température : -10°C à +90°C

3-RK100-SSVOW (Art.-Nr.: 301-1022-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : Viton
• Plage de température : -10°C à +150°C

4-RK100-SSTOW (Art.-Nr.: 301-1023-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : PTFE
• Plage de température : -10°C à +200°C

5-RK100-SSMOW (Art.-Nr.: 301-1025-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Vis : acier inoxydable (1.4401)
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : métallique
• Plage de température : -25°C à +300°C

Clapets anti-retour avec ressort de rappel, bride intermédiaire

1-RK100-SSEFW (Art.-Nr.: 301-1042-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Ressort : acier inoxydable (1.4571)
• Avec ressort de rappel
• Joint d’étanchéité : EPDM
• Plage de température : -10°C à +120°C

2-RK100-SSNFW (Art.-Nr.: 301-1041-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Ressort : acier inoxydable (1.4571)
• Avec ressort de rappel
• Joint d’étanchéité : NBR
• Plage de température : -10°C à +90°C

3-RK100-SSVFW (Art.-Nr.: 301-1043-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Ressort : acier inoxydable (1.4571)
• Avec ressort de rappel
• Joint d’étanchéité : Viton
• Plage de température : -10°C à +150°C

4-RK100-SSTFW (Art.-Nr.: 301-1044-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401/1.4571)
• Ressort : acier inoxydable (1.4571)
• Avec ressort de rappel
• Joint d’étanchéité : PTFE
• Plage de température : -10°C à +200°C

5-RK100-SSMFW (Art.-Nr.: 301-1045-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Avec ressort de rappel
• boîtier : acier inoxydable (1.4408)
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4401)
• Ressort : acier inoxydable (1.4571)
• Joint d’étanchéité : métallique
• Plage de température : -25°C à +300°C

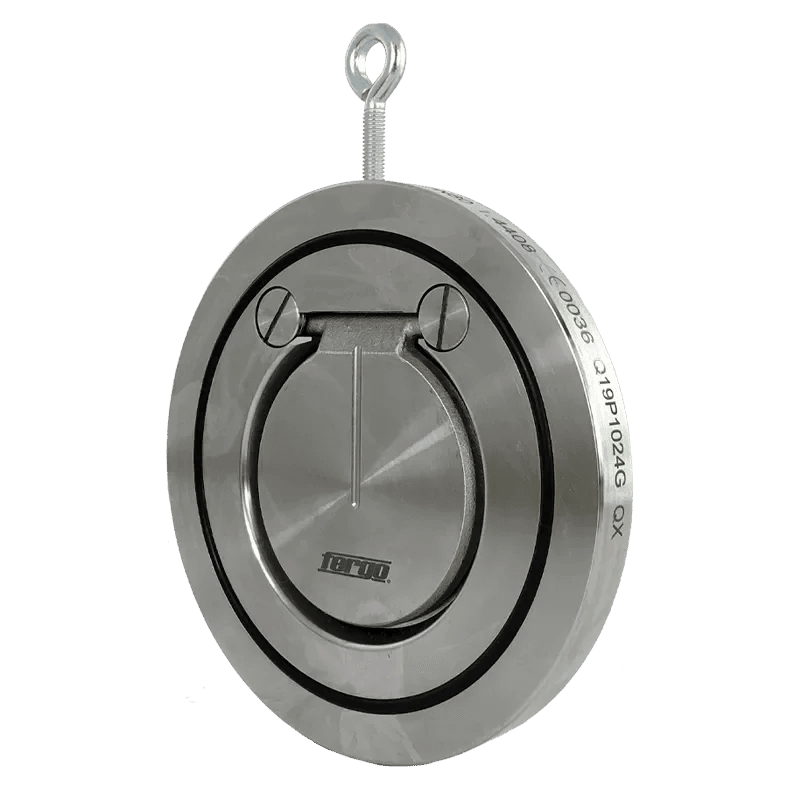

Clapets anti-retour en acier sans ressort de rappel, en bride intermédiaire

1-RK100-LSEOW (Art.-Nr.: 301-1032-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : EPDM
• Plage de température : -10°C à +120°C

2-RK100-LSNOW (Art.-Nr.: 301-1031-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : NBR
• Plage de température : -10°C à +90°C

3-RK100-LSVOW (Art.-Nr.: 301-1033-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : Viton
• Plage de température : -10°C à +150°C

4-RK100-LSTOW (Art.-Nr.: 301-1034-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : PTFE
• Plage de température : -10°C à +200°C

5-RK100-LSMOW (Art.-Nr.: 301-1035-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Vis : acier inoxydable (1.4401)
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Joint d’étanchéité : métallique
• Plage de température : -10°C à +300°C (jusqu’à -25°C à 75% de la pression nominale)

Clapets anti-retour en acier avec ressort de rappel, en bride intermédiaire

1-RK100-LSEFW (Art.-Nr.: 301-1027-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Ressort : acier inoxydable (1.4571)
• Joint d’étanchéité : EPDM
• Plage de température : -10°C à +120°C

2-RK100-LSNFW (Art.-Nr.: 301-1026-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Ressort : acier inoxydable (1.4571)
• Joint d’étanchéité : NBR
• Plage de température : -10°C à +90°C

3-RK100-LSVFW (Art.-Nr.: 301-1028-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Ressort : acier inoxydable (1.4571)
• Joint d’étanchéité : Viton
• Plage de température : -10°C à +150°C

4-RK100-LSTFW (Art.-Nr.: 301-1029-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Ressort : acier inoxydable (1.4571)
• Joint d’étanchéité : PTFE
• Plage de température : -10°C à +200°C

5-RK100-LSMFW (Art.-Nr.: 301-1030-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Avec ressort de rappel
• boîtier : acier (1.0619), galvanisé
• Clapet : acier inoxydable (1.4408/1.4581)
• Vis : acier inoxydable (1.4301/1,4305/1.4401/1.4571)
• Ressort : acier inoxydable (1.4571)
• Joint d’étanchéité : métallique
• Plage de température : -10°C à +300°C (jusqu’à -25°C à 75% de la pression nominale)

Clapets anti-retour en bronze d’aluminium sans ressort de rappel

1-RK100-A1A1EOW (Art.-Nr.: 301-1155-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : ALU-bronze (2.0975)
• Clapet : ALU-bronze (2.0975)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : EPDM
• Plage de température : -10°C à +120°C

2-RK100-A1A1NOW (Art.-Nr.: 301-1154-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : ALU-bronze (2.0975)
• Clapet : ALU-bronze (2.0975)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : NBR
• Plage de température : -10°C à +90°C

3-RK100-A1A1VOW (Art.-Nr.: 301-1156-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : ALU-bronze (2.0975)
• Clapet : ALU-bronze (2.0975)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : Viton
• Plage de température : -10°C à +150°C

4-RK100-A1A1TOW (Art.-Nr.: 301-1157-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : ALU-bronze (2.0975)
• Clapet : ALU-bronze (2.0975)
• Vis : acier inoxydable (1.4401)
• Joint d’étanchéité : PTFE
• Plage de température : -10°C à +200°C

Clapets anti-retour en bronze d’aluminium avec ressort de rappel

1-RK100-A1A1EFW (Art.-Nr.: 301-1151-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : ALU-bronze (2.0975)
• Clapet : ALU-bronze (2.0975)
• Vis : bronze ALU (2.0975)
• Ressort : Hastelloy C4 (2.4610)
• Avec ressort de rappel
• Joint d’étanchéité : EPDM
• Plage de température : -10°C à +120°C

2-RK100-A1A1NFW (Art.-Nr.: 301-1150-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : ALU-bronze (2.0975)
• Clapet : ALU-bronze (2.0975)
• Vis : bronze ALU (2.0975)
• Ressort : Hastelloy C4 (2.4610)
• Avec ressort de rappel
• Joint d’étanchéité : NBR
• Plage de température : -10°C à +90°C

3-RK100-A1A1VFW (Art.-Nr.: 301-1152-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : ALU-bronze (2.0975)
• Clapet : ALU-bronze (2.0975)
• Vis : bronze ALU (2.0975)
• Ressort : Hastelloy C4 (2.4610)
• Avec ressort de rappel
• Joint d’étanchéité : Viton
• Plage de température : -10°C à +150°C

4-RK100-A1A1TFW (Art.-Nr.: 301-1153-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• boîtier : ALU-bronze (2.0975)
• Clapet : ALU-bronze (2.0975)
• Vis : bronze ALU (2.0975)
• Ressort : Hastelloy C4 (2.4610)
• Avec ressort de rappel
• Joint d’étanchéité : PTFE
• Plage de température : -10°C à +200°C

Clapets anti-retour en aluminium avec ressort de rappel

1-RK100-ASEFW (Art.-Nr.: 301-1109-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Boîtier : aluminium
• Clapet : acier inoxydable (1.4305)
• Ressort : acier inoxydable (1.4571)
• Vis : acier inoxydable (1.4305)
• Avec ressort de rappel
• Joint d’étanchéité : EPDM
• Plage de température : voir le tableau dans notre documentation

2-RK100-ASNFW (Art.-Nr.: 301-1109-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Boîtier : aluminium
• Clapet : acier inoxydable (1.4305)
• Ressort : acier inoxydable (1.4571)
• Vis : acier inoxydable (1.4305)
• Avec ressort de rappel
• Joint d’étanchéité : NBR
• Plage de température : voir le tableau dans notre documentation

3-RK100-ASVFW (Art.-Nr.: 301-1110-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Boîtier : aluminium
• Clapet : acier inoxydable (1.4305)
• Ressort : acier inoxydable (1.4571)
• Vis : acier inoxydable (1.4305)
• Avec ressort de rappel
• Joint d’étanchéité : Viton
• Plage de température : voir le tableau dans notre documentation

4-RK100-ASTFW (Art.-Nr.: 301-1111-xx)

• DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Boîtier : aluminium
• Clapet : acier inoxydable (1.4305)
• Ressort : acier inoxydable (1.4571)
• Vis : acier inoxydable (1.4305)
• Avec ressort de rappel
• Joint d’étanchéité : PTFE
• Plage de température : voir le tableau dans notre documentation

Téléchargement « Clapet anti retour RK100 »
