Vanne rectangulaire
La vanne plate de type FC est fabriquée spécialement selon vos souhaits et vos indications. Toutes les dimensions, comme par exemple la longueur de construction ainsi que les dimensions intérieures et extérieures de la vanne rectangulaire, peuvent être choisies librement. Bien entendu, les matériaux du corps, de la pelle et des éléments d’étanchéité, comme le joint de plaque et la garniture de presse-étoupe, peuvent également être combinés librement et adaptés à votre application.
Nous nous ferons un plaisir de vous conseiller dans le choix des nombreuses options. Comme pour nos vannes rondes, vous pouvez choisir parmi une large gamme de possibilités d’entraînement manuel et automatique pour la vanne plate FC. La vanne plate FC à étanchéité unilatérale convient en standard à une pression différentielle de 1 bar. Des pressions plus élevées peuvent toutefois être proposées sur demande. En général, ce type de vanne est utilisé dans l’industrie minière, car elle est parfaitement adaptée à la manipulation de produits en vrac.

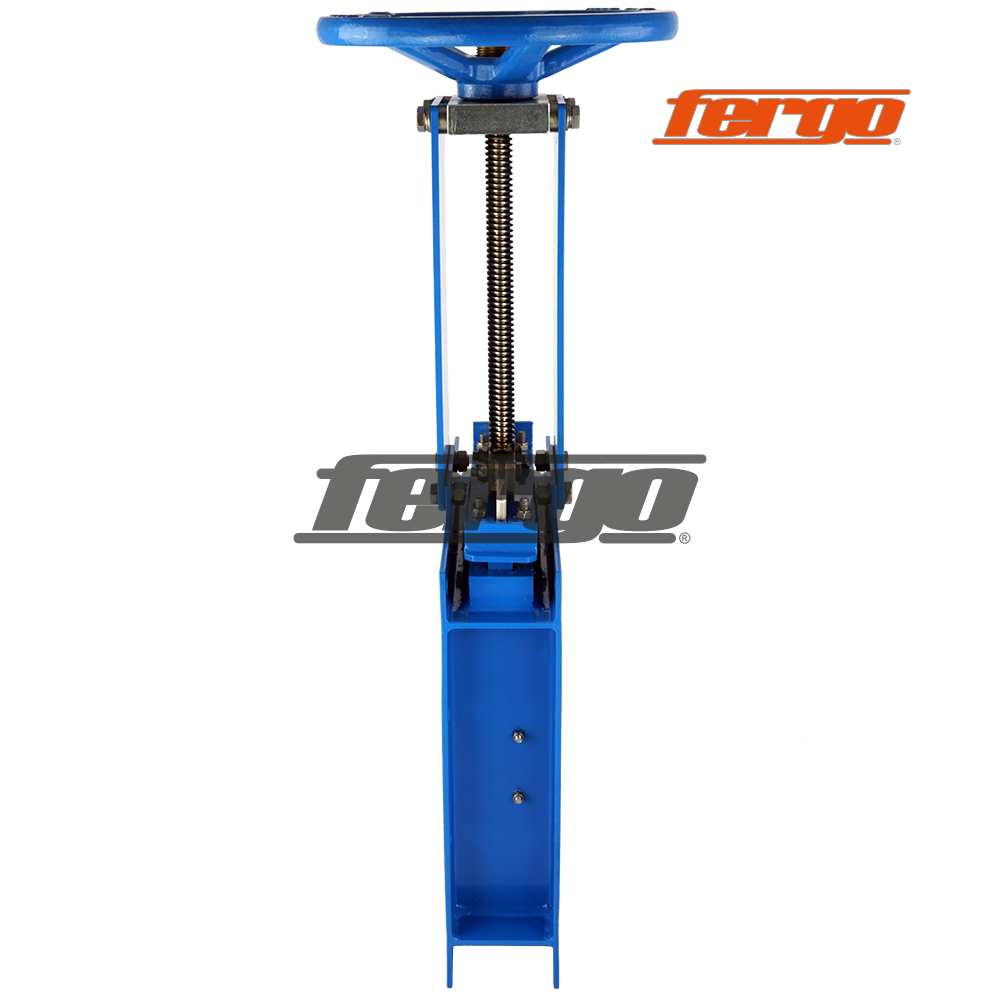

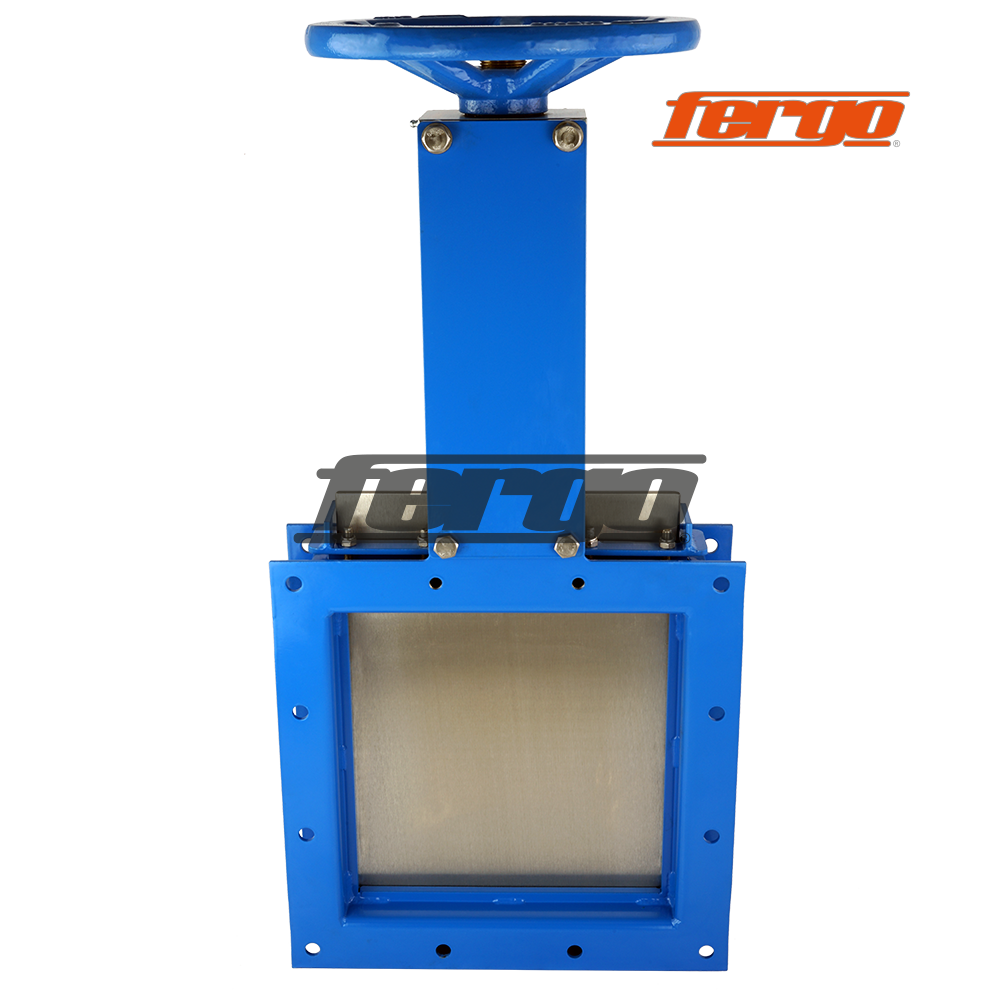

Vanne rectangulaire FC avec boîtier en acier et volant de manœuvre
1-FC type FC-200×200-LS1ERF (Art.-Nr.: 275-1000-200-200)
- Dimensions intérieures : 200x200mm
- Course : 200mm
- Pour le montage entre des brides
- Perçage des brides : Standard ou sur demande du client
- Longueur de construction : 100 mm
- Boîtier : acier (ST37.2)
- Panneau de vanne : SS304 (1.4301)
- Tige : SS303 (1.4305)
- Pression nominale : 1bar
- Siège : EPDM
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Plage de température : -20°C à +120°C
- Actionnement : Volant à main, broche montante
2-FC type FC-200×200-LS1MRF (Art.-Nr.: 275-1002-200-200)
- Dimensions intérieures : 200x200mm
- Course : 200mm
- Pour le montage entre des brides
- Perçage des brides : Standard ou sur demande du client
- Longueur de construction : 100 mm
- Boîtier : acier (ST37.2)
- Panneau de vanne : SS304 (1.4301)
- Tige : SS303 (1.4305)
- Pression nominale : 1bar
- Siége : métallique
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Plage de température : -20°C à +120°C
- Actionnement : Volant à main, broche montante
Vanne rectangulaire FC avec boîtier en acier et vérin pneumatique
1- FC type FC-200×200-LS1EDF (Art.-Nr.: 275-1010-200-200)
- Dimensions intérieures : 200x200mm
- Course : 200mm
- Pour le montage entre des brides
- Perçage des brides : Standard ou sur demande du client
- Longueur de construction : 100 mm
- Boîtier : acier (ST37.2)
- Panneau de vanne : SS304 (1.4301)
- Tige : SS303 (1.4305)
- Pression nominale : 1bar
- Siège : EPDM
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Plage de température : -20°C à +120°C
- Actionnement : pneumatique, double effet
- Tôles de protection en acier inoxydable incluses
2- FC type FC-200×200-LS1MDF (Art.-Nr.: 275-1012-200-200)
- Dimensions intérieures : 200x200mm
- Course : 200mm
- Pour le montage entre des brides
- Perçage des brides : Standard ou sur demande du client
- Longueur de construction : 100 mm
- Boîtier : acier (ST37.2)
- Panneau de vanne : SS304 (1.4301)
- Tige : SS303 (1.4305)
- Pression nominale : 1bar
- Siége : métallique
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Plage de température : -20°C à +120°C
- Actionnement : pneumatique, double effet
- Tôles de protection en acier inoxydable incluses
Vanne rectangulaire FC avec boîtier en acier inoxydable et volant de manœuvre
1- FC type FC-200×200-S1S1ERF (Art.-Nr.: 275-1020-200-200)
- Dimensions intérieures : 200x200mm
- Course : 200mm
- Pour le montage entre des brides
- Perçage des brides : Standard ou sur demande du client
- Longueur de construction : 100 mm
- boîtier : SS304 (1.4301)
- Panneau de vanne : SS304 (1.4301)
- Tige : SS303 (1.4305)
- Pression nominale : 1bar
- Siège : EPDM
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Plage de température : -20°C à +120°C
- Actionnement : Volant à main, broche montante
2-FC type FC-200×200-S1S1MRF (Art.-Nr.: 275-1022-200-200)
- Dimensions intérieures : 200x200mm
- Course : 200mm
- Pour le montage entre des brides
- Perçage des brides : Standard ou sur demande du client
- Longueur de construction : 100 mm
- boîtier : SS304 (1.4301)
- Panneau de vanne : SS304 (1.4301)
- Tige : SS303 (1.4305)
- Pression nominale : 1bar
- Siége : métallique
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Plage de température : -20°C à +120°C
- Actionnement : Volant à main, broche montante
Vanne guillotine rectangulaire FC avec boîtier en acier inoxydable et vérin pneumatique
1-FC type FC-200×200-S1S1EDF (Art.-Nr.: 275-1030-200-200)
- Dimensions intérieures : 200x200mm
- Course : 200mm
- Pour le montage entre des brides
- Perçage des brides : Standard ou sur demande du client
- Longueur de construction : 100 mm
- boîtier : SS304 (1.4301)
- Panneau de vanne : SS304 (1.4301)
- Tige : SS303 (1.4305)
- Pression nominale : 1bar
- Siège : EPDM
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Plage de température : -20°C à +120°C
- Actionnement : pneumatique, double effet
- Tôles de protection en acier inoxydable incluses
2-FC type FC-200×200-S1S1MDF (Art.-Nr.: 275-1032-200-200)
- Dimensions intérieures : 200x200mm
- Course : 200mm
- Pour le montage entre des brides
- Perçage des brides : Standard ou sur demande du client
- Longueur de construction : 100 mm
- boîtier : SS304 (1.4301)
- Panneau de vanne : SS304 (1.4301)
- Tige : SS303 (1.4305)
- Pression nominale : 1bar
- Siége : métallique
- Emballage : PTFE-synt./EPDM/PTFE-synt.
- Plage de température : -20°C à +120°C
- Actionnement : pneumatique, double effet
- Tôles de protection en acier inoxydable incluses
Nom du produit
Glissière à tissu
Commande
Pignon, Moteur électrique, Pneumatique double effet, Pneumatique simple effet, Levier à main à fermeture rapide, Réducteur avec volant, Volant
Matériau du boîtier
1.0619, 1.4301
Panneau coulissant
1.4301, 1.4408, 1.4571, Hardox
Garniture de presse-étoupe
Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton
Bague d'étanchéité
NBR, EPDM, Silikon, Viton, PTFE, Metallique
Raccordement
Bride
