Rechteckschieber Typ FC

Flachschieber für Schüttgüter

Rechteckschieber: Schüttgutschieber

Der Flachschieber typ FC wird ganz speziell nach Ihren Wünschen und Vorgaben angefertigt. Sämtliche Abmessungen wie zum Beispiel die Baulänge sowie die Innen- und Außenmaße des Rechteckschiebers sind frei wählbar. Selbstverständlich sind auch die Werkstoffe für das Gehäuse, die Schieberplatte und für die Dichtungs-Elemente, wie zum Beispiel die Plattendichtung und die Stopfbuchspackung, frei kombinierbar und können speziell auf Ihre Anwendung hin abgestimmt werden.

Gern beraten wir Sie bei der Auswahl der umfangreichen Optionen. Wie bei unseren runden Stoffschiebern können Sie beim Flachschieber FC aus einer großen Bandbreite verschiedenster manueller und automatischer Antriebsmöglichkeiten wählen. Der einseitig dichtende FC Flachschieber ist standardmäßig bis zu einem Differenzdruck von 1 bar geeignet. Höhere Drücke können jedoch auf Wunsch angeboten werden. Im Allgemeinen wird diese Art von Schieber in der Bergbauindustrie eingesetzt, da er sich hervorragend für den Umgang mit Schüttgütern eignet.

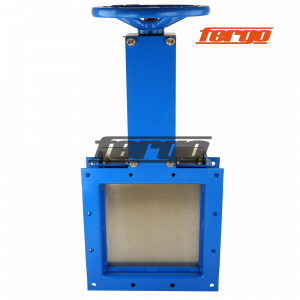

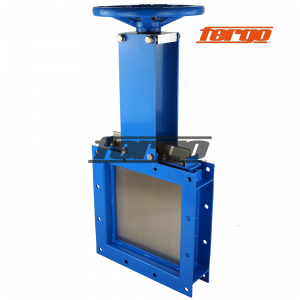

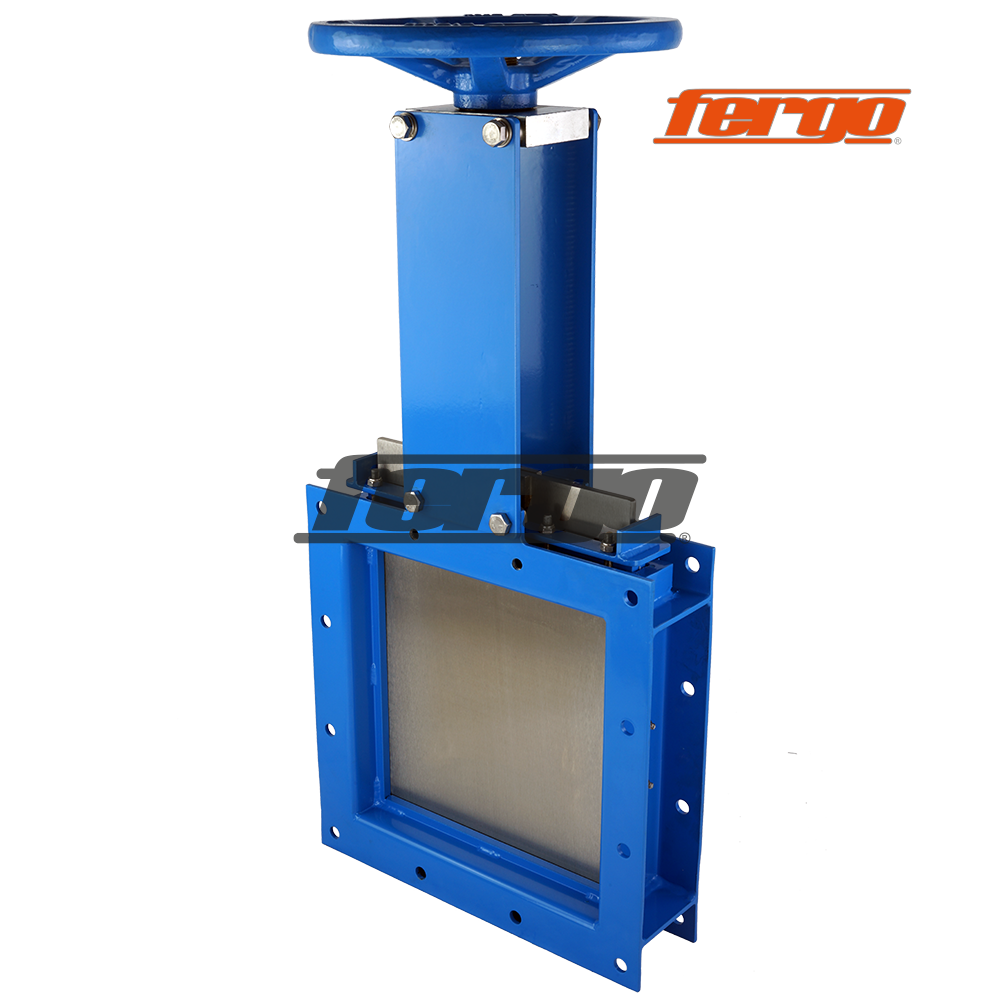

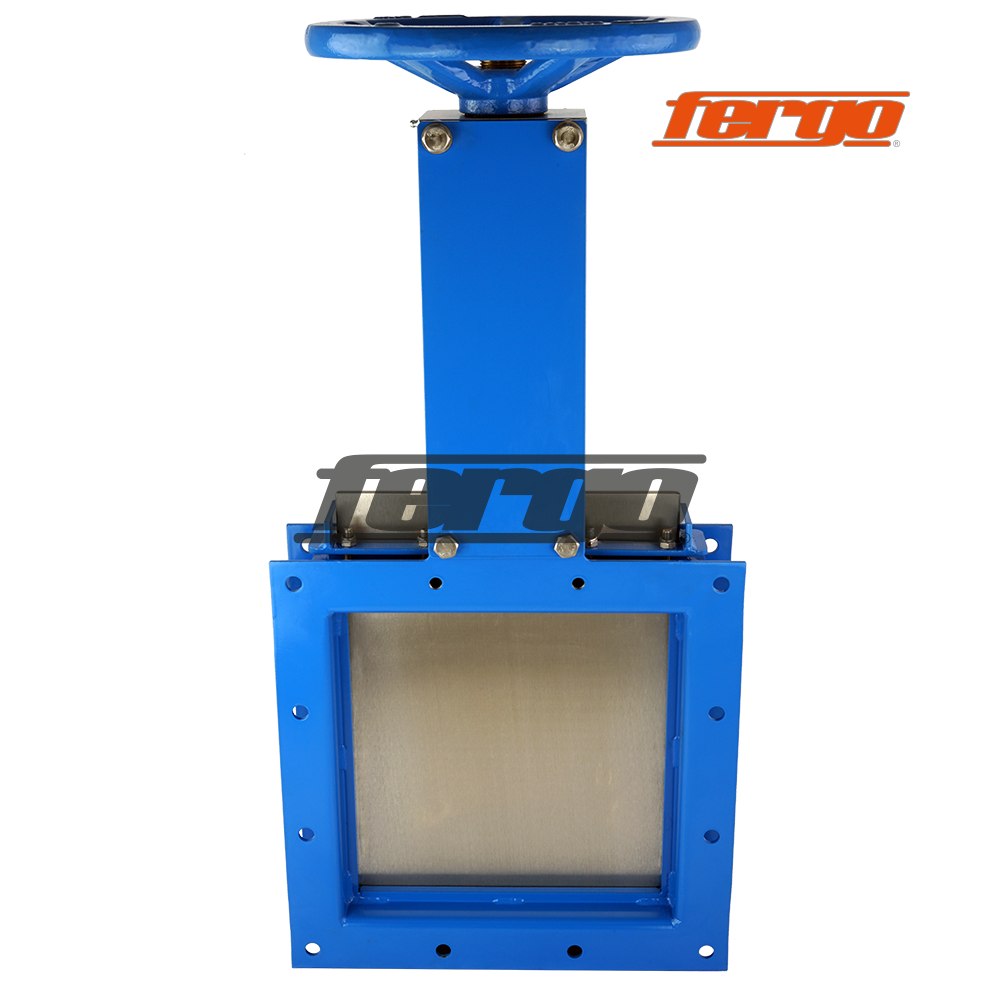

Rechteck-Schieber FC mit Stahl-Gehäuse und Handrad

Rechteckschieber Typ FC-200×200-LS1ERF (Art.-Nr.: 275-1000-200-200)

  • Innenmaße: 200x200mm
  • Hub: 200mm
  • Zum Einbau zwischen Flanschen
  • Flanschbohrungen: Standard oder gemäß Kundenwunsch
  • Baulänge: 100 mm
  • Gehäuse: Stahl (ST37.2)
  • Schieberplatte: SS304 (1.4301)
  • Spindel: SS303 (1.4305)
  • Nenndruck: 1bar
  • Sitzring: EPDM
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Temperaturbereich: -20°C bis +120°C
  • Betätigung: Handrad, steigende Spindel

Rechteckschieber Typ FC-200×200-LS1MRF (Art.-Nr.: 275-1002-200-200)

  • Innenmaße: 200x200mm
  • Hub: 200mm
  • Zum Einbau zwischen Flanschen
  • Flanschbohrungen: Standard oder gemäß Kundenwunsch
  • Baulänge: 100 mm
  • Gehäuse: Stahl (ST37.2)
  • Schieberplatte: SS304 (1.4301)
  • Spindel: SS303 (1.4305)
  • Nenndruck: 1bar
  • Sitzring: metallisch
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Temperaturbereich: -20°C bis +120°C
  • Betätigung: Handrad, steigende Spindel

Rechteck-Schieber FC mit Stahl-Gehäuse und Pneumatikzylinder

Rechteckschieber Typ FC-200×200-LS1EDF (Art.-Nr.: 275-1010-200-200)

  • Innenmaße: 200x200mm
  • Hub: 200mm
  • Zum Einbau zwischen Flanschen
  • Flanschbohrungen: Standard oder gemäß Kundenwunsch
  • Baulänge: 100 mm
  • Gehäuse: Stahl (ST37.2)
  • Schieberplatte: SS304 (1.4301)
  • Spindel: SS303 (1.4305)
  • Nenndruck: 1bar
  • Sitzring: EPDM
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Temperaturbereich: -20°C bis +120°C
  • Betätigung: pneumatisch, doppeltwirkend
  • Inkl. Schutzbleche aus Edelstahl

Rechteckschieber Typ FC-200×200-LS1MDF (Art.-Nr.: 275-1012-200-200)

  • Innenmaße: 200x200mm
  • Hub: 200mm
  • Zum Einbau zwischen Flanschen
  • Flanschbohrungen: Standard oder gemäß Kundenwunsch
  • Baulänge: 100 mm
  • Gehäuse: Stahl (ST37.2)
  • Schieberplatte: SS304 (1.4301)
  • Spindel: SS303 (1.4305)
  • Nenndruck: 1bar
  • Sitzring: metallisch
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Temperaturbereich: -20°C bis +120°C
  • Betätigung: pneumatisch, doppeltwirkend
  • Inkl. Schutzbleche aus Edelstahl

Rechteck-Schieber FC mit Edelstahl-Gehäuse und Handrad

Rechteckschieber Typ FC-200×200-S1S1ERF (Art.-Nr.: 275-1020-200-200)

  • Innenmaße: 200x200mm
  • Hub: 200mm
  • Zum Einbau zwischen Flanschen
  • Flanschbohrungen: Standard oder gemäß Kundenwunsch
  • Baulänge: 100 mm
  • Gehäuse: SS304 (1.4301)
  • Schieberplatte: SS304 (1.4301)
  • Spindel: SS303 (1.4305)
  • Nenndruck: 1bar
  • Sitzring: EPDM
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Temperaturbereich: -20°C bis +120°C
  • Betätigung: Handrad, steigende Spindel

Rechteckschieber Typ FC-200×200-S1S1MRF (Art.-Nr.: 275-1022-200-200)

  • Innenmaße: 200x200mm
  • Hub: 200mm
  • Zum Einbau zwischen Flanschen
  • Flanschbohrungen: Standard oder gemäß Kundenwunsch
  • Baulänge: 100 mm
  • Gehäuse: SS304 (1.4301)
  • Schieberplatte: SS304 (1.4301)
  • Spindel: SS303 (1.4305)
  • Nenndruck: 1bar
  • Sitzring: metallisch
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Temperaturbereich: -20°C bis +120°C
  • Betätigung: Handrad, steigende Spindel

Rechteck-Schieber FC mit Edelstahl-Gehäuse und Pneumatikzylinder

Rechteckschieber Typ FC-200×200-S1S1EDF (Art.-Nr.: 275-1030-200-200)

  • Innenmaße: 200x200mm
  • Hub: 200mm
  • Zum Einbau zwischen Flanschen
  • Flanschbohrungen: Standard oder gemäß Kundenwunsch
  • Baulänge: 100 mm
  • Gehäuse: SS304 (1.4301)
  • Schieberplatte: SS304 (1.4301)
  • Spindel: SS303 (1.4305)
  • Nenndruck: 1bar
  • Sitzring: EPDM
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Temperaturbereich: -20°C bis +120°C
  • Betätigung: pneumatisch, doppeltwirkend
  • Inkl. Schutzbleche aus Edelstahl

Rechteckschieber Typ FC-200×200-S1S1MDF (Art.-Nr.: 275-1032-200-200)

  • Innenmaße: 200x200mm
  • Hub: 200mm
  • Zum Einbau zwischen Flanschen
  • Flanschbohrungen: Standard oder gemäß Kundenwunsch
  • Baulänge: 100 mm
  • Gehäuse: SS304 (1.4301)
  • Schieberplatte: SS304 (1.4301)
  • Spindel: SS303 (1.4305)
  • Nenndruck: 1bar
  • Sitzring: metallisch
  • Packung: PTFE-Synt./EPDM/PTFE-Synt.
  • Temperaturbereich: -20°C bis +120°C
  • Betätigung: pneumatisch, doppeltwirkend
  • Inkl. Schutzbleche aus Edelstahl

Produktbezeichnung

Stoffschieber

Betätigungen

Kettenrad, Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Schnellschluss-Handhebel, Getriebe mit Handrad, Handrad

Gehäusematerial

1.0619, 1.4301

Schieberplatte

1.4301, 1.4408, 1.4571, Hardox

Stopfbuchspackung

Grafit, PTFE+NBR, PTFE+EPDM, PTFE+Viton

Dichtring

NBR, EPDM, Silikon, Viton, PTFE, Metallisch

Anschluss

Flansche
