Industriearmaturen Filtro a rete

Filtro a rete industriale in acciaio inox, acciaio, ghisa e ottone

Fergo fornisce filtri a rete a Y con attacco a flangia e filettato. Da DN8 a DN400, PN16–PN40, in acciaio inossidabile 1.4408, acciaio 1.0619, ghisa grigia GG25, ottone e ottone nichelato, con maglia da 50 µm a 2 mm, per la protezione di valvole, pompe e strumenti.

Acquista ora nello shop →

Da DN8 a DN400 da PN10 a PN40

Da –40 °C a +450 °C

2 tipi di attacco flangiato e filettato

PN10/16/25/40, BSP, ISO 228

Filtro a rete
Panoramica del prodotto

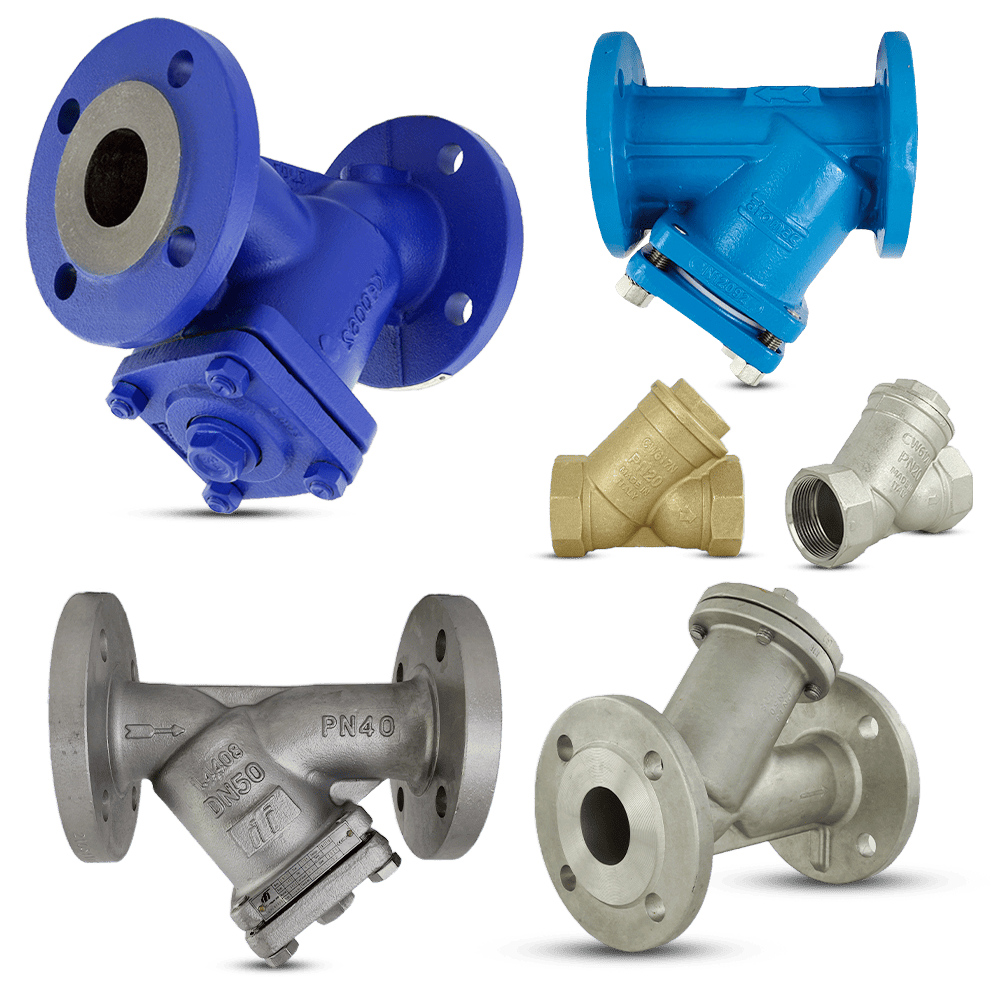

Filtri a Y – DN8 a DN400, PN10 a PN40, inox, acciaio, ghisa e ottone

Il filtro a Y (o filtro di tubazione) è un filtro di canalizzazione a forma di Y. Il cestello è inclinato nel braccio del Y, in modo che le particelle si accumulino nel punto più basso senza ostacolare il flusso. Aprendo il tappo di spurgo, la camera può essere svuotata o il cestello rimosso e pulito — senza smontaggio del corpo dalla tubazione. I filtri in ghisa sono conformi alla norma EN 1092-2 per gli attacchi flangiati e EN 558-1 per le lunghezze faccia a faccia.

Fergo propone una gamma completa. I filtri flangiati sono disponibili in inox 1.4408 (PN16/40, –40 °C a +450 °C, AD2000-A4), acciaio 1.0619/GS-C25 (PN16/40, –10 °C a +400 °C, AD2000-A4) e ghisa grigia GG25 EN-JL1040 (PN10/16, 0 °C a +350 °C), da DN15 a DN400. I filtri filettati in ottone nichelato e inox 1.4408/CF8M con filettatura femmina BSP secondo ISO 228-1 o ISO 7-1 (EN 10226-1) coprono i piccoli diametri da DN8 a DN50, PN20–PN40. Il cestello è in inox 1.4301 o SS316 con maglie di 0,05 mm, 0,25 mm, 0,3 mm, 0,5 mm, 0,8 mm, 1 mm, 1,25 mm, 1,6 mm o 2 mm.

Questi filtri a Y sono progettati per la protezione di pompe, valvole di regolazione, scambiatori di calore, scaricatori di condensa e misuratori di portata. Applicazioni tipiche: trattamento acque, riscaldamento e climatizzazione, vapore, acqua potabile, chimica, alimentare e impianti di processo. L’installazione a monte protegge la sfera e la tenuta di un rubinetto a sfera e il disco di una valvola a farfalla dalle particelle.

Categorie di filtri a Y Fergo

01 Filtri flangiati – inox, acciaio e ghisa

I filtri flangiati sono la soluzione standard dai DN15 in su. Materiali: inox 1.4408 (MY201, PN16/40, –40 °C a +450 °C, AD2000-A4), acciaio 1.0619/GS-C25 (SF200, PN16/40, –10 °C a +400 °C, AD2000-A4) e ghisa grigia GG25 EN-JL1040 (FP110, PN10/16). Flange secondo EN 1092-1 (liscia) o EN 1092-2 (con nervatura di tenuta grossolana tipo B1). Lunghezze secondo DIN EN 558-1 serie 1.

02 Filtri filettati – ottone e inox

I filtri filettati sono progettati per i piccoli diametri da DN8 a DN50. Materiali: ottone nichelato (BSP secondo ISO 228, PN20, guarnizione NBR, maglie fini da 0,05 mm) e inox 1.4408/CF8M (ISO 7-1 o ISO 228-1, PN40, guarnizione PTFE).

I materiali in dettaglio

Materiali dei filtri a Y – corpo e cestello

1. Acciaio inox 1.4408 (CF8M)

Temperatura: –40 °C a +450 °C. PN16, PN40. Certificazione AD2000-A4.
Applicazione: chimica, farmaceutica, alimentare, acqua di mare.

2. Acciaio 1.0619 (GS-C25 / WCB)

Temperatura: –10 °C a +400 °C. PN16, PN40. Certificazione AD2000-A4.
Applicazione: vapore, petrolchimica, energia, alta pressione.

3. Ghisa grigia GG25 (EN-JL1040)

Temperatura: 0 °C a +350 °C. PN10, PN16.
Applicazione: acqua, riscaldamento, HVAC.

4. Ottone nichelato (CW617N)

Temperatura: –20 °C a +110 °C. PN20. DN8–DN50.
Applicazione: acqua potabile, riscaldamento, sanitari, aria compressa.

5. Cestello – inox 1.4301 / SS316

Maglie: 0,05 mm · 0,25 mm · 0,3 mm · 0,5 mm · 0,8 mm · 1 mm · 1,25 mm · 1,6 mm · 2 mm.
Vantaggi: resistenza alla corrosione, riutilizzabile dopo pulizia.

Scelta della maglia

Dimensione della maglia – selezione secondo applicazione e valvola da proteggere

La maglia corretta dipende dalla granulometria delle particelle e dalla sensibilità della valvola a valle. Maglia troppo fine causa perdite di carico elevate. Maglia troppo grossolana non protegge a sufficienza.

Maglia fine (0,05 mm a 0,3 mm)

Protezione a monte di misuratori di portata, valvole a membrana, pompe dosatrici. Acqua potabile, farmaceutica, semiconduttori.

Maglia media (0,5 mm a 1 mm)

Standard per la protezione di rubinetti a sfera, valvole a farfalla e scaricatori di condensa. HVAC, riscaldamento, trattamento acque. 1 mm è la maglia standard più comune.

Maglia grossolana (1,25 mm a 2 mm)

Per valvole robuste e fluidi con alto contenuto di solidi: vapore, acqua grezza, circuiti di raffreddamento. 1,6 mm è la maglia più comune per vapore e grandi diametri.

Certificazioni e norme dei filtri a Y Fergo

I filtri flangiati in inox 1.4408 e acciaio 1.0619 dispongono della certificazione AD2000-A4. Lunghezze secondo EN 558-1 serie 1. Flange secondo EN 1092-1 (liscia) o EN 1092-2 (tipo B1). Filettature ISO 228-1 (BSP) per ottone e ISO 7-1 (EN 10226-1) per inox. PED 2014/68/UE per i modelli interessati. DVGW per acqua potabile su modelli selezionati.

Certificati sulla pagina certificati Fergo. Compatibilità materiali tramite lo strumento di controllo della resistenza chimica.

Consegna e disponibilità dei filtri a Y

Fergo propone oltre 800 referenze dal magazzino di Neuss, Germania. Spedizione DHL 2–7 giorni lavorativi in tutta Europa. Condizioni sulla pagina condizioni di spedizione e pagamento.

Per progetti con maglia speciale, materiale specifico o elemento magnetico: soluzioni personalizzate.
