Industriearmaturen Schmutzfänger

Y-Schmutzfänger in Edelstahl, Stahl, Grauguss und Messing

Fergo liefert Y-Schmutzfänger mit Flansch- und Muffenanschluss zum Schutz von Pumpen, Regelventilen, Kondensatableitern und Messgeräten vor Feststoffen, Rost und Ablagerungen. Verfügbar in Edelstahl 1.4408, Stahl 1.0619, Grauguss GG25, Sphäroguss GGG40 und Messing, von DN8 bis DN400, PN10–PN40, mit Maschenweite von 0,05 mm bis 2 mm.

Jetzt im Shop kaufen →

Anschlussarten Flansch & Muffe

(PN10/16/25/40) (BSP, ISO 228)

Gehäusewerkstoffe

5+

Maschenweiten

0,05 mm bis 2 mm

Schmutzfänger
Produktübersicht

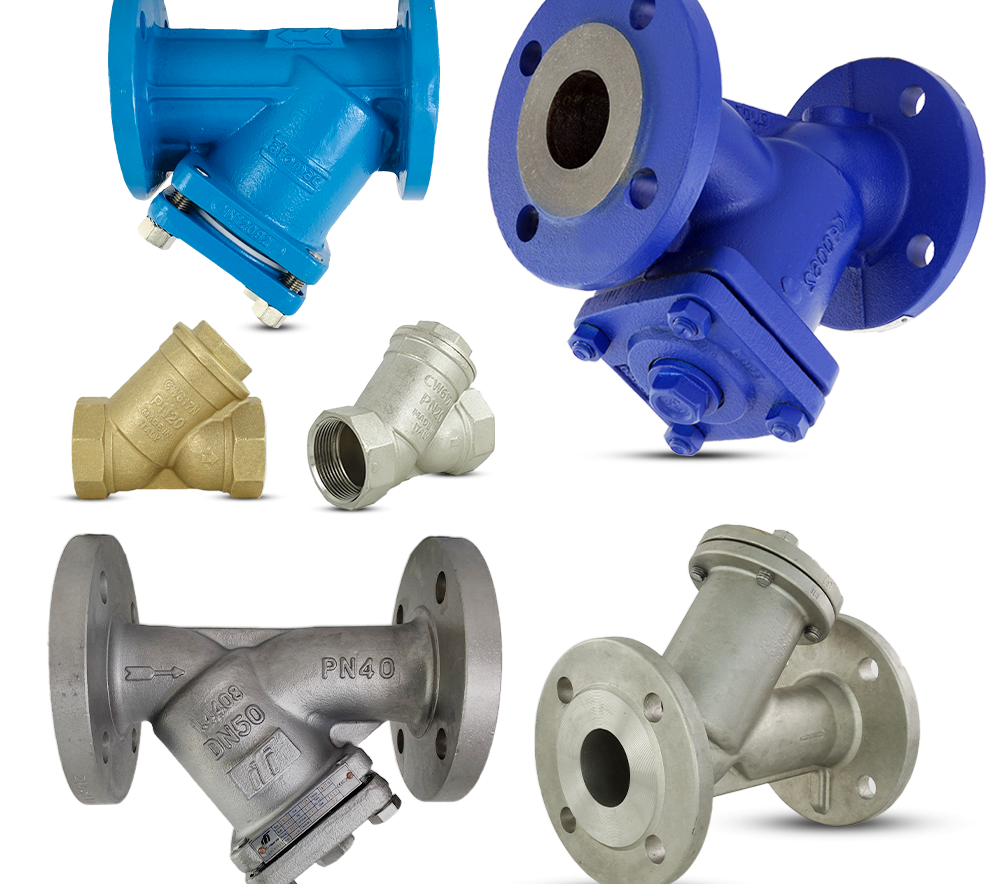

Schmutzfänger – DN8 bis DN400, PN10 bis PN40, Edelstahl, Stahl, Grauguss und Messing

Der Y-Schmutzfänger (auch Y-Filter oder Schmutzsieb genannt) ist ein Rohrleitungsfilter mit charakteristischer Y-Form. Das Sieb ist schräg im Y-Ast angeordnet, sodass sich Feststoffe im tiefsten Punkt sammeln und die Strömung nicht behindern. Bei geöffneter Verschlussschraube kann der Behälter entleert oder das Sieb entnommen und gereinigt werden — ohne Ausbau des Gehäuses aus der Rohrleitung. Y-Schmutzfänger aus Gusseisen entsprechen der Norm DIN EN 1092-2 für Flanschanschlüsse und DIN EN 558-1 für Baulängen.

Fergo bietet ein umfassendes Sortiment. Die Flansch-Schmutzfänger sind in Edelstahl 1.4408 (PN16/40, –40 °C bis +450 °C, AD2000-A4), Stahl 1.0619/GS-C25 (PN16/40, –10 °C bis +400 °C, AD2000-A4) und Grauguss GG25 EN-JL1040 (PN10/16, 0 °C bis +350 °C) verfügbar, von DN15 bis DN400. Die Muffen-Schmutzfänger in Messing (vernickelt) und Edelstahl 1.4408/CF8M mit BSP-Innengewinde nach ISO 228-1 oder ISO 7-1 (EN 10226-1) decken die kleinen Nennweiten von DN8 bis DN50 ab, PN20–PN40. Das Sieb ist standardmäßig aus Edelstahl 1.4301 oder SS316 mit Maschenweiten von 0,05 mm, 0,25 mm, 0,3 mm, 0,5 mm, 0,8 mm, 1 mm, 1,25 mm, 1,6 mm oder 2 mm.

Diese Y-Schmutzfänger sind konzipiert für den Schutz von Pumpen, Regelventilen, Wärmetauschern, Dampfkondensatableitern und Durchflussmessgeräten. Typische Einsatzbereiche: Wasseraufbereitung, Heizungs- und Kältetechnik, Dampfanlagen, Trinkwasser, chemische Industrie, Lebensmittelindustrie und Prozessanlagen. Die Vorschaltung schützt insbesondere die Dichtung und Kugel eines Kugelhahns und die Scheibe einer Absperrklappe vor Feststoffen.

Schmutzfänger-Kategorien bei Fergo

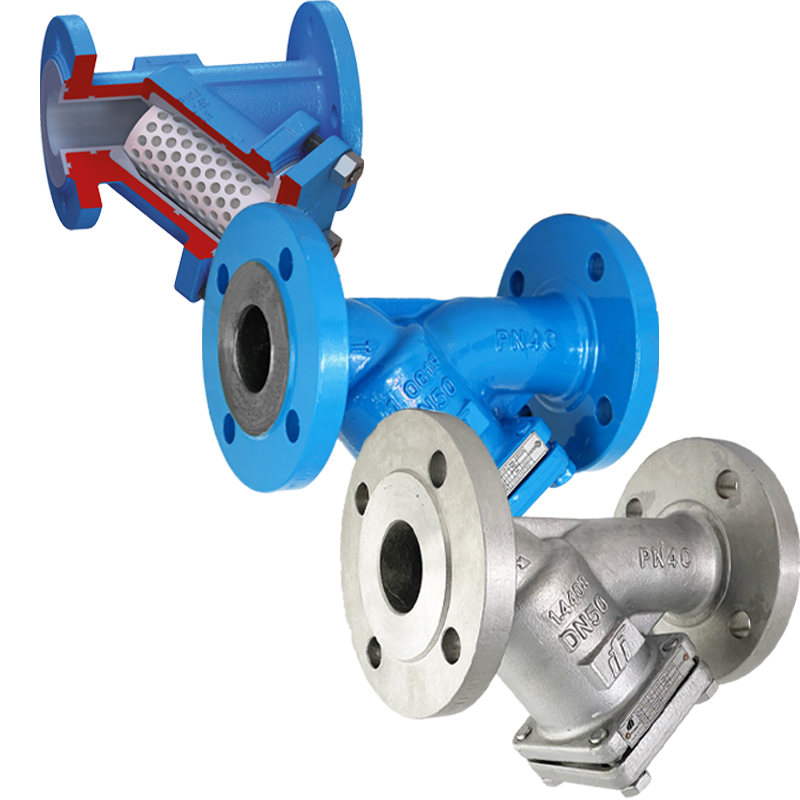

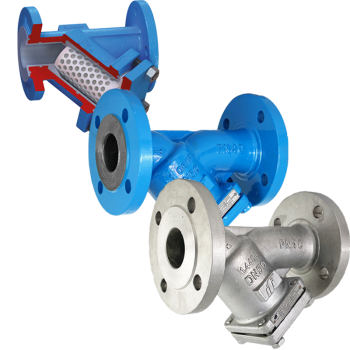

01 Flansch-Schmutzfänger – Edelstahl, Stahl und Grauguss

Die Flansch-Schmutzfänger sind für die größeren Nennweiten ab DN15 die Standardlösung. Verfügbare Werkstoffe: Edelstahl 1.4408 (MY201, PN16/40, –40 °C bis +450 °C, AD2000-A4), Stahl 1.0619/GS-C25 (SF200, PN16/40, –10 °C bis +400 °C, AD2000-A4) und Grauguss GG25 EN-JL1040 (FP110, PN10/16, 0 °C bis +350 °C). Die Flanschanschlüsse folgen EN 1092-1 (glatt) oder EN 1092-2 (mit grober Dichtleiste, Typ B1). Die Baulängen entsprechen DIN EN 558-1 Serie 1. Die Sieb-Standardausführung ist Edelstahl 1.4301 mit Maschenweiten von 0,25 mm bis 2 mm.

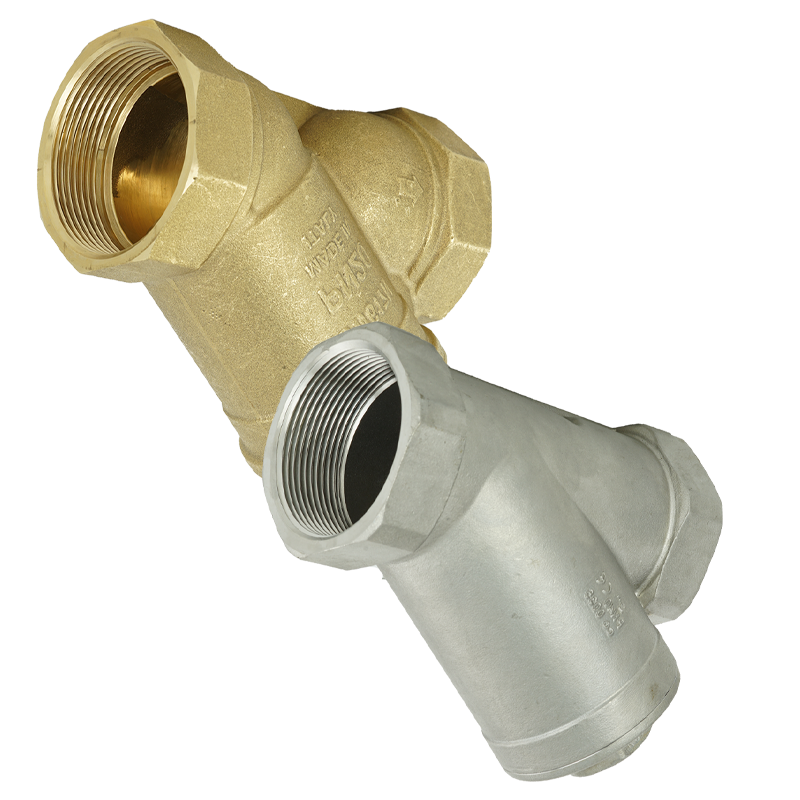

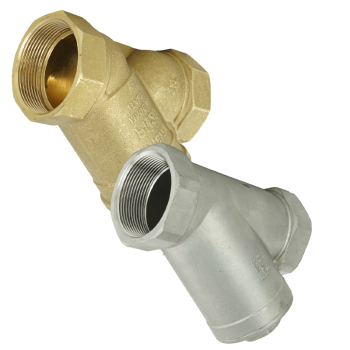

02 Muffen-Schmutzfänger – Messing und Edelstahl

Die Muffen-Schmutzfänger sind für die kleinen Nennweiten von DN8 bis DN50 konzipiert. Verfügbare Werkstoffe: Messing vernickelt (BSP-Innengewinde nach ISO 228, PN20, –20 °C bis +110 °C, NBR-Dichtung, feine Maschenweiten ab 0,05 mm) und Edelstahl 1.4408/CF8M (ISO 7-1 oder ISO 228-1, PN40, PTFE-Dichtung, Maschenweite 1 mm). Die kompakte Bauform und der Innengewinde-Anschluss ermöglichen eine schnelle Montage und einen einfachen Ausbau des Siebs zur Reinigung.

03 PFA-Schmutzfänger für aggressive Medien (ASF)

Für hochkorrosive Prozesse führt Fergo PFA-Schmutzfänger der Flowserve-ASF-Serie. Gehäuse und Deckel bestehen aus Sphäroguss GGG40.3 mit vollständiger PFA-Auskleidung. Der wechselbare Filterkorb aus PTFE mit ETFE-Gewebe filtert bei 300 µm. Damit bleibt die gesamte Filtration chemisch beständig. Diese Ausführung ergänzt das übrige Sortiment an PFA-Armaturen.

Materials in Detail

Werkstoffe der Schmutzfänger – Gehäuse und Sieb

1. Edelstahl 1.4408 (CF8M / AISI 316)

Anwendung: chemische Industrie, Pharmazie, Lebensmittelverarbeitung, Meerwasser und korrosive Medien.
Temperatur: –40 °C bis +450 °C.
Druckstufe: PN16, PN40.
Vorteile: vollständige Korrosionsbeständigkeit, hohe Medienreinheit, AD2000-A4-Zertifizierung.
Einschränkungen: höherer Stückpreis als Grauguss.

2. Stahl 1.0619 (GS-C25 / ASTM A216 WCB)

Anwendung: Dampf, Petrochemie, Energieerzeugung, Hochdruckleitungen.
Temperatur: –10 °C bis +400 °C.
Druckstufe: PN16, PN40.
Vorteile: hohe mechanische Festigkeit, AD2000-A4, wirtschaftlich für Hochdruckanwendungen.
Einschränkungen: korrosionsempfindlich ohne Oberflächenbehandlung.

3. Grauguss GG25 (EN-JL1040)

Anwendung: Wasser, Heizung, HVAC, Standardanwendungen.
Temperatur: 0 °C bis +350 °C.
Druckstufe: PN10, PN16.
Vorteile: wirtschaftliches Preis-Leistungs-Verhältnis, sehr gute Schwingungsdämpfung.
Einschränkungen: nicht geeignet für aggressive Medien und Frostbetrieb.

4. Messing vernickelt (CW617N)

Anwendung: Trinkwasser, Heizung, Sanitär, Druckluft, DN8 bis DN50.
Temperatur: –20 °C bis +110 °C.
Druckstufe: PN20.
Vorteile: gute Korrosionsbeständigkeit in neutralen Medien, geringes Gewicht, feine Maschenweite ab 0,05 mm.
Einschränkungen: Druck und Temperatur begrenzt.

5. Sieb – Edelstahl 1.4301 / SS316

Standardwerkstoffe: Edelstahl 1.4301 für Grauguss- und Stahlgehäuse, SS316 für Edelstahlgehäuse.
Maschenweiten: 0,05 mm · 0,25 mm · 0,3 mm · 0,5 mm · 0,8 mm · 1 mm · 1,25 mm · 1,6 mm · 2 mm.
Vorteile: Korrosionsbeständigkeit, hohe Formstabilität, wiederverwendbar nach Reinigung. Sonderausführungen mit anderen Maschenweiten auf Anfrage.

Auswahl der Maschenweite

Maschenweite – Auswahl nach Anwendung und zu schützender Armatur

Die richtige Maschenweite hängt von der Partikelgröße im Medium und von der Empfindlichkeit der zu schützenden Armatur ab. Eine zu feine Maschenweite verursacht einen hohen Druckverlust und ein häufiges Reinigen. Eine zu grobe Maschenweite bietet keinen ausreichenden Schutz.

Feine Maschenweite (0,05 mm bis 0,3 mm)

Für die Vorschaltung von Präzisionsarmaturen: Durchflussmessgeräte, Membranventile, Dosierpumpen und feinregelnde Regelventile. Typische Anwendung: Trinkwasser (0,05 mm bis 0,25 mm), Pharmazie und Halbleiterfertigung.

Mittlere Maschenweite (0,5 mm bis 1 mm)

Standardausführung für die Vorschaltung von Kugelhähnen, Absperrklappen und Kondensatableitern. Typische Anwendung: HVAC, Heizung, Kältetechnik, Wasseraufbereitung, allgemeine Prozessanlagen. Die Maschenweite 1 mm ist die häufigste Standardausführung.

Grobe Maschenweite (1,25 mm bis 2 mm)

Für die Vorschaltung von robusten Armaturen und für Medien mit hohem Feststoffanteil: Dampfanlagen, Rohwasser, Kühlkreisläufe und industrielle Prozessleitungen. Die Maschenweite 1,6 mm ist die häufigste Ausführung für Dampf- und große Nennweiten.

Zertifizierungen und Normen der Schmutzfänger Fergo

Die Flansch-Schmutzfänger in Edelstahl 1.4408 und Stahl 1.0619 verfügen über die AD2000-A4-Zertifizierung für druckbeaufschlagte Systeme. Die Baulängen entsprechen DIN EN 558-1 Serie 1. Die Flanschanschlüsse folgen EN 1092-1 (glatte Dichtleiste) oder EN 1092-2 (grobe Dichtleiste Typ B1). Die Muffenanschlüsse folgen ISO 228-1 (BSP) für Messing und ISO 7-1 (EN 10226-1) für Edelstahl. Die DGRL 2014/68/EU ist für die druckbeaufschlagten Modelle abgedeckt. DVGW-Zertifizierung für Trinkwasseranwendungen ist für ausgewählte Modelle verfügbar.

Werkszeugnisse und technische Datenblätter stehen auf der Seite Fergo Zertifikate zur Verfügung. Zur Prüfung der Medienbeständigkeit von Gehäuse und Dichtung steht das Beständigkeitstool bereit.

Lieferung und Verfügbarkeit der Schmutzfänger

Fergo bietet über 800 Referenzen an Y-Schmutzfängern ab Lager in Neuss, Deutschland. Der Versand erfolgt nach Deutschland, Österreich, in die Schweiz und in ganz Europa. Die Standardlieferzeit per DHL beträgt 2–7 Werktage. Alle Bedingungen sind auf der Seite Versand- und Zahlungsbedingungen aufgeführt.

Für Projekte, die eine spezielle Maschenweite, einen Sonderwerkstoff, ein magnetisches Filterelement oder eine kundenspezifische Baulänge erfordern, entwickelt Fergo maßgeschneiderte Lösungen.
