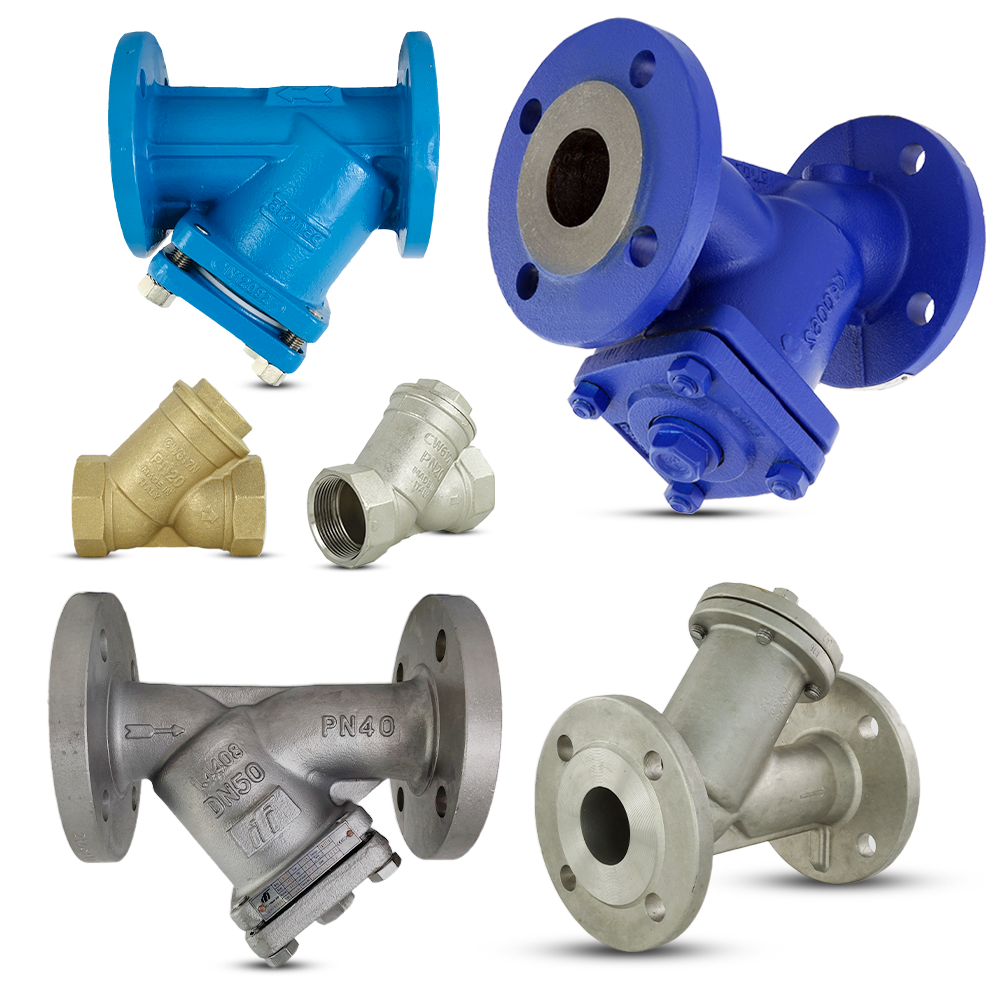

Filtre à tamis industriel en inox, acier, fonte et laiton

Fergo fournit des filtres à tamis en Y à bride et filetés de DN8 à DN400. Disponibles en inox 1.4408, acier, fonte grise GG25 et laiton, avec mailles de 50 µm à 2 mm, pour la protection des vannes, pompes et instruments de mesure.

Acheter en ligne sur le shop →

Filtres à tamis
Présentation des produits

Filtres à tamis en Y – DN8 à DN400, PN16 à PN40

Le filtre à tamis en Y protège les équipements en aval contre les particules solides transportées par le fluide. Le corps incliné en forme de Y abrite un tamis cylindrique en acier inoxydable qui retient les impuretés. Les débris s’accumulent par gravité dans la partie inférieure du tamis, ce qui facilite le nettoyage sans démontage complet. Ce principe de filtration mécanique est conforme aux exigences de la norme EN 558-1 pour les dimensions entre faces et permet une installation compacte dans les conduites industrielles.

Fergo propose plusieurs séries de filtres à tamis adaptées à différents contextes. La série FP110 est en fonte grise GG25 (EN-JL1040) avec bride PN16 selon EN 1092-2, de DN15 à DN400. La série FP200 est en acier inoxydable 1.4408 (CF8M) avec bride PN16. La série FP300 est en acier 1.0619 avec bride PN16, PN25 ou PN40 pour les applications haute pression. Pour les versions filetées, la série MY100 est en laiton avec raccord ISO 228 de DN8 à DN100. La série MY101 est en laiton nickelé avec maille fine de 50 µm ou 300 µm. La série MY200 est en inox 1.4408 avec raccord fileté selon ISO 7-1 (EN 10226-1), joint PTFE, pression nominale 40 bar et plage de température de –30 °C à +240 °C. Tous les tamis sont en acier inoxydable 1.4301 ou SS316.

Ces filtres à tamis protègent les réseaux HVAC, les installations de vapeur, les circuits d’eau potable, les process industriels, les pompes, les compteurs et les instruments de mesure. Pour les réseaux vapeur, Fergo recommande d’installer le filtre en amont d’un purgeur de condensat. Pour l’arrêt du fluide lors du nettoyage du tamis, une vanne soupape en amont est recommandée. Pour les fluides chimiquement agressifs, des filtres à tamis revêtus PFA/PTFE de la série Flowserve Atomac ASF sont également disponibles.

Catégories de filtres à tamis chez Fergo

01 Filtres à tamis à bride

La catégorie filtres à tamis à bride regroupe les séries FP110 en fonte grise GG25 (EN-JL1040), FP200 en acier inoxydable 1.4408 (CF8M) et FP300 en acier 1.0619. Les diamètres nominaux vont de DN15 à DN400 au niveau de pression PN16 pour les séries fonte et inox. La série FP300 en acier couvre en outre les niveaux PN25 et PN40 pour les installations haute pression. Les raccords à brides sont conformes à EN 1092-2 type B1 pour la fonte et EN 1092-1 pour l’acier et l’inox. Les dimensions entre faces respectent la norme EN 558-1 série 1. Le tamis en acier inoxydable 1.4301 est disponible avec des mailles de 1 mm, 1,25 mm ou 1,6 mm selon le diamètre. Des tailles de maille personnalisées sont par conséquent disponibles sur demande.

02 Filtres en Y filetés

La catégorie filtres en Y filetés comprend les séries MY100 en laiton, MY101 en laiton nickelé et MY200 en acier inoxydable 1.4408. Les diamètres nominaux vont de DN8 à DN100. La série MY100 utilise un raccord femelle selon ISO 228 avec tamis inox 1.4301 et maille de 0,5 mm ou 0,8 mm. La série MY101 est en laiton nickelé avec maille fine de 50 µm ou 300 µm pour les applications nécessitant une filtration de précision. La série MY200 est en inox 1.4408 avec raccord fileté selon ISO 7-1 (EN 10226-1), joint PTFE, pression nominale 40 bar et plage de température de –30 °C à +240 °C. Cette série est par conséquent adaptée aux applications vapeur et aux fluides à haute température. Toutes les versions filetées se montent directement dans les conduites sans bride.

Les matériaux en détail

Matériaux des filtres à tamis – corps, tamis et joint

1. Fonte grise GG25 (EN-JL1040)

Application : eau froide et chaude, vapeur basse pression, HVAC et réseaux de distribution d’eau industrielle.
Température : jusqu’à 300 °C (selon le tamis et le joint).
Avantages : bonne absorption des vibrations, prix compétitif et usinabilité élevée. La fonte grise GG25 est le matériau standard de la série FP110 à bride pour les grands diamètres DN15 à DN400.
Limitations : pression limitée à PN16. La fonte grise est en outre plus sensible aux chocs mécaniques que l’acier ou l’inox.

2. Acier 1.0619

Application : vapeur haute pression, pétrochimie, centrales énergétiques et réseaux sous pression industriels.
Température : selon la configuration du joint et du tamis.
Avantages : résistance mécanique élevée avec niveaux de pression PN16, PN25 et PN40. La série FP300 en acier est ainsi conçue pour les conditions de service sévères où la fonte grise ne suffit pas.
Limitations : sensibilité à la corrosion sans traitement de surface. Par conséquent, ce matériau est moins recommandé pour les fluides corrosifs sans protection supplémentaire.

3. Acier inoxydable 1.4408 (CF8M)

Application : industrie chimique, agroalimentaire, pharmacie, traitement de l’eau et fluides corrosifs.
Température : de –30 °C à +240 °C (série MY200 filetée avec joint PTFE).
Avantages : résistance à la corrosion dans les milieux acides, basiques et salins. L’inox 1.4408 est disponible en version à bride (FP200) et filetée (MY200). La série MY200 atteint en outre une pression nominale de 40 bar.
Limitations : coût unitaire supérieur à la fonte et au laiton. Cependant, la durée de vie prolongée compense souvent l’investissement dans les milieux agressifs.

4. Laiton et laiton nickelé

Application : chauffage, sanitaire, eau potable, air comprimé et réseaux auxiliaires de DN8 à DN100.
Température : de –20 °C à +110 °C.
Avantages : bonne résistance à la corrosion dans les fluides neutres, raccordement fileté ISO 228 pour un montage rapide et un poids réduit. La version nickelée (MY101) offre en outre des mailles ultrafines de 50 µm pour une filtration de précision dans les circuits de mesure et de régulation.
Limitations : pression limitée à 20 bar. Le laiton n’est de plus pas adapté aux fluides fortement acides ou aux applications haute température.

5. Tamis en acier inoxydable 1.4301 / SS316

Application : élément filtrant de toutes les séries Fergo à bride et filetées.
Température : conforme aux plages de température du corps.
Avantages : le tamis cylindrique en inox 1.4301 ou SS316 résiste à la corrosion et à l’abrasion des particules en suspension. Les tailles de maille vont de 50 µm (filtration fine) à 2 mm (filtration grossière). Le choix de la maille dépend par conséquent de la granulométrie des particules à retenir et de la perte de charge acceptable.
Limitations : un nettoyage périodique du tamis est nécessaire pour maintenir le débit nominal. Un manomètre en amont et en aval permet de surveiller la perte de charge du filtre.

6. Joint NBR vs PTFE

Application : joint d’étanchéité entre le corps et le couvercle du filtre.
Température : NBR jusqu’à 110 °C ; PTFE de –30 °C à +240 °C.
Avantages : le NBR est le joint standard pour les séries laiton (MY100, MY101) en eau, chauffage et air comprimé. Le PTFE est le joint de la série inox MY200 pour les fluides corrosifs, la vapeur et les hautes températures. Le PTFE offre en outre une inertie chimique quasi totale.
Limitations : le NBR n’est pas compatible avec les solvants, les huiles végétales et les fluides fortement oxydants. Le PTFE nécessite un couple de serrage précis pour éviter le fluage.

Normes et certifications des filtres à tamis Fergo

Les filtres à tamis Fergo sont conformes aux principales normes européennes de robinetterie industrielle. Les dimensions entre faces des versions à bride respectent la norme EN 558-1 série 1. Les raccords à brides suivent EN 1092-2 type B1 pour la fonte et EN 1092-1 pour l’acier et l’inox. Les versions filetées sont conformes à ISO 228 (EN ISO 228-1) pour les raccords non étanches et à ISO 7-1 (EN 10226-1) pour les raccords coniques étanches. La Directive européenne des Équipements Sous Pression 2014/68/UE (DESP) est couverte pour les modèles concernés. Les séries à bride haute pression FP300 en acier 1.0619 PN25/40 répondent en outre aux exigences réglementaires pour les réseaux vapeur et les installations pétrochimiques.

Les certificats d’usine et les déclarations de conformité sont disponibles sur la page certificats Fergo. Pour vérifier la compatibilité des matériaux avec un fluide spécifique, l’outil de contrôle de résistance chimique permet une sélection rapide et fiable.

Livraison et disponibilité des filtres à tamis

Fergo propose plus de 120 références de filtres à tamis disponibles depuis le stock à Neuss, en Allemagne. L’expédition couvre la France, la Belgique, la Suisse, le Luxembourg et l’ensemble de l’Europe. Le délai standard par DHL est de 2 à 7 jours ouvrés. Une option express est également disponible pour les besoins urgents. Toutes les conditions sont détaillées sur la page conditions d’expédition et de paiement.

Pour les projets nécessitant une taille de maille spécifique, un matériau particulier, un revêtement PFA ou un certificat matière 3.1 selon EN 10204, Fergo développe des solutions sur mesure. L’équipe technique accompagne chaque demande, de la spécification du tamis à la livraison finale.
