Industriearmaturen Rubinetto a sfera a 3 vie

Rubinetto a sfera a 3 vie in acciaio inox e ottone – foro a L e a T

Fergo fornisce rubinetti a sfera a 3 vie delle serie KL103 in acciaio inossidabile 1.4408 e KL113 in ottone CW617N. Da DN15 a DN50, PN25/63, con foro a L o a T, tenuta PTFE, manuali, pneumatici o elettrici tramite ISO 5211.

Acquista ora nello shop →

Rubinetto a sfera a 3 vie
Présentation des produits

Rubinetti a sfera a 3 vie – DN15 a DN50, PN25 a PN63, acciaio inox e ottone

Il rubinetto a sfera a 3 vie utilizza una sfera con foro a L o a T che devia, miscela o distribuisce il flusso tra tre attacchi con una rotazione a 90°. Il foro a L consente la commutazione del flusso tra due uscite bloccando la terza. Il foro a T consente invece la miscelazione o la distribuzione simultanea verso entrambe le uscite. Questo meccanismo a quarto di giro garantisce di conseguenza un controllo rapido e affidabile del flusso. I rubinetti a sfera a 3 vie in acciaio sono conformi alla norma EN 17292 per le valvole a sfera industriali.

Fergo propone due serie di rubinetti a sfera a 3 vie. La serie KL103 è in acciaio inossidabile 1.4408 (CF8M / AISI 316) con filettatura femmina secondo ISO 7-1 (EN 10226-1), da DN15 a DN50, PN63. La tenuta è in PTFE+15% fibra di vetro. La serie KL113 è in ottone CW617N con filettatura femmina BSP secondo ISO 228-1, da DN15 a DN50, PN25. La tenuta è in PTFE. Entrambe le serie sono disponibili in costruzione a 3 pezzi con foro a L o a T. Il comando avviene tramite leva manuale, attuatore pneumatico (DA/SR) o attuatore elettrico J4C tramite l’interfaccia ISO 5211.

Questi rubinetti a sfera a 3 vie sono progettati per i sistemi HVAC, l’industria chimica, alimentare, farmaceutica, il trattamento acque, i sistemi di dosaggio e i circuiti di miscelazione. Per le applicazioni che richiedono diametri maggiori o attacco a flangia, i rubinetti a sfera flangiati della serie KH155 costituiscono un’alternativa. Un filtro a Y a monte è inoltre consigliato per proteggere la sfera contro le particelle.

Versioni dei rubinetti a sfera a 3 vie Fergo

01 Rubinetto a sfera a 3 vie in acciaio inossidabile – serie KL103

I rubinetti a sfera a 3 vie in acciaio inossidabile della serie KL103 utilizzano un corpo, una sfera e uno stelo in acciaio inox 1.4408 (CF8M / AISI 316). La filettatura è conforme ISO 7-1 (EN 10226-1). I diametri nominali vanno da DN15 a DN50 al livello di pressione PN63. La tenuta è in PTFE+15% fibra di vetro. Il foro a L consente la commutazione tra due uscite, il foro a T la miscelazione o distribuzione. Questa serie è di conseguenza adatta all’industria chimica, alimentare, farmaceutica e ai fluidi corrosivi.

02 Rubinetto a sfera a 3 vie in ottone – serie KL113

I rubinetti a sfera a 3 vie in ottone della serie KL113 utilizzano un corpo in ottone CW617N con filettatura femmina BSP secondo ISO 228-1. I diametri nominali vanno da DN15 a DN50 al livello di pressione PN25. La tenuta è in PTFE. Questa serie offre di conseguenza un rapporto qualità-prezzo ottimale per i circuiti di miscelazione HVAC, gli impianti di riscaldamento, le installazioni sanitarie e i circuiti di acqua fredda senza esposizione corrosiva.

03 Rubinetto a sfera a 3 vie flangiato – foro a T e a L

Il rubinetto a sfera a 3 vie flangiato offre lo stesso foro a L o a T delle versioni filettate, ma con un attacco a flangia normalizzato secondo EN 1092-1/EN 1092-2. Questa configurazione consente di conseguenza l’installazione in condotte di diametro nominale maggiore e pressione più elevata, dove un attacco filettato non è sufficiente. L’attacco a flangia semplifica inoltre lo smontaggio per la manutenzione. L’interfaccia di montaggio ISO 5211 consente il fissaggio di attuatori pneumatici ed elettrici.

04 Rubinetto a sfera a 3 vie compatto

Il rubinetto a sfera a 3 vie compatto è la variante salvaspazio con attacco filettato femmina per le installazioni con spazio di montaggio ridotto. La lunghezza faccia a faccia ridotta e il peso contenuto rendono questa versione la prima scelta per i circuiti di miscelazione HVAC, i sistemi di dosaggio e le installazioni decentralizzate. Le serie KL103 (acciaio inossidabile 1.4408, PN63) e KL113 (ottone CW617N, PN25) sono di conseguenza disponibili in questa costruzione compatta con foro a L o a T da DN15 a DN50.

05 AMP3 – Rubinetto a sfera a 3 vie rivestito PFA (Flowserve Atomac)

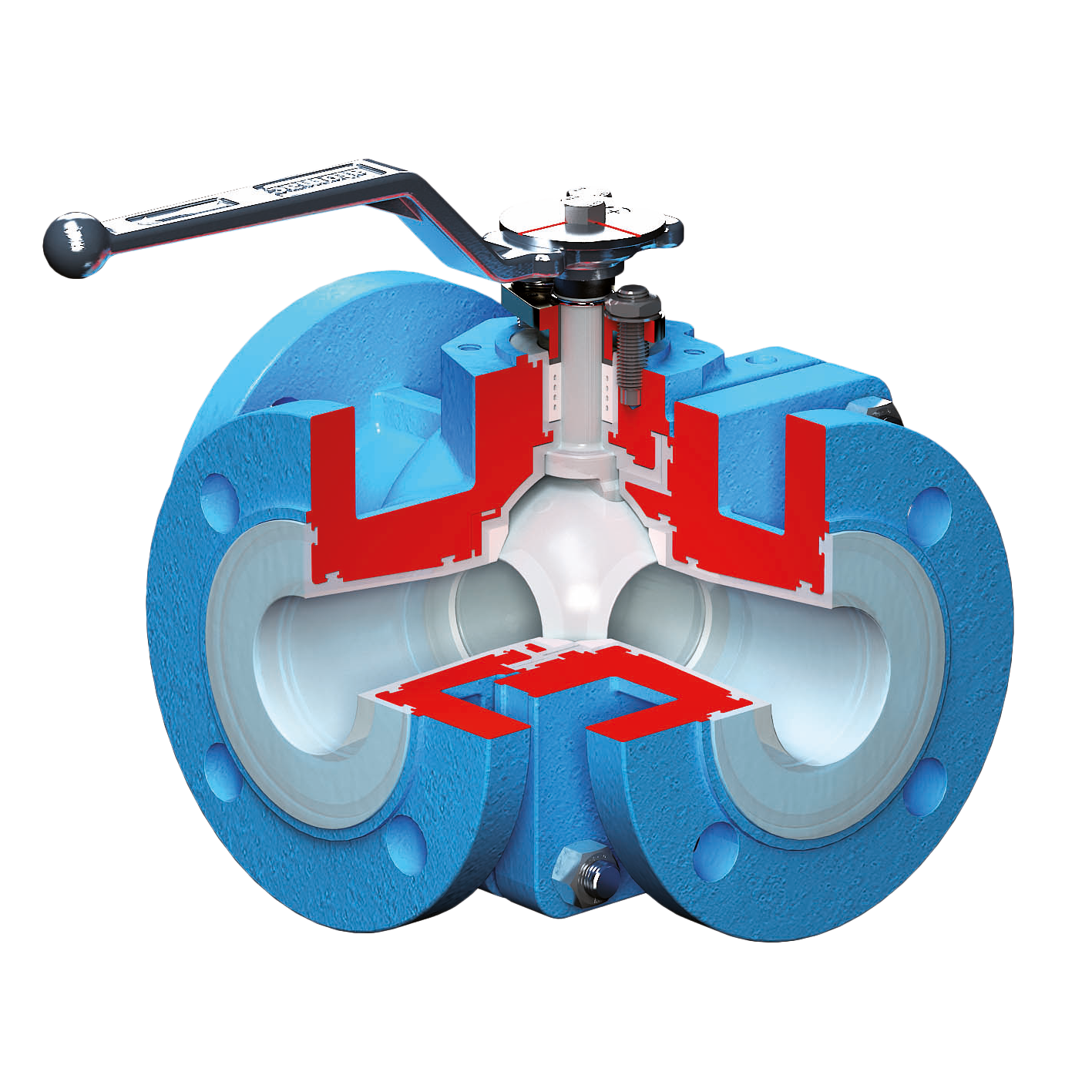

Il rubinetto a sfera a 3 vie AMP3 di Flowserve Atomac dispone di un corpo in GGG40.3 con rivestimento PFA integrale. La sfera con foro a L o a T è anch’essa rivestita PFA. I diametri nominali vanno da DN25 a DN100. Le sedi sono in PTFE per una chiusura ermetica senza bolla. Questa versione offre di conseguenza una resistenza chimica quasi totale ed è la soluzione per gli acidi concentrati, le basi forti, i solventi e i fluidi ad alta purezza nell’industria chimica e farmaceutica. La panoramica delle valvole PFA nello shop contiene tutte le varianti disponibili.

I materiali in dettaglio

Materiali dei rubinetti a sfera a 3 vie – corpo, sfera e tenuta

1. Acciaio inossidabile 1.4408 (CF8M / AISI 316)

Applicazione: industria chimica, alimentare, farmaceutica, trattamento acque e fluidi corrosivi.
Temperatura: da –25 °C a +180 °C (con tenuta PTFE+15%GF).
Vantaggi: resistenza alla corrosione nei mezzi acidi, basici e salini. Corpo, sfera e stelo in CF8M garantiscono un’elevata purezza del fluido. La pressione PN63 copre di conseguenza le applicazioni ad alta pressione.
Limitazioni: costo unitario superiore all’ottone. Per i fluidi neutri a temperatura moderata, la serie in ottone KL113 offre un’alternativa più economica.

2. Ottone CW617N

Applicazione: riscaldamento, impianti sanitari, circuiti di miscelazione HVAC, acqua fredda e aria compressa da DN15 a DN50.
Temperatura: da –15 °C a +150 °C.
Vantaggi: buona resistenza alla corrosione nei fluidi neutri, filettatura BSP femmina per montaggio rapido e peso ridotto. La pressione PN25 copre di conseguenza le installazioni di edificio standard.
Limitazioni: non adatto ai fluidi fortemente acidi, ai solventi o alle applicazioni ad alta temperatura oltre 150 °C.

3. Foro a L – commutazione

Applicazione: commutazione del flusso tra due uscite con blocco del terzo attacco.
Vantaggi: una rotazione di 90° devia il flusso da un’uscita all’altra. Questa configurazione è di conseguenza ideale per il servizio alternato, i circuiti di bypass e il campionamento.
Limitazioni: la miscelazione o distribuzione simultanea verso entrambe le uscite non è possibile con il foro a L.

4. Foro a T – miscelazione e distribuzione

Applicazione: miscelazione di due flussi o distribuzione di un flusso verso due uscite.
Vantaggi: il foro a T consente, a seconda della posizione della sfera, il passaggio verso una, entrambe o nessuna uscita. Questa configurazione è di conseguenza ideale per i circuiti di miscelazione, la regolazione della temperatura e i sistemi di dosaggio.
Limitazioni: la chiusura completa simultanea di tutti e tre gli attacchi non è possibile per progettazione.

5. Tenuta PTFE / PTFE+15% fibra di vetro

Applicazione: tenuta della sfera per tutte le versioni KL103 e KL113.
Temperatura: PTFE da –15 °C a +150 °C; PTFE+15%GF da –25 °C a +180 °C.
Vantaggi: inerzia chimica quasi totale e basso coefficiente d’attrito. Il rinforzo in fibra di vetro riduce inoltre il cold flow sotto carico statico.
Limitazioni: il PTFE è un componente di usura. Un controllo periodico è consigliato in funzione del numero di cicli e della natura del fluido.

6. Interfaccia di azionamento ISO 5211

Applicazione: tutte le versioni KL103 e KL113 con flangia normalizzata per leva manuale, attuatore pneumatico e attuatore elettrico.
Vantaggi: l’interfaccia ISO 5211 consente il montaggio diretto di attuatori DA/SR e attuatori elettrici J4C. L’aggiunta di un attuatore è di conseguenza possibile in qualsiasi momento senza modifica del corpo.
Limitazioni: la selezione dell’attuatore dipende dalla coppia richiesta e dal diametro nominale.

Foro a L o a T – principio di funzionamento e guida alla selezione

La scelta tra foro a L e foro a T determina i percorsi di flusso del rubinetto a sfera a 3 vie in ciascuna posizione di commutazione. La selezione corretta dipende di conseguenza dallo schema di flusso desiderato dell’impianto. Entrambi i tipi di foro utilizzano lo stesso corpo e la stessa sfera — solo la geometria del foro cambia.

Foro a L – commutazione tra due uscite

Con il foro a L, la sfera collega esattamente due dei tre attacchi in ciascuna posizione a 90° bloccando il terzo. Nella posizione iniziale (0°), il fluido scorre dall’ingresso verso l’uscita sinistra. Dopo una rotazione di 90°, il fluido scorre dall’ingresso verso l’uscita destra. Il foro a L è di conseguenza adatto al servizio alternato, dove il flusso viene commutato tra due utenze, due linee di processo o una condotta principale e un bypass. Le applicazioni tipiche comprendono la commutazione tra scambiatori di calore, il campionamento da una condotta principale e la deviazione del flusso durante la manutenzione di un’apparecchiatura a valle. L’alimentazione simultanea di entrambe le uscite non è possibile per progettazione.

Foro a T – miscelazione, distribuzione e intercettazione

Con il foro a T, la sfera può collegare due o tutti e tre gli attacchi contemporaneamente a seconda della posizione di rotazione. Nella posizione iniziale (0°), il fluido scorre dall’ingresso verso entrambe le uscite contemporaneamente (distribuzione). Dopo una rotazione di 90°, il fluido scorre solo verso l’uscita destra. Dopo un’ulteriore rotazione di 90° (180°), il foro a T collega le due uscite tra loro bloccando l’ingresso. Il foro a T è di conseguenza adatto ai circuiti di miscelazione, dove due flussi di temperatura o concentrazione differente vengono combinati. Le applicazioni tipiche comprendono la miscelazione mandata-ritorno nei sistemi HVAC, la regolazione della temperatura nei circuiti di raffreddamento, il dosaggio di prodotti chimici nelle condotte di processo e la distribuzione di un flusso verso due utenze parallele. Inoltre, il foro a T consente una miscelazione progressiva del flusso in posizione intermedia quando il rubinetto è pilotato da un posizionatore.

Guida alla selezione — quando L, quando T?

Il foro a L è la scelta giusta quando il flusso deve percorrere solo uno dei due percorsi in qualsiasi momento — ovvero per un servizio alternato puro senza miscelazione. Il foro a T è la scelta giusta quando due flussi devono essere miscelati, un flusso deve essere distribuito o un circuito richiede una ricircolazione parziale. Per le applicazioni che richiedono l’intercettazione completa simultanea di tutti e tre gli attacchi, una valvola di intercettazione a 2 vie separata nella condotta principale è inoltre consigliata. In caso di incertezza riguardo al foro, il team tecnico di Fergo accompagna volentieri la selezione.

Certificazioni e norme dei rubinetti a sfera a 3 vie Fergo

I rubinetti a sfera a 3 vie Fergo sono conformi alle principali norme europee per la valvolistica industriale. Le versioni in acciaio inox rispondono alla norma EN 17292 per le valvole a sfera industriali. Le filettature rispettano ISO 7-1 (EN 10226-1) per l’acciaio inox e ISO 228-1 per l’ottone. La Direttiva europea sulle Attrezzature a Pressione 2014/68/UE (PED) è coperta per i modelli interessati.

I certificati di fabbrica e le dichiarazioni di conformità sono disponibili sulla pagina certificati Fergo. Per verificare la compatibilità dei materiali con un fluido specifico, lo strumento di controllo della resistenza chimica consente una selezione rapida e affidabile.

Consegna e disponibilità dei rubinetti a sfera a 3 vie

Fergo propone un’ampia gamma di rubinetti a sfera a 3 vie disponibili dal magazzino di Neuss, in Germania. La spedizione copre l’Italia e l’intera Europa. Il termine standard con DHL è di 2–7 giorni lavorativi. Un’opzione express è inoltre disponibile. Tutte le condizioni sono dettagliate sulla pagina condizioni di spedizione e pagamento.

Per i progetti che richiedono un premontaggio valvola e attuatore, una configurazione di foro speciale o un diametro nominale su misura, Fergo sviluppa soluzioni personalizzate. Il team tecnico accompagna ogni richiesta dalla specifica alla consegna.
