Vanne boisseau 3 voies en inox et laiton – perçage en L et en T

Fergo fournit des vannes boisseau 3 voies des séries KL103 en acier inoxydable 1.4408 et KL113 en laiton CW617N. DN15 à DN50, PN25/63, avec perçage en L ou en T, garniture PTFE, manuelles, pneumatiques ou électriques via ISO 5211.

Acheter en ligne sur le shop →

Vanne boisseau 3 voies
Présentation des produits

Vannes boisseau 3 voies – DN15 à DN50, PN25 à PN63, inox et laiton

La vanne boisseau 3 voies utilise une sphère avec un perçage en L ou en T qui dévie, mélange ou distribue le flux entre trois raccords par une rotation de 90°. Le perçage en L permet la commutation du flux entre deux sorties en bloquant la troisième. Le perçage en T permet en revanche le mélange ou la distribution simultanée vers les deux sorties. Ce mécanisme quart de tour garantit par conséquent un contrôle rapide et fiable du flux. Les vannes boisseau 3 voies en acier sont conformes à la norme EN 17292 pour les vannes à sphère industrielles.

Fergo propose deux séries de vannes boisseau 3 voies. La série KL103 est en acier inoxydable 1.4408 (CF8M / AISI 316) avec filetage femelle selon ISO 7-1 (EN 10226-1), DN15 à DN50, PN63. La garniture est en PTFE+15% fibre de verre. La série KL113 est en laiton CW617N avec filetage femelle BSP selon ISO 228-1, DN15 à DN50, PN25. La garniture est en PTFE. Les deux séries sont disponibles en construction 3 pièces avec perçage en L ou en T. La commande s’effectue par levier manuel, actionneur pneumatique (DA/SR) ou actionneur électrique J4C via l’interface ISO 5211.

Ces vannes boisseau 3 voies sont conçues pour les systèmes HVAC, l’industrie chimique, l’agroalimentaire, la pharmacie, le traitement de l’eau, les systèmes de dosage et les circuits de mélange. Pour les applications nécessitant des diamètres plus grands ou un raccord à brides, les vannes boisseau à brides de la série KH155 constituent une alternative. Un filtre à tamis en amont est en outre recommandé pour protéger la sphère contre les particules.

Versions des vannes boisseau 3 voies Fergo

01 Vanne boisseau 3 voies en inox – série KL103

Les vannes boisseau 3 voies en acier inoxydable de la série KL103 utilisent un corps, une sphère et une tige en acier inox 1.4408 (CF8M / AISI 316). Le filetage est conforme ISO 7-1 (EN 10226-1). Les diamètres nominaux vont de DN15 à DN50 au niveau de pression PN63. La garniture est en PTFE+15% fibre de verre. Le perçage en L permet la commutation entre deux sorties, le perçage en T le mélange ou la distribution. Cette série est par conséquent adaptée à l’industrie chimique, l’agroalimentaire, la pharmacie et les fluides corrosifs.

02 Vanne boisseau 3 voies en laiton – série KL113

Les vannes boisseau 3 voies en laiton de la série KL113 utilisent un corps en laiton CW617N avec filetage femelle BSP selon ISO 228-1. Les diamètres nominaux vont de DN15 à DN50 au niveau de pression PN25. La garniture est en PTFE. Cette série offre par conséquent un rapport qualité-prix optimal pour les circuits de mélange HVAC, les installations de chauffage, les réseaux sanitaires et les circuits d’eau froide sans exposition corrosive.

03 Vanne boisseau 3 voies à brides – perçage en T et en L

La vanne boisseau 3 voies à brides offre le même perçage en L ou en T que les versions à manchon, mais avec un raccord à brides normé selon EN 1092-1/EN 1092-2. Cette configuration permet par conséquent l’installation dans des conduites de plus grand diamètre nominal et de pression plus élevée, où un raccord fileté ne suffit pas. Le raccord à brides simplifie en outre le démontage pour la maintenance. L’interface de montage ISO 5211 permet la fixation d’actionneurs pneumatiques et électriques.

04 Vanne boisseau 3 voies compacte

La vanne boisseau 3 voies compacte est la variante gain de place avec raccord fileté femelle pour les installations à espace de montage réduit. La longueur face à face réduite et le faible poids font de cette version le premier choix pour les circuits de mélange HVAC, les systèmes de dosage et les installations décentralisées. Les séries KL103 (acier inoxydable 1.4408, PN63) et KL113 (laiton CW617N, PN25) sont par conséquent disponibles dans cette construction compacte avec perçage en L ou en T de DN15 à DN50.

05 AMP3 – Vanne boisseau 3 voies revêtue PFA (Flowserve Atomac)

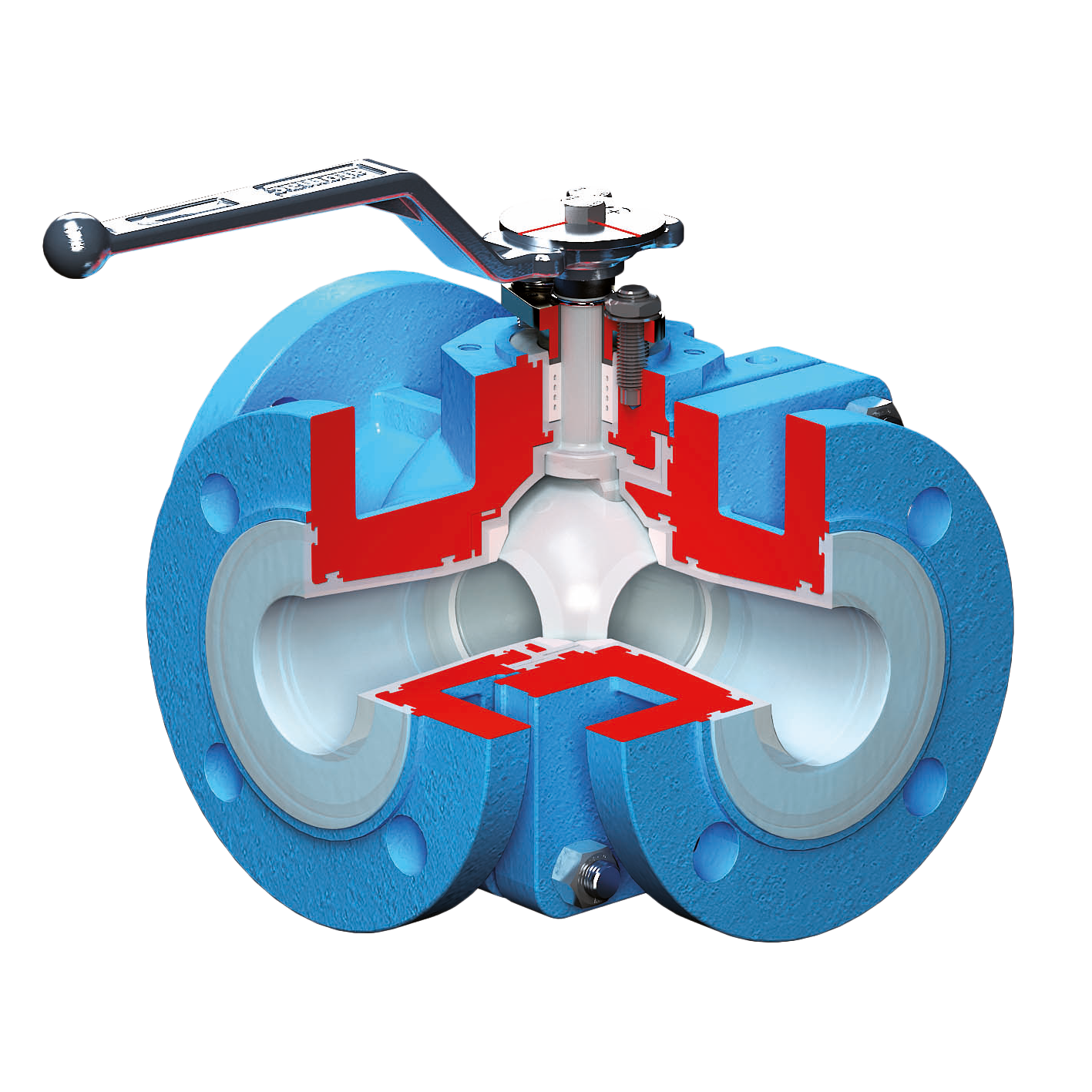

La vanne boisseau 3 voies AMP3 de Flowserve Atomac dispose d’un corps en GGG40.3 avec revêtement PFA intégral. La sphère avec perçage en L ou en T est également revêtue PFA. Les diamètres nominaux vont de DN25 à DN100. Les sièges sont en PTFE pour une fermeture étanche sans bulle. Cette version offre par conséquent une résistance chimique quasi totale et constitue la solution pour les acides concentrés, les bases fortes, les solvants et les fluides à haute pureté dans l’industrie chimique et pharmaceutique. L’aperçu des vannes PFA dans le shop contient toutes les variantes disponibles.

Les matériaux en détail

Matériaux des vannes boisseau 3 voies – corps, sphère et garniture

1. Acier inoxydable 1.4408 (CF8M / AISI 316)

Application : industrie chimique, agroalimentaire, pharmacie, traitement de l’eau et fluides corrosifs.
Température : de –25 °C à +180 °C (avec garniture PTFE+15%GF).
Avantages : résistance à la corrosion dans les milieux acides, basiques et salins. Corps, sphère et tige en CF8M garantissent une haute pureté du fluide. La pression PN63 couvre par conséquent les applications haute pression.
Limitations : coût unitaire supérieur au laiton. Pour les fluides neutres à température modérée, la série laiton KL113 offre une alternative plus économique.

2. Laiton CW617N

Application : chauffage, sanitaire, circuits de mélange HVAC, eau froide et air comprimé de DN15 à DN50.
Température : de –15 °C à +150 °C.
Avantages : bonne résistance à la corrosion dans les fluides neutres, filetage BSP femelle pour montage rapide et poids réduit. La pression PN25 couvre par conséquent les installations de bâtiment courantes.
Limitations : non adapté aux fluides fortement acides, aux solvants ou aux applications haute température au-delà de 150 °C.

3. Perçage en L – commutation

Application : commutation du flux entre deux sorties avec blocage du troisième raccord.
Avantages : une rotation de 90° redirige le flux d’une sortie vers l’autre. Cette configuration est par conséquent idéale pour les services alternés, les circuits de dérivation et les prélèvements d’échantillons.
Limitations : le mélange ou la distribution simultanée vers les deux sorties n’est pas possible avec le perçage en L.

4. Perçage en T – mélange et distribution

Application : mélange de deux flux ou distribution d’un flux vers deux sorties.
Avantages : le perçage en T permet, selon la position de la sphère, le passage vers une, les deux ou aucune sortie. Cette configuration est par conséquent idéale pour les circuits de mélange, la régulation de température et les systèmes de dosage.
Limitations : la fermeture complète simultanée des trois raccords n’est pas possible de par la conception.

5. Garniture PTFE / PTFE+15% fibre de verre

Application : garniture de sphère pour toutes les versions KL103 et KL113.
Température : PTFE de –15 °C à +150 °C ; PTFE+15%GF de –25 °C à +180 °C.
Avantages : inertie chimique quasi totale et faible coefficient de friction. Le renfort en fibre de verre réduit en outre le cold flow sous charge statique.
Limitations : le PTFE est un composant d’usure. Un contrôle périodique est recommandé selon le nombre de cycles et la nature du fluide.

6. Interface d’actionnement ISO 5211

Application : toutes les versions KL103 et KL113 avec bride normée pour levier manuel, actionneur pneumatique et actionneur électrique.
Avantages : l’interface ISO 5211 permet le montage direct d’actionneurs DA/SR et d’actionneurs électriques J4C. Le passage à l’actionnement automatisé est par conséquent possible à tout moment sans modification du corps.
Limitations : la sélection de l’actionneur dépend du couple requis et du diamètre nominal.

Perçage en L ou en T – principe de fonctionnement et aide au choix

Le choix entre le perçage en L et le perçage en T détermine les chemins d’écoulement de la vanne boisseau 3 voies dans chaque position de commutation. La sélection correcte dépend par conséquent du schéma d’écoulement souhaité de l’installation. Les deux types de perçage utilisent le même corps et la même sphère — seule la géométrie du perçage diffère.

Perçage en L – commutation entre deux sorties

Avec le perçage en L, la sphère relie exactement deux des trois raccords dans chaque position à 90° tout en bloquant le troisième. En position initiale (0°), le fluide circule de l’entrée vers la sortie gauche. Après une rotation de 90°, le fluide circule de l’entrée vers la sortie droite. Le perçage en L est par conséquent adapté au service alterné, où le flux est commuté entre deux consommateurs, deux lignes de process ou une conduite principale et un bypass. Les applications typiques incluent la commutation entre échangeurs de chaleur, le prélèvement d’échantillons depuis une conduite principale et le détournement du flux pendant la maintenance d’un équipement en aval. L’alimentation simultanée des deux sorties n’est pas possible de par la conception.

Perçage en T – mélange, distribution et arrêt

Avec le perçage en T, la sphère peut relier deux ou trois raccords simultanément selon la position de rotation. En position initiale (0°), le fluide circule de l’entrée vers les deux sorties en même temps (distribution). Après une rotation de 90°, le fluide circule uniquement vers la sortie droite. Après une rotation supplémentaire de 90° (180°), le perçage en T relie les deux sorties entre elles tout en bloquant l’entrée. Le perçage en T est par conséquent adapté aux circuits de mélange, où deux flux de température ou de concentration différentes sont combinés. Les applications typiques incluent le mélange aller-retour dans les systèmes HVAC, la régulation de température dans les circuits de refroidissement, le dosage de produits chimiques dans les conduites de process et la distribution d’un flux vers deux consommateurs parallèles. En outre, le perçage en T permet un mélange de débit progressif en position intermédiaire lorsque la vanne est pilotée par un positionneur.

Aide au choix — quand L, quand T ?

Le perçage en L est le bon choix lorsque le flux ne doit emprunter qu’un seul des deux chemins à tout moment — c’est-à-dire pour un service alterné pur sans mélange. Le perçage en T est le bon choix lorsque deux flux doivent être mélangés, un flux doit être distribué ou un circuit nécessite une recirculation partielle. Pour les applications nécessitant un arrêt complet simultané des trois raccords, une vanne d’arrêt 2 voies séparée dans la conduite principale est en outre recommandée. En cas d’incertitude quant au perçage, l’équipe technique de Fergo accompagne volontiers la sélection.

Certifications et normes des vannes boisseau 3 voies Fergo

Les vannes boisseau 3 voies Fergo sont conformes aux principales normes européennes de robinetterie industrielle. Les versions en acier inox répondent à la norme EN 17292 pour les vannes à sphère industrielles. Les filetages respectent ISO 7-1 (EN 10226-1) pour l’inox et ISO 228-1 pour le laiton. La Directive européenne des Équipements Sous Pression 2014/68/UE (DESP) est couverte pour les modèles concernés.

Les certificats d’usine et les déclarations de conformité sont disponibles sur la page certificats Fergo. Pour vérifier la compatibilité des matériaux avec un fluide spécifique, l’outil de contrôle de résistance chimique permet une sélection rapide et fiable.

Livraison et disponibilité des vannes boisseau 3 voies

Fergo propose une large gamme de vannes boisseau 3 voies disponibles depuis le stock à Neuss, en Allemagne. L’expédition couvre la France, la Belgique, la Suisse, le Luxembourg et l’ensemble de l’Europe. Le délai standard par DHL est de 2 à 7 jours ouvrés. Une option express est également disponible. Toutes les conditions sont détaillées sur la page conditions d’expédition et de paiement.

Pour les projets nécessitant un prémontage vanne et actionneur, une configuration de perçage spéciale ou un diamètre nominal sur mesure, Fergo développe des solutions sur mesure. L’équipe technique accompagne chaque demande de la spécification à la livraison.
