Flanschanschluss Kugelhähne AtoStar

Die mit PFA ausgekleideten AtoStar Kugelhähne aus Edelstahl von FLOWSERVE bieten eine erhöhte Leistung, Zuverlässigkeit und Sicherheit. ATOMAC AtoStar Armaturen mit vollem Durchgang bieten eine blasendichte Absperrung, geringe Wartung, leckagefreie Schaltstiftabdichtung und die Sicherheit eines ausblassicheren Schaltstiftes. AtoStar Kugelhähne erfüllen die Normen ASME, DIN EN und JIS. AtoStars sind hervorragend geeignet für den Einsatz in der pharmazeutischen Industrie und in der Halbleiterindustrie. AtoStars sind auch als V-Regel-Armaturen zur präzisen Modulation erhältlich, oder sie können auch mit einer C-Kugel für interne Totraum-Reinigungszwecke ausgerüstet werden. Die AtoStar Ersatzteile sind austauschbar mit Teilen der ausgekleideten Atomac Kugelhahn-Produktreihe. Die AtoStar Produktserie besteht aus sechs Modellen:

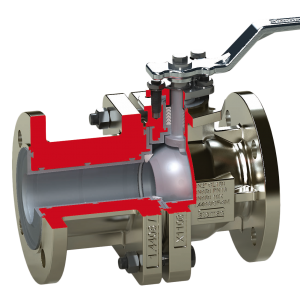

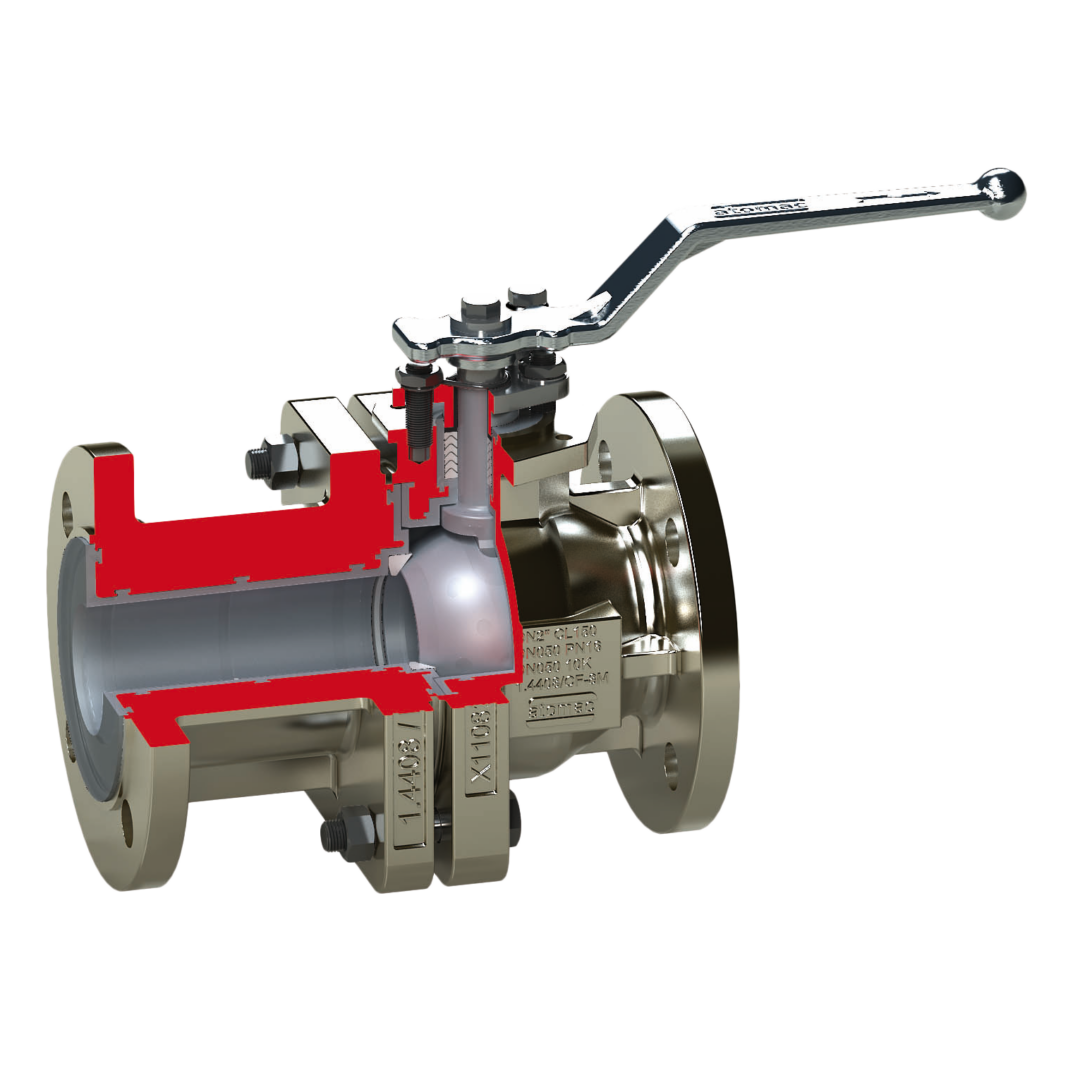

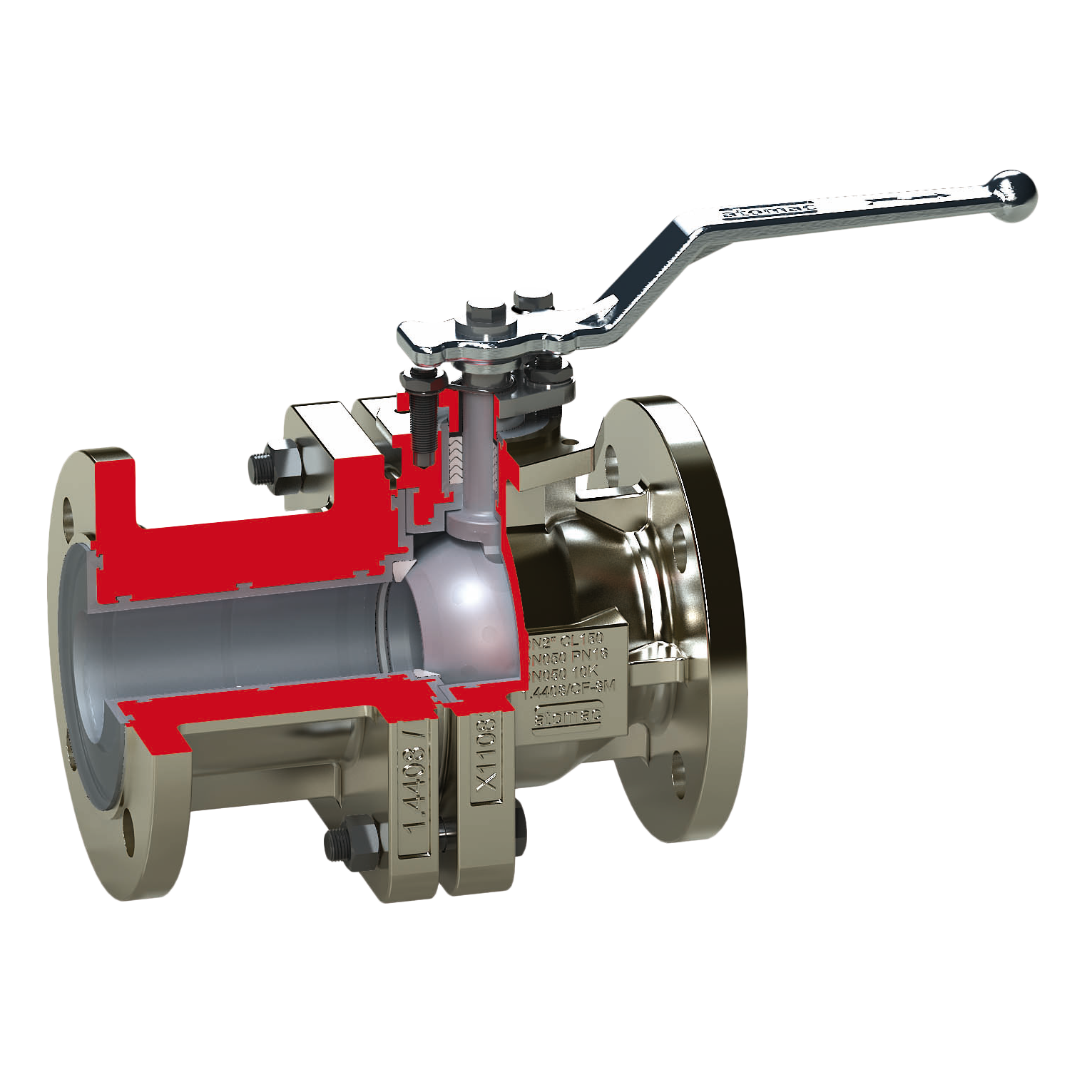

AS1 mit Baulängen-Abmessungen gemäß DIN EN 558 (wie AKH2 und AKH2.2 – DIN EN Version) und geflanscht gemäß DIN EN PN16.

AS2 mit Baulängenabmessungen gemäß ASME (wie AKH2 und AKH2.2 – ASME Version) und geflanscht gemäß ASME B 16.5 class 150.

AS3 mit Baulängenabmessungen gemäß ASME B 16.10 (wie AKH3 und AKH2A) und geflanscht gemäß ASME B 16.5 class 150.

AS4 mit Baulängenabmessungen gemäß ASME B 16.10 – kurze Ausführung (wie AKH3 und AKH2A) und geflanscht gemäß JIS 10K.

AS5 mit Baulängenabmessungen gemäß Japanischen Industriestandards, geflanscht gemäß JIS 10K.

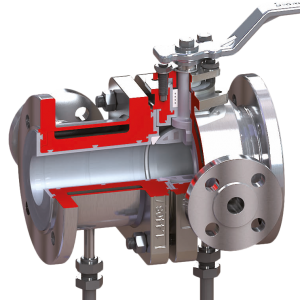

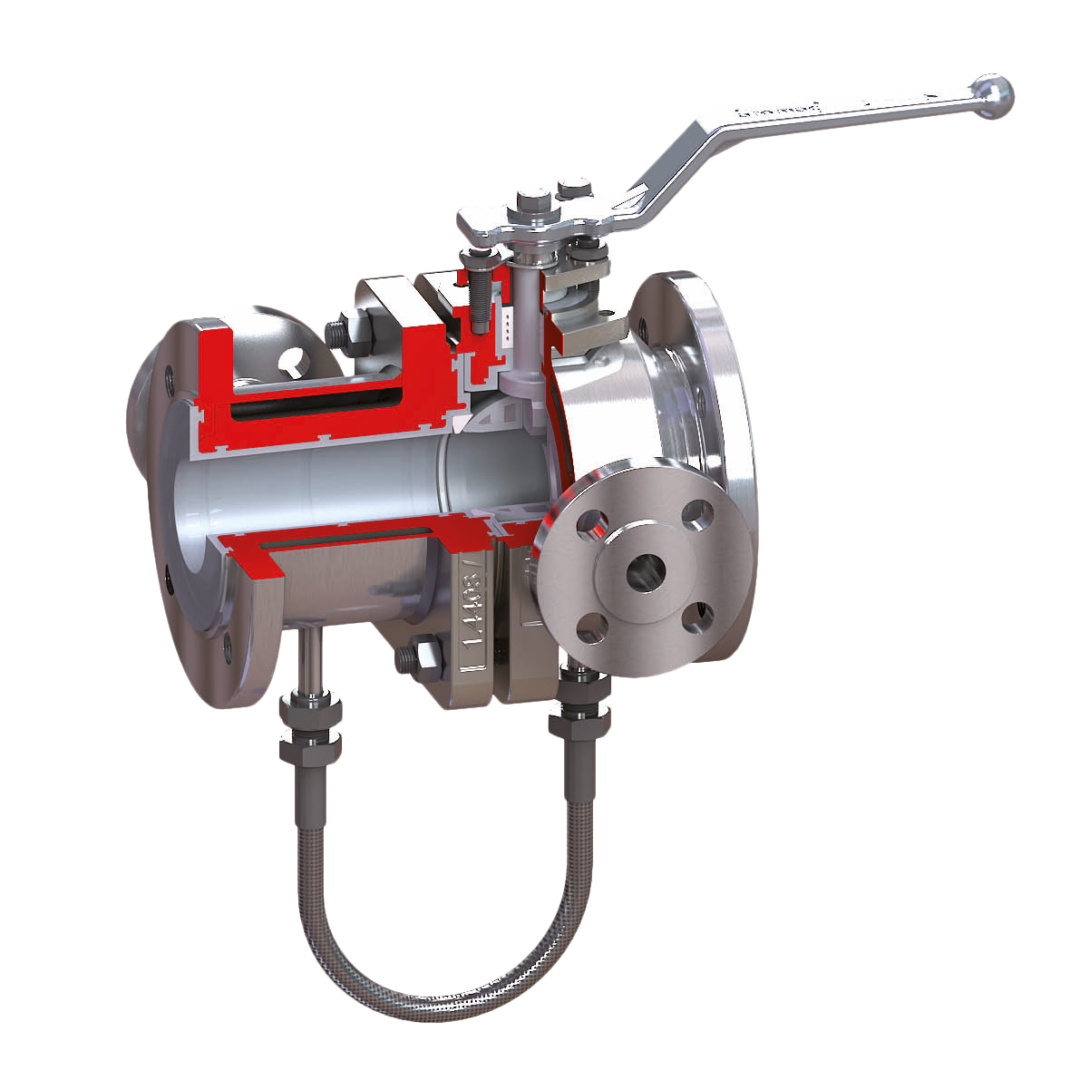

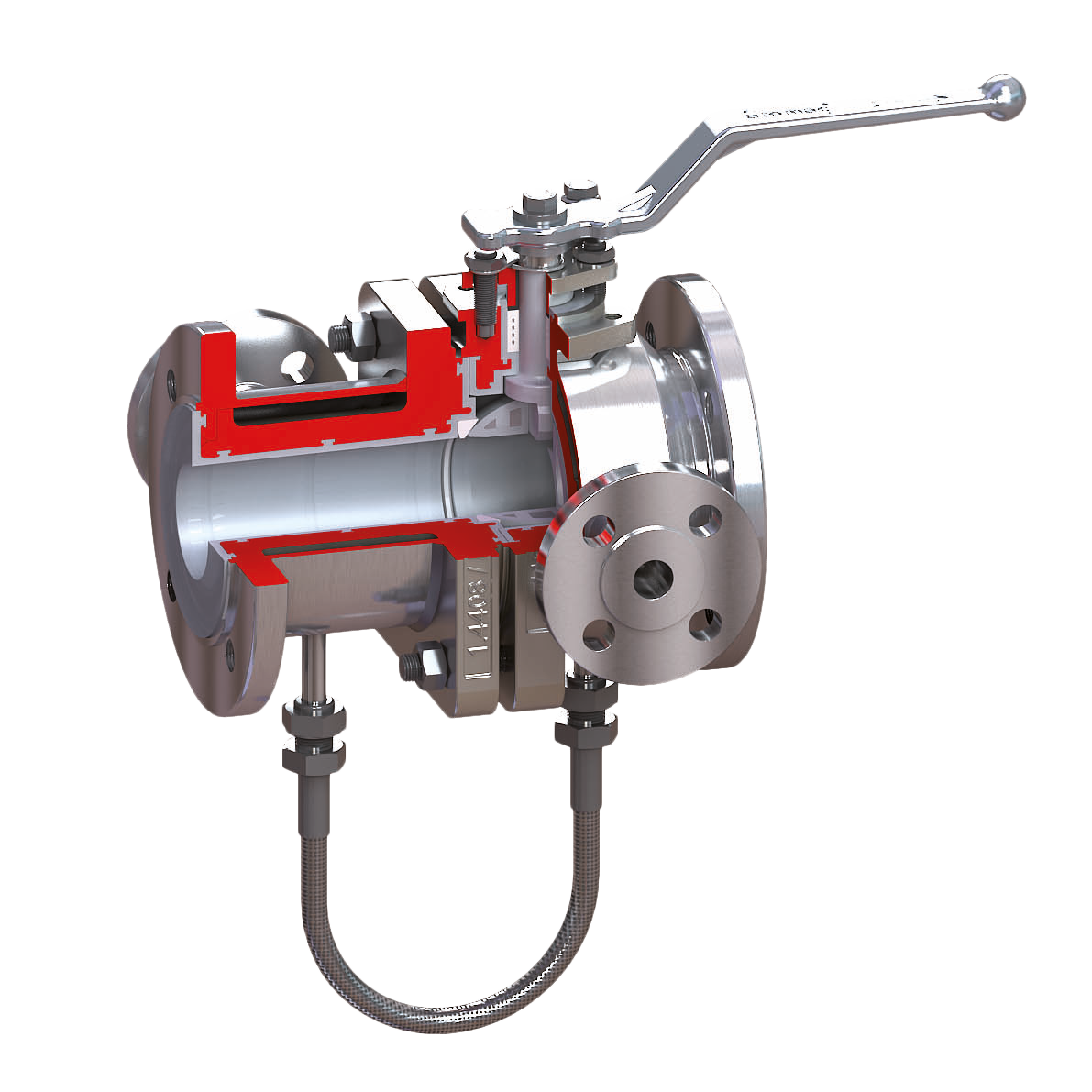

AS6 mit integriertem Heizmantel für kritische Anwendungen, Baulänge und Flansche gemäß ASME.

Produktbezeichnung

Kugelhahn

Betätigungen

Elektromotor, Pneumatisch doppelwirkend, Pneumatisch einfachwirkend, Handhebel, Aufbauflansch (ISO 5211), Getriebe mit Handrad

Nennweiten

DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN150, 1/2", 3/4", 1", 1 1/2", 2", 3", 4", 6"

Flanschanschluss

PN10, ANSI 150, PN16, JIS B 2220 Tab. 5

Baulänge

DIN EN 558 Reihe 1, ANSI B 16.10, kurz, ANSI B 16.10

Gehäusematerial

Edelstahl+PFA

Stopfbuchspackung

PTFE+Grafit

Kugelmaterial

PFA beschichtet

Kugelsitz

PTFE

Auskleidung

PFA

Anschluss

Flansche
