Axial-Rückschlagventil – Schneller Rückflussstopp mit geringstem Druckverlust

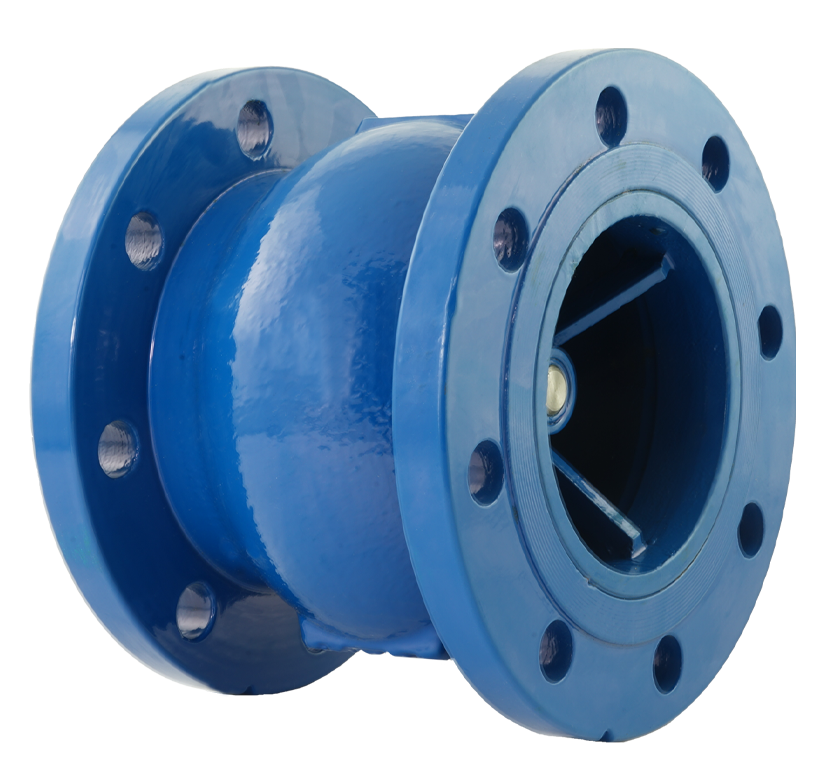

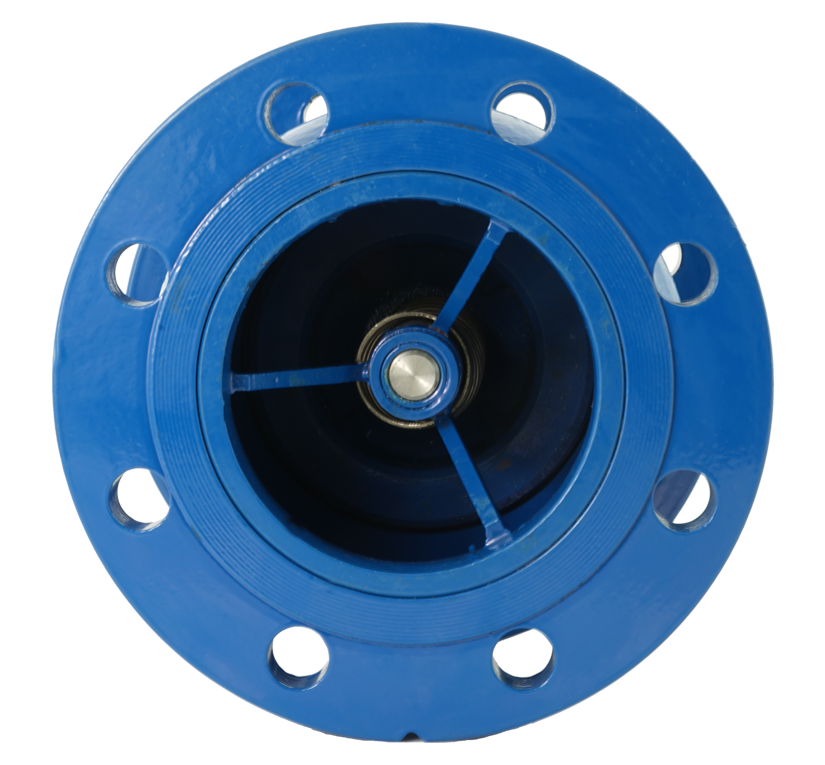

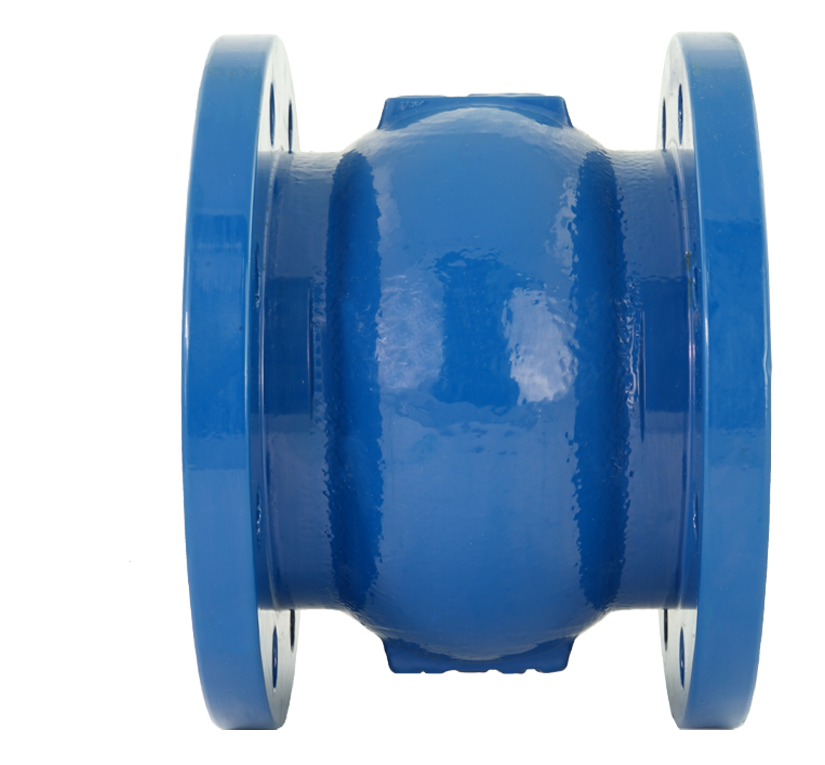

Das Axial-Rückschlagventil Typ RD100 – auch als Düsenrückschlagventil oder Nozzle Check Valve bezeichnet – verhindert Rückströmung in Rohrleitungssystemen mit minimaler Druckdifferenz. Durch die axiale Durchströmung und den federbelasteten Verschlusskörper schließt das Ventil innerhalb von Sekundenbruchteilen, noch bevor ein vollständiger Rückfluss entsteht. Das Ergebnis: wirksamer Schutz gegen Druckstöße (Wasserhammer) bei gleichzeitig geringstem Strömungswiderstand.
Funktionsprinzip – Warum Düsenrückschlagventile schneller schließen
Bei einem Düsenrückschlagventil bewegt sich der Verschlusskörper axial entlang der Strömungsachse – nicht seitlich wie bei einer Rückschlagklappe oder vertikal wie bei einem Hubventil. Der kurze Schließweg der federbelasteten Scheibe ermöglicht eine extrem schnelle Reaktion bei Druckumkehr. Gleichzeitig sorgt die strömungsgünstige Kegelform für einen turbulenzarmen Durchfluss mit niedrigem Widerstandsbeiwert.
Im Vergleich zu herkömmlichen Rückschlagventilen oder Disco-Rückschlagventilen bietet das Axialrückschlagventil damit deutlich weniger Druckverlust und einen geräuscharmen, schlagfreien Betrieb.
Werkstoffe und technische Ausführung des RD100
Das Axial-Rückschlagventil RD100 ist in der Standardausführung mit folgenden Werkstoffen aufgebaut:
- Gehäuse: EN-GJL-250 (GG25)
- Scheibe / Führung: EN-GJS-400-15 (GGG40)
- Welle: AISI 304L (1.4307)
- Feder: AISI 302 (1.4310)
- Dichtung: EPDM
- Temperaturbereich: −10 °C bis +80 °C
- Betriebsdruck: max. 16 bar
Verfügbare Nennweiten: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400 und DN500. Flanschanschluss nach PN10, PN16, PN25 und ANSI 150 – Baulänge gemäß DIN EN 558.
Optionale Werkstoffkombinationen
Für anspruchsvollere Einsatzbedingungen ist das RD100 auch in alternativen Werkstoffkombinationen lieferbar:
- Gehäuse aus GGG40 oder Duplex für höhere mechanische Belastung und Korrosionsbeständigkeit
- Feder aus Inconel für erhöhte Temperatur- und Chemikalienbeständigkeit
- Dichtung aus Viton (FKM) für aggressive Medien und höhere Temperaturen
Die passende Werkstoffauswahl richtet sich nach Medium, Temperatur und Druckbereich. Fergo berät bei der Auswahl der optimalen Konfiguration.
Einsatzbereiche für Axial-Rückschlagventile und Düsenrückschlagventile
Axial-Rückschlagventile eignen sich überall dort, wo ein schnelles, schlagfreies Schließen und geringer Druckverlust entscheidend sind. Typische Einsatzbereiche des RD100:
- Wasserversorgung und Wasseraufbereitung
- Pumpstationen und Druckerhöhungsanlagen
- HVAC- und Kältetechnik
- Kraftwerke und Energieerzeugung
- Prozess- und Chemieanlagen
- Industrielle Kühlkreisläufe
Besonders in Hochdruckpumpenanlagen bieten Düsenrückschlagventile eine höhere Lebensdauer und bessere dynamische Leistung als herkömmliche Klappen- oder Kugelrückschlagventile. Alle Ausführungen sind direkt bei Fergo online bestellbar.
Einbaulage und Hinweise
Das Axial-Rückschlagventil RD100 kann in verschiedenen Einbaulagen montiert werden:
- Horizontal – Standardeinbau
- Vertikal – Durchfluss von unten nach oben
- Schräg – je nach Leitungsführung
Bei vertikalem oder schrägem Einbau unterstützt die integrierte Feder das sichere Schließen auch gegen die Schwerkraft. Für saubere Medien empfiehlt sich zusätzlich ein vorgeschalteter Schmutzfänger, um Fremdkörper im System fernzuhalten und die Lebensdauer des Ventils zu erhöhen.
