Disco Rückschlagventil Edelstahl Typ RV108 — Zwischenflansch-Rückschlagventil aus 1.4408

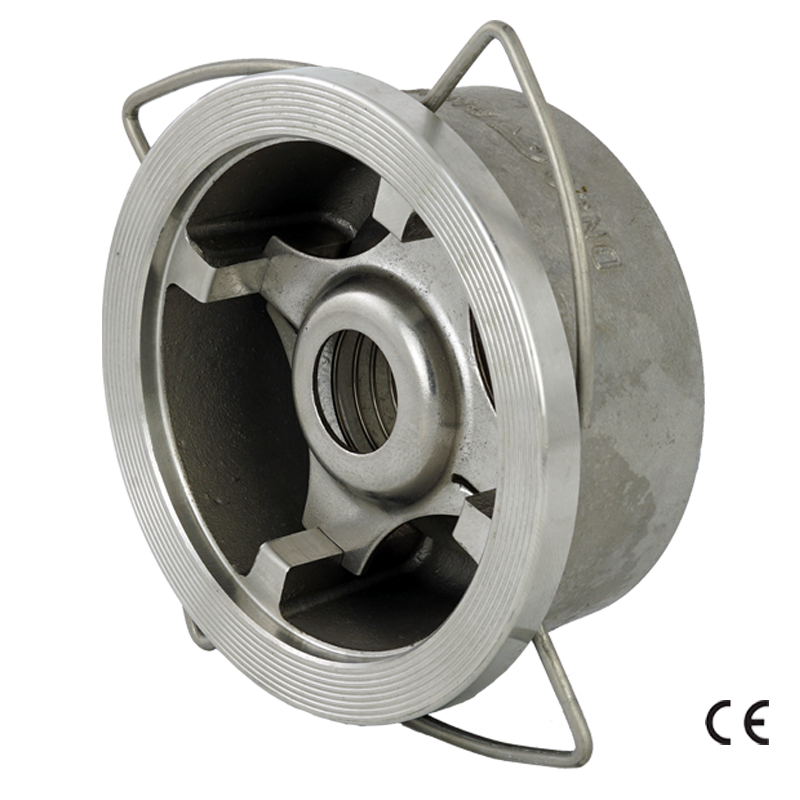

Das Disco Rückschlagventil Edelstahl Typ RV108 ist ein Zwischenflansch-Rückschlagventil aus Edelstahl 1.4408 mit Metallsitz für industrielle Rohrleitungssysteme. Das Gehäuse besteht aus Edelstahl 1.4408 (CF8M). Die Klappe ist ebenfalls aus 1.4408 (CF8M). Die Feder ist aus 1.4301. Das Disco Rückschlagventil Edelstahl ist mit Klappendichtung in NBR, EPDM, Viton oder Metall lieferbar. Das Disco Rückschlagventil DN200 deckt die Nennweiten DN15 bis DN200 in der Druckstufe PN40 ab und wird zwischen Flanschen PN16, PN40 oder ANSI Class 150 montiert. Der maximale Betriebsdruck beträgt 40 bar bis DN80 und 25 bar ab DN100. Die Baulänge entspricht EN 558-1 Reihe 49. Der Betriebstemperaturbereich liegt zwischen −20 °C und +200 °C. FERGO liefert das Rückschlagventil 1.4408 ab Lager.
Technische Daten und Anschluss
Das Disco Rückschlagventil Edelstahl ist in den Nennweiten DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150 und DN200 verfügbar. Die Druckstufe beträgt PN40. Der maximale Betriebsdruck liegt bei 40 bar für DN15 bis DN80 und reduziert sich auf 25 bar für DN100 bis DN200. Das Zwischenflanschgehäuse wird zwischen Gegenflanschen PN16, PN40 oder ANSI Class 150 montiert. Die Baulänge nach EN 558-1 Reihe 49 ist die genormte Kurzlänge für Disco Rückschlagventile. Die kompakte Zwischenflansch-Bauweise reduziert den Einbauraum und das Gewicht gegenüber Flansch-Rückschlagventilen. Die federunterstützte Klappe verhindert den Rückfluss von Flüssigkeiten und Gasen zuverlässig auch bei horizontalem und vertikalem Einbau.
Werkstoffe und Dichtung
Das Gehäuse des Disco Rückschlagventils Edelstahl besteht aus 1.4408 (CF8M) für eine hohe Korrosions- und Chemikalienbeständigkeit. Die Klappe aus 1.4408 bietet die gleiche Medienbeständigkeit wie das Gehäuse. Die Feder aus 1.4301 sichert das zuverlässige Schließen der Klappe. Der Metallsitz gewährleistet eine dauerhafte Dichtung auch bei hohen Temperaturen bis +200 °C und Drücken bis PN40. Die Klappendichtung in NBR eignet sich für Öle, Druckluft und neutrale Medien bei Temperaturen von −20 °C bis +80 °C. Die EPDM-Ausführung ist für Wasser, wässrige Lösungen und Luft ausgelegt. Für chemisch aggressive Medien und erhöhte Temperaturen steht die Viton-Dichtung zur Verfügung. Bei sehr hohen Temperaturen oder metallverträglichen Medien bietet die Metalldichtung die höchste Beständigkeit.
Einsatzbereiche und Bestellung
Das Disco Rückschlagventil Edelstahl sichert Rohrleitungen in der chemischen Industrie, in Kraftwerken, in der Lebensmittel- und Pharmaindustrie sowie in der allgemeinen Prozess- und Anlagentechnik. Das Rückschlagventil 1.4408 eignet sich für Flüssigkeiten, Gase und Dampf. Die kompakte Zwischenflansch-Bauweise vereinfacht den Einbau in bestehende Rohrleitungen und reduziert den Platzbedarf. Die Wahl der Klappendichtung richtet sich nach Medium und Temperatur — NBR für Öle und Druckluft, EPDM für Wasser und Luft, Viton für Chemikalien, Metall für hohe Temperaturen und Drücke. Für Sonderlösungen, Projektmengen oder technische Beratung steht das FERGO-Team zur Verfügung.
