Durchfluss-Schauglas Edelstahl Typ GD100 — Sichtfenster für Flansch und Muffe
Das Durchfluss-Schauglas Edelstahl Typ GD100 ermöglicht die visuelle Kontrolle von Durchfluss und Medienzustand direkt in der Rohrleitung. Sein Gehäuse besteht aus Edelstahl 1.4408 (CF8M). Für das Sichtfenster kommt Kalknatron-Hartglas nach DIN 8902 zum Einsatz. Zwischen Gehäuse und Glas dichtet eine PTFE-Dichtung ab.

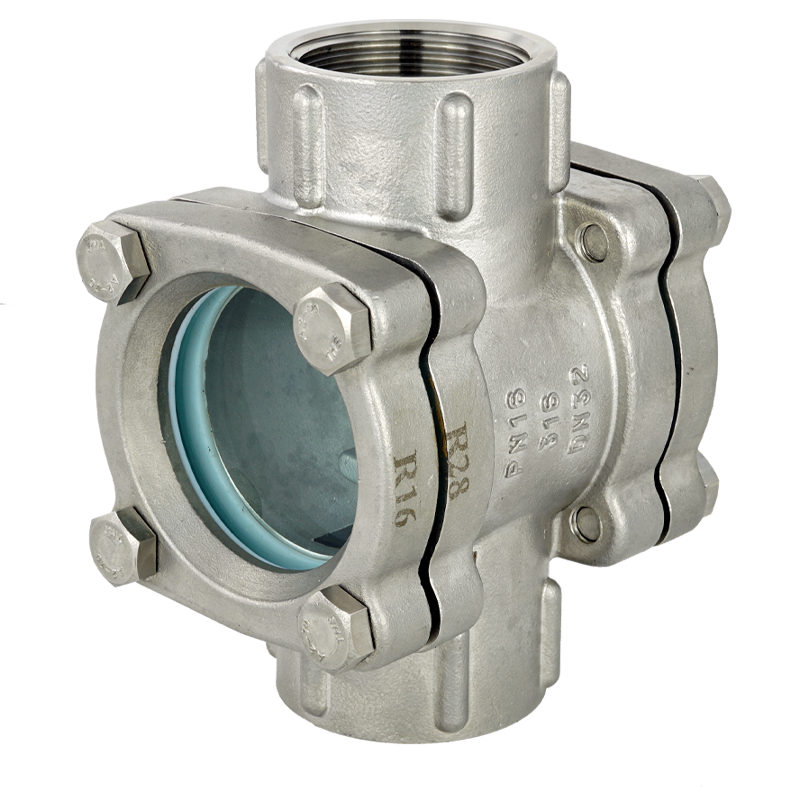

Die Flanschvariante GD100-SSTXF deckt die Nennweiten DN15 bis DN100 ab. Ihr Flanschanschluss folgt DIN 2501 PN16. Bei der Muffenvariante GD100-SSTXI sind ½″ bis 2″ verfügbar. Hier kommt ein Innengewinde nach ISO 7-1 zum Einsatz.
Die maximale Betriebstemperatur beträgt 130 °C. Darüber hinaus sind kurzzeitig bis zu 160 °C möglich. Der Betriebsdruck reicht bis 16 bar. Typische Einsatzbereiche sind Wasseraufbereitung, HLK-Anlagen, Maschinenüberwachung und Lebensmittelverarbeitung. FERGO liefert das Durchflusssichtglas Edelstahl in beiden Anschlussvarianten ab Lager.
Technische Daten und Anschluss
Die Flanschvariante ist in neun Nennweiten verfügbar. Sie reichen von DN15 bis DN100. Die Flanschanschlüsse entsprechen DIN 2501 PN16. Die Baulänge folgt DIN 3202 F1.
Darüber hinaus deckt die Muffenvariante sechs Abmessungen ab. Es handelt sich um ½″, ¾″, 1″, 1¼″, 1½″ und 2″. Alle Varianten nutzen ein Innengewinde nach ISO 7-1. Die Druckstufen umfassen PN10 und PN16. Der maximale Betriebsdruck liegt bei 16 bar.
Zudem reicht die Betriebstemperatur bis 130 °C. Ferner sind kurzzeitig bis zu 160 °C zulässig. Die Temperaturwechselbeständigkeit des Hartglases beträgt 120 °C nach DIN 52323.
Werkstoffe und Aufbau
Das Gehäuse des Durchfluss-Schauglases Edelstahl ist aus 1.4408 (CF8M) gegossen. Dieser austenitische Edelstahl bietet eine hohe Beständigkeit gegen Wasser, Öle, Luft und neutrale Flüssigkeiten.
Außerdem ist das Sichtfenster aus Kalknatron-Hartglas nach DIN 8902 temperaturwechselbeständig bis 120 °C. Zudem widersteht es den mechanischen Belastungen im Rohrleitungsbetrieb. Die PTFE-Dichtung zwischen Gehäuse und Glas gewährleistet eine zuverlässige Abdichtung. Sie deckt den gesamten Temperatur- und Druckbereich ab. Die Muffenvariante ist zusätzlich kugelgestrahlt.
Einsatzbereiche und Bestellung
