Industriearmaturen Schaugläser

Schaugläser aus Edelstahl für Rohrleitungen kaufen

Durchfluss-Schaugläser mit Flansch- oder Muffenanschluss, Edelstahl 1.4408 oder PFA-ausgekleidet, Borosilikat-, Press- oder Kalknatron-Hartglas, DN15 bis DN250.

Jetzt im Shop kaufen

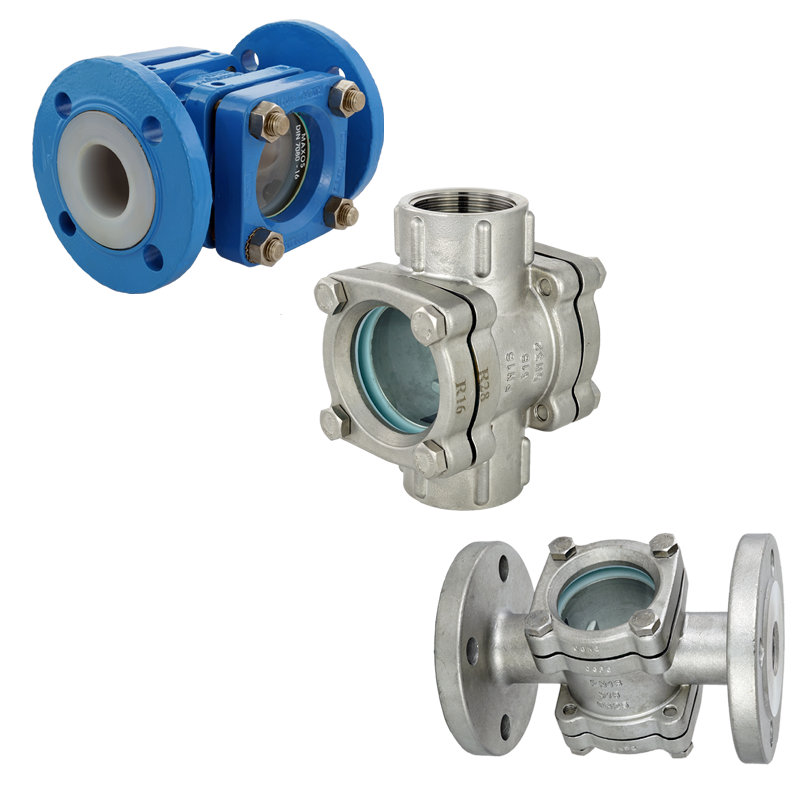

Schaugläser
  • Durchfluss Schauglas Typ GD100

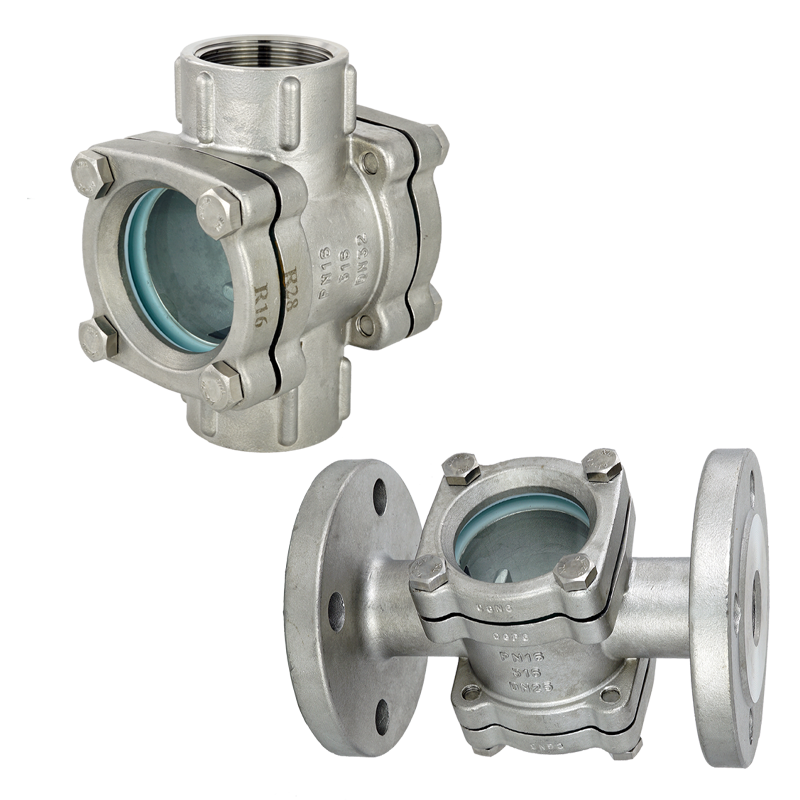

    Durchfluss Schauglas Typ GD100

    Nennweiten: DN15 – DN50, 1/2" – 2"

    Flanschanschluss: PN10, PN16

    Gehäusematerial: 1.4408

    Dichtung: PTFE

    Gewinde: DIN 2999, ISO 7/1

  • Durchfluss Schauglas Typ GD200

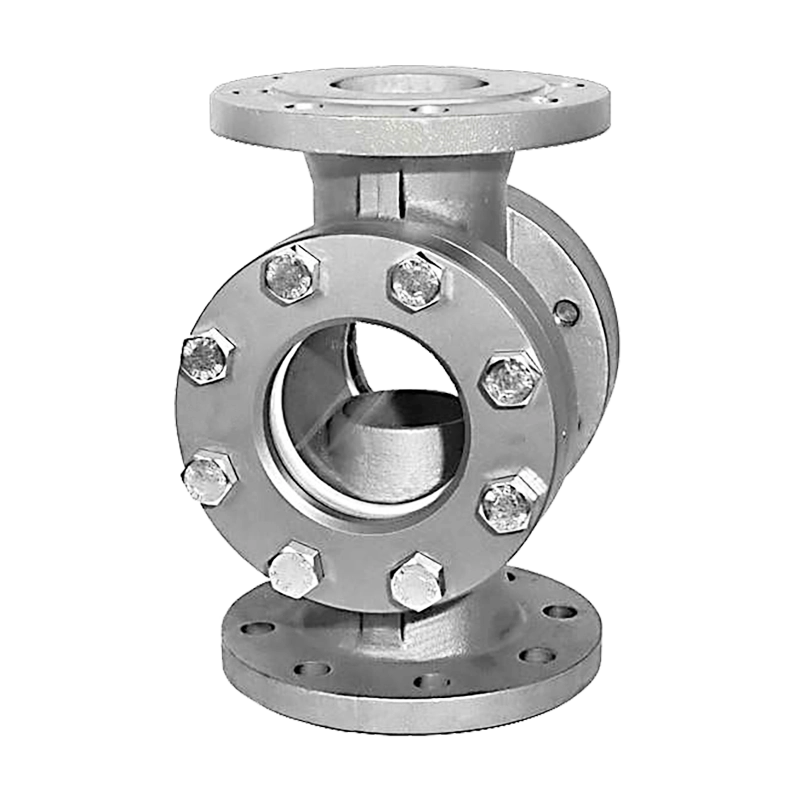

    Durchfluss Schauglas Typ GD200

    Nennweiten: DN15 – DN250

    Flanschanschluss: PN10-40, ANSI/ASME Class 150/300

    Gehäusematerial: Edelstahl, Stahlguss, Grauguss, Sonderwerkstoffe

    Dichtung: Graphit

    Glas: Borosilikat nach DIN 7080 (bis 280°C), Natron-Kalk-Glas nach DIN 8902

  • Behälterschauglas Typ SG120

    Behälterschauglas Typ SG120

    Nennweiten: DN25 – N200, (Auf Anfrage größer)

    Gehäusematerial: 1.4571, Stahl C22.8

    Druckstufe: PN16, PN10

  • ARV/SG Schauglas mit integrierter Rückschlagarmatur

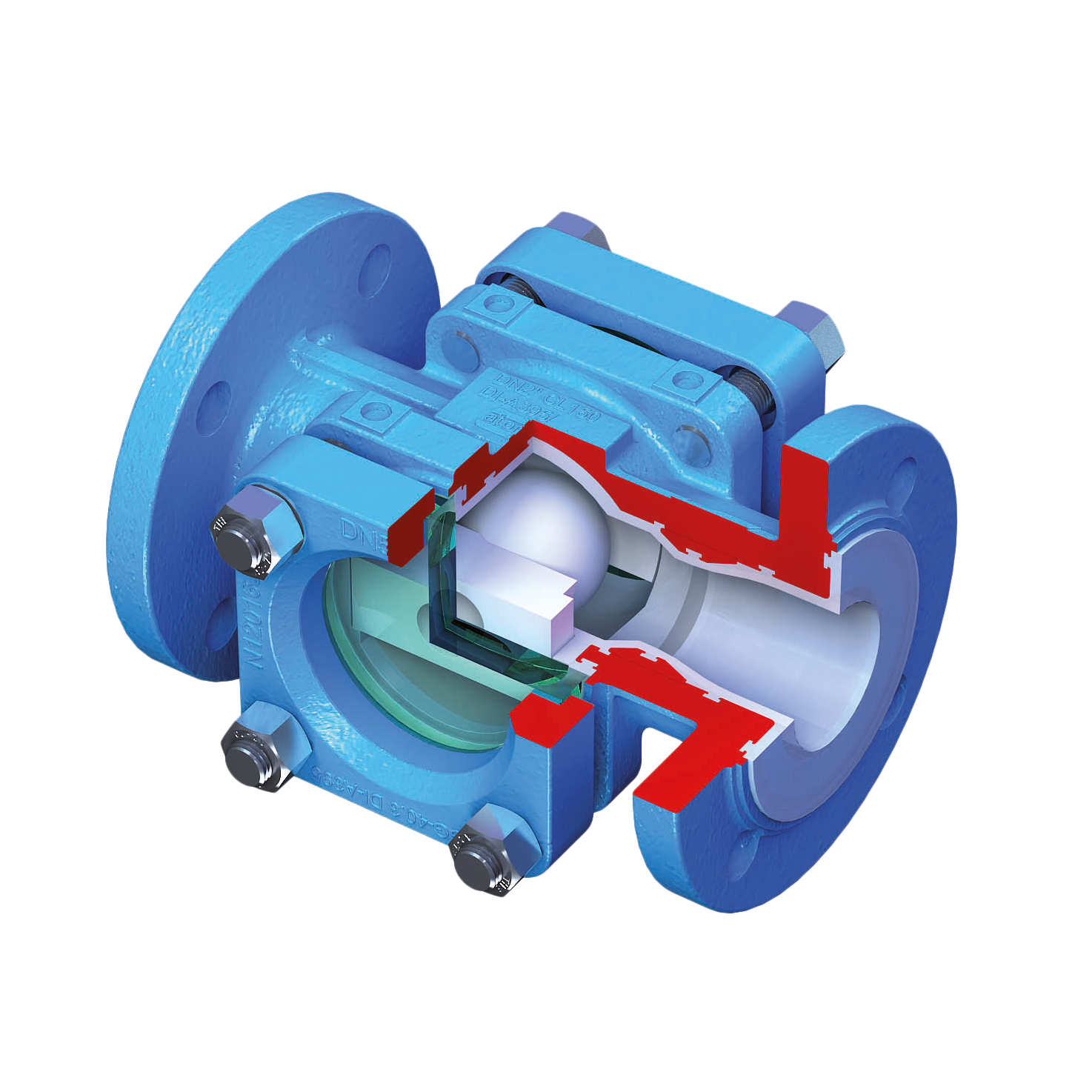

    ARV/SG Schauglas mit integrierter Rückschlagarmatur

    Nennweiten: DN25 – DN150, 1" – 4"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

  • Flowserve Atomac Schauglas ASG

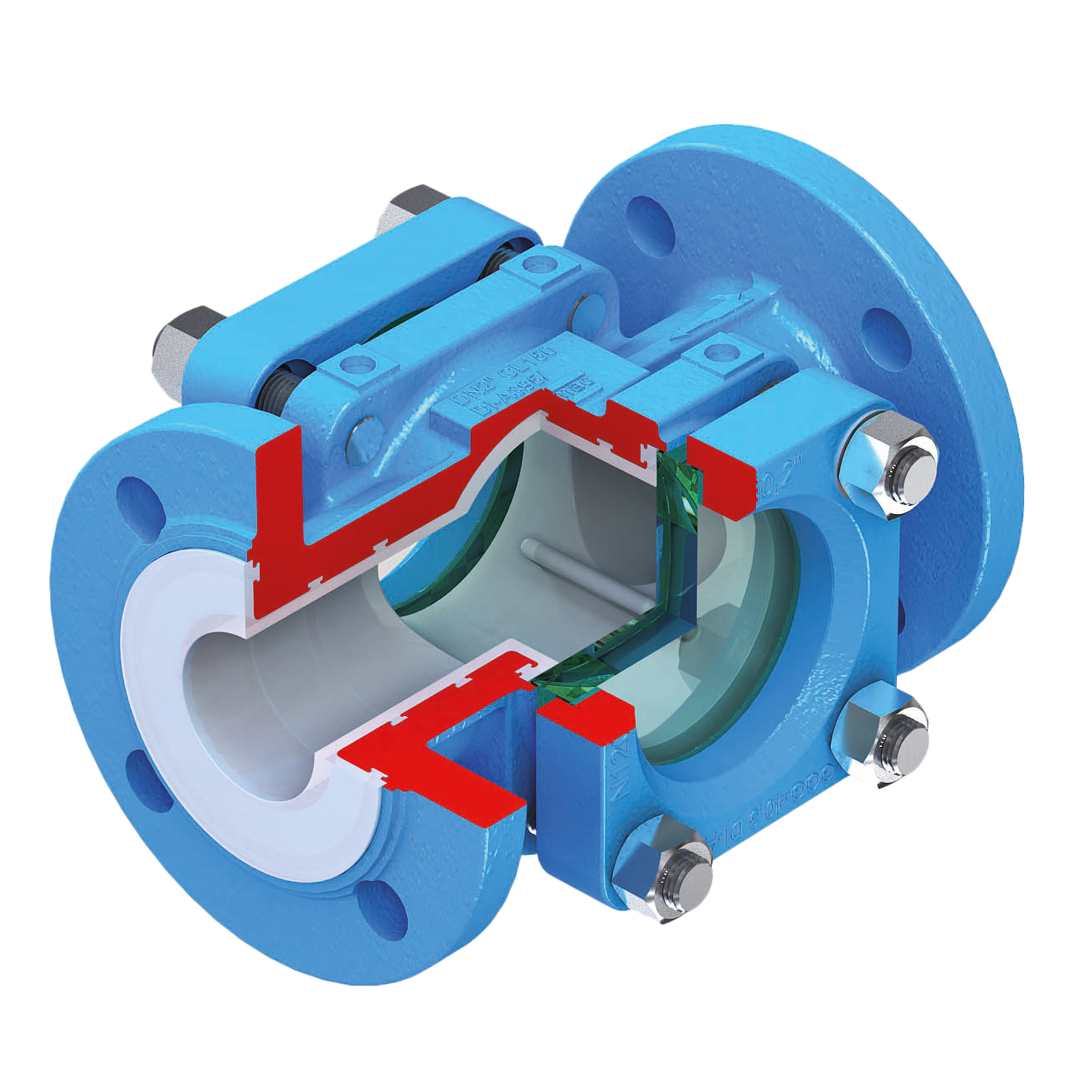

    Flowserve Atomac Schauglas ASG

    Nennweiten: DN25 – DN250, 1" – 10"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

  • Flowserve Atomac 3-Wege Schauglas ASG3

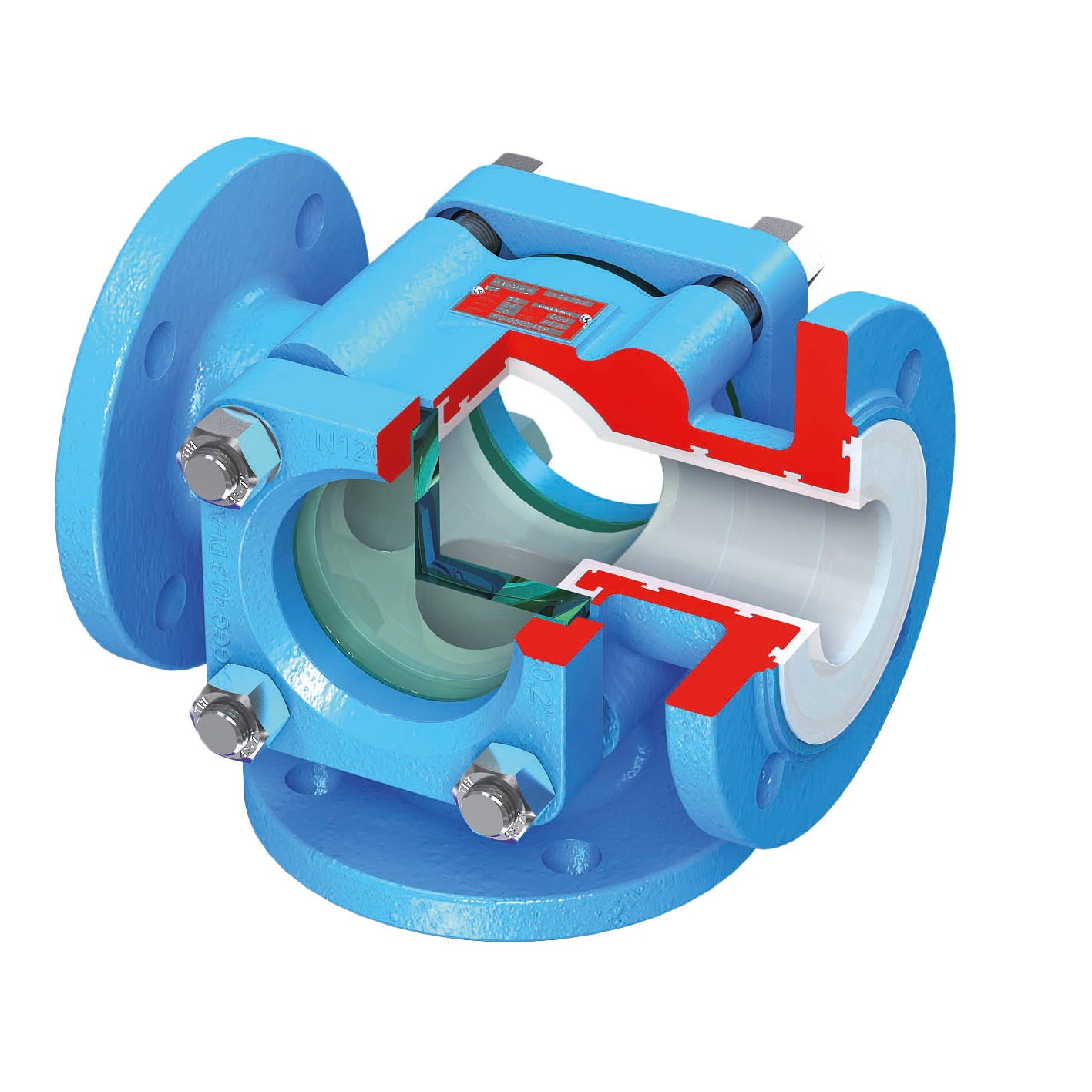

    Flowserve Atomac 3-Wege Schauglas ASG3

    Nennweiten: DN25 – DN100, 1", 2", 3", 4"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

  • FLOWSERVE ATOMAC ASG4 Schauglas

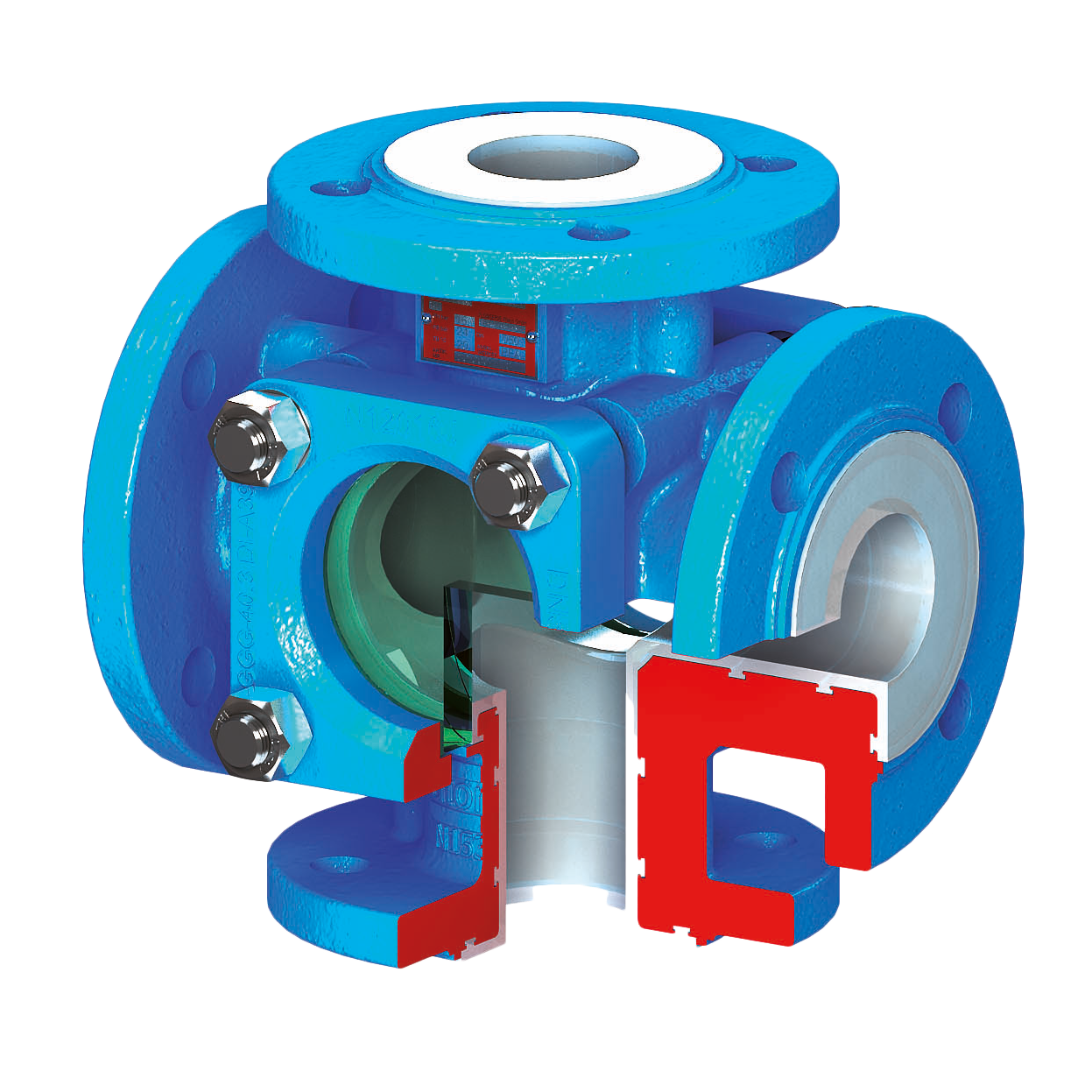

    FLOWSERVE ATOMAC ASG4 Schauglas

    Nennweiten: DN25, DN50, DN80, 1", 2", 3"

    Flanschanschluss: PN10, ANSI 150, PN16

    Baulänge: DIN EN 558 Reihe 1

    Gehäusematerial: GGG40+PFA, GGG40+FEP

    Auskleidung: PFA, FEP

Produktübersicht

Schaugläser: Sichtkontrolle für Rohrleitungen und Prozesse

Ein Schauglas macht das Medium in der Rohrleitung sichtbar. Eine druckfeste Glasscheibe sitzt dabei im Armaturengehäuse und gibt den Blick auf den Prozess frei. Dadurch erkennt das Betriebspersonal Durchfluss, Trübung, Farbwechsel, Gasblasen und Verunreinigungen sofort. Ein Durchfluss-Schauglas verkürzt somit die Fehlersuche und schützt nachgeschaltete Anlagenteile.

Fergo liefert deshalb die Baureihe GD100 aus Edelstahl 1.4408 (CF8M) sowie die PFA-ausgekleidete ASG-Serie von Flowserve. Die Nennweiten reichen von DN15 bis DN250. Anschlüsse gibt es außerdem als Innengewinde nach ISO 7-1 (EN 10226-1) oder als Flansch nach DIN 2501 und EN 1092 in PN10 und PN16. Die PTFE-Dichtung hält dabei Temperaturen bis +240 °C stand.

Schaugläser kommen in der chemischen Industrie, in Pharmaanlagen, in der Lebensmittel- und Getränkeproduktion, in der Wasseraufbereitung und im Maschinenbau zum Einsatz. Sie überwachen Reaktionsprozesse, Dosierleitungen, Kondensatströme und Reinigungszyklen. Der Einbau erfolgt zudem einfach in bestehende Leitungen. Häufig kombinieren Anlagenbauer das Schauglas direkt mit einem vorgeschalteten Schmutzfänger – so bleibt die Sichtscheibe länger klar.

Unterkategorien: Schaugläser nach Anschlussart

01 Muffen-Schaugläser mit Innengewinde (GD100)

Die Gewinde-Schaugläser der GD100-Baureihe verfügen über Innengewinde nach ISO 7-1 (EN 10226-1) in F-F-Ausführung. Das Gehäuse besteht aus Edelstahl 1.4408 (CF8M), die Sichtscheibe standardmäßig aus Kalknatron-Hartglas. Der Nennweitenbereich reicht von DN15 bis DN50 bei 16 bar. Die kompakte Bauform eignet sich deshalb besonders für beengte Einbausituationen und schnelle Wartung.

02 Flansch-Schaugläser (GD100)

Für größere Nennweiten und höhere Volumenströme liefert Fergo Flansch-Schaugläser mit Anschluss nach DIN 2501 PN16. Die Baulänge folgt der EN 558-1 Reihe 1. Gehäuse aus Edelstahl 1.4408, Sichtscheibe aus Presshartglas, Dichtung aus PTFE. Der Druckbereich liegt bei 10 bis 16 bar, die Temperaturgrenze bei +240 °C. Verfügbar von DN15 bis DN250.

03 PFA-Schaugläser für aggressive Medien (ASG)

Für hochkorrosive Prozesse führt Fergo PFA-Schaugläser der Flowserve-Atomac-ASG-Serie. Das Gehäuse aus Sphäroguss GGG40.3 ist vollständig PFA-ausgekleidet, die Sichtscheibe besteht aus Borosilikatglas nach DIN 7080. Der Flanschanschluss folgt DIN EN 1092-2 PN16, die Baulänge der EN 558 Grundreihe 1. Diese Ausführung ergänzt das übrige Sortiment an PFA-Armaturen.

Werkstoffe im Detail: Schauglas richtig auslegen

Gehäuse- und Dichtungswerkstoffe

1. Edelstahl 1.4408 / CF8M (GD100)
Einsatzbereich: Chemie, Pharma, Lebensmittel- und Getränkeindustrie, Wasseraufbereitung, Maschinenbau, Dampf und Kondensat
Temperatur: bis +240 °C (in Kombination mit PTFE-Dichtung) · 10 bis 16 bar
Vorteile: hohe Korrosionsbeständigkeit durch Molybdänzusatz, hygienisch glatte Oberfläche, formstabil und langlebig
Einschränkungen: nicht beständig gegen Flusssäure und stark reduzierende Säuren
2. Sphäroguss GGG40.3 mit PFA-Auskleidung (ASG)
Einsatzbereich: konzentrierte Säuren und Laugen, Halogenverbindungen, chemische Prozessindustrie, Halbleiterfertigung
Temperatur: −20 °C bis +200 °C · bis 16 bar
Vorteile: nahezu universelle Chemikalienbeständigkeit, mechanische Stabilität des Gussgehäuses, kein Metallkontakt mit dem Medium
Einschränkungen: Sonderausführung mit Aufpreis, Auskleidung mechanisch empfindlich
3. PTFE-Dichtung (alle Baureihen)
Einsatzbereich: Abdichtung zwischen Sichtscheibe und Gehäuse bei allen GD100- und ASG-Schaugläsern
Temperatur: bis +240 °C
Vorteile: nahezu universelle chemische Beständigkeit, FDA-konform, gleichmäßige Flächenpressung auf das Glas
Einschränkungen: Kaltfluss unter Dauerlast, nach Glaswechsel grundsätzlich erneuern

Glaswerkstoffe

1. Borosilikatglas nach DIN 7080
Einsatzbereich: Dampf, aggressive Flüssigkeiten, hohe Temperaturen, Chemie- und Pharmaprozesse; Standard der PFA-Serie ASG
Temperatur: bis +240 °C, sehr hohe Temperaturwechselbeständigkeit
Vorteile: geringe Wärmeausdehnung, resistent gegen Thermoschock, hohe Chemikalienbeständigkeit, sehr klare Durchsicht
Einschränkungen: nicht beständig gegen Flusssäure und heiße konzentrierte Laugen; empfindlicher gegen Schlag als Presshartglas
2. Kalknatron-Hartglas
Einsatzbereich: Wasser, Öle, neutrale Medien, Standardanwendungen in Haustechnik und Maschinenbau; Standard der GD100-Muffenausführung
Temperatur: bis +150 °C (anwendungsabhängig)
Vorteile: wirtschaftliche Standardlösung, gute optische Qualität, ausreichend fest für gängige Betriebsdrücke
Einschränkungen: begrenzte Temperaturwechselbeständigkeit, nicht für aggressive Chemikalien und Dampf geeignet
3. Presshartglas
Einsatzbereich: mechanisch beanspruchte Leitungen, Druckstöße, Vibrationen, größere Nennweiten; Standard der GD100-Flanschausführung
Temperatur: bis +240 °C (mit PTFE-Dichtung)
Vorteile: hohe mechanische Festigkeit durch Vorspannung, schlagzäh, druckfest bis 16 bar
Einschränkungen: geringere Chemikalienbeständigkeit als Borosilikatglas, Nachbearbeitung nicht möglich

Glasauswahl beim Schauglas auf einen Blick

Die Glasart bestimmt Lebensdauer und Sicherheit des Schauglases. Temperatur, Medium und mechanische Belastung entscheiden deshalb über die richtige Wahl. Die folgende Übersicht ordnet die drei Glaswerkstoffe den typischen Einsatzfällen zu.

Glasart Temperatur Chemische Beständigkeit Mechanische Festigkeit Typische Anwendung
Borosilikatglas
(DIN 7080)		 bis +240 °C sehr hoch mittel Dampf, Säuren, Laugen, Chemie, Pharma, PFA-Schaugläser
Presshartglas bis +240 °C mittel sehr hoch Flanschausführungen, Druckstöße, Vibrationen, große Nennweiten
Kalknatron-Hartglas bis +150 °C gering bis mittel mittel Wasser, Öle, neutrale Medien, Muffenausführungen

Benötigen Sie eine abweichende Kombination aus Gehäuse, Glas und Dichtung? Fergo fertigt Schaugläser auch als Sonderausführung – etwa mit Schutzscheibe, Leuchte oder Prallschutz. Sprechen Sie uns dazu über den Bereich Sonderlösungen an. Die Beständigkeit gegen Ihr Prozessmedium prüfen Sie außerdem vorab mit dem Fergo Beständigkeitstool.

Zertifikate & Normen für Schaugläser

Fergo Schaugläser entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung. Die Sichtscheiben aus Borosilikatglas folgen DIN 7080. Flanschanschlüsse erfüllen DIN 2501 beziehungsweise DIN EN 1092-1 und EN 1092-2, die Baulänge die EN 558-1 Reihe 1. Gewindeanschlüsse entsprechen ISO 7-1 und EN 10226-1.

Prüfzeugnisse nach EN 10204 stellt Fergo auf Anfrage bereit – als Werkszeugnis 2.2 oder Abnahmeprüfzeugnis 3.1. Eine vollständige Übersicht aller Zertifizierungen finden Sie auf der Zertifikateseite. Für die Auslegung in Dampf- oder Kondensatsystemen berät Sie der technische Vertrieb gerne – etwa in Kombination mit GESTRA Kondensatableitern.

Lieferung & Verfügbarkeit

Fergo führt über 25.000 Industriearmaturen ab Lager. Darunter befinden sich Schaugläser der Baureihen GD100 und ASG in allen gängigen Nennweiten von DN15 bis DN250 – mit Flansch- oder Gewindeanschluss und in drei Glasvarianten. Ersatzgläser und PTFE-Dichtungen hält Fergo ebenfalls vorrätig. Bestellungen kommissioniert Fergo noch am gleichen Werktag.

Die Lieferung erfolgt innerhalb der DACH-Region – Deutschland, Österreich und die Schweiz. Kleinere Muffenausführungen versendet Fergo über DHL, schwere Flansch-Schaugläser dagegen per Spedition. Per Expressversand erfolgt die Auslieferung innerhalb der nächsten Werktage. Details zu Versandkosten finden Sie auf der Seite Versand- und Zahlungsbedingungen. Für Sonderausführungen oder projektbezogene Großmengen erstellt der Fergo-Vertrieb kurzfristig ein Angebot.
