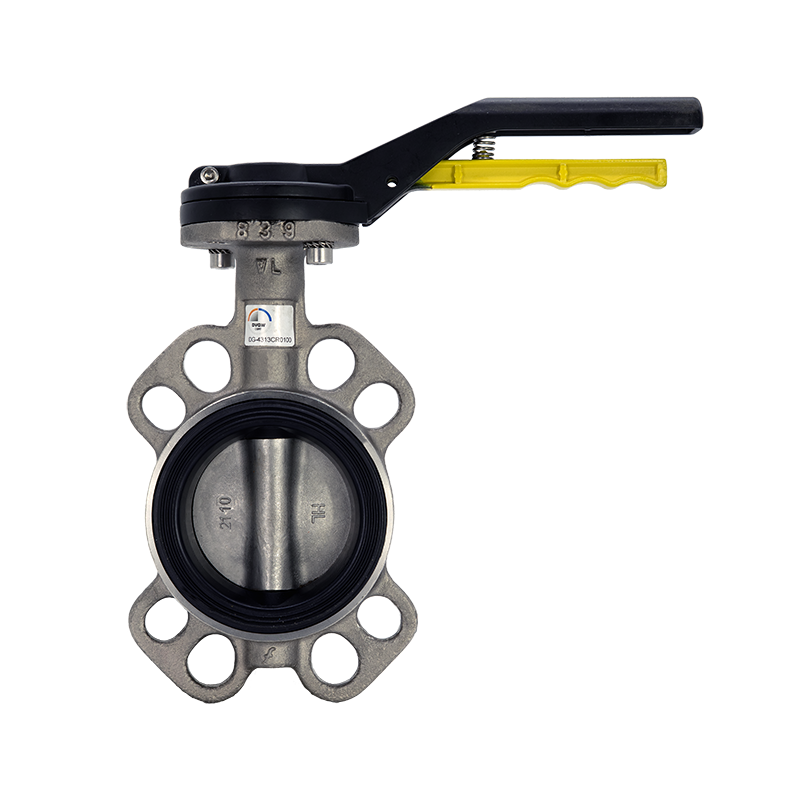

Edelstahl Absperrklappe DVGW Gas Typ AK210G — CF8M mit NBR-Sitzring für Gasanwendungen
Die Edelstahl Absperrklappe DVGW Gas Typ AK210G ist eine Absperrklappe in CF8M (1.4408) mit NBR-Sitzring für Gasanwendungen nach DIN EN 13774. Sie besitzt eine DVGW-Gaszulassung. Gehäuse und Scheibe bestehen aus CF8M. Zudem ist die Welle aus AISI 316 gefertigt. Die NBR-Dichtung ist DVGW-zugelassen für Gasanwendungen.
Diese Absperrklappe in Zwischenflansch-Bauweise deckt die Nennweiten DN50 bis DN200 ab. Sie ist in den Druckstufen PN10 und PN16 erhältlich und wird zwischen Flanschen PN6/10/16 oder ANSI Class 150 montiert. Die Baulänge entspricht DIN EN 558-1 Reihe 20. Die Befestigungsflansche am Gehäuse entsprechen ISO 5211. Dadurch ist der Anbau von Hebel, Getriebe, pneumatischem oder elektrischem Antrieb möglich. Der Betriebstemperaturbereich liegt zwischen −10 °C und +90 °C. FERGO liefert die Edelstahl Absperrklappe DN200 ab Lager.
Technische Daten und Anschluss
Die Edelstahl Absperrklappe DVGW Gas ist in den Nennweiten DN50, DN65, DN80, DN100, DN125, DN150 und DN200 verfügbar. Die Druckstufen umfassen PN10 und PN16 bei einem Betriebstemperaturbereich von −10 °C bis +90 °C. Das Zwischenflanschgehäuse wird zwischen Gegenflanschen PN6, PN10, PN16 oder ANSI Class 150 eingebaut. Die Baulänge nach DIN EN 558-1 Reihe 20 ist die genormte Kurzlänge für Zwischenflansch-Absperrklappen. Die Absperrklappe CF8M DVGW ist mit Hebel, Getriebe, pneumatischem Antrieb (einfach- oder doppeltwirkend) oder elektrischem Antrieb (24 V, 230 V, 240 V AC/DC oder 400 V Drehstrom) lieferbar. Optionales Zubehör umfasst Endschalterbox, Magnetventil, Stellungsregler und Spindelverlängerung.
Werkstoffe und Zulassungen
Gehäuse und Scheibe bestehen aus CF8M (1.4408). Dieser austenitische Edelstahlguss bietet eine hohe Beständigkeit gegen Korrosion und aggressive Medien. Die Welle aus AISI 316 bietet zusätzliche Korrosionsfestigkeit. Der NBR-Sitzring ist DVGW-zugelassen für Gasanwendungen nach DIN EN 13774. Die konzentrische Bauweise mit zentrisch gelagerter Scheibe gewährleistet eine zuverlässige dichtschließende Absperrung. Die Anschlussflansche nach ISO 5211 ermöglichen den direkten Anbau unterschiedlicher Antriebstypen ohne Anpassung.
Einsatzbereiche und Bestellung
Die Edelstahl Absperrklappe DVGW Gas sichert Rohrleitungen in der Gasversorgung, in Industrieanlagen und in anspruchsvollen Umgebungen, in denen ein Edelstahlgehäuse erforderlich ist. Die DVGW-Gaszulassung nach DIN EN 13774 bestätigt die Eignung für den Einsatz in Gasleitungen. Zudem eignet sich die Absperrklappe PN16 Edelstahl Gas für Gas und weitere industrielle Medien bei Temperaturen von −10 °C bis +90 °C. Darüber hinaus vereinfacht die kompakte Zwischenflansch-Bauweise den Einbau in bestehende Rohrleitungen. Für Sonderlösungen, Projektmengen oder technische Beratung steht das FERGO-Team zur Verfügung.
