Absperrklappe Zwischenflansch — GGG40 mit EPDM-, NBR- oder FKM-Dichtung bis DN600
Die Absperrklappe Zwischenflansch Typ AK200 ist eine Zwischenflansch-Absperrklappe GGG40 mit 150 µm Epoxidbeschichtung und CF8M-Scheibe für industrielle Rohrleitungssysteme. Das Gehäuse besteht aus Sphäroguss GGG40, die Scheibe aus CF8M (1.4408). Die Welle ist aus AISI 420. Die Absperrklappe ist mit EPDM-, NBR- oder FPM/FKM-Sitzring (Viton) lieferbar. Diese Absperrklappe deckt die Nennweiten DN25 bis DN600 in den Druckstufen PN10 und PN16 ab und wird zwischen Flanschen PN10/16 oder ANSI Class 150 montiert. Die Baulänge entspricht EN 558 Reihe S20. Die Befestigungsflansche am Gehäuse entsprechen ISO 5211 für den Anbau von Hebel, Getriebe, pneumatischem oder elektrischem Antrieb. Der Betriebstemperaturbereich liegt bei EPDM zwischen −10 °C und +120 °C und bei NBR zwischen −10 °C und +80 °C. FERGO liefert die Absperrklappe GGG40 Zwischenflansch DN600 ab Lager.
Technische Daten und Anschluss

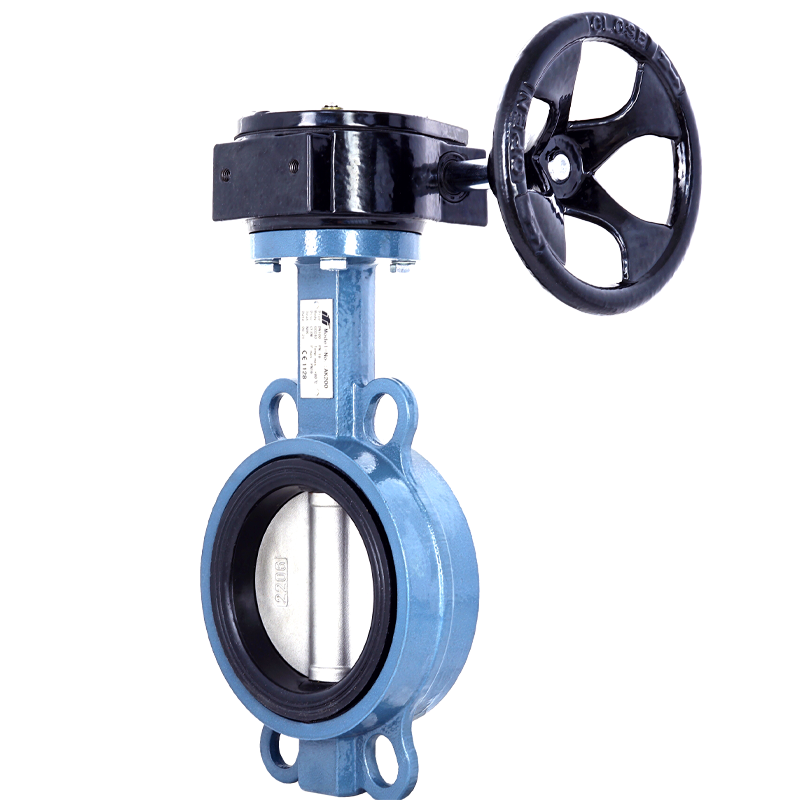

Die Absperrklappe Zwischenflansch ist in den Nennweiten DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 und DN600 verfügbar. Die Druckstufen umfassen PN10 und PN16. Das Zwischenflanschgehäuse wird zwischen Gegenflanschen PN10, PN16 oder ANSI Class 150 eingebaut. Die Baulänge nach EN 558 Reihe S20 ist die genormte Kurzlänge für Zwischenflansch-Absperrklappen. Die Absperrklappe EPDM PN16 ist mit Hebel, Getriebe, pneumatischem Antrieb (einfach- oder doppeltwirkend) oder elektrischem Antrieb lieferbar. Optionales Zubehör umfasst Endschalterbox, Magnetventil, Stellungsregler und Spindelverlängerung.
Werkstoffe und Dichtung
Das Gehäuse der Absperrklappe Zwischenflansch besteht aus Sphäroguss GGG40 mit 150 µm Epoxidbeschichtung für hohe Korrosionsbeständigkeit. Die Scheibe aus CF8M (1.4408) bietet zusätzliche Beständigkeit gegenüber aggressiven Medien. Für die Welle wird AISI 420 verwendet; dies gewährleistet eine hohe mechanische Festigkeit. Die Absperrklappe Zwischenflansch NBR mit NBR-Sitzring eignet sich für Druckluft, Öle und neutrale Medien bei Temperaturen von −10 °C bis +80 °C. Die Ausführung mit EPDM-Sitzring ist für Wasser, wässrige Lösungen und Luft im Bereich von −10 °C bis +120 °C ausgelegt. Für chemisch anspruchsvolle Anwendungen steht der FPM/FKM-Sitzring (Viton) zur Verfügung. Die konzentrische Bauweise mit zentrisch gelagerter Scheibe gewährleistet eine zuverlässige dichtschließende Absperrung. Die Anschlussflansche nach ISO 5211 ermöglichen den direkten Anbau unterschiedlicher Antriebstypen ohne Anpassung.
Einsatzbereiche und Bestellung
Die Absperrklappe Zwischenflansch sichert Rohrleitungen in der Gebäudetechnik, in Heizungs- und Klimaanlagen, in der Wasserversorgung und in industriellen Prozessanlagen. Für Gase, Flüssigkeiten und feststoffhaltige Medien eignet sich die Zwischenflansch-Absperrklappe GGG40. Die kompakte Zwischenflansch-Bauweise vereinfacht den Einbau in bestehende Rohrleitungen. Die Wahl des Sitzrings richtet sich nach Medium und Temperatur — EPDM für Wasser und Luft, NBR für Öle und Druckluft, FPM/FKM für Chemikalien. Für Sonderlösungen, Projektmengen oder technische Beratung steht das FERGO-Team zur Verfügung.
