Faltenbalgventil Stahlguss Typ VG065 — Hermetisch dichtendes Absperrventil für höchste Emissionsanforderungen

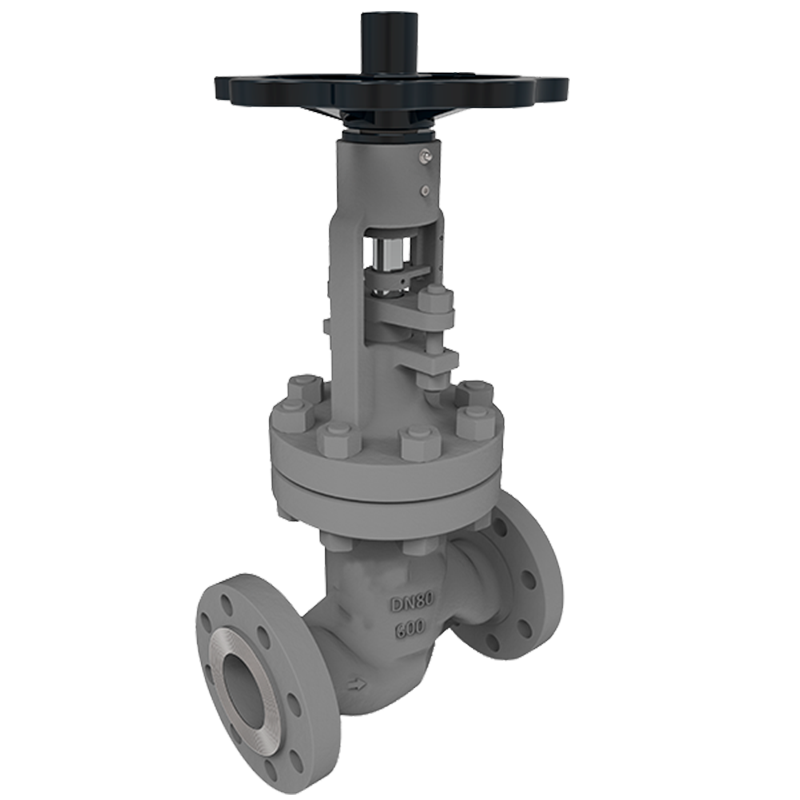

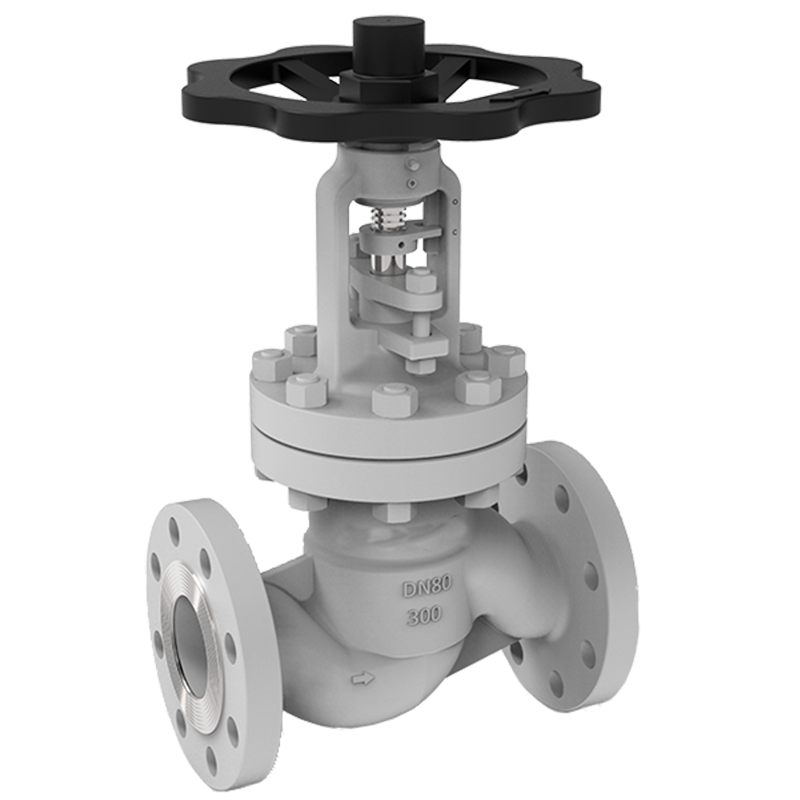

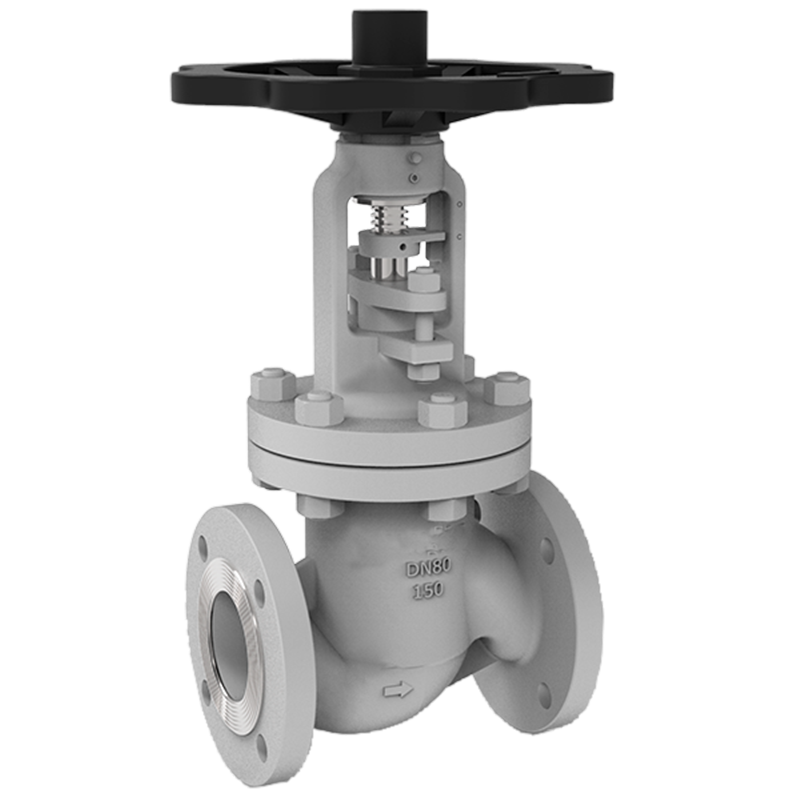

Das Faltenbalgventil Stahlguss Typ VG065 ist ein Flansch-Absperrventil aus 1.0619 (WCB) mit metallischem Faltenbalg. Der Balg besteht aus AISI 321 oder AISI 316Ti. Er sorgt für eine hermetische Spindelabdichtung. Die Betätigung erfolgt über ein Handrad mit steigender Spindel. Kegel und Spindel bestehen aus ASTM A276 Type 410, der Sitz aus 1.0619 mit 13Cr-Auflage. In der Ausführung Class 600 ist er stellitiert. Die Packungsringe bestehen aus Graphit.
Das Faltenbalgventil PN40 deckt die Nennweiten DN15 bis DN300 ab. Es ist mit DIN-Flansch nach EN 1092-1 Form B (PN40) verfügbar. Zudem bietet es ANSI-Flansch nach ASME B16.5 Class 150, 300 und 600 RF. Die maximale Betriebstemperatur beträgt 400 °C, abhängig vom Druck. Die Baulänge entspricht EN 558-1 Reihe 1 bzw. ASME B16.10.
Die Dichtheit ist nach EN 12266-1 Rate A geprüft. Bei der ANSI-Ausführung folgt die Prüfung ASME B16.34 absolut dicht. Das Faltenbalgventil ATEX ist nach TA-Luft, ATEX, Firesafe und AD2000 zugelassen. FERGO liefert das Faltenbalgventil Dampf Stahlguss ab Lager.
Technische Daten und Anschluss des Faltenbalgventils
Das Faltenbalgventil Stahlguss ist in Nennweiten von DN15 bis DN300 verfügbar. Das entspricht ½″ bis 10″. Zudem deckt die DIN-Ausführung PN40 nach EN 1092-1 Form B ab. Darüber hinaus bietet die ANSI-Ausführung Class 150 (19 bar), Class 300 (50 bar) und Class 600 (100 bar) nach ASME B16.5 RF. Außerdem entspricht die Baulänge EN 558-1 Reihe 1 bzw. ASME B16.10.
Die maximale Betriebstemperatur beträgt 400 °C. Sie ist druckabhängig. Die Dichtheitsprüfung erfolgt nach EN 12266-1 Rate A für die DIN-Ausführung. Bei der ANSI-Ausführung gilt ASME B16.34 absolut dicht. Daher eignet sich das Faltenbalgventil ANSI 150 300 600 für internationale Projekte mit unterschiedlichen Flanschnormen.
Werkstoffe und Zulassungen des Flansch-Absperrventils
Das Gehäuse besteht aus Stahlguss 1.0619 (WCB). Dieser warmfeste Werkstoff eignet sich für Hochtemperaturanwendungen. Kegel und Spindel aus ASTM A276 Type 410 sowie der Sitz mit 13Cr-Auflage gewährleisten eine verschleißfeste Absperrung. Bei Class 600 ist der Sitz zusätzlich stellitiert.
Der Faltenbalg aus AISI 321 oder AISI 316Ti dichtet die Spindeldurchführung hermetisch ab. Er ist nach TA-Luft zertifiziert. Die Graphitpackung dient als zusätzliche Sicherheitsdichtung. Zudem ist das Faltenbalgventil Stahlguss nach AD2000 zugelassen. Außerdem erfüllt es die TA-Luft-Anforderungen für emissionsarme Dichtungen. Darüber hinaus besitzt es eine ATEX-Zulassung für explosionsgefährdete Bereiche sowie eine Firesafe-Zulassung für den Brandfall.
Einsatzbereiche und Bestellung des Faltenbalg-Dampfventils
Das Faltenbalgventil Stahlguss sichert Dampf- und Heißdampfleitungen zuverlässig ab. Ebenso schützt es Thermalölkreisläufe, petrochemische Prozessleitungen und Anlagen mit toxischen Medien. Auch brennbare Medien bleiben sicher abgesperrt. Die hermetische Spindelabdichtung durch den Metallfaltenbalg verhindert diffuse Emissionen. Daraus ergibt sich ein entscheidender Vorteil in Anlagen mit strengen Umweltauflagen.
Die ATEX- und Firesafe-Zulassung macht das Ventil in explosionsgefährdeten Bereichen einsetzbar. Zudem ist es bei Brandgefahr geeignet. Die Verfügbarkeit in DIN- und ANSI-Flanschausführung deckt europäische Projektanforderungen ab. Ebenso erfüllt sie internationale Anforderungen. Für Sonderlösungen, Projektmengen oder technische Beratung steht das FERGO-Team zur Verfügung.
