UNA-Baureihe

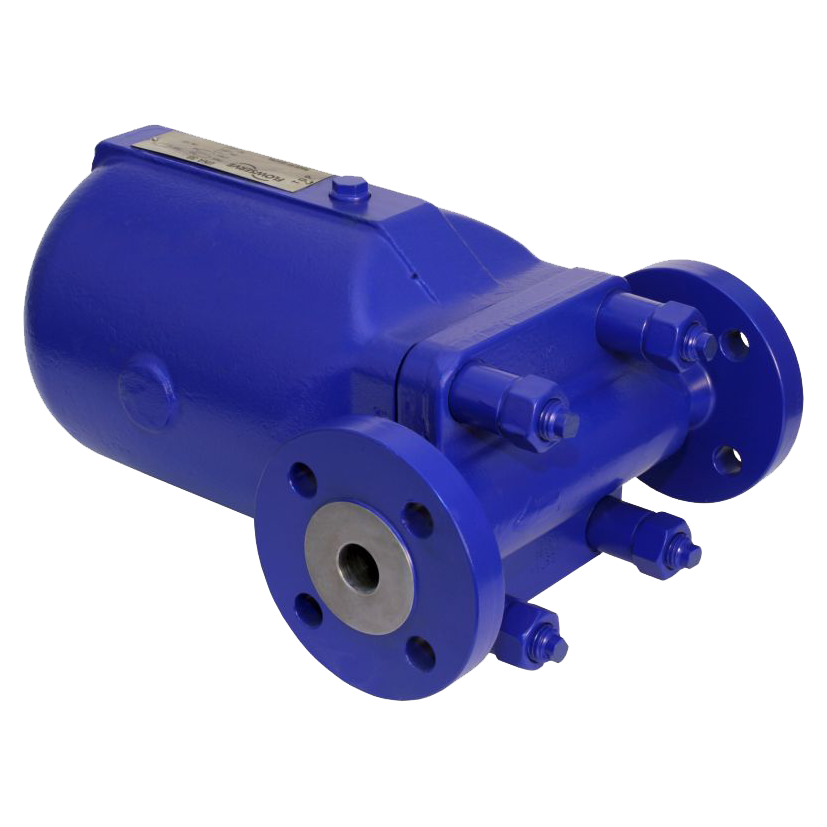

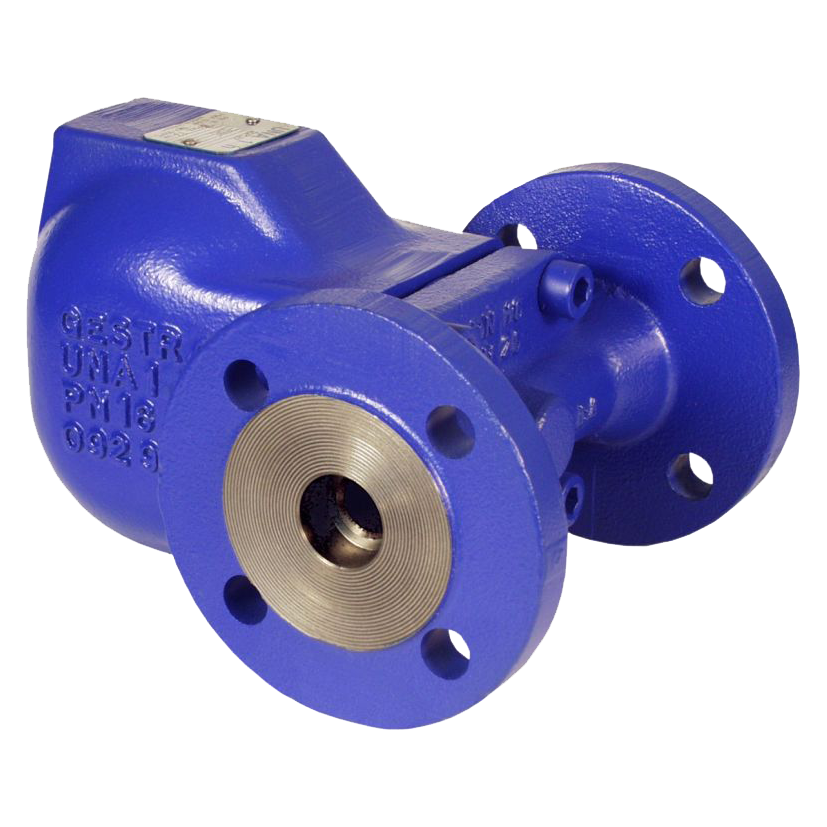

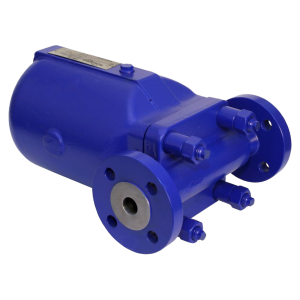

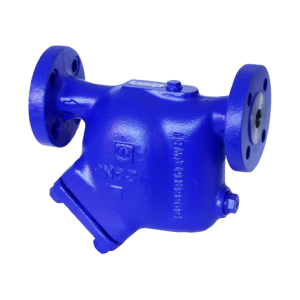

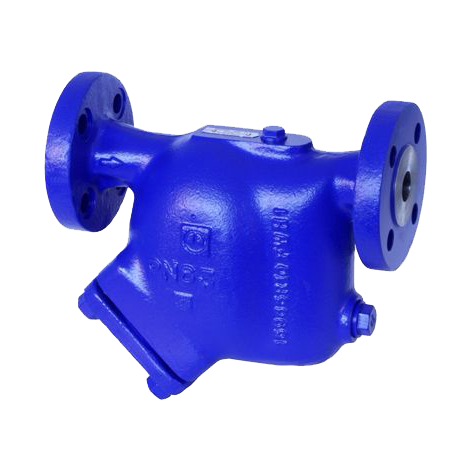

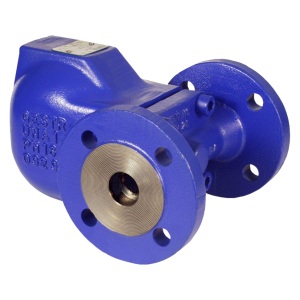

UNA14, UNA16, UNA27H, UNA38, UNA39, UNA45, UNA46, UNA-Spezial

Merkmale der UNA-Baureihe:

  • Funktion unabhängig von Gegendruck und Kondensat-Temperatur
  • Dampfverlustfreie Arbeitsweise durch Wasserschlossbildung
  • Staufreie Entwässerung auch bei Druck- und Mengenschwankungen
  • Besonders geeignet für dampfseitig geregelte Wärmetauscher
  • Schmutzunempfindlich
  • Automatische Entlüftung durch Thermostat (Duplexausführung)
  • Eignung zur Ausschleusung von kalten Kondensaten, Destillaten und Kondensaten chemischer Produkte (Simplexausführung)
  • Wartung ohne Ausbau des Gehäuses aus der Rohrleitung möglich
  • Durch Rollkugelabschluss nur geringe Betätigungskräfte mit entsprechend geringen Abmessungen der Steuerorgane (kleines Bauvolumen und geringes Gewicht bei großen Durchflussmengen)
  • Innenteile aus korrosionsbeständigen Edelstählen
  • UNA 14, 16, 45, 46, 38: Gehäuse umbaubar zur Anpassung der Durchflussrichtung horizontal links oder horizontal rechts oder vertikal, nachträglich umbaubar
  • UNA 45, 46 DN 40-65 wahlweise mit MAX-Regler für extrem große Mengen lieferbar (Normal-/MAX-Regler nicht umbaubar)

Verwendung:

Staufreie Ableitung von großen Kondensatmengen auch bei wechselnden Betriebsbedingungen und bei Gegendruck. Selbsttätige Entlüftung / Anfahrentlüftung (Duplex-Ausführung); zum Ableiten kalter Kondensate und Destillate sowie zum Entwässern von Gas- und Druckluftleitungen (Simplex-Ausführung).

Produktbezeichnung

Kondensatableiter

Nennweiten

DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, 1/2", 3/4", 1", 1 1/2", 2", 2 1/2"

Flanschanschluss

ANSI 150, PN16, PN40, ANSI 300, ANSI 600, ANSI 900, PN25, PN100, PN63, PN160

Gehäusematerial

1.4408, 1.0619, 1.4404, 1.0460, 1.5415, 1.7335, 5.3103, 1.5419, 1.7357, 5.1301

Druckstufe

PN63, PN40, PN100, PN160, PN25, PN16, Class 300

Anschluss

IG/IG, Schweißmuffen, Anschweißenden, Flansche

Download „Kondensatableiter UNA PN25“ deutsch

Download „Kondensatableiter UNA PN25“ englisch

Download „Kondensatableiter UNA 14P“ deutsch

Download „Kondensatableiter UNA 14P“ englisch

Download „Kondensatableiter UNA 14, UNA 16, UNA 16A“ deutsch

Download „Kondensatableiter UNA 14, UNA 16, UNA 16A“ englisch

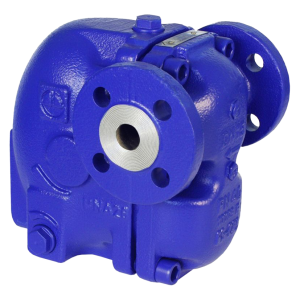

Download „Kondensatableiter UNA 23, UNA 25, UNA 26“ deutsch

Download „Kondensatableiter UNA 23, UNA 25, UNA 26“ englisch

Download „Kondensatableiter UNA 25-PK, UNA 25-PS“ deutsch

Download „Kondensatableiter UNA 25-PK, UNA 25-PS“ englisch

Download „Kondensatableiter UNA 27“ deutsch

Download „Kondensatableiter UNA 27“ englisch

Download „Kondensatableiter UNA 38, UNA 39“ deutsch

Download „Kondensatableiter UNA 38, UNA 39“ englisch

Download „Kondensatableiter UNA 41“ deutsch

Download „Kondensatableiter UNA 41“ englisch

Download „Kondensatableiter UNA 45 MAX, UNA 46 MAX, UNA 46A MAX“ deutsch

Download „Kondensatableiter UNA 45 MAX, UNA 46 MAX, UNA 46A MAX“ englisch

Download „Kondensatableiter UNA 45, UNA 46, UNA 46A“ deutsch

Download „Kondensatableiter UNA 45, UNA 46, UNA 46A“ englisch

Download „Kondensatableiter UNA Spezial PN16“ deutsch

Download „Kondensatableiter UNA Spezial PN16“ englisch

Download „Kondensatableiter UNA Spezial PN25“ deutsch

Download „Kondensatableiter UNA Spezial PN25“ englisch

Download „Kondensatableiter UNA Spezial PN63“ deutsch

Download „Kondensatableiter UNA Spezial PN63“ englisch
