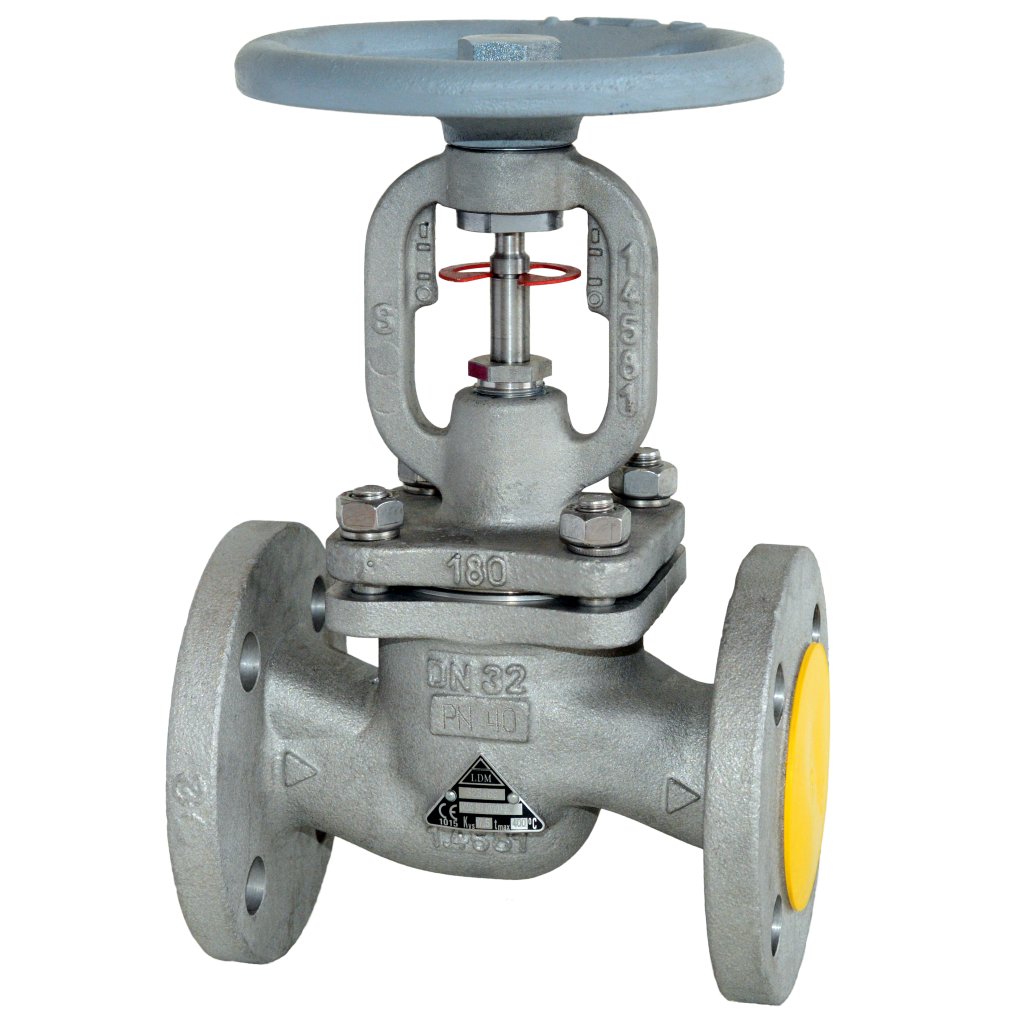

Flanschanschluss UV236
Beschreibung: Faltenbalg-Absperrventile UV226 und UV236 sind Handarmaturen mit hervorragenden Eigenschaften für wartungsfreien Langzeitbetrieb. Bei Einsatz einer Faltenbalgstopfbuchse ist die hermetische Dichtheit der Armatur gegenüber der äußeren Umgebung gesichert. Außerdem ist sie zusätzlich mit einer Sicherheitsstopfbuchse aus expandiertem Graphit versehen. Die Ventile mit Stopfbuchse aus expandiertem Graphit sind mit Rücksitz ausgerüstet. Der Vorzug dieser Ventile besteht in niedrigen Stellkräften beim Öffnen und Schließen, die sich während der gesamten Lebensdauer nicht ändern. Die Schellenkonstruktion ermöglicht eine gute Isolation des Ventils und die sichere Benutzung des Handrads auch bei hohen Medientemperaturen. Das Handrad ist nicht ansteigend, was die Verwendung auf engem Raum erlaubt. Der gut sichtbare Anzeiger ermöglicht eine leichte Identifizierung der Position des Absperrventils.
Anwendung: Die Ventile sind vor allem in Heißwasser- und Wasserdampfkreisläufen in E-Werken, Wärmekraftwerken, Umform- und Übergabe-Stationen sowie in normalen Heizungsanlagen verwendbar. Dank der breiten Palette angebotener Nennweiten finden sie auch bei dichtem Absperren (Abschaltung) von Hauptzweigen, Bypässen und Abnahme- sowie Abtastleitungen Verwendung. Die eingesetzten Materialien ermöglichen ihren Einsatz auch in der Klima- und Kühltechnik und anderen speziellen Anwendungen.
Arbeitsmedien: Ventile UV226 und UV236 sind zum Absperren von Wasser, Wasserdampf und anderen flüssigen und gasförmigen Medien geeignet, die mit dem Material der Armatur kompatibel sind. Außerdem sind sie für technische und Heizgase sowie brennbare Flüssigkeiten verwendbar.
Einbaupositionen: Die Ventile können in jeder beliebigen Lage eingebaut werden, es ist jedoch sicherzustellen, dass der Bediener genügend Raum zum Betätigen des Handrads hat. Die Fließrichtung ist durch die Pfeile auf dem Körper festgelegt, wechselnde Strömung ist jedoch zulässig.
Absperrventil UV 236 S18 16/400 (Art.-Nr.: 200-3236-xx)
• DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Nenndruck: PN16
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-1
• Leckrate A nach EN 12266-1
• Gehäuse: rostfreier Gußstahl 1.4581
• Deckel: rostfreier Gußstahl 1.4581
• Tellerkegel: rostfreier Stahl 17 348.4
• Ventilsitz: Edelstahl
• Stopfbuchse: expandierter Grafit
• Arbeitstemperaturbereich: -20°C bis +400°C
• Betätigung: Handrad
Absperrventil UV 236 R18 16/400 (Art.-Nr.: 200-1236-xx)
• DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Faltenbalgausführung
• Nenndruck: PN16
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN16 mit grober Dichtleiste Typ B1, EN 1092-1
• Leckrate A nach EN 12266-1
• Gehäuse: rostfreier Gußstahl 1.4581
• Deckel: rostfreier Gußstahl 1.4581
• Tellerkegel: rostfreier Stahl 17 348.4
• Ventilsitz: Edelstahl
• Faltenbalg mit Sicherheitsstopfbuchse Grafit
• Arbeitstemperaturbereich: -20°C bis +400°C
• Betätigung: Handrad
Absperrventil UV 236 S18 40/400 (Art.-Nr.: 200-0236-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Nenndruck: PN40
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN40 mit grober Dichtleiste Typ B1, EN 1092-1
• Leckrate A nach EN 12266-1
• Gehäuse: rostfreier Gußstahl 1.4581
• Deckel: rostfreier Gußstahl 1.4581
• Tellerkegel: rostfreier Stahl 17 348.4
• Ventilsitz: Edelstahl
• Stopfbuchse: expandierter Grafit
• Arbeitstemperaturbereich: -20°C bis +400°C
• Betätigung: Handrad
Absperrventil UV 236 R18 40/400 (Art.-Nr.: 200-4236-xx)
• DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
• Faltenbalgausführung
• Nenndruck: PN40
• Baulänge nach EN 558-1, Reihe 1
• Flanschanschluss PN40 mit grober Dichtleiste Typ B1, EN 1092-1
• Leckrate A nach EN 12266-1
• Gehäuse: rostfreier Gußstahl 1.4581
• Deckel: rostfreier Gußstahl 1.4581
• Tellerkegel: rostfreier Stahl 17 348.4
• Ventilsitz: Edelstahl
• Faltenbalg mit Sicherheitsstopfbuchse Grafit
• Arbeitstemperaturbereich: -20°C bis +400°C
• Betätigung: Handrad
Produktbezeichnung
Absperrventil
Betätigungen
Handrad
Nennweiten
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400
Flanschanschluss
PN10, PN16, PN40, PN25
Baulänge
DIN EN 558 Reihe 1
Gehäusematerial
1.4581
Stopfbuchspackung
Grafit
Dichtring
Metallisch dichtend
Druckstufe
PN40, PN25, PN16
Anschluss
Flansche
