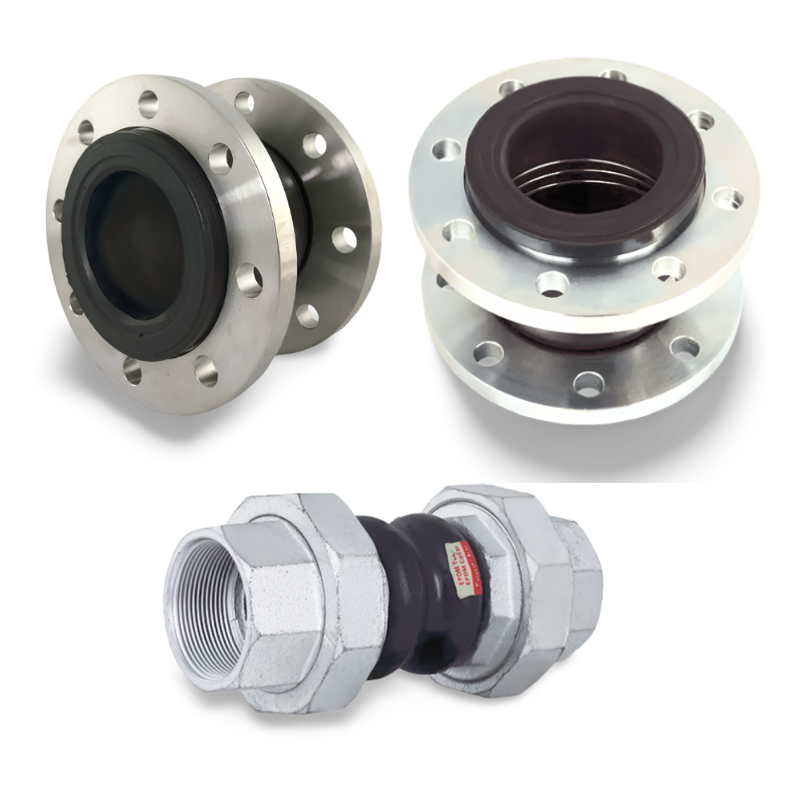

Kompensator für Rohrleitung – Gummikompensatoren in Stahl, Edelstahl und Sphäroguss

Fergo liefert Kompensatoren für Rohrleitungen zur Aufnahme von Wärmedehnung, Vibration, Körperschall und Montageversatz. Verfügbar als einwelliger oder zweiwelliger Gummikompensator, als Gummi-Metall-Rohrverbinder oder als Gewinde-Kompensator. Balg aus EPDM oder NBR, Flansche aus Stahl verzinkt, Edelstahl SS316 oder Sphäroguss verzinkt, von DN15 bis DN500, PN10/PN16, mit Baulängen 130 mm, 150 mm oder 200 mm, optional mit Vakuum-Stützring.

Jetzt im Shop kaufen →

4 +

Bauform

Balgwerkstoffe 2+

EPDM & NBR

Baulänge Auswahl

70mm, 130mm, 150mm, 200mm

Gummikompensator Typ OG150

Nennweiten: DN25 – DN600

Flanschanschluss: PN10, PN16

Baulänge: 130 mm, 152 mm, 203 mm

Balg: EPDM, Nitril/CR

Material Flansch: Stahl verzinkt, Edelstahl
Gummikompensator Typ OG130

Nennweiten: DN25 – DN600

Flanschanschluss: PN10, PN16

Baulänge: 130 mm, 152 mm, 203 mm

Balg: EPDM, Nitril/CR

Material Flansch: Stahl verzinkt, Edelstahl
OG111 Muffen-Gummikompensator

Nennweiten: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3"

Anschluss: IG/IG

Druckstufe: PN10/16

Balg: EPDM

Gewinde: Innengewinde nach BSPP

Produktübersicht

Kompensatoren – Gummikompensator, Rohrkompensator und Gummi-Metall-Rohrverbinder von DN15 bis DN500, PN10/PN16

Ein Kompensator (auch Gummikompensator, Rohrkompensator oder Ausdehnungskompensator genannt) ist ein flexibles Verbindungselement für Rohrleitungen, das Wärmedehnung, Vibration und Montageversatz aufnimmt. Ohne einen Kompensator in der Rohrleitung entstehen mechanische Spannungen, die zu Rohrbrüchen, Leckagen an Pumpen und Armaturen sowie zu vorzeitigem Verschleiß von Rohrhalterungen führen. Der Gummikompensator besteht aus einem fadenverstärkten Elastomerbalg (EPDM oder NBR) zwischen zwei Anschlussflanschen. Der elastische Balg nimmt gleichzeitig axiale, laterale und angulare Bewegungen sowie Körperschall auf. Der Aufbau folgt der Norm DIN 4809 für Gummikompensatoren in Rohrleitungen und EN 1092-1 für die Flanschanschlüsse.

Fergo führt vier Baureihen. Die Baureihe OG130 ist der einwellige Gummikompensator mit einer Baulänge von 130 mm – die richtige Wahl für Standard-HLK-, Trinkwasser- und Prozessanwendungen von DN32 bis DN300 mit Stahl-verzinkt-Flanschen. Die Baureihe OG150 hat eine Baulänge von 150 mm oder 200 mm und ist wahlweise mit Flanschen aus Stahl verzinkt oder Edelstahl SS316 erhältlich – die richtige Wahl für die Chemie, Lebensmittelindustrie und aggressive Medien. Die Baureihe OG111 ist der zweiwellige Gewinde-Gummikompensator mit BSPP-Innengewinde und Sphäroguss-Flanschen für Trinkwasser- und HLK-Installationen von 1 Zoll bis 3 Zoll. Die Baureihe SD100 ist der Gummi-Metall-Rohrverbinder mit metallischen Anschlussstutzen und EPDM-Balg – die richtige Wahl für die zuverlässige Verbindung zwischen ungleichartigen Rohrleitungsmaterialien.

Typische Einsatzbereiche sind HLK (Heizung, Lüftung, Klima), Trinkwasserversorgung, Abwasser, chemische Industrie, Petrochemie, Kraftwerkstechnik, Schiffbau, Pumpenanschlüsse, Kompressoranschlüsse, Anlagenbau und Prozessindustrie. Ein Kompensator vor einer Kugelhahn– oder Absperrklappen-Installation reduziert die Belastung der Armatur, die Geräuschentwicklung und die Wartungskosten deutlich.

Kompensator-Kategorien bei Fergo

01 Flansch-Gummikompensator OG130 / OG150 – einwellig

Der Flansch-Gummikompensator der Baureihen OG130 und OG150 ist der Standard-Gummikompensator für Rohrleitungen mit Flanschanschluss PN10/PN16 nach EN 1092-1. Nennweiten von DN32 bis DN300 (OG130) und DN32 bis DN300 (OG150). Baulänge 130 mm (OG130) oder 150 mm bzw. 200 mm (OG150). Balg aus EPDM (Standard, rot markiert) oder NBR (gelb markiert), fadenverstärkt mit Nylon-Cord. Flansche aus Stahl verzinkt (Standard) oder Edelstahl SS316. Der Kompensator wird zwischen zwei bestehende Rohrleitungsflansche geklemmt und ist direkt austauschbar. Betriebsdruck bis 16 bar, Temperatur von –30 °C bis +110 °C.

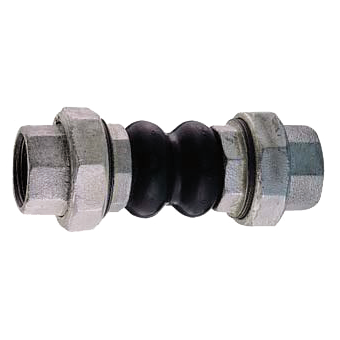

02 Zweiwelliger Gummikompensator OG111 – Gewinde-Kompensator

Der zweiwellige Gummikompensator (Twin-Sphere) der Baureihe OG111 verfügt über einen BSPP-Innengewinde-Anschluss und Sphäroguss-Flansche, verzinkt. Verfügbar von 1 Zoll (DN25) bis 3 Zoll (DN80). Baulänge 203–240 mm. Die zweiwellige (Doppelsphären-)Bauform verdoppelt die Bewegungsaufnahme im Vergleich zum einwelligen Gummikompensator und ist die richtige Wahl für Trinkwasser (EPDM), HLK-Anlagen und Anlagen mit erhöhter Vibrationsbelastung wie Pumpenanschlüsse und Kompressoranschlüsse.

03 Gummi-Metall-Rohrverbinder SD100

Der Gummi-Metall-Rohrverbinder der Baureihe SD100 verbindet einen metallischen Anschlussstutzen fest mit einem EPDM-Balg – die richtige Wahl für die dauerhafte Verbindung zwischen ungleichartigen Rohrleitungsmaterialien und für Anwendungen mit hoher axialer Vorspannung. Der SD100 kompensiert Wärmedehnung, Vibration und Setzungen und wird typischerweise für Pumpenanschlüsse in Wasseraufbereitungsanlagen, Kläranlagen und Feuerlöschanlagen verwendet.

04 Vakuum-Gummikompensator mit Stützring

Der Vakuum-Gummikompensator ist eine Ausführung der Baureihen OG130 und OG150 mit einem Vakuum-Stützring aus Edelstahl SS316 im Balginneren. Der Stützring verhindert das Kollabieren des Balgs bei Unterdruckanwendungen (Vakuum bis –0,8 bar). Die Bewegungsaufnahme ist gegenüber der Standardausführung um ca. 50 % reduziert. Typische Anwendungen: Saugleitungen von Pumpen, Vakuumanlagen, pneumatische Feststoffförderung und Anlagen mit wechselnden Druckverhältnissen.

05 Gummikompensator Edelstahl SS316 – Flansche

Der Gummikompensator mit Edelstahl-Flanschen (SS316 / 1.4408) ist die richtige Wahl für die chemische Industrie, Pharmazie, Lebensmittelverarbeitung, Trinkwasseraufbereitung, Meerwasseranwendungen und alle korrosiven Medien. Die Flansche in Edelstahl SS316 verhindern Rost- und Korrosionsprobleme, die bei verzinkten Stahlflanschen in aggressiven Umgebungen auftreten würden. Verfügbar für die Baureihen OG130 und OG150 von DN32 bis DN300 mit EPDM- oder NBR-Balg.

06 Gummikompensator Stahl verzinkt – die wirtschaftliche Standardlösung

Der Gummikompensator mit Flanschen aus Stahl verzinkt ist die wirtschaftliche Standardlösung für HLK, Trinkwasser, Abwasser, Kühlwasser, Heizungsanlagen und allgemeine Prozessanwendungen. Die Verzinkung schützt die Stahlflansche im normalen Betriebsumfeld zuverlässig gegen Korrosion. Verfügbar für die Baureihen OG130 und OG150 von DN32 bis DN300 mit EPDM- oder NBR-Balg, Baulänge 130 mm, 150 mm oder 200 mm.

Werkstoffe im Detail

Werkstoffe der Kompensatoren – Balg und Flansche

1. Balg EPDM (Ethylen-Propylen-Dien-Kautschuk)

Anwendung: Trinkwasser (DVGW-fähig), Kalt- und Warmwasser, HLK, Heizungsanlagen, Kondensat, verdünnte Säuren und Laugen, Bremsflüssigkeit auf Glykolbasis, Ozon-belastete Umgebungen.
Temperatur: –30 °C bis +110 °C.
Farbcode: rot.
Vorteile: ausgezeichnete Beständigkeit gegen Ozon, UV, Witterung und Alterung, höhere Temperaturbeständigkeit als NBR, trinkwasserzugelassen.
Einschränkungen: nicht geeignet für Mineralöle, Fette, Kraftstoffe und aromatische Kohlenwasserstoffe.

2. Balg NBR (Nitril-Butadien-Kautschuk)

Anwendung: Mineralöle, Hydrauliköle, Kraftstoffe (Diesel, Benzin), Fette, Heizöl, Biogas, Erdgas, ölbelastete Medien und Druckluft mit Ölbeimengung.
Temperatur: –20 °C bis +90 °C.
Farbcode: gelb.
Vorteile: hervorragende Beständigkeit gegen aliphatische Kohlenwasserstoffe, Öle und Kraftstoffe.
Einschränkungen: nicht beständig gegen Ozon, UV, aromatische Kohlenwasserstoffe und stark oxidierende Medien.

3. Balg-Verstärkung – Nylon-Cord

Aufbau: mehrlagige Nylon-Cord-Einlage im Elastomerbalg, gewebeverstärkt für Druckfestigkeit und Formstabilität.
Vorteile: nimmt die axialen Zug- und Druckkräfte auf, ohne die Elastizität des Elastomers zu beeinträchtigen, verhindert Blähen unter Innendruck, sichert die Nenndruckstufe PN10/PN16.

4. Flansche aus Stahl verzinkt

Anwendung: Standardausführung für HLK, Trinkwasser, Abwasser, Kühlwasser, Heizungsanlagen.
Werkstoff: S235JR (1.0038) mit galvanischer oder Feuerverzinkung.
Vorteile: wirtschaftlich, ausreichende Korrosionsbeständigkeit in normalen Betriebsumgebungen, hohe Flanschsteifigkeit.
Einschränkungen: nicht geeignet für aggressive Chemikalien, Meerwasser und Anwendungen mit häufiger Feuchtebelastung ohne zusätzlichen Korrosionsschutz.

5. Flansche aus Edelstahl SS316 (1.4408 / 1.4404)

Anwendung: chemische Industrie, Pharmazie, Lebensmittelverarbeitung, Meerwasser, Trinkwasser (nach DIN 4809 empfohlen), aggressive Prozessmedien.
Vorteile: vollständige Korrosionsbeständigkeit, hygienisch unbedenklich, deutlich längere Lebensdauer als verzinkter Stahl in aggressiven Medien.
Einschränkungen: höherer Stückpreis.

6. Flansche aus Sphäroguss verzinkt (EN-GJS-400-15)

Anwendung: Baureihe OG111 (Gewinde-Gummikompensator) mit BSPP-Innengewinde.
Vorteile: hohe mechanische Festigkeit, gute Bearbeitbarkeit des Gewindes, kompakte Bauform.
Einschränkungen: begrenzte Nennweiten (nur Baureihe OG111, 1 Zoll bis 3 Zoll).

7. Vakuum-Stützring – Edelstahl SS316

Aufbau: ringförmige Verstärkung aus Edelstahl SS316 im Balginneren zur Verhinderung des Kollabierens bei Unterdruck.
Vorteile: ermöglicht den Einsatz des Gummikompensators in Vakuumleitungen und Saugleitungen.
Einschränkungen: reduziert die Bewegungsaufnahme um ca. 50 %.

Bewegungen und Installationsrichtlinien – Technische Auslegung des Kompensators

Bewegungsaufnahme, technische Spezifikationen und Installationsrichtlinien

Ein Kompensator in der Rohrleitung nimmt drei unterschiedliche Bewegungsarten gleichzeitig auf: axiale Bewegungen (Dehnung/Stauchung in Rohrachsenrichtung), laterale Bewegungen (Verschiebung quer zur Rohrachse) und angulare Bewegungen (Winkelverdrehung an einem Punkt). Die richtige Auswahl und Installation entscheiden über die Lebensdauer und die Funktionssicherheit des Gummikompensators.

Axiale Bewegung (Wärmedehnung)

Der Gummikompensator kompensiert die thermische Längenänderung eines Rohrleitungsabschnitts. Die Faustregel lautet: Stahlrohr dehnt sich um ca. 1,2 mm pro Meter Rohrlänge und 100 °C Temperaturerhöhung. Die einwelligen Baureihen OG130 und OG150 nehmen typischerweise ±8 bis ±12 mm axial auf (positiv Kompression, negativ Extension). Die zweiwellige Baureihe OG111 verdoppelt diese Werte auf ±16 bis ±25 mm. Für größere axiale Bewegungen sind Kompensatoren in Reihe zu schalten oder Festpunkte im Rohrleitungsverlauf einzubringen.

Laterale Bewegung (Querversatz)

Der Gummikompensator kompensiert lateralen Versatz zwischen zwei benachbarten Rohrleitungsabschnitten. Die einwelligen OG130/OG150 nehmen typischerweise ±5 bis ±8 mm lateral auf, die zweiwelligen OG111 ±10 bis ±15 mm. Laterale Bewegungen entstehen typischerweise durch Setzungen im Fundament, Vibrationen von Pumpen und Kompressoren sowie Wärmedehnungen in benachbarten Rohrleitungssträngen.

Angulare Bewegung (Winkelverdrehung)

Der Gummikompensator kompensiert eine Winkelverdrehung von typischerweise ±15° bei den einwelligen Baureihen und ±25° bei den zweiwelligen Baureihen. Angulare Bewegungen treten insbesondere an Rohrbögen und bei größeren Rohrleitungsradien auf.

Technische Spezifikationen der Fergo-Baureihen

OG130: Baulänge 130 mm, DN32–DN300, PN16, ±10 mm axial, ±6 mm lateral, ±15° angular, –30 °C bis +110 °C.
OG150: Baulänge 150 mm (bis DN150) oder 200 mm (DN200–DN300), PN16, ±12 mm axial, ±8 mm lateral, ±15° angular, –30 °C bis +110 °C.
OG111: zweiwellig, Baulänge 203–240 mm, DN25–DN80 (1–3 Zoll), PN16, ±22 mm axial, ±12 mm lateral, ±25° angular, –10 °C bis +110 °C.
SD100: Gummi-Metall-Rohrverbinder, EPDM-Balg mit metallischen Anschlussstutzen.

Installationsrichtlinien – 8 Regeln für die richtige Montage

1. Rohrleitung ausrichten: Vor der Montage müssen die beiden zu verbindenden Rohrleitungsflansche fluchtend ausgerichtet sein. Der Gummikompensator ist kein Montagehilfsmittel für nicht fluchtende Rohre.
2. Baulänge einhalten: Der Abstand zwischen den beiden Rohrflanschen muss exakt der Nennbaulänge (130 mm, 150 mm oder 200 mm) entsprechen. Ein Über- oder Unterdehnen im Neuzustand reduziert die Lebensdauer drastisch.
3. Festpunkte setzen: Vor und hinter dem Kompensator sind Festpunkte in der Rohrleitung erforderlich, um die axialen Reaktionskräfte aufzunehmen. Ohne Festpunkte verschiebt sich die Rohrleitung, statt dass der Balg die Bewegung aufnimmt.
4. Abstand zu Bögen einhalten: Mindestens 4× DN Abstand zu nachgelagerten Bögen einhalten, um Turbulenzen am Balg zu vermeiden.
5. Schrauben kreuzweise anziehen: Die Flanschschrauben kreuzweise mit dem vom Hersteller angegebenen Drehmoment (typisch 20–60 Nm je nach Nennweite) anziehen. Zu festes Anziehen quetscht den Balg, zu loses führt zu Leckagen.
6. Kein Schweißen in der Nähe: Beim Schweißen an der Rohrleitung ist der Kompensator zu demontieren oder mit einer Hitzeschutzhülle zu schützen. EPDM und NBR verlieren ab +150 °C ihre Elastizität.
7. Vakuum-Stützring bei Unterdruck: Bei Vakuum- oder Unterdruckanwendungen (unter 0 bar) ist die Ausführung mit Vakuum-Stützring aus Edelstahl SS316 zwingend erforderlich, um das Kollabieren des Balgs zu verhindern.
8. Regelmäßige Inspektion: Der Balg ist mindestens einmal jährlich auf Risse, Blähungen, Abrieb und Ozon-Alterung zu prüfen. Elastomer-Kompensatoren haben eine typische Lebensdauer von 8–12 Jahren; bei Ozon- oder UV-Exposition kann sie kürzer sein.

Auswahlhilfe – welchen Gummikompensator wählen?

Standard-HLK und Trinkwasser mit EPDM: OG130 oder OG150 mit Stahl-verzinkt-Flanschen.
Chemie und Meerwasser mit EPDM: OG130 oder OG150 mit Edelstahl-SS316-Flanschen.
Öl, Kraftstoff und Biogas: OG130 oder OG150 mit NBR-Balg.
Pumpen-/Kompressoranschluss mit hoher Vibration: zweiwelliger OG111 oder Gummi-Metall-Rohrverbinder SD100.
Vakuum- und Saugleitungen: OG130 oder OG150 mit Vakuum-Stützring.
Trinkwasserinstallation 1–3 Zoll mit Gewinde: OG111 zweiwellig.

Die Kompensatoren Fergo entsprechen den wichtigsten europäischen Normen für Gummikompensatoren in Rohrleitungen. Der Aufbau folgt DIN 4809 für Gummikompensatoren mit Elastomerbalg und fadenverstärkten Einlagen. Die Flanschanschlüsse entsprechen EN 1092-1 Form B1 (Stahl und Edelstahl) und EN 1092-2 (Sphäroguss). Die Gewinde-Anschlüsse folgen ISO 228-1 (BSPP). Die Prüfung der Druckfestigkeit erfolgt nach EN 12266-1. Die DGRL 2014/68/EU ist für die druckbeaufschlagten Modelle abgedeckt. EPDM-Balgvarianten sind trinkwasserzugelassen nach KTW-Empfehlung und DVGW-Prüfung (auf Anfrage).

Werkszeugnisse, 3D-Modelle und technische Datenblätter stehen auf der Seite Fergo Zertifikate zur Verfügung. Zur Prüfung der Medienbeständigkeit des EPDM- oder NBR-Balgs mit spezifischen Fluiden steht das Beständigkeitstool bereit.

Fergo bietet über 500 Referenzen an Gummikompensatoren, Rohrkompensatoren und Gummi-Metall-Rohrverbindern ab Lager in Neuss, Deutschland. Der Versand erfolgt nach Deutschland, Österreich, in die Schweiz und in ganz Europa. Die Standardlieferzeit per DHL beträgt 2–7 Werktage. Alle Bedingungen sind auf der Seite Versand- und Zahlungsbedingungen aufgeführt.

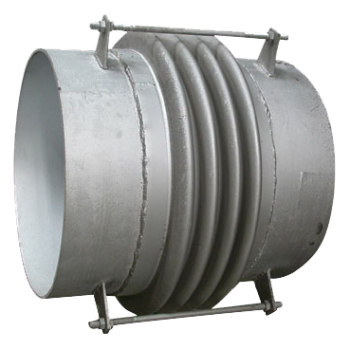

Für Projekte, die einen Kompensator mit Sonderbaulänge, PN25-Ausführung, PTFE-Balg (Chemie), Metallbalg (Hochtemperatur) oder eine kundenspezifische Flanschausführung erfordern, entwickelt Fergo maßgeschneiderte Lösungen.
