Industriearmaturen Muffen-Kugelhähne

Muffenkugelhahn aus Edelstahl & Messing kaufen

Muffenkugelhähne mit Innengewinde als 2-Wege, 3-Wege oder 3-teilige Ausführung, Edelstahl 1.4408 oder Messing, DN8 bis DN100, PN40 bis PN63, ab Lager.

Jetzt im Shop kaufen →

Muffen-Kugelhähne
  • Gas Kugelhahn Edelstahl KH124G

    Gas Kugelhahn Edelstahl KH124G

    Nennweite: 1/2" bis 2"

    Gehäuse/Kugel: Edelstahl 1.4408

    Anschluss: IG Rp nach DIN EN 10226-1 (ISO 7/1)

    Betätigungen: Elektrisch, Pneumatisch doppeltwirkend & einfachwirkend, Hebel

  • Trinkwasser Kugelhahn KH124W

    Trinkwasser Kugelhahn KH124W

    Nennweite: 1/2 bis 2"

    Gehäuse/Kugel: Edelstahl 1.4408

    Anschluss: IG Rp nach DIN EN 10226-1 (ISO 7/1)

    Betätigungen: Elektrisch, Pneumatisch doppeltwirkend & einfachwirkend, Hebel

  • Edelstahl Kugelhahn KH113

    Edelstahl Kugelhahn KH113

    Nennweiten: 1/4" bis 2"

    Durchgang: Voller Durchgang, V-port

    Gehäusematerial: Edelstahl 1.4408

    Anschluss: Innengewinde IG/IG

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Handhebel

  • Messing Kugelhahn IG KH105

    Messing Kugelhahn IG KH105

    Nennweiten: 1/2" bis 2"

    Gehäusematerial: Messing

    Anschluss: IG/IG

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Hebel

  • 3-Teiliger Kugelhahn Typ KH154

    3-Teiliger Kugelhahn Typ KH154

    Nennweiten: 1/4" bis 4"

    Gewinde: ISO 228, DIN 2999, ISO 7/1, ASME B1.20.1, BS21

    Zertifikate: TA-Luft

    Betätigungen: Elektrisch, Pneumatisch doppelwirkend & einfachwirkend, Hebel

  • DVGW Trinkwasser Kugelhahn KH112

    DVGW Trinkwasser Kugelhahn KH112

    Nennweiten: 3/8" bis 2"

    Gehäusematerial: Edelstahl 1.4408

    Zertifikate: DVGW für Trinkwasser

    Betätigungen: Handhebel

  • DVGW Gas Kugelhahn Messing Typ KH101

    DVGW Gas Kugelhahn Messing Typ KH101

    Nennweiten: 1/4" bis 2"

    Gehäusematerial: Messing

    Anschluss: IG/IG, AG/IG

    Zertifikate: DVGW für Gas

  • Messing Kugelhahn ISO228 KH104

    Messing Kugelhahn ISO228 KH104

    Nennweiten: 1/4" bis 2"

    Gehäusematerial: Messing

    Anschluss: IG/IG

    Gewinde: ISO 228

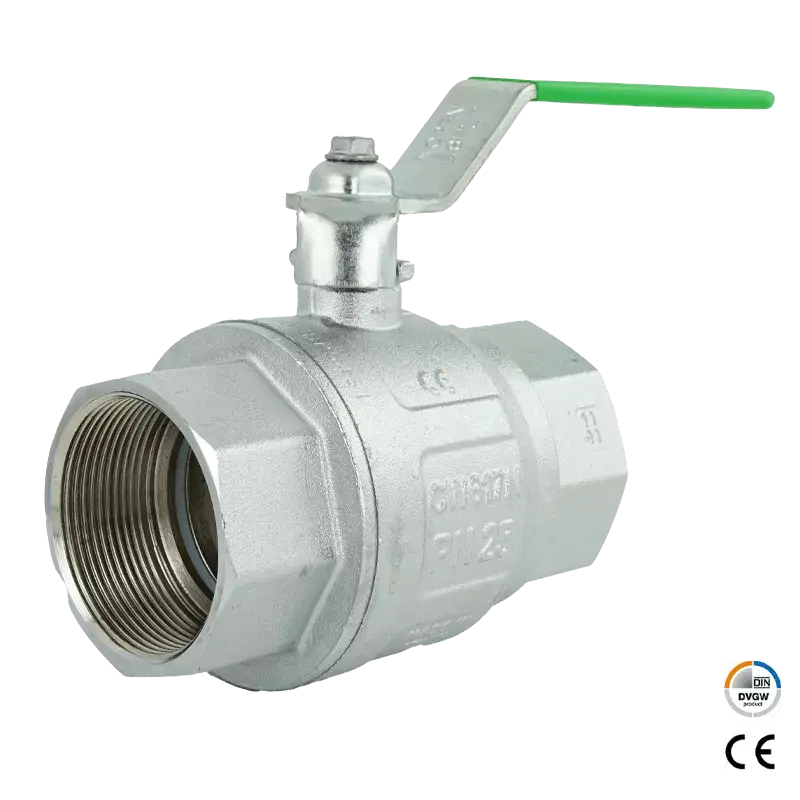

  • Kugelhahn Trinkwasser Messing DVGW KH107

    Kugelhahn Trinkwasser Messing DVGW KH107

    Nennweiten: 1/4" bis 2"

    Gehäusematerial: Messing

    Anschluss: IG/IG, AG/IG

    Zertifikate: DVGW für Trinkwasser

  • IG Kugelhahn Edelstahl DIN/ANSI KH109

    IG Kugelhahn Edelstahl DIN/ANSI KH109

    Nennweiten: 1/4" bis 3"

    Gewinde: DIN 2999, ANSI B2.1 NPT

    Gehäusematerial: Edelstahl 1.4408

    Anschluss: Innengewinde IG/IG

Produktübersicht

Muffenkugelhähne mit Innengewinde: kompakte Absperrung für Industrie und Haustechnik

Ein Muffenkugelhahn — auch Gewindekugelhahn oder Absperrhahn — sperrt Medien mit einer gebohrten Kugel ab, die eine Vierteldrehung um 90 Grad ausführt. Ein Innengewinde am Ein- und Auslass verbindet ihn dabei direkt mit der Rohrleitung. Dadurch entfallen Flansche und Schweißnähte, und der Kugelhahn lässt sich schnell einbauen und wieder demontieren. Deshalb ist der Muffenkugelhahn erste Wahl für kleinere Nennweiten in Industrie, Haustechnik, Labor und Anlagenbau.

Fergo liefert die Serien KH104 (Messing, PN40) und KH109 (Edelstahl 1.4408, PN63) als klassische 2-Wege-Ausführung. Der KH113 ergänzt die Edelstahlreihe als 2-teilig verschraubte Bauform mit voller Wartungsfreundlichkeit. Für Trinkwasser und Warmwasseranwendungen steht der KH105 aus Messing CW617N mit WRAS-Zulassung bereit. Die 3-Wege-Baureihen KL103 (Edelstahl) und KL113 (Messing) übernehmen dagegen Umschalt-, Verteil- und Mischaufgaben. Die Nennweiten reichen von DN8 (¼ Zoll) bis DN100 (4 Zoll). Die Gewindenormen unterscheiden sich zudem nach Werkstoff: Messing-Ausführungen folgen ISO 228-1 (BSP zylindrisch), Edelstahl-Ausführungen der ISO 7-1 (EN 10226-1, kegelig).

Muffenkugelhähne kommen in Wasser-, Öl-, Gas- und Dampfleitungen, in der Chemie und Pharmaindustrie, in der Lebensmittelproduktion, in Heizungs- und Klimaanlagen sowie im Maschinen- und Anlagenbau zum Einsatz. Betätigt werden sie über Handhebel, pneumatischen Antrieb oder elektrischen Schwenkantrieb. Für größere Nennweiten ab DN15 aufwärts steht dagegen der Flanschkugelhahn bereit; für fest verschweißte Leitungen der Anschweißkugelhahn.

Bauformen: Muffenkugelhähne nach Bauform

01 2-Wege-Muffenkugelhähne (KH104 Messing und KH109 Edelstahl)

Die 2-Wege-Muffenkugelhähne bilden die Standardabsperrung im Sortiment. Der KH104 besteht aus verchromtem Messing und deckt DN8 bis DN50 bei einem maximalen Betriebsdruck von 40 bar ab. Das Gewinde folgt der ISO 228-1 (BSP, zylindrisch) in F-F-Ausführung. Der KH109 ist dagegen komplett aus Edelstahl 1.4408 (CF8M) gefertigt — Gehäuse, Kugel und Welle. Er reicht bis DN100 bei 63 bar und nutzt ein kegeliges Gewinde nach ISO 7-1 (EN 10226-1). Die Kugeldichtung besteht aus PTFE + 15 % Glasfaser, die die Kaltflussneigung von reinem PTFE deutlich reduziert.

02 3-teilige Muffenkugelhähne (KH154 Edelstahl)

Der 3-teilige Kugelhahn KH154 besteht aus einem verschraubten Mittelteil und zwei Endstücken. Diese Bauweise ermöglicht die vollständige Wartung ohne Ausbau aus der Rohrleitung — Kugel, Sitze und Wellendichtung lassen sich prüfen und tauschen, während die Endstücke im Rohr verbleiben. Gehäuse, Kugel und Welle bestehen aus Edelstahl 1.4408. Die Kugeldichtung ist PTFE + 15 % Glasfaser, der maximale Betriebsdruck liegt bei 63 bar. Nennweiten reichen von DN8 bis DN100. Diese Ausführung eignet sich deshalb besonders für Prozessleitungen mit hoher Schalthäufigkeit und regelmäßiger Wartung.

03 3-Wege-Muffenkugelhähne (KL103 Edelstahl und KL113 Messing)

Die 3-Wege-Kugelhähne verteilen, mischen oder trennen Medienströme. Eine L-Bohrung schaltet dabei zwischen zwei Anschlüssen, während eine T-Bohrung zusätzlich eine Durchgangs- und Mischstellung erlaubt. Der KL103 ist aus Edelstahl 1.4408 gefertigt (bis 63 bar), der KL113 aus vernickeltem Messing mit verchromter Kugel (bis 25 bar). Beide gibt es mit Handhebel, pneumatischem Antrieb oder elektrischem Schwenkantrieb. Diese Bauform bewährt sich an Umschaltstationen, Bypass-Leitungen, Verteilerkreisen und Probeentnahmesystemen.

Werkstoffe im Detail: Muffenkugelhahn richtig auslegen

Gehäuse- und Kugelwerkstoffe

1. Edelstahl 1.4408 / CF8M (AISI 316) — KH109, KH113, KL103

  • Einsatzbereich: Chemie, Pharma, Lebensmittel- und Getränkeindustrie, Meerwasser, Dampf, chloridhaltige Medien, hygienekritische Prozesse
  • Temperatur: −25 °C bis +180 °C · PN63
  • Vorteile: hohe Korrosionsbeständigkeit durch Molybdänzusatz, hygienisch glatte Oberfläche, formstabil, verchromte Kugel für optimalen Verschleißschutz, für Chemie und Trinkwasser gleichermaßen geeignet
  • Einschränkungen: höherer Materialpreis gegenüber Messing, nicht beständig gegen Flusssäure

2. Messing CW617N — KH104, KH105, KL113

  • Einsatzbereich: Wasser-, Trinkwasser-, Heizungs- und Gasanwendungen, HLK-Kreisläufe, Haustechnik, Laborinstallationen
  • Temperatur: −15 °C bis +90 °C (Spitzen bis +120 °C für 1 h nur in offener oder geschlossener Position) · PN25 bis PN40
  • Vorteile: hervorragende Zerspanbarkeit für Gewinde, gute Korrosionsbeständigkeit in Wasser, wirtschaftlich, WRAS-zugelassene Trinkwasser-Ausführung (KH105) verfügbar
  • Einschränkungen: nicht für Ammoniak, aggressive Chemikalien oder stark chloridhaltige Wässer geeignet

Sitz- und Dichtungswerkstoffe

1. PTFE (Polytetrafluorethylen) — Standard bei KH104

  • Einsatzbereich: Kugeldichtung der Messing-Baureihe KH104, Wasser, Öl, Gas, chemisch neutrale Medien
  • Temperatur: −20 °C bis +150 °C
  • Vorteile: nahezu universelle chemische Beständigkeit, sehr geringer Reibwert, FDA-konform, dichter Abschluss
  • Einschränkungen: neigt unter Dauerlast zu Kaltfluss, geringere Formstabilität als glasfaserverstärkte Ausführung

2. PTFE + 15 % Glasfaser — Standard bei KH109, KH113, KL103

  • Einsatzbereich: Kugeldichtung aller Edelstahl-Baureihen für Chemie, Dampf, aggressive Medien und Hochdruckanwendungen
  • Temperatur: −25 °C bis +200 °C
  • Vorteile: Glasfaseranteil erhöht Druckfestigkeit und reduziert Kaltfluss, erhöht die Standzeit unter hoher Schalthäufigkeit deutlich
  • Einschränkungen: höherer Öffnungswiderstand als reines PTFE, geringfügig eingeschränkte chemische Beständigkeit gegen sehr feine Feststoffe

Betätigung und Automatisierung

Handhebel ist der Standard bei allen Baureihen und deckt die manuelle Absperrung ab. Pneumatische Schwenkantriebe — doppeltwirkend oder einfachwirkend/federrückstellend (Fail-Safe „geschlossen“ oder „offen“) — sind für schnelle Schaltvorgänge und ATEX-Zonen die richtige Wahl. Der Anschluss folgt der ISO 5211 und dem NAMUR-Anschlussbild (VDI/VDE 3845). Elektrische Schwenkantriebe liefert Fergo mit dem J4C S20-Antrieb von J&J: Multispannung 24 V – 230 V – 240 V AC/DC, Laufzeit 9 s ± 10 % für 90°, Einschaltdauer 75 %, Polyamid-Gehäuse (PA6) IP67, ISO-5211-Flansch F03/F04/F05.

Als Zubehör führt Fergo zudem NAMUR-Magnetventile für die Ansteuerung pneumatischer Antriebe, die Switchmaster-Endschalterbox für die elektrische Rückmeldung der Armaturenposition sowie Spindelverlängerungen für erdverlegte oder isolierte Leitungen. Die Automatisierung erfolgt im eigenen Haus — Fergo montiert Antrieb und Zubehör, prüft die Baugruppe und liefert sie einbaufertig mit Datenblättern und auf Wunsch 3D-CAD-STEP-Modellen.

Zertifikate & Normen für Muffenkugelhähne

Fergo Muffenkugelhähne entsprechen der Druckgeräterichtlinie 2014/68/EU und tragen die CE-Kennzeichnung. Je nach Baureihe liegen zusätzlich Zulassungen nach DVGW Gas DIN EN 13774, DVGW Trinkwasser, WRAS, TA-Luft und AD2000-Merkblatt A4 vor. Die Gewindenormen sind werkstoffabhängig: Messingausführungen folgen der ISO 228-1 (zylindrisch, BSP), Edelstahlausführungen der ISO 7-1 und der EN 10226-1 (kegelig).

Prüfzeugnisse nach EN 10204 stellt Fergo auf Anfrage bereit — als Werkszeugnis 2.2 oder Abnahmeprüfzeugnis 3.1. Eine vollständige Übersicht aller Zertifizierungen finden Sie auf der Zertifikateseite. Für Gas- und Trinkwasserinstallationen ergänzt der zertifizierte DVGW-Kugelhahn das Programm, und für aggressive Medien liefert Fergo den PFA-Kugelhahn und den Kugelhahn aus Sonderwerkstoffen (Duplex 1.4470). Die Medienbeständigkeit prüfen Sie zudem vorab mit dem Fergo Beständigkeitstool.

Lieferung & Verfügbarkeit

Fergo führt über 25.000 Industriearmaturen ab Lager. Darunter befinden sich mehr als 370 Muffenkugelhähne der Baureihen KH104, KH109, KH113, KH105, KL103 und KL113 — in allen gängigen Nennweiten, Werkstoffen und Betätigungsarten. Die Automatisierung mit pneumatischen oder elektrischen Antrieben erfolgt dabei im eigenen Haus. Bestellungen kommissioniert Fergo noch am gleichen Werktag.

Die Lieferung erfolgt innerhalb der DACH-Region — Deutschland, Österreich und die Schweiz. Kleinere Nennweiten versendet Fergo über DHL, größere Sammellieferungen dagegen per Spedition. Per Expressversand erfolgt die Auslieferung innerhalb der nächsten Werktage. Details zu Versandkosten und Zahlungsarten finden Sie auf der Seite Versand- und Zahlungsbedingungen. Für Sonderwerkstoffe, hohe Stückzahlen oder komplette Automatisierungssätze erstellt der Fergo-Vertrieb kurzfristig ein Angebot über den Bereich Sonderlösungen.
