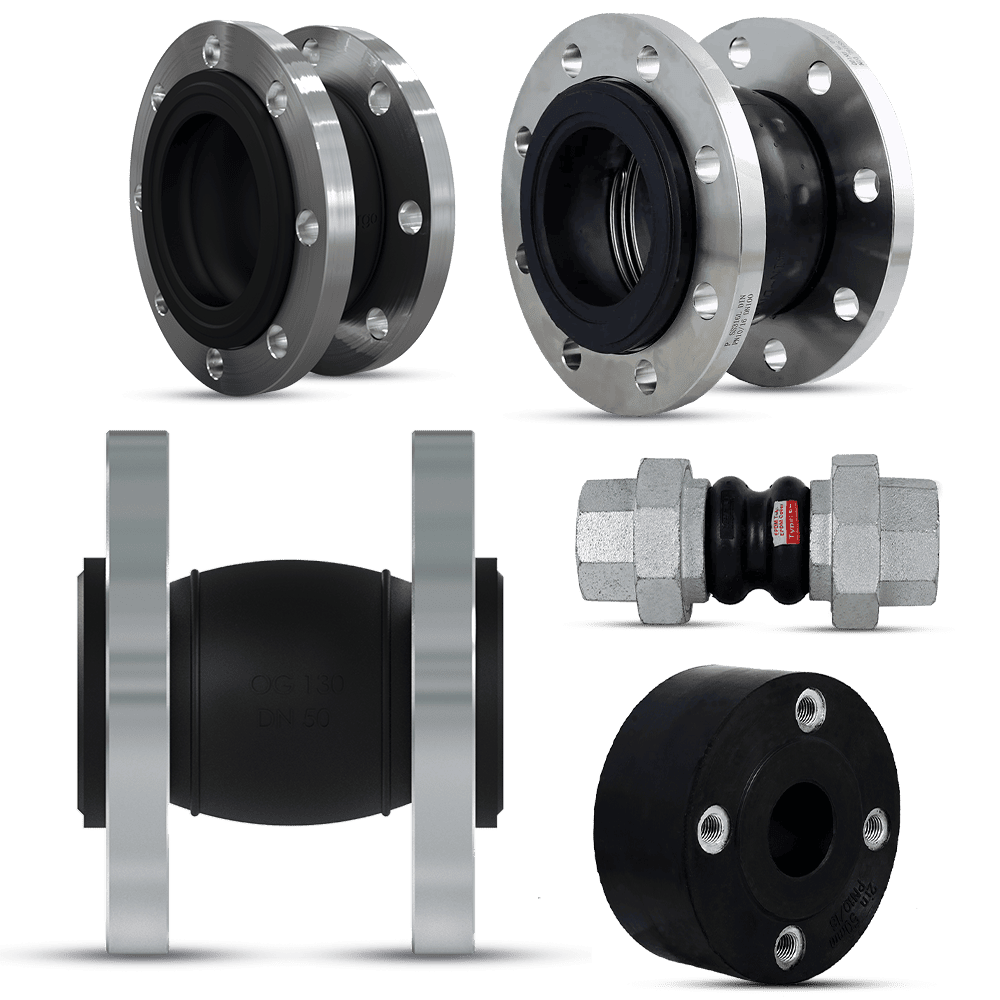

Compensatore per tubazione – compensatori in gomma in acciaio, inox e ghisa

Fergo fornisce compensatori per tubazioni (chiamati anche giunti di dilatazione in gomma o compensatori in gomma) per assorbire dilatazione termica, vibrazioni, rumori solidali e disallineamenti di montaggio. Disponibili come giunto in gomma sfera singola o doppia sfera, come raccordo gomma-metallo o come giunto filettato. Soffietto EPDM o NBR, flange acciaio zincato, inox SS316 o ghisa sferoidale zincata, da DN15 a DN500, PN10/PN16, lunghezze 130 mm, 150 mm o 200 mm, con anello di supporto sotto vuoto opzionale.

Acquista ora nello shop →

4 +

Design

NBR & EPDM 2+

Materiale del manicotto

Dimensione totale Opzioni

70mm, 130mm, 150mm, 200mm

Compensatori
  • Giunto di dilatazione in gomma tipo OG150

    Giunto di dilatazione in gomma tipo OG150

    Diametri nominali: DN25 – DN600

    Attacco flangiato: PN10, PN16

    lunghezza: 130 mm, 152 mm, 203 mm

    Soffietti: EPDM, Nitrile/CR

    Materiale della flangia: Acciaio zincato, acciaio inox

  • Giunto di dilatazione in gomma tipo OG130

    Giunto di dilatazione in gomma tipo OG130

    Diametri nominali: DN25 – DN600

    Attacco flangiato: PN10, PN16

    lunghezza: 130 mm, 152 mm, 203 mm

    Soffietti: EPDM, Nitrile/CR

    Materiale della flangia: Acciaio zincato, acciaio inox

  • Giunto di compensazione in gomma a manicotto OG111

    Giunto di compensazione in gomma a manicotto OG111

    Diametri nominali: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3"

    Collegamento: Filettatura interna

    Livello di pressione: PN10/16

    Soffietti: EPDM

    Il filo: Filettatura interna secondo BSPP

Panoramica dei prodotti

Compensatori – giunto di dilatazione in gomma e compensatore per tubazione da DN15 a DN500, PN10/PN16

Un compensatore (o giunto di dilatazione in gomma) è un elemento flessibile che assorbe dilatazione termica, vibrazioni e disallineamenti nella tubazione. Il compensatore in gomma è costituito da un soffietto elastomerico armato (EPDM o NBR) tra due flange di connessione. Il soffietto elastico assorbe simultaneamente movimenti assiali, laterali e angolari, oltre ai rumori solidali. Costruzione secondo DIN 4809 per compensatori in gomma in tubazioni e EN 1092-1 per flange.

Fergo propone quattro serie. La serie OG130 è il compensatore sfera singola con lunghezza 130 mm, DN32 a DN300, flange acciaio zincato. La serie OG150 con lunghezza 150 o 200 mm, flange acciaio zincato o inox SS316. La serie OG111 è il compensatore filettato doppia sfera con BSPP e ghisa ductile, da 1 a 3 pollici. La serie SD100 è il raccordo gomma-metallo con soffietto EPDM.

Applicazioni tipiche: HVAC, acqua potabile, acque reflue, chimica, petrolchimica, energia, navale, raccordi pompe, raccordi compressori, impiantistica. Un compensatore a monte di un rubinetto a sfera o di una valvola a farfalla riduce carico, rumore e manutenzione.

Categorie di compensatori Fergo

01 Compensatore in gomma flangiato OG130 / OG150 – sfera singola

Il compensatore in gomma flangiato OG130 e OG150. DN32 a DN300. Lunghezza 130/150/200 mm. Soffietto EPDM (rosso) o NBR (giallo) armato nylon. Flange acciaio zincato o inox SS316. Fino a 16 bar, –30 °C a +110 °C.

02 Compensatore doppia sfera OG111 – filettato

Il compensatore doppia sfera OG111 con filettatura BSPP femmina e flange in ghisa sferoidale zincata. Da 1 pollice (DN25) a 3 pollici (DN80). Raddoppia l’assorbimento dei movimenti. Per acqua potabile, HVAC, pompe.

03 Raccordo gomma-metallo SD100

Il raccordo gomma-metallo SD100 collega un raccordo metallico a un soffietto EPDM. Per raccordi pompe in trattamento acque, depurazione, antincendio.

04 Compensatore con anello di supporto sotto vuoto

Il compensatore con anello sotto vuoto (SS316) impedisce il collasso del soffietto in depressione (fino a –0,8 bar). Assorbimento ridotto di ca. 50 %. Per aspirazioni pompe e sistemi sotto vuoto.

05 Compensatore inox SS316 – flangiato

Il compensatore inox SS316 per chimica, farmaceutica, alimentare, acqua di mare e fluidi corrosivi. OG130 e OG150, DN32 a DN300.

06 Compensatore acciaio zincato – soluzione standard

Il compensatore acciaio zincato per HVAC, acqua potabile, reflue, riscaldamento. OG130 e OG150, DN32 a DN300, EPDM o NBR.

Materiali

Materiali dei compensatori – soffietto e flange

1. Soffietto EPDM

Applicazione: acqua potabile, HVAC, riscaldamento, ozono. Temperatura: –30 °C a +110 °C. Marcatura rossa.
Vantaggi: resistenza a ozono, UV, invecchiamento. Limitazioni: non adatto a oli minerali e carburanti.

2. Soffietto NBR

Applicazione: oli minerali, carburanti, biogas. Temperatura: –20 °C a +90 °C. Marcatura gialla.
Vantaggi: resistenza agli idrocarburi alifatici. Limitazioni: non resistente a ozono e UV.

3. Armatura soffietto – corda nylon

Multistrato di corda nylon per assorbire le forze assiali, prevenire il rigonfiamento, sicurezza PN10/PN16.

4. Flange acciaio zincato (S235JR)

Per HVAC, acqua potabile, reflue. Economico, buona resistenza in ambienti normali.

5. Flange inox SS316 (1.4408 / 1.4404)

Per chimica, farmaceutica, alimentare, acqua di mare. Resistenza alla corrosione completa.

6. Flange ghisa sferoidale zincata

Serie OG111 filettato BSPP. Resistenza meccanica, forma compatta.

7. Anello sotto vuoto – inox SS316

Impedisce collasso del soffietto in depressione. Riduce assorbimento del 50 %.

Movimenti e regole di installazione – progettazione tecnica del compensatore

Assorbimento dei movimenti, specifiche tecniche e regole di installazione

Un compensatore assorbe tre tipi di movimenti simultaneamente: assiale (dilatazione/compressione), laterale (offset trasversale) e angolare (rotazione angolare). Selezione e installazione corrette determinano la durata di vita del compensatore in gomma.

Movimento assiale (dilatazione termica)

Regola: l’acciaio si dilata di ca. 1,2 mm/m per 100 °C. OG130/OG150 sfera singola: ±8 a ±12 mm assiale. OG111 doppia sfera: ±16 a ±25 mm.

Movimento laterale (offset trasversale)

OG130/OG150: ±5 a ±8 mm. OG111: ±10 a ±15 mm. Origine: assestamenti, vibrazioni di pompe.

Movimento angolare

±15° sfera singola, ±25° doppia sfera. Ai curve della tubazione.

Specifiche tecniche delle serie Fergo

OG130: 130 mm, DN32–DN300, PN16, ±10 mm assiale, ±6 mm laterale, ±15° angolare.
OG150: 150/200 mm, PN16, ±12 mm assiale, ±8 mm laterale, ±15° angolare.
OG111: doppia sfera, 203–240 mm, DN25–DN80, PN16, ±22 mm assiale, ±12 mm laterale, ±25° angolare.
SD100: raccordo gomma-metallo, EPDM.

Regole di installazione – 8 principi

1. Allineare tubazione: le flange devono essere coassiali.
2. Rispettare lunghezza faccia a faccia: distanza esatta (130/150/200 mm), no tensione né compressione.
3. Punti fissi: prima e dopo il compensatore per assorbire i carichi assiali.
4. Distanza da curve: minimo 4× DN a valle per evitare turbolenze.
5. Serrare viti in croce: coppia 20–60 Nm secondo DN.
6. Niente saldature vicine: smontare o proteggere. EPDM/NBR perdono elasticità oltre +150 °C.
7. Anello sotto vuoto in depressione: obbligatorio sotto 0 bar.
8. Ispezione annuale: vita tipica 8–12 anni, ridotta da ozono/UV.

Guida alla scelta

HVAC e acqua potabile EPDM: OG130 o OG150, flange acciaio zincato.
Chimica e acqua di mare: OG130 o OG150, flange inox SS316.
Olio, carburante, biogas: OG130 o OG150, NBR.
Raccordo pompa/compressore alta vibrazione: OG111 doppia sfera o SD100.
Vuoto e aspirazione: OG130 o OG150 con anello di supporto.
Acqua potabile 1–3 pollici filettato: OG111 doppia sfera.

Consegna e disponibilità dei compensatori

Fergo propone oltre 500 referenze dal magazzino di Neuss, Germania. DHL 2–7 giorni lavorativi in tutta Europa. Condizioni sulla pagina condizioni di spedizione e pagamento.

Per progetti specifici (lunghezza su misura, PN25, soffietto PTFE, soffietto metallico): soluzioni personalizzate.
