Flansch Absperrschieber 4B Klein Schieber

Beschreibung
Techn. Daten
Downloads

Oftmals sind Keilschieber mit Flanschanschluss erst ab der Nennweite DN50 erhältlich; für die kleineren Nennweiten musste man dann zu anderen Armaturentypen greifen. Deswegen haben wir den Kleinschieber 4B im Programm. Dieser Universalschieber ist ausschließlich in den Nennweiten DN15 bis DN50 mit der Druckstufe PN40 erhältlich. Man kann hierbei zwischen den Gehäusewerkstoffen Stahl 1.0460 oder Edelstahl 1.4571 wählen. Unser Kleinschieber 4B: universell einsetzbar und bereit für große Aufgaben!

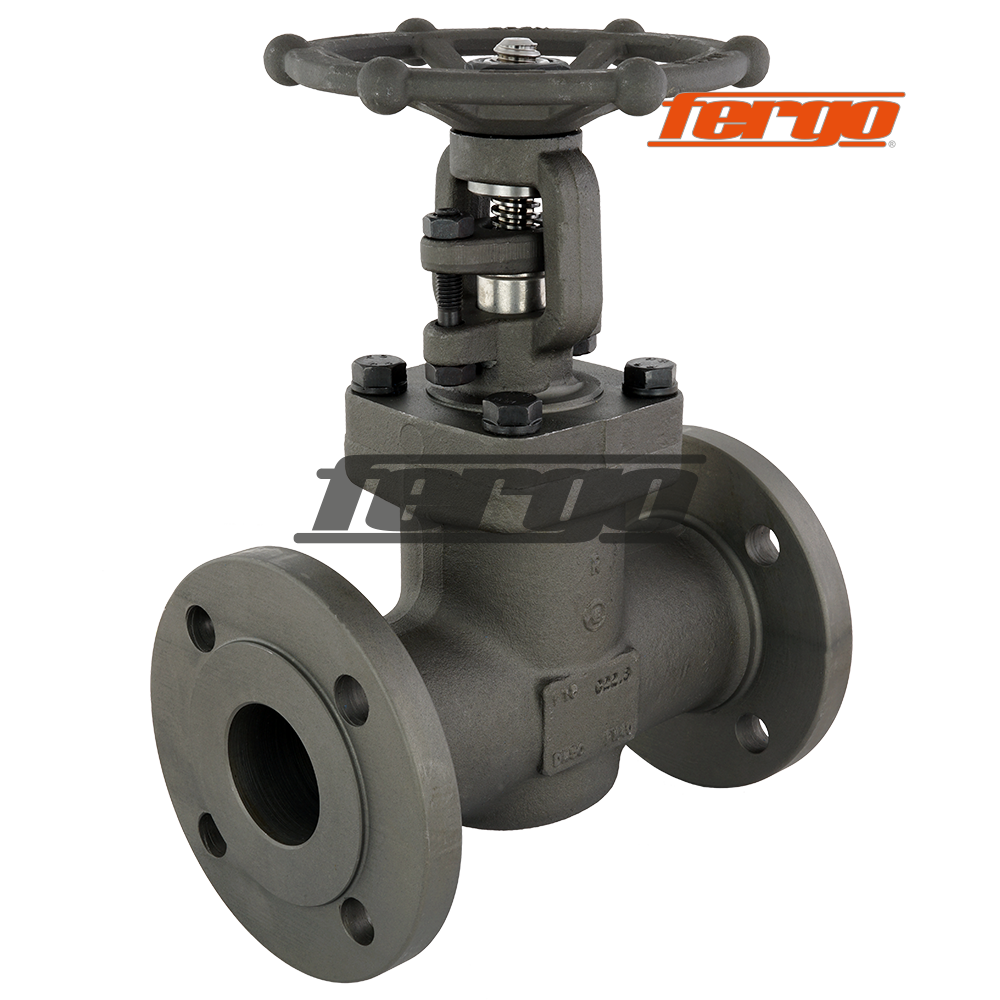

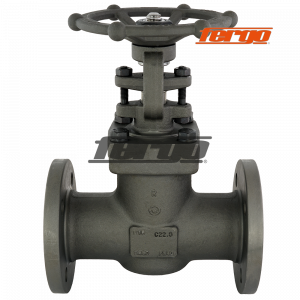

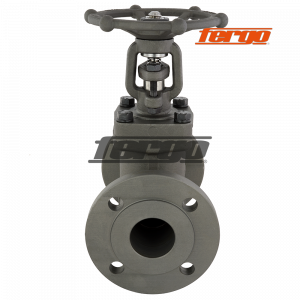

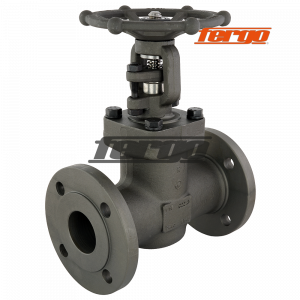

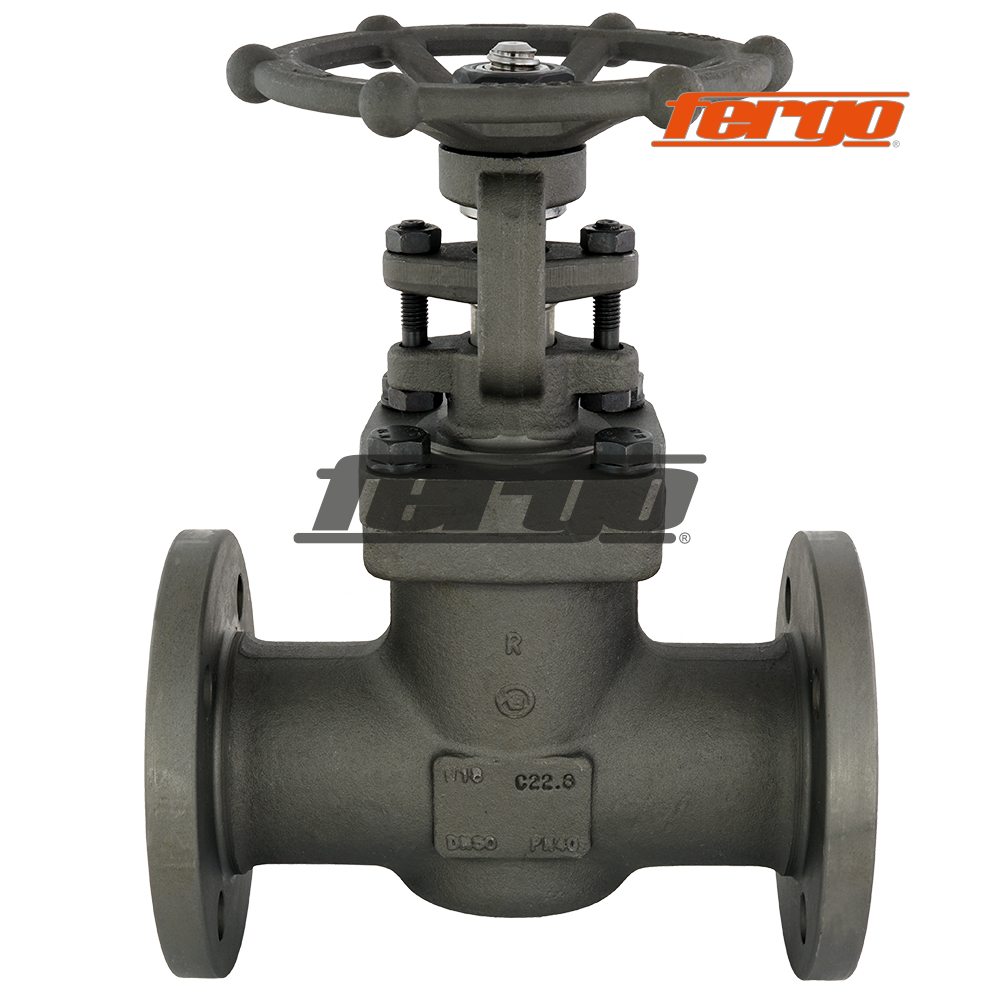

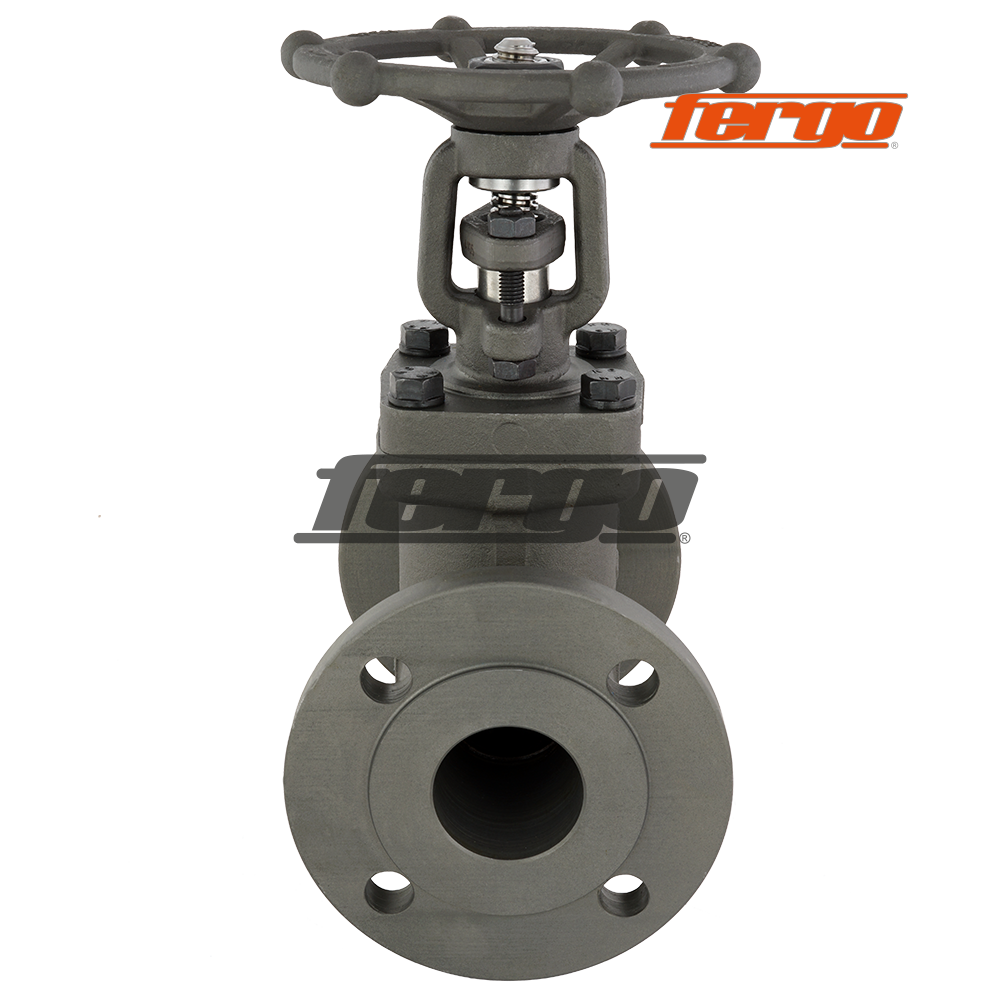

Keilschieber Typ 4B, PN40 (Art.-Nr.: 201-3006-xx)
• DN15, DN20, DN25, DN32, DN40, DN50
• Mit verschraubtem Deckel und außenliegendem Spindelgewinde
• Voller Durchgang
• Flanschanschluss nach EN 1092-1, Form B1
• Gehäuse: P250GH / C22.8 / 1.0460
• Innenteile: 13%Cr, halbstellitiert
• Betätigung: Handrad
• AD2000-A4, PED97/23/EG, NACE MR 01-75, TA Luft

Keilschieber Typ 4B, PN40 (Art.-Nr.: 201-3016-xx)
• DN15, DN20, DN25, DN32, DN40, DN50
• Mit verschraubtem Deckel und außenliegendem Spindelgewinde
• Voller Durchgang
• Flanschanschluss nach EN 1092-1, Form B1
• Gehäuse: 1.4571
• Innenteile: 1.4571
• Betätigung: Handrad
• AD2000-A4, PED97/23/EG, NACE MR 01-75, TA Luft

Produktbezeichnung

Absperrschieber

Betätigungen

Handrad

Nennweiten

DN15, DN20, DN25, DN32, DN40, DN50

Flanschanschluss

PN40

Flanschanschluss

1.4571, 1.0460

Anschluss

Flansche
