Endschalterbox für Stellungsrückmeldung – Standard und ATEX
Die Endschalterbox EB300 ist ein modularer Endschalterkasten zur Stellungsrückmeldung von Schwenkarmaturen wie Kugelhähnen, Absperrklappen und Plattenschiebern. Sie signalisiert die Endlagen „AUF“ und „ZU“ an die Steuerungsebene und ist in drei Gehäusewerkstoffen, sieben Schaltertypen und mehreren Explosionsschutzklassen konfigurierbar – von der Standard-Industrieanwendung bis zur ATEX-Zone 1/21.
Die verstellbare Montagebrücke ermöglicht den direkten Anbau an pneumatische Schwenkantriebe und elektrische Schwenkantriebe nach VDI/VDE-Schnittstelle. Die Schutzart reicht je nach Variante von IP66 bis IP68 gemäß DIN EN 60529.
Drei Gehäusewerkstoffe – vom Standard bis zum Ex-Bereich
- Endschalterbox Aluminium: Robustes, leitfähiges Gehäuse für Standard-Industrieanwendungen und ATEX-Zonen (Ex d, Ex ia). Edelstahl-Montagebrücke (1.4301). IP66/IP67/IP68. −40 °C bis +80 °C. Optionale Wellendurchführung mit VDI/VDE-Schnittstelle 80×30×20 mm.

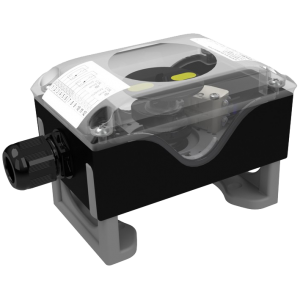

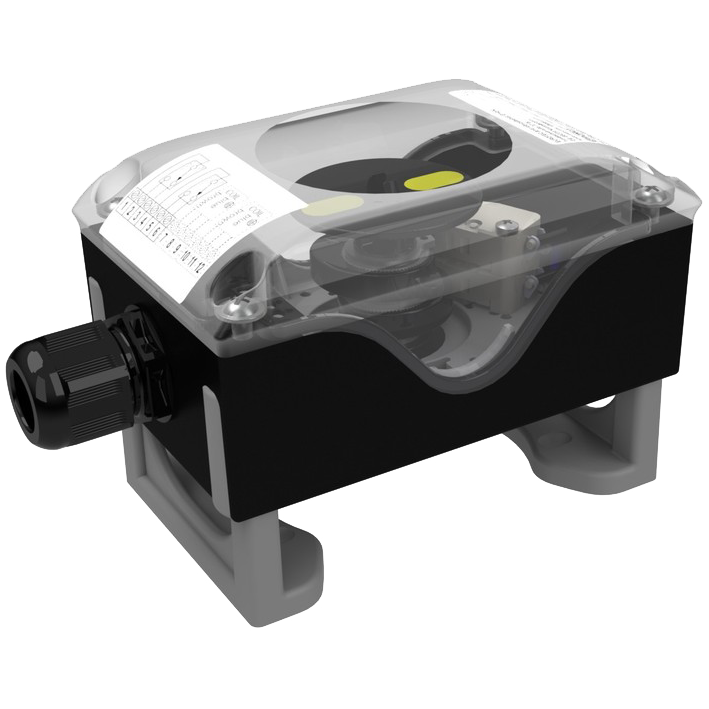

- Endschalterbox Polyamid (PA6): Leichtes, korrosionsfreies Gehäuse mit Polykarbonat-Deckel. Montagebrücke aus PA6 mit 30 % Glasfaser oder Edelstahl 1.4301. IP67. −25 °C bis +80 °C. Wirtschaftliche Lösung für nicht-explosionsgefährdete Bereiche. Optional mit Magnetventilanschluss und Tower-Anzeige (OPEN/CLOSED).
- Endschalterbox Vestamid: Leitfähiger Kunststoff für ATEX-Zone 1/21 (Ex d, Ex ia). IP66/IP67. SIL 1-3 nach IEC 61508. −25 °C bis +70 °C. Kombination aus geringem Gewicht und Ex-Schutz.
Schaltertypen und Explosionsschutz
Die EB300 ist mit folgenden Schaltertypen konfigurierbar:
- Mechanische Mikroschalter: Cherry D44X (SPDT), Crouzet 83139 (Ex d), Bartec 07-1511 (Ex de) – 24–250V AC/DC
- Induktive Näherungsschalter: IFM IS5001 (3-Draht PNP), P+F NBB2-V3 (3-Draht PNP) – 10–30V DC
- Induktive Schlitzinitiatoren: P+F SJ3,5-N (2-Draht, Ex ia) – 8V DC
- Reedsensoren, Potentiometer, Doppelsensoren, Pneumatische Schalter – auf Anfrage
Explosionsschutzklassen: Nicht-Ex (sicher), Ex ia (eigensicher), Ex de / Ex t (druckgekapselt), Ex nA / Ex t. ATEX-Zertifizierung: II 2G Ex db eb IIC T6 Gb / II 2D Ex tb IIIC T80°C Db (Aluminium und Vestamid). SIL 1–3 nach IEC 61508:2010.
Einsatzbereiche der Endschalterbox
- Stellungsrückmeldung an Kugelhähnen, Absperrklappen und Plattenschiebern
- Chemische und petrochemische Prozessanlagen
- Wasser- und Abwasseraufbereitung
- Lebensmittel- und Pharmaindustrie
- Kraftwerke und Energietechnik
- Offshore- und Schiffbauanwendungen
- Explosionsgefährdete Bereiche ATEX Zone 1/2 und 21/22
Endschalterbox EB300 online kaufen bei Fergo
Die Endschalterbox EB300 ist bei Fergo in allen Gehäuse-, Schalter- und Explosionsschutzvarianten ab Lager bestellbar. Für höchste Qualitätsansprüche bietet Fergo die Endschalterbox Switchmaster. Passend dazu liefert Fergo das NAMUR-Magnetventil PVEN/PVEX und den pneumatischen Schwenkantrieb DA/SR – auf Wunsch als komplett montierte und geprüfte Antriebseinheit. Kontaktieren Sie Fergo für individuelle Konfigurationen.
