Endschalterboxen – Switchmaster und EB300-Serie

Fergo liefert Endschalterboxen der Serien Switchmaster (M2, N2, D2) und EB300 (PP, PE, VP, AP, VE, AE, VE-DB, AE-DB). Lexan, Kunststoff, Vestamid und Aluminium, IP67, ATEX Zone 1/2/21/22, mechanische und induktive Endlagenschaltung für pneumatische Schwenkantriebe.

Jetzt im Shop kaufen →

Endschalterboxen
Produktübersicht

Endschalterboxen – Switchmaster und EB300 für pneumatische Armaturenantriebe

Die Endschalterbox meldet die Auf- und Zu-Position einer Armatur an das übergeordnete Leitsystem (SPS/DCS) zurück. Sie wird direkt auf dem pneumatischen Schwenkantrieb montiert und wandelt die mechanische Drehbewegung der Armatur in ein elektrisches, induktives oder pneumatisches Signal um. Ohne Endschalterbox weiß das Leitsystem folglich nicht, ob die Armatur tatsächlich geöffnet oder geschlossen ist. Die Montage erfolgt nach der Norm VDI/VDE 3845 (NAMUR) direkt auf dem Antrieb.

Fergo bietet zwei Produktlinien von Endschalterboxen an. Die Switchmaster-Serie ist die Premium-Lösung mit Gehäuse aus Lexan 143 (Polycarbonat mit antistatischer Beschichtung), IP67, Temperaturbereich –20 °C bis +70 °C und Sichtfenster für die visuelle Positionskontrolle auf Distanz. Das Modell M2 nutzt mechanische Mikroschalter mit vergoldeten Kontakten, das Modell D2 integriert induktive Näherungsschalter und das Modell N2 bietet eine pneumatische Rückmeldung. Alle drei Modelle sind in ATEX-zertifizierten Versionen verfügbar. Die EB300-Serie bietet neun Varianten in Kunststoff PP, leitfähigem Vestamid und Aluminium für Standard- und ATEX-Anwendungen mit optionaler Edelstahlbrücke und Doppelbox-Konfiguration.

Diese Endschalterboxen sind konzipiert für die Wasser- und Gasversorgung, chemische Industrie, Petrochemie, Lebensmittelindustrie, Energieerzeugung und HVAC. Für die Kombination mit pneumatischen Schwenkantrieben und NAMUR-Magnetventilen liefert Fergo vormontierte Automatisierungspakete.

Endschalterboxen-Modelle bei Fergo

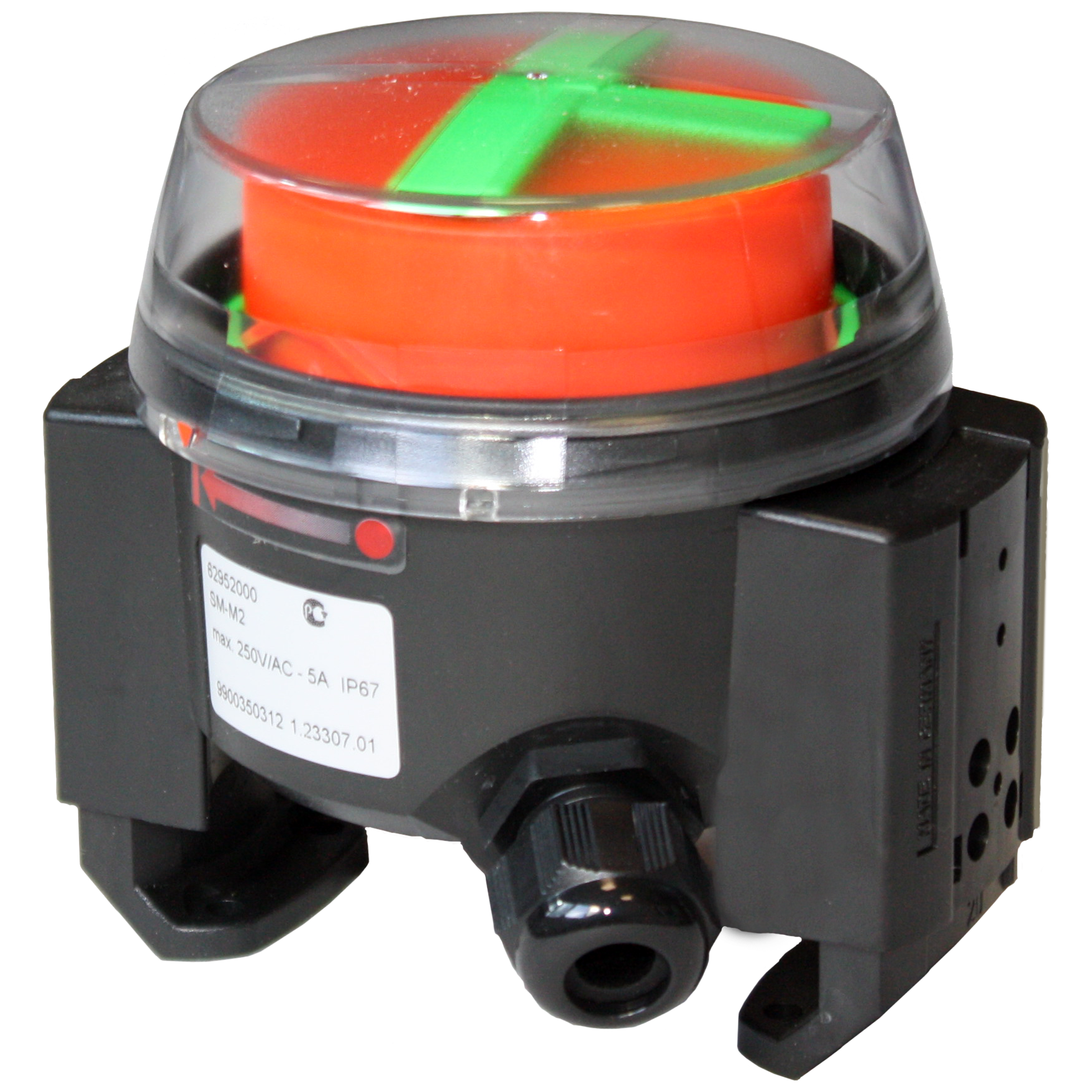

01 Switchmaster M2 – Mechanische Mikroschalter

Das Modell Switchmaster M2 nutzt mechanische Mikroschalter mit vergoldeten Kontakten für eine Spannungsbandbreite von 4V DC bis 250V AC. Das Gehäuse aus Lexan 143 mit antistatischer Beschichtung erreicht IP67. Der transparente Deckel ermöglicht eine visuelle Positionskontrolle auf Distanz. Die Nockeneinstellung ist werkzeugfrei über Exzenter möglich. ATEX-Versionen für Zone 1/2 (Gas) und Zone 21/22 (Staub) sind verfügbar. Der Switchmaster M2 ist folglich die bewährte Lösung für den Standardeinsatz in der Prozessindustrie.

02 Switchmaster D2 – Induktive Näherungsschalter

Das Modell Switchmaster D2 integriert induktive Näherungsschalter für eine berührungslose Positionserfassung ohne mechanischen Verschleiß. Die Lebensdauer ist folglich deutlich höher als bei mechanischen Mikroschaltern. Das Gehäuse, die Schutzart IP67 und die ATEX-Optionen sind identisch zum M2. Das Modell D2 ist die bevorzugte Wahl für Anwendungen mit hoher Schaltfrequenz und Vibrationsbelastung.

03 Switchmaster N2 – Pneumatische Rückmeldung

Das Modell Switchmaster N2 bietet eine rein pneumatische Endlagenrückmeldung ohne elektrische Verkabelung. Das pneumatische Signal wird direkt vom Antrieb auf die Steuerungseinheit übertragen. Dieses Modell ist folglich die Lösung für Anwendungen, in denen eine elektrische Verkabelung im Feld nicht möglich oder nicht gewünscht ist, beispielsweise in bestimmten explosionsgefährdeten Bereichen.

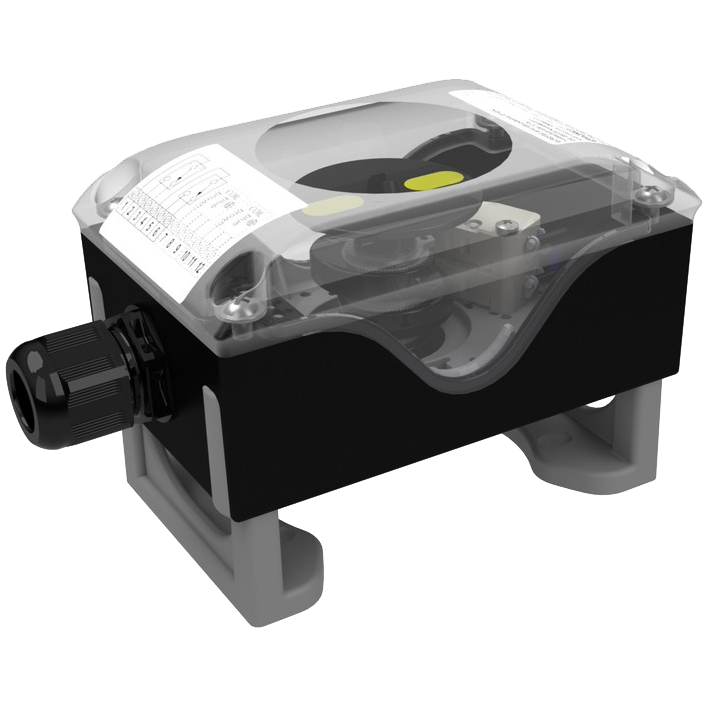

04 EB300-PP – Kunststoff-Endschalterbox Standard

Die EB300-PP ist eine Kunststoff-Endschalterbox aus Polypropylen für Standardanwendungen. Die kompakte Bauweise, die einfache Montage und der günstige Preis machen sie zur wirtschaftlichen Lösung für nicht-explosionsgefährdete Umgebungen. Die Schutzart erreicht IP67. Die Endlagenschaltung erfolgt über mechanische Mikroschalter.

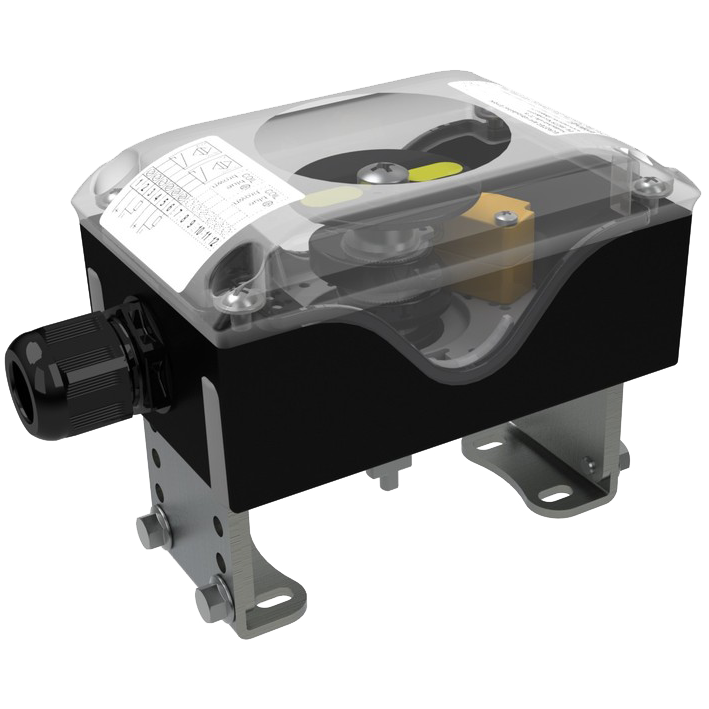

05 EB300-PE – Kunststoff mit Edelstahlbrücke

Die EB300-PE kombiniert ein Kunststoffgehäuse aus Polypropylen mit einer Edelstahlbrücke für eine erhöhte mechanische Stabilität der Montageschnittstelle. Dieses Modell ist folglich die Wahl, wenn eine robustere Befestigung auf dem Antrieb erforderlich ist als bei der PP-Standardversion.

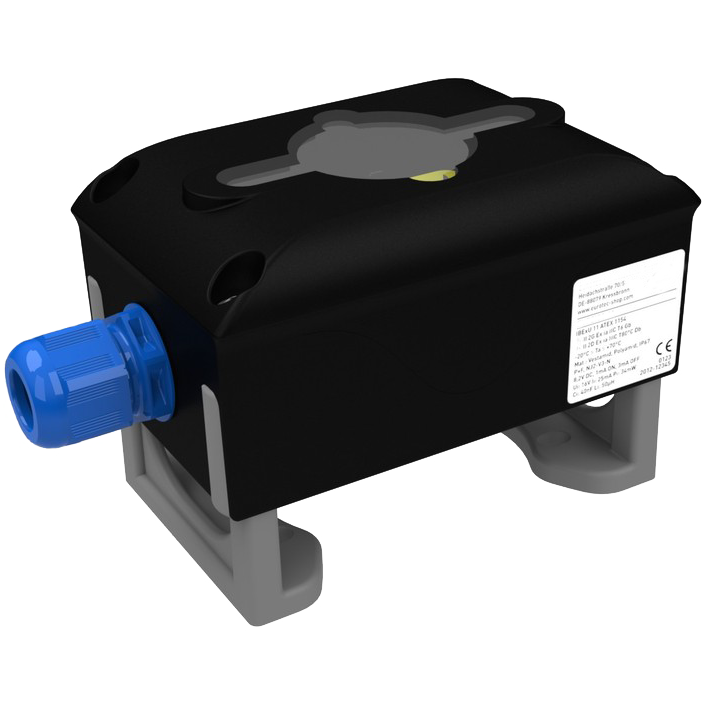

06 EB300-VP – ATEX Vestamid

Die EB300-VP ist eine ATEX-zertifizierte Endschalterbox aus leitfähigem Vestamid (Polyamid 12). Das leitfähige Gehäuse gewährleistet die Ableitung elektrostatischer Ladungen in explosionsgefährdeten Bereichen. Die ATEX-Zertifizierung deckt folglich Zone 1/2 (Gas) und Zone 21/22 (Staub) ab.

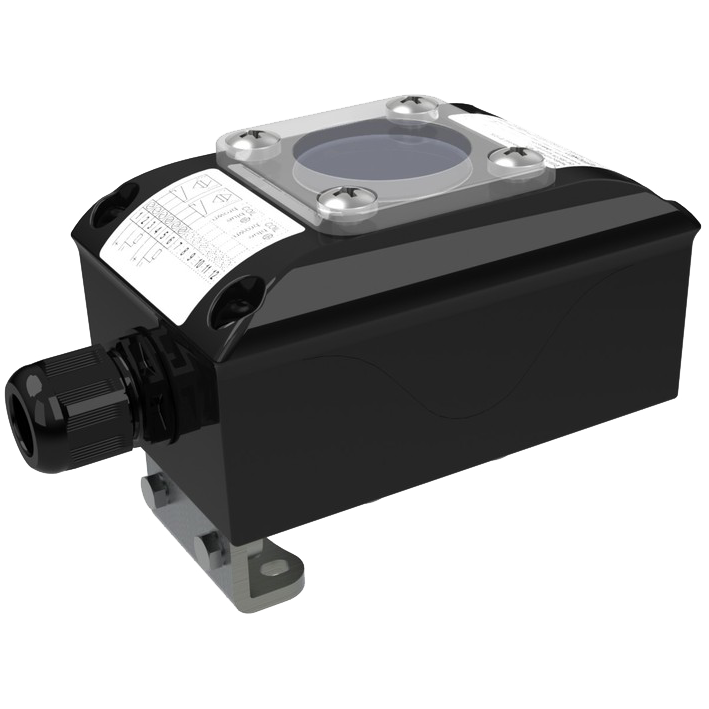

07 EB300-AP – ATEX Aluminium

Die EB300-AP ist eine ATEX-zertifizierte Endschalterbox aus Aluminium. Das Metallgehäuse bietet eine maximale mechanische Robustheit und Wärmebeständigkeit. Die ATEX-Zertifizierung deckt Zone 1/2 und Zone 21/22 ab. Die EB300-AP ist folglich die Wahl für raue Industrieumgebungen mit Explosionsgefährdung.

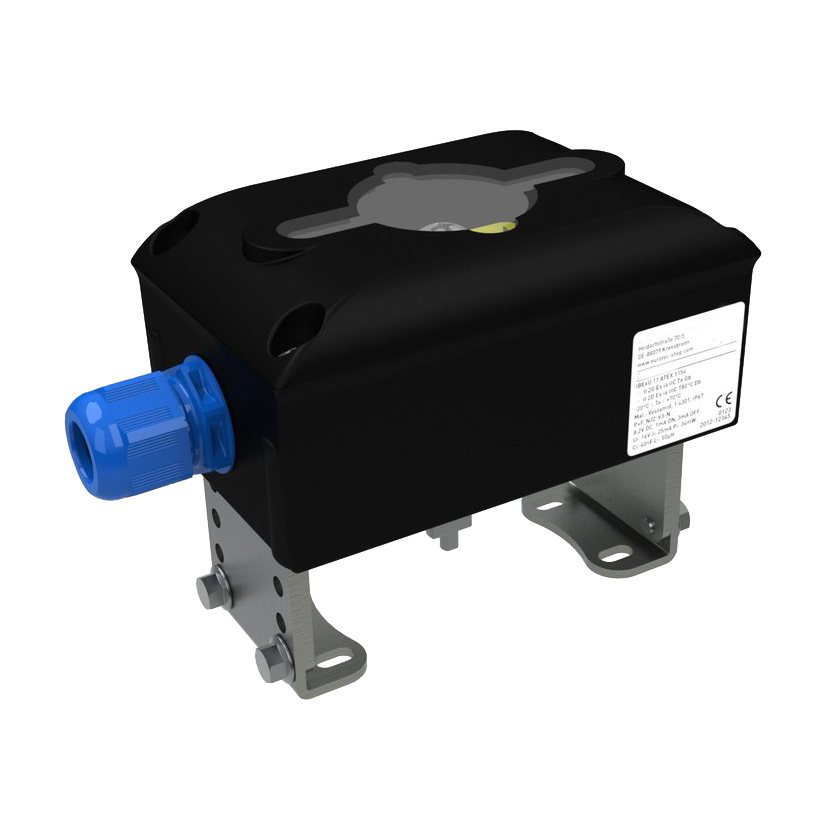

08 EB300-VE – ATEX Vestamid mit Edelstahlbrücke

Die EB300-VE kombiniert das ATEX-zertifizierte Vestamid-Gehäuse der EB300-VP mit einer Edelstahlbrücke für erhöhte mechanische Stabilität. Diese Konfiguration ist folglich die Lösung für ATEX-Anwendungen mit erhöhten Anforderungen an die Befestigungsstabilität.

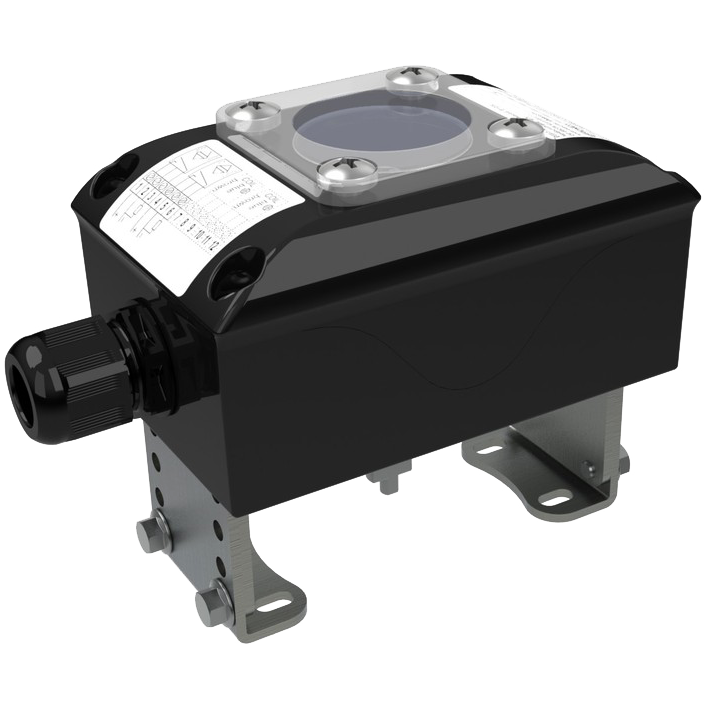

09 EB300-AE – ATEX Aluminium mit optionalem Bohrbild

Die EB300-AE ist eine ATEX-zertifizierte Aluminiumbox mit optionalem Bohrbild für Sonderbefestigungen. Das Aluminiumgehäuse bietet maximale Robustheit. Die ATEX-Zertifizierung deckt Zone 1/2 und Zone 21/22 ab. Die optionale Edelstahlbrücke erhöht darüber hinaus die Montageflexibilität.

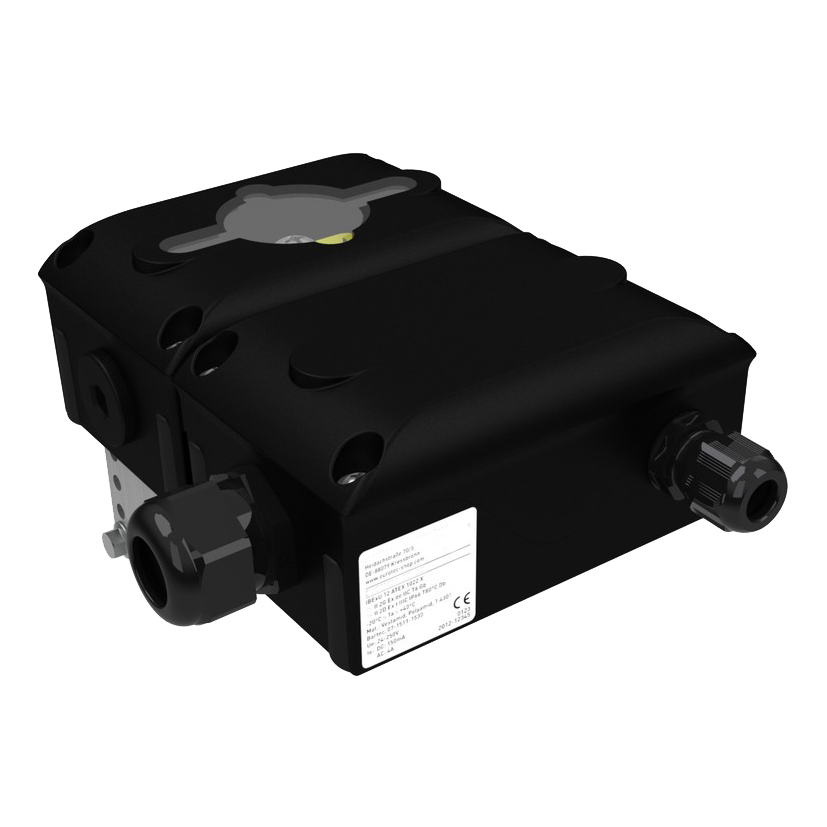

10 EB300-VE-DB und EB300-AE-DB – ATEX-Doppelboxen

Die EB300-VE-DB (Vestamid) und EB300-AE-DB (Aluminium) sind ATEX-zertifizierte Doppelboxen mit zwei separaten Schaltfächern. Die Doppelkonfiguration ermöglicht folglich die getrennte Verdrahtung von Endlagensignalen und Magnetventilsteuerung in einem einzigen Gehäuse. Beide Versionen sind für Zone 1/2 und Zone 21/22 zertifiziert.

Materialien und Konstruktion

Materialien und Konstruktion der Endschalterboxen

1. Lexan 143 (Switchmaster)

Anwendung: alle Switchmaster-Modelle M2, D2, N2.
Temperatur: –20 °C bis +70 °C.
Vorteile: der Polycarbonat-Werkstoff Lexan 143 mit antistatischer Beschichtung bietet eine hohe Schlagzähigkeit, Transparenz für die visuelle Positionskontrolle und IP67. Die Farbcodierung der Nocke ermöglicht darüber hinaus die Fernablesung der Armaturenposition.
Einschränkungen: empfindlich gegenüber aromatischen Lösungsmitteln und konzentrierten Laugen.

2. Polypropylen PP (EB300-PP, EB300-PE)

Anwendung: Standardanwendungen ohne Explosionsgefährdung.
Temperatur: –20 °C bis +60 °C.
Vorteile: geringes Gewicht, chemische Beständigkeit, wirtschaftlicher Preis und IP67. Die Version PE mit Edelstahlbrücke bietet darüber hinaus eine erhöhte Befestigungsstabilität.
Einschränkungen: nicht ATEX-zertifiziert. Nicht für explosionsgefährdete Bereiche geeignet.

3. Leitfähiges Vestamid / Polyamid 12 (EB300-VP, VE, VE-DB)

Anwendung: ATEX-Bereiche Zone 1/2 und Zone 21/22.
Temperatur: –20 °C bis +60 °C.
Vorteile: das leitfähige Polyamid 12 gewährleistet die Ableitung elektrostatischer Aufladungen in explosionsgefährdeten Bereichen. Das Gewicht ist folglich deutlich geringer als bei Aluminium bei gleicher ATEX-Zertifizierung.
Einschränkungen: mechanische Robustheit geringer als Aluminium. Für extreme mechanische Belastungen sind die Aluminium-Versionen empfohlen.

4. Aluminium (EB300-AP, AE, AE-DB)

Anwendung: ATEX-Bereiche Zone 1/2 und Zone 21/22 mit erhöhter mechanischer Belastung.
Temperatur: –20 °C bis +70 °C.
Vorteile: maximale mechanische Robustheit, Wärmebeständigkeit und ATEX-Zertifizierung. Das Aluminiumgehäuse bietet darüber hinaus eine erhöhte Schutzwirkung gegen Vandalismus und mechanische Einwirkungen.
Einschränkungen: höheres Gewicht und höherer Preis als Vestamid-Versionen.

5. Schaltelemente – mechanisch, induktiv, pneumatisch

Mechanisch (Mikroschalter): vergoldete Kontakte, 4V DC bis 250V AC, bewährt und wirtschaftlich. Standard für Switchmaster M2 und alle EB300-Modelle.
Induktiv (Näherungsschalter): berührungslose Erfassung ohne Verschleiß, hohe Lebensdauer, ideal für Vibrationsumgebungen. Standard für Switchmaster D2.
Pneumatisch: rein pneumatische Signalübertragung ohne elektrische Verkabelung. Standard für Switchmaster N2.
Alle drei Technologien sind folglich für ATEX-Versionen verfügbar.

Zertifizierungen und Normen der Endschalterboxen Fergo

Die Endschalterboxen bei Fergo entsprechen den wichtigsten europäischen Normen für die Armaturenautomatisierung. Die Montage erfolgt nach VDI/VDE 3845 (NAMUR) direkt auf dem pneumatischen Schwenkantrieb. Die Schutzart IP67 entspricht EN 60529. Die ATEX-Versionen (Switchmaster, EB300-VP, AP, VE, AE, VE-DB, AE-DB) sind gemäß der ATEX-Richtlinie 2014/34/EU für Zone 1/2 (Gas) und Zone 21/22 (Staub) zertifiziert. Die CE-Kennzeichnung bestätigt darüber hinaus die Konformität nach Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU.

Werkszeugnisse und technische Datenblätter stehen auf der Seite Fergo Zertifikate zur Verfügung.

Lieferung und Verfügbarkeit der Endschalterboxen

Fergo bietet alle Switchmaster- und EB300-Modelle ab Lager in Neuss, Deutschland. Der Versand erfolgt nach Deutschland, Österreich, in die Schweiz und in ganz Europa. Die Standardlieferzeit per DHL beträgt 2–7 Werktage. Alle Bedingungen sind auf der Seite Versand- und Zahlungsbedingungen aufgeführt.

Für Projekte, die eine vormontierte Einheit aus Antrieb, Magnetventil und Endschalterbox erfordern, entwickelt Fergo maßgeschneiderte Lösungen. Das technische Team begleitet jede Anfrage von der Spezifikation bis zur Lieferung.
