Kleinschieber Flansch Typ 4B — Keilschieber PN40 mit Vollbohrung für kleine Nennweiten

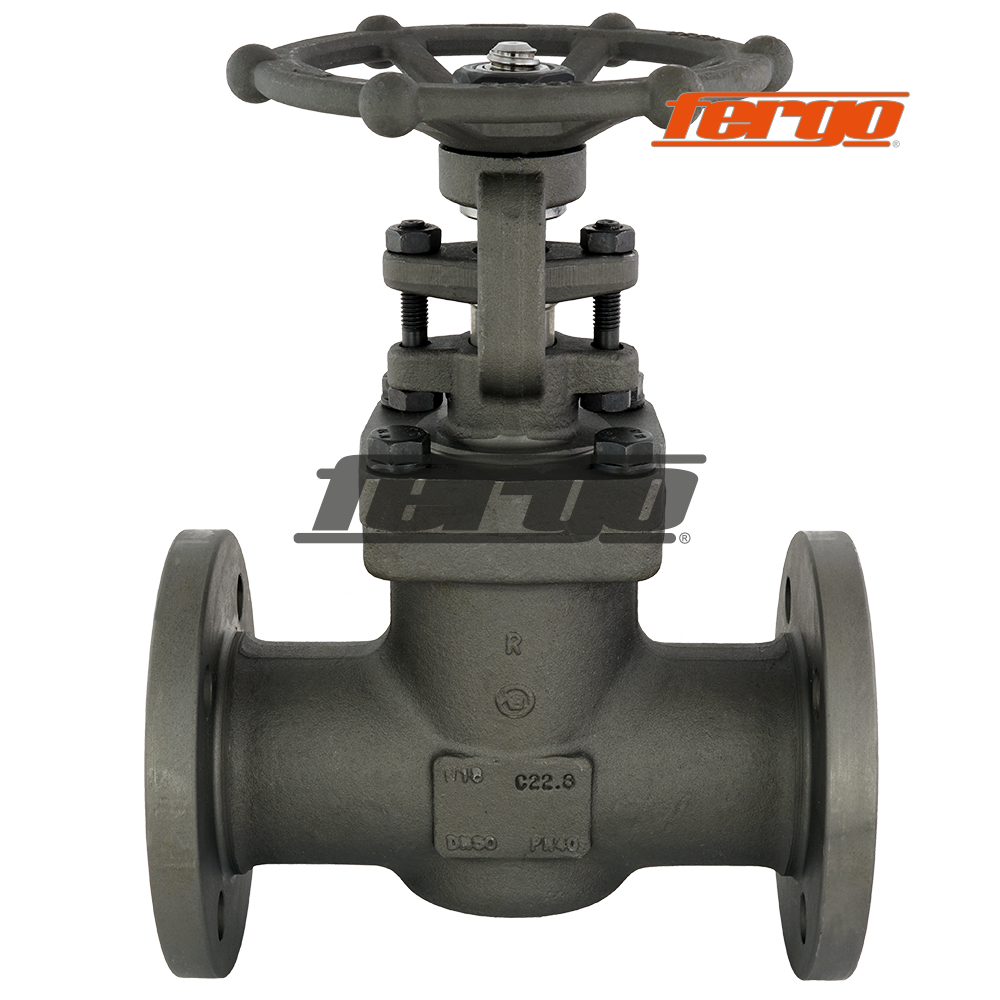

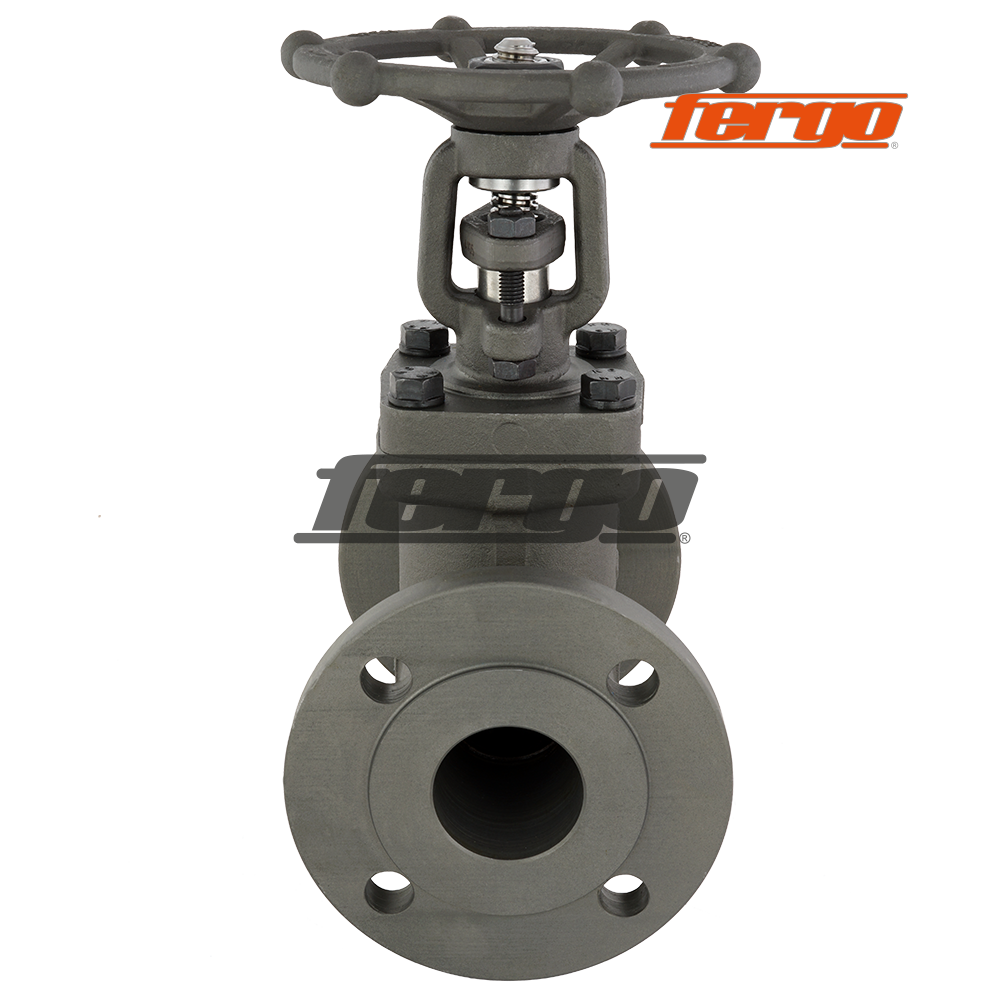

Der Kleinschieber Flansch Typ 4B ist ein Keilschieber PN40 mit Vollbohrung. Er eignet sich für Rohrleitungen kleiner Nennweiten in der Prozess- und Anlagentechnik. Der Kleinschieber ist in zwei Werkstoffvarianten verfügbar: Stahlguss P250GH / C22.8 (1.0460) mit halbstellitierten 13-%-Cr-Innenteilen oder Edelstahl 1.4571. Der Absperrschieber DN15 Flansch deckt die Nennweiten DN15 bis DN50 in der Druckstufe PN40 ab. Die Flanschanschlüsse entsprechen EN 1092-1 Form B1. Die Konstruktion mit verschraubtem Deckel und außenliegendem Spindelgewinde (OS&Y) gewährleistet eine zuverlässige Betätigung über Handrad. Zudem ist der Kleinschieber PN40 nach AD2000-A4, PED 97/23/EG, NACE MR 01-75 und TA-Luft zugelassen. FERGO liefert den Kleinschieber Flansch ab Lager.
Technische Daten und Anschluss des Kleinschiebers
Der Kleinschieber Flansch ist in den Nennweiten DN15 bis DN50 verfügbar. Die Druckstufe beträgt PN40. Darüber hinaus entspricht die Flanschbohrung EN 1092-1 Form B1. Die Vollbohrungsausführung (full bore) minimiert den Druckverlust in der Rohrleitung. Zudem erfolgt die Betätigung über ein Handrad mit außenliegendem Spindelgewinde. Der verschraubte Deckel ermöglicht die einfache Wartung der Innenteile. Somit eignet sich der Keilschieber PN40 für Anwendungen, in denen kleine Nennweiten eine kompakte, druckfeste Absperrung erfordern.
Werkstoffe und Zulassungen des Keilschiebers
Der Kleinschieber Flansch ist in zwei Werkstoffvarianten lieferbar. Die Stahlvariante mit Gehäuse aus P250GH / C22.8 (1.0460) und halbstellitierten 13-%-Cr-Innenteilen bietet hohe Verschleißfestigkeit und Warmfestigkeit. Die Edelstahlvariante mit Gehäuse und Innenteilen aus 1.4571 ist für korrosive Medien und Reinraumanwendungen ausgelegt. Beide Varianten sind zugelassen nach AD2000-A4 für Druckgeräte, NACE MR 01-75 für den Einsatz in sauren Medien und TA-Luft für emissionsdichte Anwendungen. Die PED-Konformität nach 97/23/EG ist ebenfalls gegeben.
Einsatzbereiche und Bestellung des Kleinschiebers
Der Kleinschieber Flansch sichert Rohrleitungen in der chemischen Industrie, der Petrochemie, im Dampf- und Kondensatbereich, in der Pharma- und Lebensmittelindustrie sowie in der allgemeinen Verfahrenstechnik zuverlässig ab. Die kompakte Bauform mit Vollbohrung eignet sich für Bypass-Leitungen, Entleerungen, Probeentnahmen und Nebenleitungen. Darüber hinaus ermöglicht die NACE-Konformität den Einsatz in Sauergasumgebungen. Die TA-Luft-Zulassung gewährleistet die Emissionsdichtheit in umweltsensiblen Bereichen. Für Sonderlösungen, Projektmengen oder technische Beratung steht das FERGO-Team zur Verfügung.
