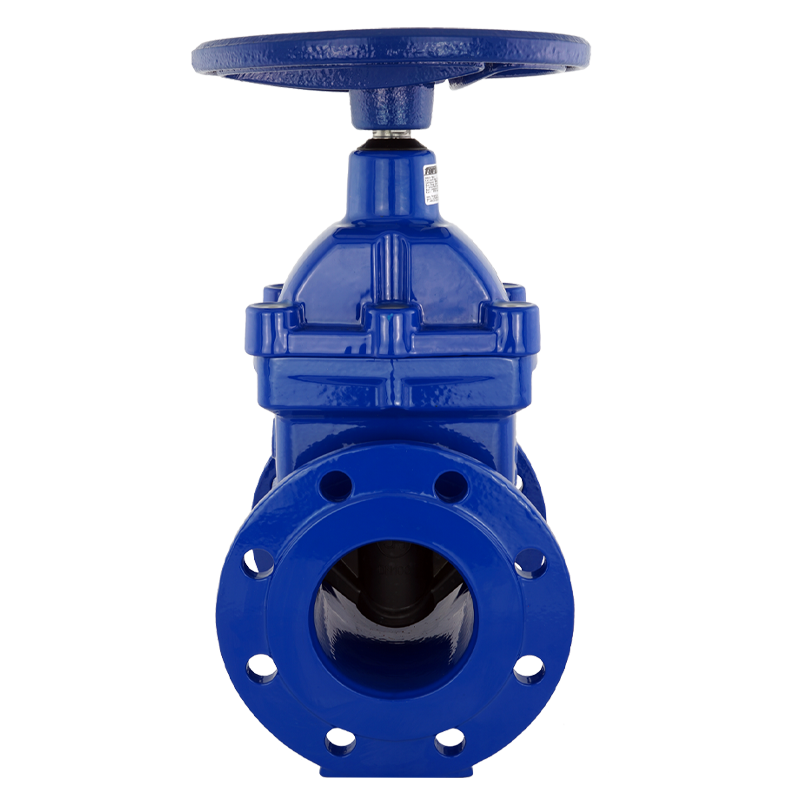

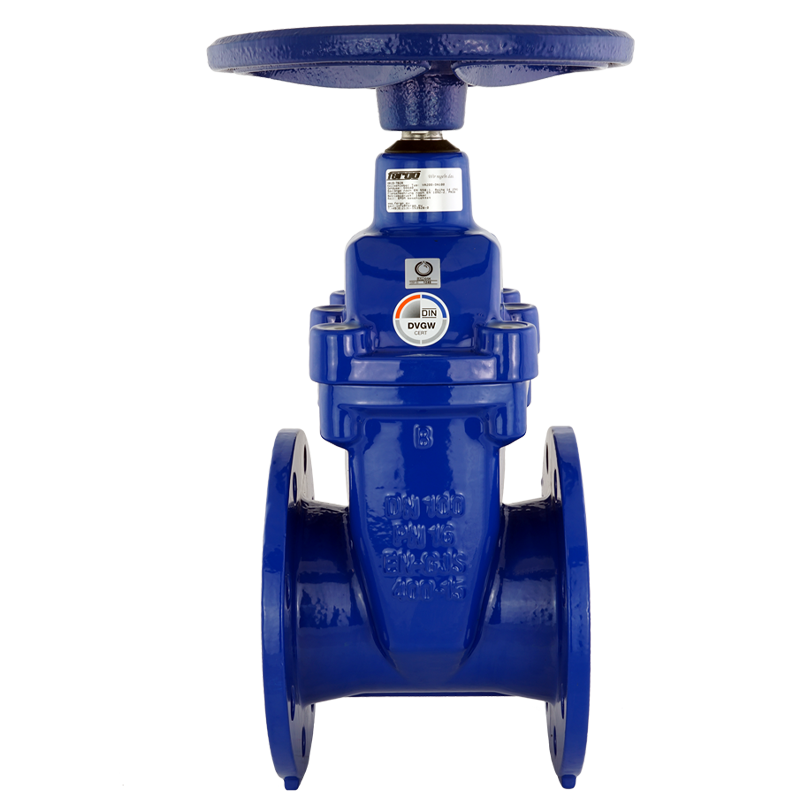

Keilschieber GGG40 Typ VA200 — Absperrschieber mit elastomerbeschichtetem Keil für Trink- und Abwasser
Der Keilschieber GGG40 Typ VA200 ist ein Absperrschieber mit elastomerbeschichtetem Keil. Er sorgt für eine dichte Absperrung in Trinkwasser-, Abwasser- und Industrieanlagen. Das Gehäuse besteht aus Sphäroguss EN-GJS-400-15 (GGG40). Der Keil besteht ebenfalls aus GGG40 und ist vollständig mit EPDM oder NBR beschichtet. Zudem ist die EPDM-Ausführung DVGW-zugelassen für Trinkwasser.
Der Keilschieber mit Flansch deckt die Nennweiten DN32 bis DN600 ab. Er ist in den Druckstufen PN10 und PN16 erhältlich. Die Flanschanschlüsse entsprechen EN 1092-2 PN10/16. Darüber hinaus richtet sich die Baulänge nach DIN EN 558-1 Reihe 14 (F4). Deshalb eignet sich diese kurze Baulänge für platzsparende Einbausituationen.
Die Dichtheit entspricht Klasse A. Außerdem beträgt die maximale Betriebstemperatur 70 °C. Des Weiteren erfolgt die Betätigung über Handrad, elektrischen Drehantrieb (Kupplung B3 nach ISO 5210) oder pneumatischen Doppelwirkantrieb. FERGO liefert den Keilschieber DN600 ab Lager.
Technische Daten und Anschluss des Keilschiebers
Der Keilschieber GGG40 ist in den Nennweiten DN32 bis DN600 verfügbar. Die Druckstufen umfassen PN10 und PN16. Die Flanschbohrung entspricht EN 1092-2 PN10/16. Außerdem ermöglicht die kurze Baulänge nach DIN EN 558-1 Reihe 14 (F4) den Einbau bei begrenztem Platzangebot. Das gilt besonders für bestehende Leitungssysteme.
Des Weiteren beträgt die maximale Betriebstemperatur 70 °C. Der Keilschieber kurze Baulänge ist mit Handrad, elektrischem Drehantrieb oder pneumatischem Doppelwirkantrieb lieferbar. Darüber hinaus ist die elektrische Ausführung mit B3-Kupplung nach ISO 5210 mit gängigen Antrieben von AUMA und Bernard kompatibel.
Werkstoffe und Dichtung des Absperrschiebers

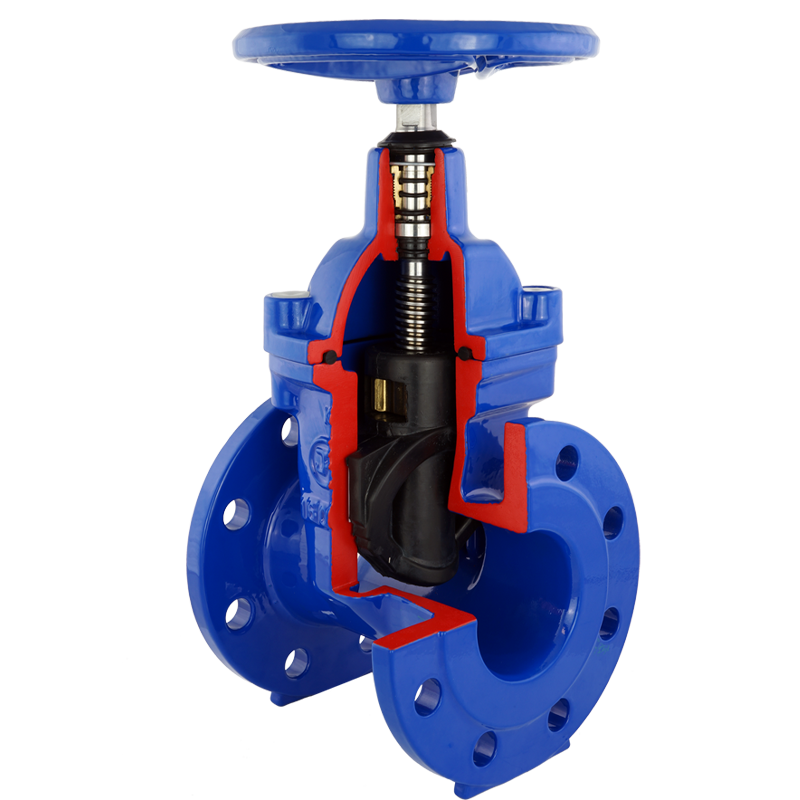

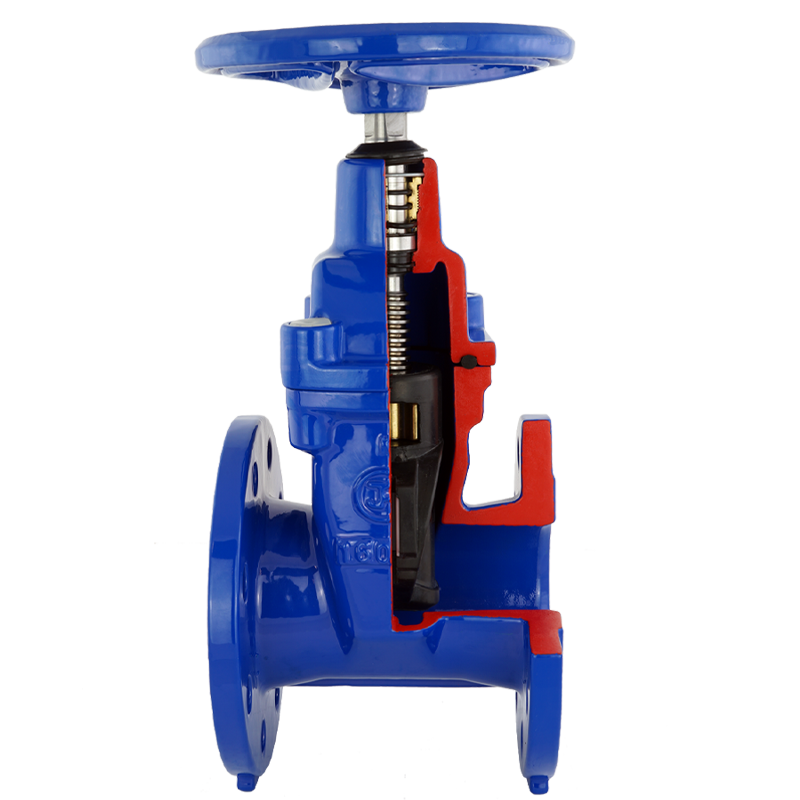

Gehäuse und Keil bestehen aus Sphäroguss EN-GJS-400-15 (GGG40). Dieser duktile Werkstoff bietet eine hohe mechanische Belastbarkeit und Korrosionsbeständigkeit. Der Keil ist vollständig mit EPDM oder NBR beschichtet. Dadurch gewährleistet er eine metallfreie, dichte Absperrung nach Klasse A.
Die EPDM-Ausführung ist DVGW-zugelassen. Demzufolge ist sie für den Einsatz in Trinkwasseranlagen freigegeben. Die NBR-Ausführung eignet sich für Abwasser und industrielle Medien. Optional ist das Gehäuse auch in EN-GJS-500-7 (GGG50) verfügbar. Folglich erfüllt der Keilschieber DVGW Trinkwasser die hygienischen Anforderungen an Armaturen in der Wasserversorgung.
Einsatzbereiche und Bestellung des Flansch-Schiebers
Der Keilschieber GGG40 sichert Trinkwasserleitungen zuverlässig ab. Ebenso schützt er Abwassersysteme, Bewässerungsanlagen und industrielle Wassernetze. Die DVGW-Zulassung der EPDM-Ausführung macht den Schieber in kommunalen Trinkwasserversorgungen einsetzbar. Das gilt ebenso für private Trinkwasserversorgungen.
Die kurze Baulänge F4 vereinfacht den Austausch in bestehenden Rohrleitungen. Zudem erleichtert sie die Nachrüstung. Die Verfügbarkeit mit Handrad, Elektroantrieb und Pneumatikantrieb deckt manuelle Absperranforderungen ab. Ebenso erfüllt sie automatisierte Anforderungen. Abschließend steht das FERGO-Team für Sonderlösungen, Projektmengen oder technische Beratung zur Verfügung.
